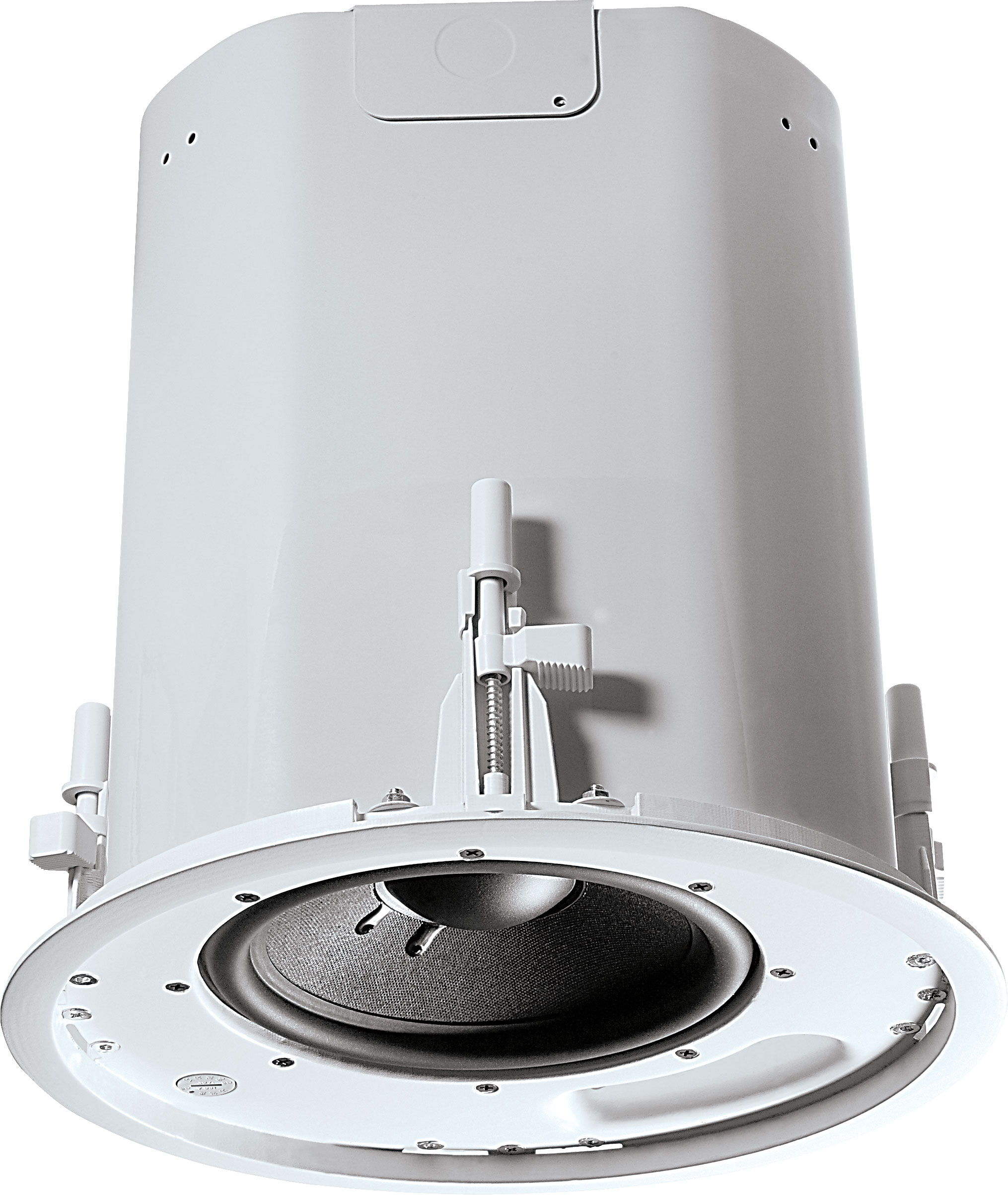

JBL Professional Control 40CS/T

Hình ảnh lớn hơn

High-Impact In-Ceiling Subwoofer

The Control 40CS/T is a direct radiating, high impact, 8" subwoofer with a built-in passive crossover network enabling the Control 40CS/T to be used as part of a subwoofer-satellite system. When combined with the Control 42, the Control 40CS/T offers an extremely natural sounding and powerful subwoofer-satellite system that is perfect for applications requiring wide bandwidth and superior sonic performance with minimal visual impact. The system can also be used via an active crossover design with the rest of the Control Contractor in-ceiling line for superior bass response and can be operated off a 70V / 100V distributed line or in direct mode.

Tính năng

Extended Bass Response with Maximum Impact
Passive Crossover Network for Easy to Install Subwoofer-Satellite Systems
Switchable 70V/100V or Low-Z
Elegant design fits any décor

Tải xuống

Data Sheets

	Phiên bản	Kích thước	Đã tải lên
Control 40CST Spec Sheet phiên bản C, cập nhật: Thg 4 2020	C	500 KB	Thg 4 2020

Manuals

	Phiên bản	Kích thước	Đã tải lên
Ceiling Speaker Accessory Guide phiên bản A, cập nhật: Thg 5 2026	A	100 KB	Thg 5 2026

Brochures

	Phiên bản	Ngôn ngữ	Kích thước	Đã tải lên
Control Contractor Brochure (2025) phiên bản A, cập nhật: Thg 3 2026	A		20 MB	Thg 3 2026
Control Contractor Brochure (2024) phiên bản D, cập nhật: Thg 2 2024	D		10 MB	Thg 2 2024
Control 40 Brochure cập nhật: Thg 9 2019			700 KB	Thg 9 2019
Control Contractor Brochure (2026) cập nhật: Thg 3 2026			20 MB	Thg 3 2026

CAD Drawings

	Phiên bản	Kích thước	Đã tải lên
Control 47HC & 40CST 3D Drawing phiên bản B, cập nhật: Thg 11 2020	B	2 MB	Thg 11 2020
Control 47HC & 40CST 2D Drawing phiên bản B, cập nhật: Thg 11 2020	B	200 KB	Thg 11 2020

Compliances

	Kích thước	Đã tải lên
JBL Control Series Passive Speakers DoC cập nhật: Thg 12 2019	200 KB	Thg 12 2019
Control 40 Series Declaration of Conformity cập nhật: Thg 10 2019	200 KB	Thg 10 2019

User Guides

	Kích thước	Đã tải lên
Control 40 Users Guide cập nhật: Thg 10 2020	900 KB	Thg 10 2020

Accessories

	Kích thước	Đã tải lên
MTC-CS-Teth1 Press-In Grille Safety Tether cập nhật: Thg 9 2021	200 KB	Thg 9 2021

Speaker Tunings

	Phiên bản	Kích thước	Đã tải lên
Commercial, CBT, and AWC Tunings 220616 phiên bản A, cập nhật: Thg 5 2023	A	600 KB	Thg 5 2023

Images

	Kích thước	Đã tải lên
Control 40CST HiRes cập nhật: Thg 4 2019	500 KB	Thg 4 2019

Nếu bất kỳ liên kết nào ở trên hiển thị ký tự lạ trong trình duyệt của bạn, vui lòng nhấp chuột phải vào tệp để lưu vào máy tính của bạn.

Phụ tùng & Dịch vụ

Thông số kỹ thuật

Frequency Range	32 Hz - 300 Hz
Power Rating	IEC System Long-Term Ratings (low-Z direct): 200 Watts Continuous Program Power 100 Watts Continuous Pink Noise(400W peak), 100 hr
Sensitivity	95 dB (near corner), 89 dB (center of ceiling)
Transformer Taps	80W, 40W, 20W (& 10W at 70V only)
Impedance	8 ohms (in bypass mode)
Drivers	200 mm (8 in) subwoofer
Termination	Screw-down removable locking clip-in connector
Satellite Outputs	Connectors for 2 or 4 Control 42C satellite speakers
Included Accessories	C-rings, tile rails, paint shield, cutout template, grille
Dimensions (Diameter x Depth)	332mm Diameter x 338mm Diameter Depth (13.1 in x 13.3 in)
Transformer Taps	80 W 40 W, 20 W, (& 10 W @ 70V), plus transformer bypass
Maximum SPL (1m)	109 dB (low-impedance, 115 dB peak, center of ceiling) 115 dB (low-impedance, 121 dB peak near corner) 108 dB (70V/100V, center of ceiling) 114 dB (70V/100V near corner)
Input Connectors	6 removeable locking 2-pin connectors with screwdown terminals.
Color	White
Safety Agency	Suitable for use in air handling spaces per UL1480, UL2043, NFPA90 & NFPA 70. S7232/UL Listed, Signaling Speaker. Transformer UL registered per UL1876. In accordance with IEC60849/EN60849.
Backcan	formed steel (included "blind-mount")
Baffle/Rim	ABS baffle with UL94-V0 and UL94-5VB flame class fire rating.
Ceiling Cutout Size	307 mm Diameter (12.1 in) (cardboard cutout template included)
Optional Accessories	MTC-19NC New Construction Bracket, MTC-19MR Mud Ring Construction Bracket
Plenum Usage	Yes, backcan included
Coverage Angle	Omnidirectional

Phụ kiện

MTC-48TRx12 | Ray Lắp Ráp cho Gạch Trần 4' x 4'

Hình ảnh lớn hơn

Tile Rail cho Gạch Trần 4' x 4'

MTC-48TRx12 là một thanh rail phụ kiện để lắp đặt nhiều loa trần của JBL vào gạch trần 4 ft x 4 ft
(1200 x 1200 mm; 48 x 48 inch) trong các ứng dụng trần treo.

Có thể được sử dụng với bất kỳ loa trần JBL nào có hệ thống lắp đặt C-ring/tile-rail.
Bao gồm (tại lúc phát hành sản phẩm):
• Control 24C/CT Micro & 24CT MicroPlus
• Control 24C/CT, 26C/CT, 19CS/CST
• Control 47C/T, 47LP, 47HC, 40CS/T, 42C
• Control 226C/T
• 8124/8128
• Không dành cho các loa JBL được lắp đặt bằng tile bridges (chẳng hạn như CSS Series, 8138, C227C/CT, C300 Series models). Liên hệ Dịch vụ Khách hàng JBL Professional để biết danh sách tương thích cập nhật nhất.
Rãnh V ngược cung cấp hỗ trợ cho lưới tile rail trong trường hợp tile bị hỏng đồng thời giảm truyền rung động tới – và tiếng kêu từ – hệ thống lưới tile trần.
Độ dày kim loại 1,2 mm (0,05 in) cung cấp hỗ trợ bổ sung cần thiết cho khoảng dài.
Nhiều lỗ lắp đặt C-ring. Các vị trí lỗ bổ sung có thể được khoan bởi nhân viên lắp đặt.
Một MTC-48TRx12 là một gói chứa 12 tile rails, đủ cho 6 loa (2 cho mỗi loa).

Tài liệu

MTC-48TRx12 Spec Sheet (revB) [80 KB]
