JBL Professional Control 40CS/T

Imagens Grandes

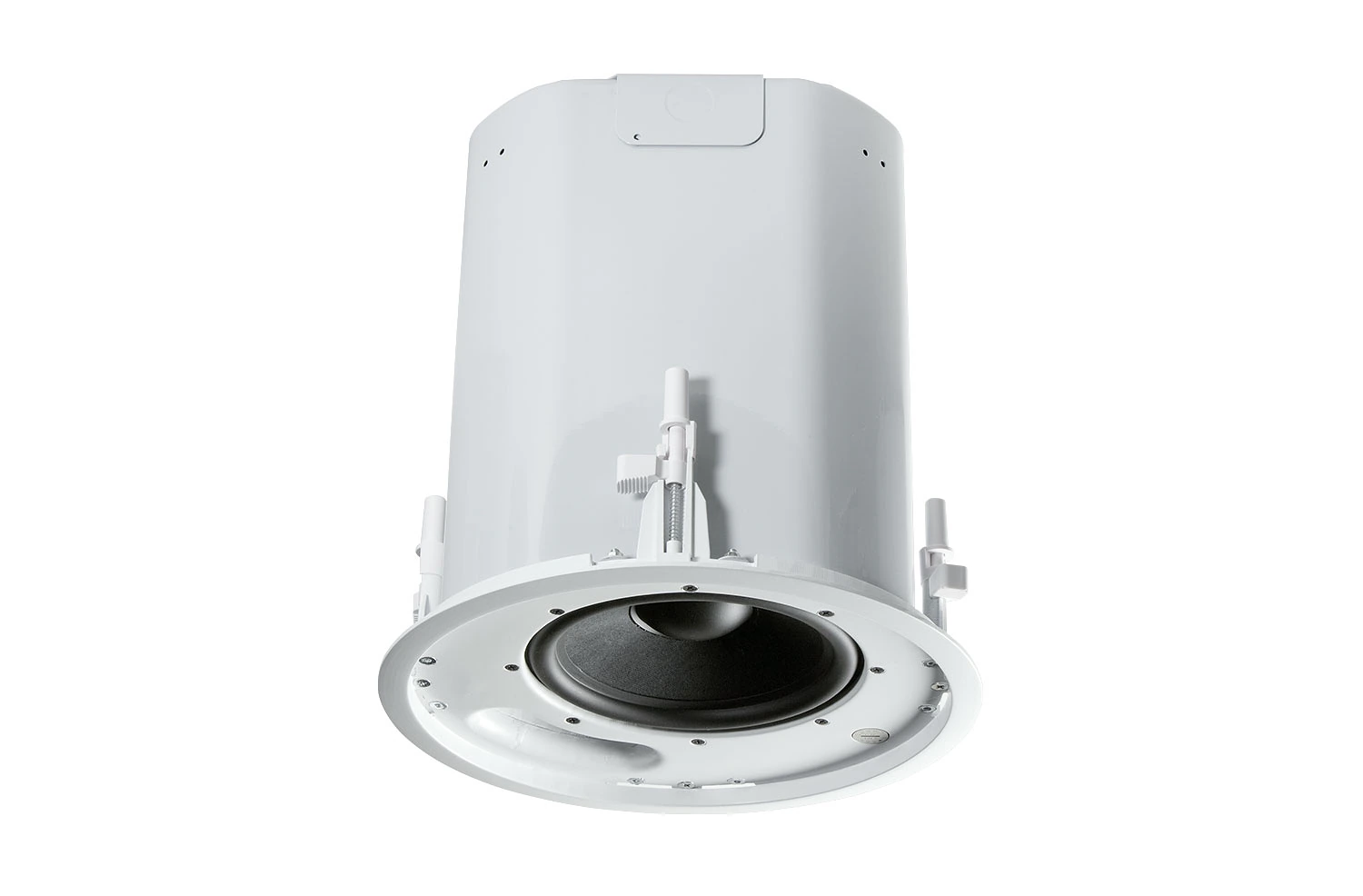

High-Impact In-Ceiling Subwoofer

The Control 40CS/T is a direct radiating, high impact, 8" subwoofer with a built-in passive crossover network enabling the Control 40CS/T to be used as part of a subwoofer-satellite system. When combined with the Control 42, the Control 40CS/T offers an extremely natural sounding and powerful subwoofer-satellite system that is perfect for applications requiring wide bandwidth and superior sonic performance with minimal visual impact. The system can also be used via an active crossover design with the rest of the Control Contractor in-ceiling line for superior bass response and can be operated off a 70V / 100V distributed line or in direct mode.

Recursos

Extended Bass Response with Maximum Impact
Passive Crossover Network for Easy to Install Subwoofer-Satellite Systems
Switchable 70V/100V or Low-Z
Elegant design fits any décor

Downloads

Data Sheets

	Versão	Tamanho	Enviado
Control 40CST Spec Sheet versão C, atualizado: abr 2020	C	509 KB	abr 2020

Manuals

	Versão	Tamanho	Enviado
Ceiling Speaker Accessory Guide versão A, atualizado: mai 2026	A	127 KB	mai 2026

Brochures

	Versão	Idioma	Tamanho	Enviado
Control Contractor Brochure (2025) versão A, atualizado: mar 2026	A		23 MB	mar 2026
Control Contractor Brochure (2024) versão D, atualizado: fev 2024	D		14 MB	fev 2024
Control 40 Brochure atualizado: set 2019			716 KB	set 2019
Control Contractor Brochure (2026) atualizado: mar 2026			21 MB	mar 2026

CAD Drawings

	Versão	Tamanho	Enviado
Control 47HC & 40CST 3D Drawing versão B, atualizado: nov 2020	B	1,59 MB	nov 2020
Control 47HC & 40CST 2D Drawing versão B, atualizado: nov 2020	B	185 KB	nov 2020

Compliances

	Tamanho	Enviado
JBL Control Series Passive Speakers DoC atualizado: dez 2019	179 KB	dez 2019
Control 40 Series Declaration of Conformity atualizado: out 2019	154 KB	out 2019

User Guides

	Tamanho	Enviado
Control 40 Users Guide atualizado: out 2020	934 KB	out 2020

Accessories

	Tamanho	Enviado
MTC-CS-Teth1 Press-In Grille Safety Tether atualizado: set 2021	204 KB	set 2021

Speaker Tunings

	Versão	Tamanho	Enviado
Commercial, CBT, and AWC Tunings 220616 versão A, atualizado: mai 2023	A	557 KB	mai 2023

Images

	Tamanho	Enviado

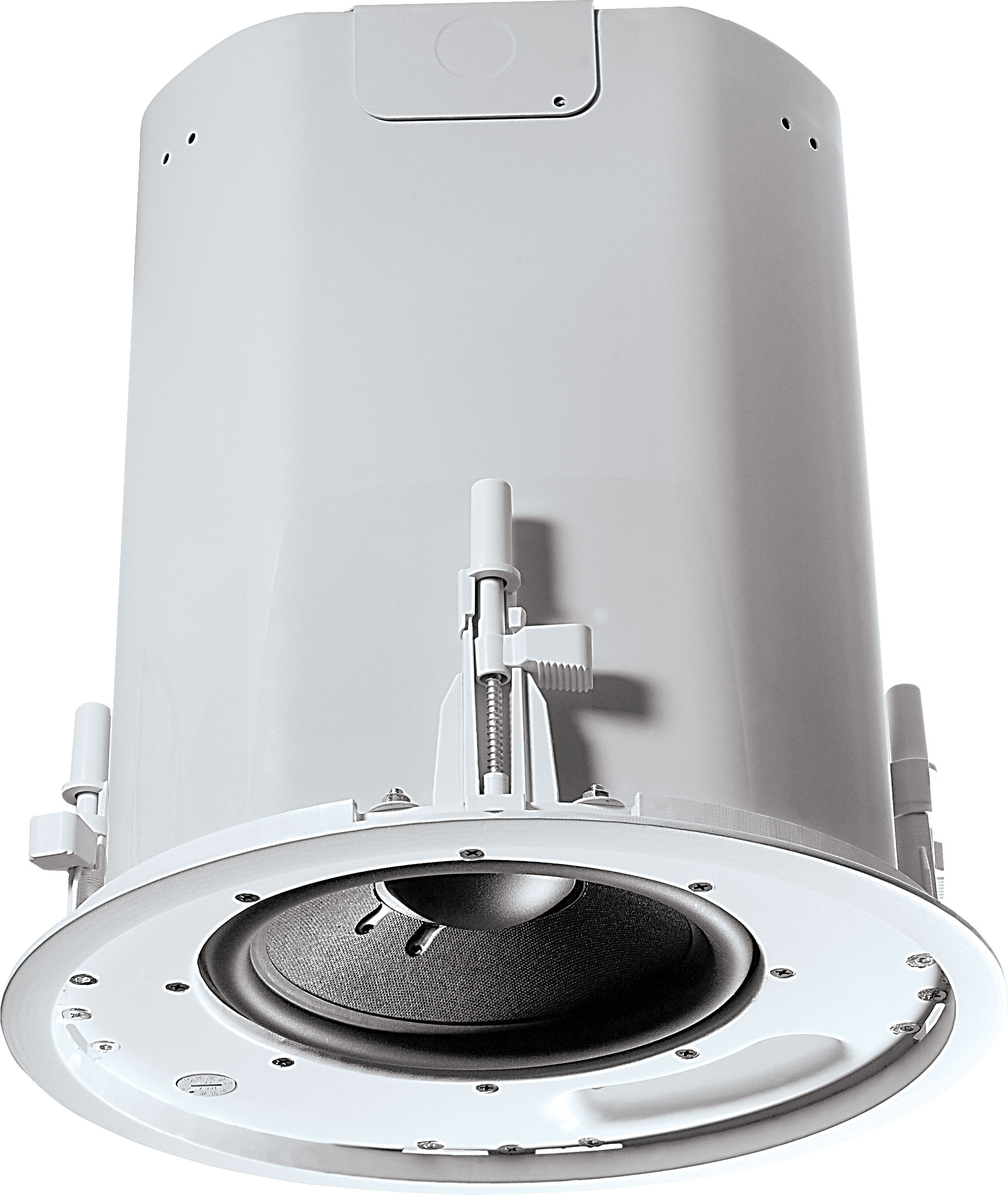

Control 40CST HiRes atualizado: abr 2019	480 KB	abr 2019

Se algum dos links acima resultar em caracteres estranhos em seu navegador, clique com o botão direito no arquivo para salvá-lo em seu computador.

Peças e Serviços

Especificações

Frequency Range	32 Hz - 300 Hz
Power Rating	IEC System Long-Term Ratings (low-Z direct): 200 Watts Continuous Program Power 100 Watts Continuous Pink Noise(400W peak), 100 hr
Sensibilidade	95 dB (near corner), 89 dB (center of ceiling)
Transformer Taps	80W, 40W, 20W (& 10W at 70V only)
Impedância	8 ohms (in bypass mode)
Drivers	200 mm (8 in) subwoofer
Termination	Screw-down removable locking clip-in connector
Satellite Outputs	Connectors for 2 or 4 Control 42C satellite speakers
Acessórios Inclusos	C-rings, tile rails, paint shield, cutout template, grille
Dimensions (Diameter x Depth)	332mm Diameter x 338mm Diameter Depth (13.1 in x 13.3 in)
Transformer Taps	80 W 40 W, 20 W, (& 10 W @ 70V), plus transformer bypass
Maximum SPL (1m)	109 dB (low-impedance, 115 dB peak, center of ceiling) 115 dB (low-impedance, 121 dB peak near corner) 108 dB (70V/100V, center of ceiling) 114 dB (70V/100V near corner)
CONEXÕES DE ENTRADA	6 removeable locking 2-pin connectors with screwdown terminals.
Cor	White
Safety Agency	Suitable for use in air handling spaces per UL1480, UL2043, NFPA90 & NFPA 70. S7232/UL Listed, Signaling Speaker. Transformer UL registered per UL1876. In accordance with IEC60849/EN60849.
Backcan	formed steel (included "blind-mount")
Baffle/Rim	ABS baffle with UL94-V0 and UL94-5VB flame class fire rating.
Ceiling Cutout Size	307 mm Diameter (12.1 in) (cardboard cutout template included)
Optional Accessories	MTC-19NC New Construction Bracket, MTC-19MR Mud Ring Construction Bracket
Plenum Usage	Yes, backcan included
Coverage Angle	Omnidirectional

Acessórios

MTC-48TRx12 | Carril de Telha para Placas de Teto 4' x 4'

Imagens Grandes

Calha de Telha para Painéis de Teto de 4' x 4'

MTC-48TRx12 é uma calha de telha acessória para instalar muitos altifalantes de teto JBL em painéis de teto de 4 pés por 4 pés
(1200 x 1200 mm; 48 x 48 polegadas) em aplicações de teto suspenso.

Pode ser utilizado com qualquer coluna de teto JBL que tenha o sistema de montagem C-ring/tile-rail.
Inclui (no lançamento do produto):
• Control 24C/CT Micro & 24CT MicroPlus
• Control 24C/CT, 26C/CT, 19CS/CST
• Control 47C/T, 47LP, 47HC, 40CS/T, 42C
• Control 226C/T
• 8124/8128
• Não é adequado para colunas JBL que se instalam com tile bridges (como a Série CSS, 8138, C227C/CT, modelos da Série C300). Contacte o Serviço de Atendimento ao Cliente da JBL Professional para obter a lista de compatibilidade mais actualizada.
A ranhura em V invertida oferece suporte à grelha de tile rail em caso de falha da placa de teto, reduzindo simultaneamente a transferência de vibração para – e ruído proveniente de – o sistema de grelha de placas de teto.
Espessura de metal de 1,2 mm (0,05 pol.) oferece o suporte adicional necessário para vãos longos.
Múltiplos furos de montagem C-ring. Localizações de furos adicionais perfuráveis pelo instalador.
Um MTC-48TRx12 é um pacote de 12 tile rails, suficiente para 6 colunas (2 por coluna).
