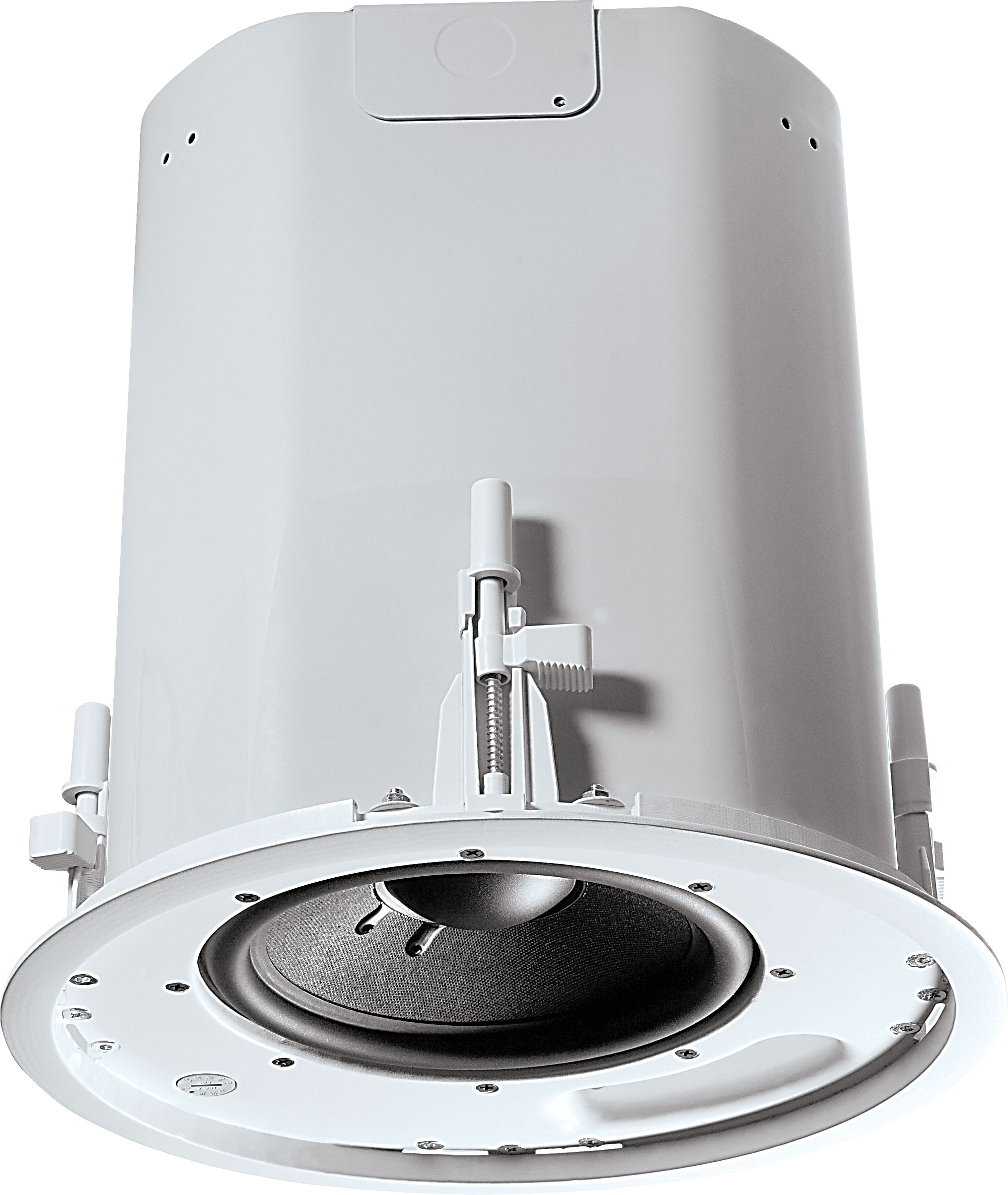

JBL Professional Control 40CS/T

Μεγαλύτερες εικόνες

Υψηλής Απόδοσης Ενσωματωμένο Subwoofer Οροφής

Το Control 40CS/T είναι ένα άμεσης ακτινοβολίας, υψηλής απόδοσης subwoofer 8" με ενσωματωμένο παθητικό δίκτυο διαχωριστή συχνοτήτων που επιτρέπει στο Control 40CS/T να χρησιμοποιηθεί ως μέρος ενός συστήματος subwoofer-δορυφόρου. Όταν συνδυάζεται με το Control 42, το Control 40CS/T προσφέρει ένα εξαιρετικά φυσικό ηχητικό και ισχυρό σύστημα subwoofer-δορυφόρου που είναι ιδανικό για εφαρμογές που απαιτούν ευρύ εύρος συχνοτήτων και ανώτερη ηχητική απόδοση με ελάχιστη οπτική επίδραση. Το σύστημα μπορεί επίσης να χρησιμοποιηθεί μέσω σχεδιασμού ενεργού διαχωριστή συχνοτήτων με το υπόλοιπο της σειράς Control Contractor ενσωματωμένης οροφής για ανώτερη απόδοση μπάσων και μπορεί να λειτουργήσει από μια κατανεμημένη γραμμή 70V / 100V ή σε άμεση λειτουργία.

Χαρακτηριστικά

Εκτεταμένη Απόκριση Μπάσων με Μέγιστη Επίδραση
Παθητικό Δίκτυο Διαχωρισμού για Εύκολη Εγκατάσταση Συστημάτων Subwoofer-Satellite
Εναλλάξιμο 70V/100V ή Low-Z
Κομψό σχέδιο που ταιριάζει σε οποιαδήποτε διακόσμηση

Λήψεις

Data Sheets

	Έκδοση	Μέγεθος	Ανέβηκε
Control 40CST Spec Sheet έκδοση C, ενημέρωση: Απρ 2020	C	500 KB	Απρ 2020

Manuals

	Έκδοση	Μέγεθος	Ανέβηκε
Ceiling Speaker Accessory Guide έκδοση A, ενημέρωση: Μαϊ 2026	A	100 KB	Μαϊ 2026

Brochures

	Έκδοση	Γλώσσα	Μέγεθος	Ανέβηκε
Control Contractor Brochure (2025) έκδοση A, ενημέρωση: Μαρ 2026	A		20 MB	Μαρ 2026
Control Contractor Brochure (2024) έκδοση D, ενημέρωση: Φεβ 2024	D		10 MB	Φεβ 2024
Control 40 Brochure ενημέρωση: Σεπ 2019			700 KB	Σεπ 2019
Control Contractor Brochure (2026) ενημέρωση: Μαρ 2026			20 MB	Μαρ 2026

CAD Drawings

	Έκδοση	Μέγεθος	Ανέβηκε
Control 47HC & 40CST 3D Drawing έκδοση B, ενημέρωση: Νοε 2020	B	2 MB	Νοε 2020
Control 47HC & 40CST 2D Drawing έκδοση B, ενημέρωση: Νοε 2020	B	200 KB	Νοε 2020

Compliances

	Μέγεθος	Ανέβηκε
JBL Control Series Passive Speakers DoC ενημέρωση: Δεκ 2019	200 KB	Δεκ 2019
Control 40 Series Declaration of Conformity ενημέρωση: Οκτ 2019	200 KB	Οκτ 2019

User Guides

	Μέγεθος	Ανέβηκε
Control 40 Users Guide ενημέρωση: Οκτ 2020	900 KB	Οκτ 2020

Accessories

	Μέγεθος	Ανέβηκε
MTC-CS-Teth1 Press-In Grille Safety Tether ενημέρωση: Σεπ 2021	200 KB	Σεπ 2021

Speaker Tunings

	Έκδοση	Μέγεθος	Ανέβηκε
Commercial, CBT, and AWC Tunings 220616 έκδοση A, ενημέρωση: Μαϊ 2023	A	600 KB	Μαϊ 2023

Images

	Μέγεθος	Ανέβηκε
Control 40CST HiRes ενημέρωση: Απρ 2019	500 KB	Απρ 2019

Εάν κάποιος από τους παραπάνω συνδέσμους έχει ως αποτέλεσμα παράξενους χαρακτήρες στο πρόγραμμα περιήγησής σας, κάντε δεξί κλικ στο αρχείο για να το αποθηκεύσετε στον υπολογιστή σας.

Ανταλλακτικά και σέρβις

Προδιαγραφές

Frequency Range	32 Hz - 300 Hz
Power Rating	IEC System Long-Term Ratings (low-Z direct): 200 Watts Continuous Program Power 100 Watts Continuous Pink Noise(400W peak), 100 hr
Sensitivity	95 dB (near corner), 89 dB (center of ceiling)
Transformer Taps	80W, 40W, 20W (& 10W at 70V only)
Impedance	8 ohms (in bypass mode)
Drivers	200 mm (8 in) subwoofer
Termination	Screw-down removable locking clip-in connector
Satellite Outputs	Connectors for 2 or 4 Control 42C satellite speakers
Included Accessories	C-rings, tile rails, paint shield, cutout template, grille
Dimensions (Diameter x Depth)	332mm Diameter x 338mm Diameter Depth (13.1 in x 13.3 in)
Transformer Taps	80 W 40 W, 20 W, (& 10 W @ 70V), plus transformer bypass
Maximum SPL (1m)	109 dB (low-impedance, 115 dB peak, center of ceiling) 115 dB (low-impedance, 121 dB peak near corner) 108 dB (70V/100V, center of ceiling) 114 dB (70V/100V near corner)
Input Connectors	6 removeable locking 2-pin connectors with screwdown terminals.
Color	White
Safety Agency	Suitable for use in air handling spaces per UL1480, UL2043, NFPA90 & NFPA 70. S7232/UL Listed, Signaling Speaker. Transformer UL registered per UL1876. In accordance with IEC60849/EN60849.
Backcan	formed steel (included "blind-mount")
Baffle/Rim	ABS baffle with UL94-V0 and UL94-5VB flame class fire rating.
Ceiling Cutout Size	307 mm Diameter (12.1 in) (cardboard cutout template included)
Optional Accessories	MTC-19NC New Construction Bracket, MTC-19MR Mud Ring Construction Bracket
Plenum Usage	Yes, backcan included
Coverage Angle	Omnidirectional

Αξεσουάρ

MTC-48TRx12 | Σιδηρολωρίδα Πλακιδίου για Πλακάκια Οροφής 4' x 4'

Μεγαλύτερες εικόνες

Tile Rail για πλακάκια ψευδοροφής 4' x 4'

Το MTC-48TRx12 είναι ένα εξάρτημα tile rail για την εγκατάσταση πολλών ηχείων ψευδοροφής της JBL σε πλακάκια ψευδοροφής 4 ft επί 4 ft
(1200 x 1200 mm; 48 x 48 inch) σε εφαρμογές αναρτημένης ψευδοροφής.

Μπορεί να χρησιμοποιηθεί με οποιοδήποτε ηχείο JBL οροφής με σύστημα στήριξης C-ring/tile-rail.
Περιλαμβάνει (κατά την κυκλοφορία του προϊόντος):
• Control 24C/CT Micro & 24CT MicroPlus
• Control 24C/CT, 26C/CT, 19CS/CST
• Control 47C/T, 47LP, 47HC, 40CS/T, 42C
• Control 226C/T
• 8124/8128
• Όχι για ηχεία JBL που εγκαθίστανται με tile bridges (όπως CSS Series, 8138, C227C/CT, C300 Series models). Επικοινωνήστε με το JBL Professional Customer Service για την πιο ενημερωμένη λίστα συμβατότητας.
Το ανεστραμμένο V-groove παρέχει υποστήριξη στο πλέγμα tile rail σε περίπτωση αστοχίας των πλακιδίων, ενώ μειώνει τη μεταφορά δονήσεων στο – και τους θορύβους από – σύστημα πλέγματος οροφής με πλακίδια.
Μεταλλικό πάχος 1,2 mm (0,05 in) παρέχει την πρόσθετη υποστήριξη που απαιτείται για το μεγάλο άνοιγμα.
Πολλές οπές στήριξης C-ring. Πρόσθετες θέσεις οπών που μπορούν να ανοιχθούν από τον εγκαταστάτη.
Ένα MTC-48TRx12 είναι ένα πακέτο 12 tile rails, αρκετό για 6 ηχεία (2 ανά ηχείο).
