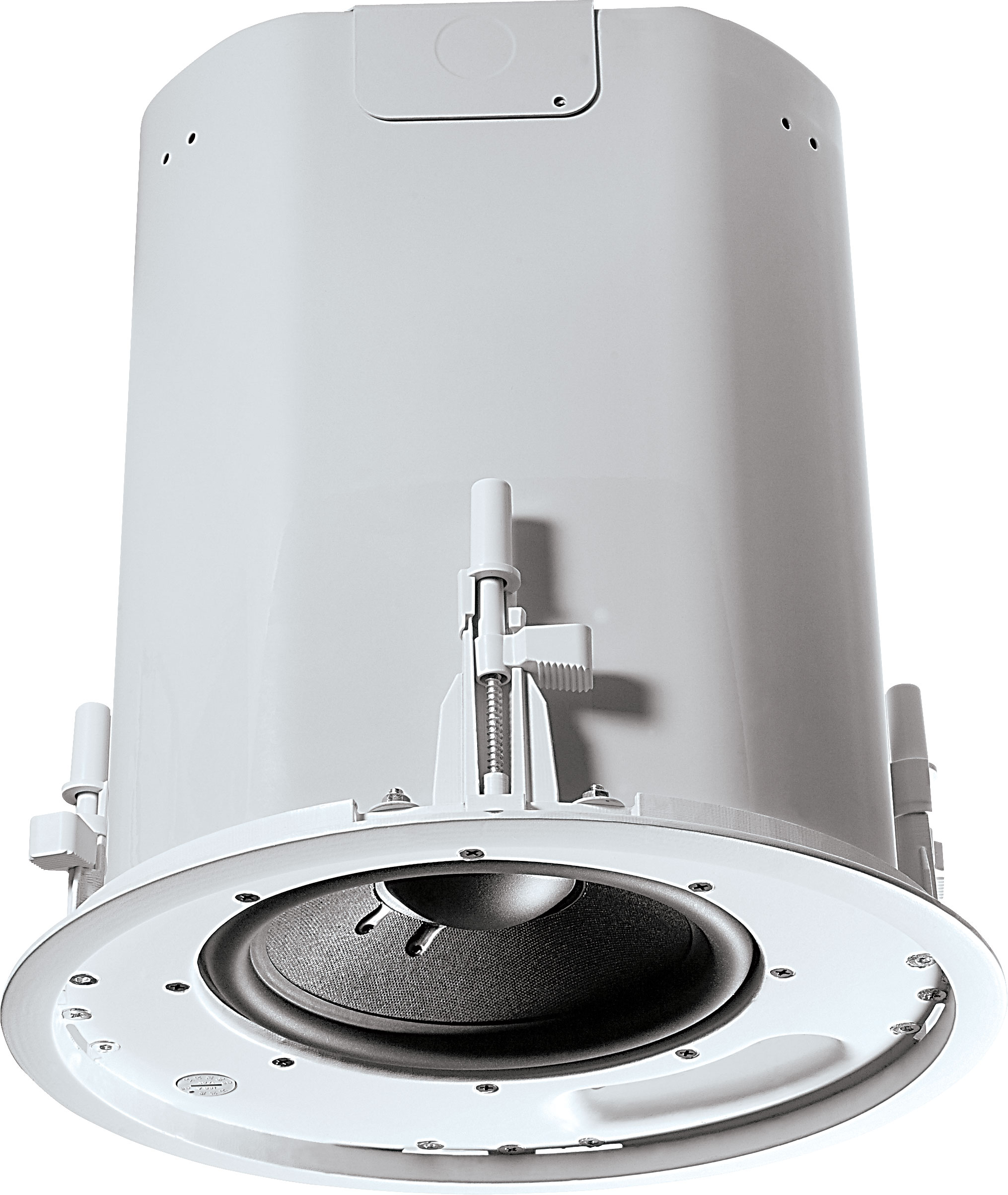

JBL Professional Control 40CS/T

Größere Bilder

Hochleistungs-Unterputz-Subwoofer

Der Control 40CS/T ist ein direkt abstrahlender Hochleistungs-Subwoofer mit 8" und einem integrierten passiven Weichenkreisnetzwerk, das den Control 40CS/T zur Verwendung als Teil eines Subwoofer-Satelliten-Systems ermöglicht. In Kombination mit dem Control 42 bietet der Control 40CS/T ein äußerst natürlich klingendes und leistungsstarkes Subwoofer-Satelliten-System, das perfekt für Anwendungen mit breiter Bandbreite und überlegener Klangqualität bei minimaler visueller Auswirkung geeignet ist. Das System kann auch über ein aktives Weichendesign mit der restlichen Control Contractor-Unterputz-Serie für überlegene Bassleistung verwendet werden und kann über eine 70V/100V-Verteilleitung oder im Direct-Modus betrieben werden.

Eigenschaften

Erweiterte Basswiederergabe mit maximaler Wirkung
Passives Frequenzweichen-Netzwerk für einfach zu installierende Subwoofer-Satellit-Systeme
Umschaltbar 70V/100V oder Low-Z
Elegantes Design passt zu jedem Interieur

Downloads

Data Sheets

	Version	Größe	Hochgeladen
Control 40CST Spec Sheet Version C, aktualisiert: Apr 2020	C	509 KB	Apr 2020

Manuals

	Version	Größe	Hochgeladen
Ceiling Speaker Accessory Guide Version A, aktualisiert: Mai 2026	A	127 KB	Mai 2026

Brochures

	Version	Sprache	Größe	Hochgeladen
Control Contractor Brochure (2025) Version A, aktualisiert: Mär 2026	A		23 MB	Mär 2026
Control Contractor Brochure (2024) Version D, aktualisiert: Feb 2024	D		14 MB	Feb 2024
Control 40 Brochure aktualisiert: Sep 2019			716 KB	Sep 2019
Control Contractor Brochure (2026) aktualisiert: Mär 2026			21 MB	Mär 2026

CAD Drawings

	Version	Größe	Hochgeladen
Control 47HC & 40CST 3D Drawing Version B, aktualisiert: Nov 2020	B	1,59 MB	Nov 2020
Control 47HC & 40CST 2D Drawing Version B, aktualisiert: Nov 2020	B	185 KB	Nov 2020

Compliances

	Größe	Hochgeladen
JBL Control Series Passive Speakers DoC aktualisiert: Dez 2019	179 KB	Dez 2019
Control 40 Series Declaration of Conformity aktualisiert: Okt 2019	154 KB	Okt 2019

User Guides

	Größe	Hochgeladen
Control 40 Users Guide aktualisiert: Okt 2020	934 KB	Okt 2020

Accessories

	Größe	Hochgeladen
MTC-CS-Teth1 Press-In Grille Safety Tether aktualisiert: Sep 2021	204 KB	Sep 2021

Speaker Tunings

	Version	Größe	Hochgeladen
Commercial, CBT, and AWC Tunings 220616 Version A, aktualisiert: Mai 2023	A	557 KB	Mai 2023

Images

	Größe	Hochgeladen
Control 40CST HiRes aktualisiert: Apr 2019	480 KB	Apr 2019

Falls einer der obigen Links zu seltsamen Zeichen in Ihrem Browser führt, klicken Sie bitte mit der rechten Maustaste auf die Datei, um sie auf Ihrem Computer zu speichern.

Teile & Service

Spezifikationen

Frequency Range	32 Hz - 300 Hz
Power Rating	IEC System Long-Term Ratings (low-Z direct): 200 Watts Continuous Program Power 100 Watts Continuous Pink Noise(400W peak), 100 hr
Sensitivity	95 dB (near corner), 89 dB (center of ceiling)
Transformer Taps	80W, 40W, 20W (& 10W at 70V only)
Impedance	8 ohms (in bypass mode)
Drivers	200 mm (8 in) subwoofer
Termination	Screw-down removable locking clip-in connector
Satellite Outputs	Connectors for 2 or 4 Control 42C satellite speakers
Included Accessories	C-rings, tile rails, paint shield, cutout template, grille
Dimensions (Diameter x Depth)	332mm Diameter x 338mm Diameter Depth (13.1 in x 13.3 in)
Transformer Taps	80 W 40 W, 20 W, (& 10 W @ 70V), plus transformer bypass
Maximum SPL (1m)	109 dB (low-impedance, 115 dB peak, center of ceiling) 115 dB (low-impedance, 121 dB peak near corner) 108 dB (70V/100V, center of ceiling) 114 dB (70V/100V near corner)
Input Connectors	6 removeable locking 2-pin connectors with screwdown terminals.
Color	White
Safety Agency	Suitable for use in air handling spaces per UL1480, UL2043, NFPA90 & NFPA 70. S7232/UL Listed, Signaling Speaker. Transformer UL registered per UL1876. In accordance with IEC60849/EN60849.
Backcan	formed steel (included "blind-mount")
Baffle/Rim	ABS baffle with UL94-V0 and UL94-5VB flame class fire rating.
Ceiling Cutout Size	307 mm Diameter (12.1 in) (cardboard cutout template included)
Optional Accessories	MTC-19NC New Construction Bracket, MTC-19MR Mud Ring Construction Bracket
Plenum Usage	Yes, backcan included
Coverage Angle	Omnidirectional

Zubehör

MTC-48TRx12 | Schienensystem für 4' x 4' Deckenplatten

Größere Bilder

Tile Rail for 4' x 4' Ceiling Tiles

MTC-48TRx12 ist eine Zubehör-Tile-Schiene zur Installation vieler JBL-Deckenelemente in 4 x 4 Fuß
(1200 x 1200 mm; 48 x 48 Zoll) Deckenplatten in Abhängsystemen.

Kann mit allen JBL-Deckenlautsprechern mit C-Ring-/Tile-Rail-Montagessystem verwendet werden.
Umfasst (bei Produktfreigabe):
• Control 24C/CT Micro & 24CT MicroPlus
• Control 24C/CT, 26C/CT, 19CS/CST
• Control 47C/T, 47LP, 47HC, 40CS/T, 42C
• Control 226C/T
• 8124/8128
• Nicht für JBL-Lautsprecher, die mit Tile Bridges installiert werden (z. B. CSS Series, 8138, C227C/CT, C300 Series Modelle). Wenden Sie sich an den JBL Professional Customer Service, um die aktuelle Kompatibilitätsliste zu erhalten.
Die umgekehrte V-Nut bietet Unterstützung für das Tile-Rail-Gitter im Falle eines Ausfalls der Deckenplatte und reduziert gleichzeitig die Vibrationsübertragung auf das Deckenplattengittersystem und Rasseln von diesem.
1,2 mm (0,05 in) Metallstärke bietet die zusätzliche Unterstützung, die für die lange Spannweite erforderlich ist.
Mehrere C-Ring-Montagelöcher. Zusätzliche Lochpositionen können vom Installatör gebohrt werden.
Ein MTC-48TRx12 ist ein Satz von 12 Tile Rails, ausreichend für 6 Lautsprecher (2 pro Lautsprecher).

Dokumentation

MTC-48TRx12 Spec Sheet (revB) [77,2 KB]
