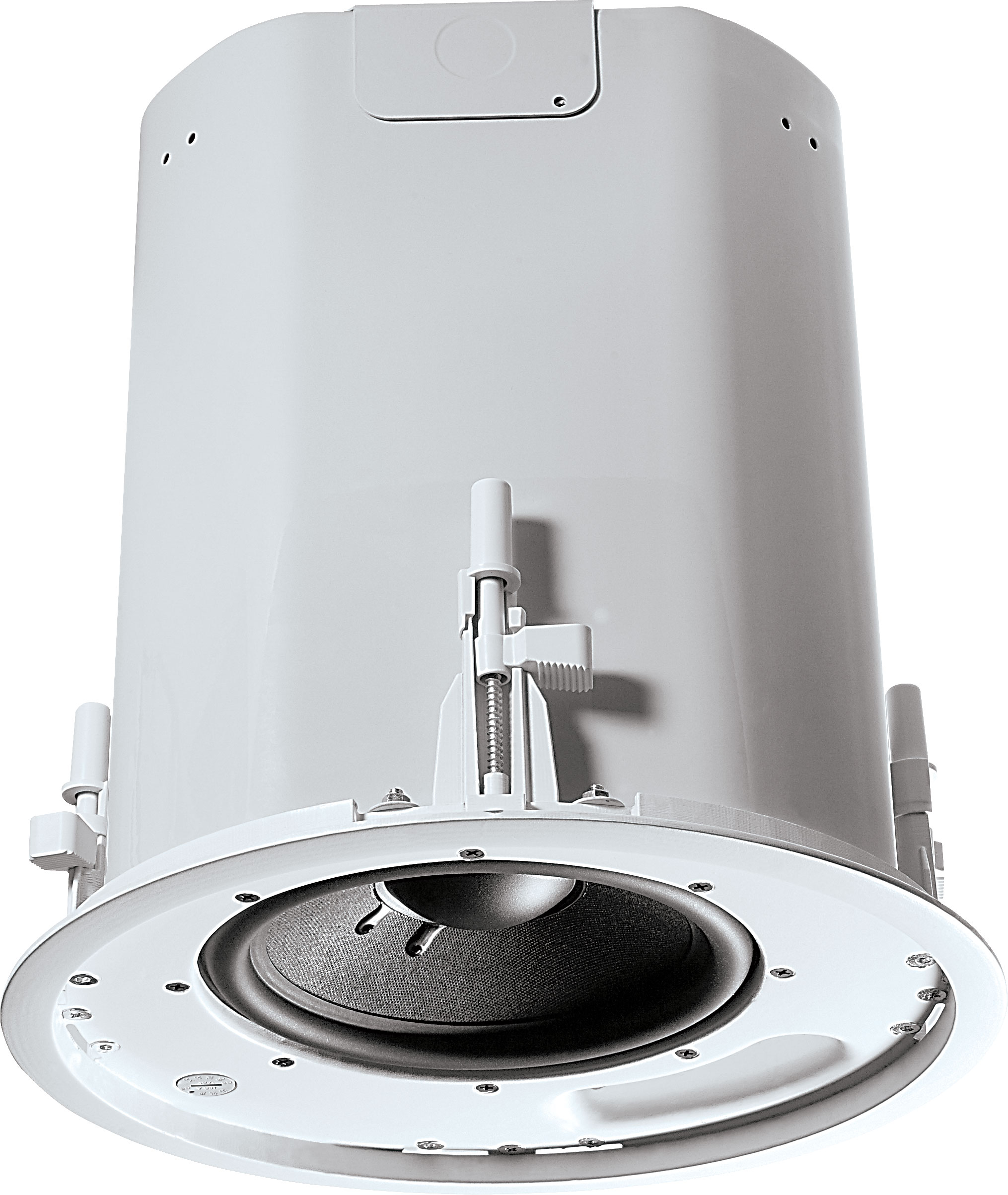

JBL Professional Control 40CS/T

큰 이미지

High-Impact In-Ceiling Subwoofer

The Control 40CS/T is a direct radiating, high impact, 8" subwoofer with a built-in passive crossover network enabling the Control 40CS/T to be used as part of a subwoofer-satellite system. When combined with the Control 42, the Control 40CS/T offers an extremely natural sounding and powerful subwoofer-satellite system that is perfect for applications requiring wide bandwidth and superior sonic performance with minimal visual impact. The system can also be used via an active crossover design with the rest of the Control Contractor in-ceiling line for superior bass response and can be operated off a 70V / 100V distributed line or in direct mode.

특징

Extended Bass Response with Maximum Impact
Passive Crossover Network for Easy to Install Subwoofer-Satellite Systems
Switchable 70V/100V or Low-Z
Elegant design fits any décor

다운로드

Data Sheets

	버전	크기	업로드 날짜
Control 40CST Spec Sheet 버전 C, 업데이트: 2020년 4월	C	509KB	2020년 4월

Manuals

	버전	크기	업로드 날짜
Ceiling Speaker Accessory Guide 버전 A, 업데이트: 2026년 5월	A	127KB	2026년 5월

Brochures

	버전	언어	크기	업로드 날짜
Control Contractor Brochure (2025) 버전 A, 업데이트: 2026년 3월	A		23MB	2026년 3월
Control Contractor Brochure (2024) 버전 D, 업데이트: 2024년 2월	D		14MB	2024년 2월
Control 40 Brochure 업데이트: 2019년 9월			716KB	2019년 9월
Control Contractor Brochure (2026) 업데이트: 2026년 3월			21MB	2026년 3월

CAD Drawings

	버전	크기	업로드 날짜
Control 47HC & 40CST 3D Drawing 버전 B, 업데이트: 2020년 11월	B	1.59MB	2020년 11월
Control 47HC & 40CST 2D Drawing 버전 B, 업데이트: 2020년 11월	B	185KB	2020년 11월

Compliances

	크기	업로드 날짜
JBL Control Series Passive Speakers DoC 업데이트: 2019년 12월	179KB	2019년 12월
Control 40 Series Declaration of Conformity 업데이트: 2019년 10월	154KB	2019년 10월

User Guides

	크기	업로드 날짜
Control 40 Users Guide 업데이트: 2020년 10월	934KB	2020년 10월

Accessories

	크기	업로드 날짜
MTC-CS-Teth1 Press-In Grille Safety Tether 업데이트: 2021년 9월	204KB	2021년 9월

Speaker Tunings

	버전	크기	업로드 날짜
Commercial, CBT, and AWC Tunings 220616 버전 A, 업데이트: 2023년 5월	A	557KB	2023년 5월

Images

	크기	업로드 날짜
Control 40CST HiRes 업데이트: 2019년 4월	480KB	2019년 4월

위의 링크 중 하나에서 브라우저에 이상한 문자가 표시되면, 파일을 마우스 오른쪽 버튼으로 클릭하여 컴퓨터에 저장하세요.

부품 및 서비스

사양

Frequency Range	32 Hz - 300 Hz
Power Rating	IEC System Long-Term Ratings (low-Z direct): 200 Watts Continuous Program Power 100 Watts Continuous Pink Noise(400W peak), 100 hr
Sensitivity	95 dB (near corner), 89 dB (center of ceiling)
Transformer Taps	80W, 40W, 20W (& 10W at 70V only)
Impedance	8 ohms (in bypass mode)
Drivers	200 mm (8 in) subwoofer
Termination	Screw-down removable locking clip-in connector
Satellite Outputs	Connectors for 2 or 4 Control 42C satellite speakers
Included Accessories	C-rings, tile rails, paint shield, cutout template, grille
Dimensions (Diameter x Depth)	332mm Diameter x 338mm Diameter Depth (13.1 in x 13.3 in)
Transformer Taps	80 W 40 W, 20 W, (& 10 W @ 70V), plus transformer bypass
Maximum SPL (1m)	109 dB (low-impedance, 115 dB peak, center of ceiling) 115 dB (low-impedance, 121 dB peak near corner) 108 dB (70V/100V, center of ceiling) 114 dB (70V/100V near corner)
Input Connectors	6 removeable locking 2-pin connectors with screwdown terminals.
Color	White
Safety Agency	Suitable for use in air handling spaces per UL1480, UL2043, NFPA90 & NFPA 70. S7232/UL Listed, Signaling Speaker. Transformer UL registered per UL1876. In accordance with IEC60849/EN60849.
Backcan	formed steel (included "blind-mount")
Baffle/Rim	ABS baffle with UL94-V0 and UL94-5VB flame class fire rating.
Ceiling Cutout Size	307 mm Diameter (12.1 in) (cardboard cutout template included)
Optional Accessories	MTC-19NC New Construction Bracket, MTC-19MR Mud Ring Construction Bracket
Plenum Usage	Yes, backcan included
Coverage Angle	Omnidirectional

액세서리

MTC-48TRx12 | 4' x 4' 천장 타일용 타일 레일

큰 이미지

4' x 4' 천장 타일용 타일 레일

MTC-48TRx12는 JBL의 많은 천장 스피커를 4 ft x 4 ft
(1200 x 1200 mm; 48 x 48 인치) 천장 타일에 설치하기 위한 액세서리 타일 레일로, 매달린 천장 응용 분야에 사용됩니다.

```html

C-ring/타일-레일 마운팅 시스템이 있는 모든 JBL 천장 스피커와 함께 사용할 수 있습니다.
포함 항목(제품 출시 시):
• Control 24C/CT Micro & 24CT MicroPlus
• Control 24C/CT, 26C/CT, 19CS/CST
• Control 47C/T, 47LP, 47HC, 40CS/T, 42C
• Control 226C/T
• 8124/8128
• 타일 브릿지로 설치되는 JBL 스피커(예: CSS Series, 8138, C227C/CT, C300 Series 모델)에는 사용할 수 없습니다. 최신 호환성 목록은 JBL Professional 고객 서비스에 문의하시기 바랍니다.
역방향 V-groove는 타일 실패 시 타일 레일 그리드에 지지력을 제공하면서 천장 타일 그리드 시스템으로의 진동 전달 및 소음 발생을 줄입니다.
1.2 mm(0.05 in) 금속 두께는 긴 스팬에 필요한 추가 지지력을 제공합니다.
여러 C-ring 마운팅 홀이 있습니다. 추가 홀 위치는 설치자가 드릴링할 수 있습니다.
하나의 MTC-48TRx12는 12개의 타일 레일 팩으로, 6개의 스피커에 충분합니다(스피커당 2개).

```

문서

MTC-48TRx12 Spec Sheet (revB) [77.2KB]
