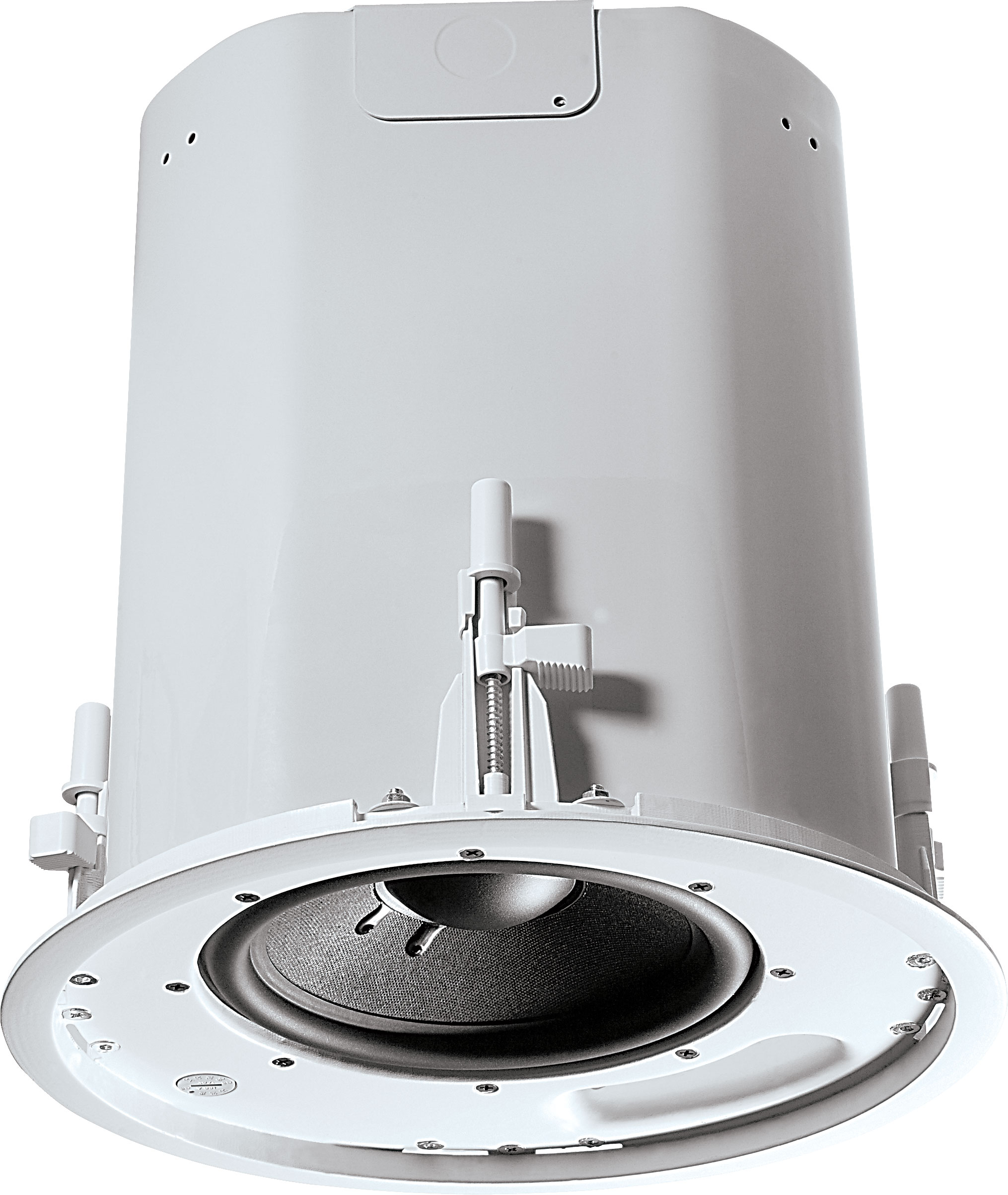

JBL Professional Control 40CS/T

Imagens maiores

Subwoofer de Encastre de Alto Impacto

O Control 40CS/T é um subwoofer de radiação direta de 8" de alto impacto com uma rede de divisor de frequências passivo integrado, permitindo que o Control 40CS/T seja utilizado como parte de um sistema satélite-subwoofer. Quando combinado com o Control 42, o Control 40CS/T oferece um sistema satélite-subwoofer com som extremamente natural e poderoso, perfeito para aplicações que exigem uma largura de banda ampla e desempenho sónico superior com impacto visual mínimo. O sistema pode também ser utilizado através de um design de divisor de frequências ativo com o resto da linha de encastre Control Contractor para uma resposta de graves superior e pode ser operado a partir de uma linha distribuída 70V / 100V ou em modo direto.

Características

Resposta de Graves Estendida com Impacto Máximo
Rede Divisora Passiva para Sistemas Subwoofer-Satélite Fáceis de Instalar
Comutável 70V/100V ou Baixa Impedância
Design elegante adequado a qualquer ambiente

Descarregamentos

Data Sheets

	Versão	Tamanho	Carregado
Control 40CST Spec Sheet versão C, atualizado: abr 2020	C	500 KB	abr 2020

Manuals

	Versão	Tamanho	Carregado
Ceiling Speaker Accessory Guide versão A, atualizado: mai 2026	A	100 KB	mai 2026

Brochures

	Versão	Idioma	Tamanho	Carregado
Control Contractor Brochure (2025) versão A, atualizado: mar 2026	A		20 MB	mar 2026
Control Contractor Brochure (2024) versão D, atualizado: fev 2024	D		10 MB	fev 2024
Control 40 Brochure atualizado: set 2019			700 KB	set 2019
Control Contractor Brochure (2026) atualizado: mar 2026			20 MB	mar 2026

CAD Drawings

	Versão	Tamanho	Carregado
Control 47HC & 40CST 3D Drawing versão B, atualizado: nov 2020	B	2 MB	nov 2020
Control 47HC & 40CST 2D Drawing versão B, atualizado: nov 2020	B	200 KB	nov 2020

Compliances

	Tamanho	Carregado
JBL Control Series Passive Speakers DoC atualizado: dez 2019	200 KB	dez 2019
Control 40 Series Declaration of Conformity atualizado: out 2019	200 KB	out 2019

User Guides

	Tamanho	Carregado
Control 40 Users Guide atualizado: out 2020	900 KB	out 2020

Accessories

	Tamanho	Carregado
MTC-CS-Teth1 Press-In Grille Safety Tether atualizado: set 2021	200 KB	set 2021

Speaker Tunings

	Versão	Tamanho	Carregado
Commercial, CBT, and AWC Tunings 220616 versão A, atualizado: mai 2023	A	600 KB	mai 2023

Images

	Tamanho	Carregado
Control 40CST HiRes atualizado: abr 2019	500 KB	abr 2019

Se algum dos links acima resultar em caracteres estranhos no seu navegador, clique com o botão direito no ficheiro para o guardar no seu computador.

Peças e serviço

Especificações

Frequency Range	32 Hz - 300 Hz
Power Rating	IEC System Long-Term Ratings (low-Z direct): 200 Watts Continuous Program Power 100 Watts Continuous Pink Noise(400W peak), 100 hr
Sensitivity	95 dB (near corner), 89 dB (center of ceiling)
Transformer Taps	80W, 40W, 20W (& 10W at 70V only)
Impedance	8 ohms (in bypass mode)
Drivers	200 mm (8 in) subwoofer
Termination	Screw-down removable locking clip-in connector
Satellite Outputs	Connectors for 2 or 4 Control 42C satellite speakers
Included Accessories	C-rings, tile rails, paint shield, cutout template, grille
Dimensions (Diameter x Depth)	332mm Diameter x 338mm Diameter Depth (13.1 in x 13.3 in)
Transformer Taps	80 W 40 W, 20 W, (& 10 W @ 70V), plus transformer bypass
Maximum SPL (1m)	109 dB (low-impedance, 115 dB peak, center of ceiling) 115 dB (low-impedance, 121 dB peak near corner) 108 dB (70V/100V, center of ceiling) 114 dB (70V/100V near corner)
Input Connectors	6 removeable locking 2-pin connectors with screwdown terminals.
Color	White
Safety Agency	Suitable for use in air handling spaces per UL1480, UL2043, NFPA90 & NFPA 70. S7232/UL Listed, Signaling Speaker. Transformer UL registered per UL1876. In accordance with IEC60849/EN60849.
Backcan	formed steel (included "blind-mount")
Baffle/Rim	ABS baffle with UL94-V0 and UL94-5VB flame class fire rating.
Ceiling Cutout Size	307 mm Diameter (12.1 in) (cardboard cutout template included)
Optional Accessories	MTC-19NC New Construction Bracket, MTC-19MR Mud Ring Construction Bracket
Plenum Usage	Yes, backcan included
Coverage Angle	Omnidirectional

Acessórios

MTC-48TRx12 | Carril de Telha para Placas de Teto 4' x 4'

Imagens maiores

Calha de Telha para Painéis de Teto de 4' x 4'

MTC-48TRx12 é uma calha de telha acessória para instalar muitos altifalantes de teto JBL em painéis de teto de 4 pés por 4 pés
(1200 x 1200 mm; 48 x 48 polegadas) em aplicações de teto suspenso.

Pode ser utilizado com qualquer coluna de teto JBL que tenha o sistema de montagem C-ring/tile-rail.
Inclui (no lançamento do produto):
• Control 24C/CT Micro & 24CT MicroPlus
• Control 24C/CT, 26C/CT, 19CS/CST
• Control 47C/T, 47LP, 47HC, 40CS/T, 42C
• Control 226C/T
• 8124/8128
• Não é adequado para colunas JBL que se instalam com tile bridges (como a Série CSS, 8138, C227C/CT, modelos da Série C300). Contacte o Serviço de Atendimento ao Cliente da JBL Professional para obter a lista de compatibilidade mais actualizada.
A ranhura em V invertida oferece suporte à grelha de tile rail em caso de falha da placa de teto, reduzindo simultaneamente a transferência de vibração para – e ruído proveniente de – o sistema de grelha de placas de teto.
Espessura de metal de 1,2 mm (0,05 pol.) oferece o suporte adicional necessário para vãos longos.
Múltiplos furos de montagem C-ring. Localizações de furos adicionais perfuráveis pelo instalador.
Um MTC-48TRx12 é um pacote de 12 tile rails, suficiente para 6 colunas (2 por coluna).

Documentação

MTC-48TRx12 Spec Sheet (revB) [80 KB]
