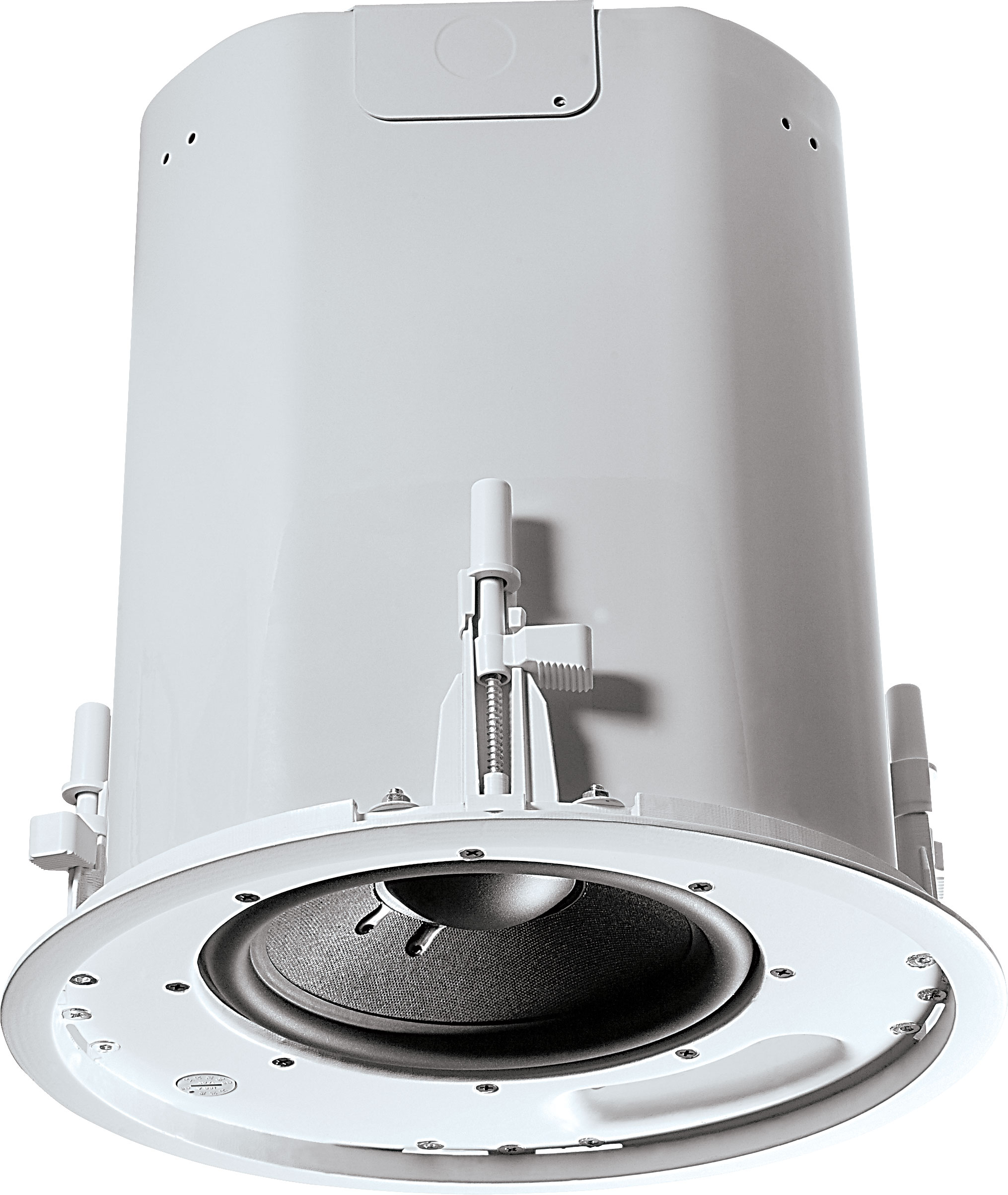

JBL Professional Control 40CS/T

Większe obrazy

Podwójny subwoofer sufitowy o dużej mocy

Głośnik Control 40CS/T to bezpośrednio promieniujący, wysoko wydajny subwoofer 8" z wbudowaną pasywną siecią dzielnika częstotliwości, umożliwiający wykorzystanie Control 40CS/T jako część systemu satelitarno-subwooferowego. W połączeniu z Control 42, Control 40CS/T oferuje niezwykle naturalnie brzmiący i potężny system satelitarno-subwooferowy, idealny dla aplikacji wymagających szerokiego pasma przenoszenia i wyjątkowych parametrów akustycznych przy minimalnym wpływie wizualnym. System może być również używany w konfiguracji z aktywnym dzielnikiem częstotliwości wraz z pozostałymi głośnikami sufitowymi linii Control Contractor, zapewniając lepszą odpowiedź basu i może pracować z linii rozdzielonej 70V/100V lub w trybie bezpośrednim.

Funkcje

Rozszerzony zakres basów z maksymalnym wpływem
Pasywna sieć rozdzielacza dla łatwej instalacji systemów subwoofer-satelita
Przełączalne 70V/100V lub Low-Z
Elegancki design pasujący do każdego wnętrza

Pobrania

Data Sheets

	Wersja	Rozmiar	Przesłano
Control 40CST Spec Sheet wersja C, zaktualizowano: kwi 2020	C	509 KB	kwi 2020

Manuals

	Wersja	Rozmiar	Przesłano
Ceiling Speaker Accessory Guide wersja A, zaktualizowano: maj 2026	A	127 KB	maj 2026

Brochures

	Wersja	Język	Rozmiar	Przesłano
Control Contractor Brochure (2025) wersja A, zaktualizowano: mar 2026	A		23 MB	mar 2026
Control Contractor Brochure (2024) wersja D, zaktualizowano: lut 2024	D		14 MB	lut 2024
Control 40 Brochure zaktualizowano: wrz 2019			716 KB	wrz 2019
Control Contractor Brochure (2026) zaktualizowano: mar 2026			21 MB	mar 2026

CAD Drawings

	Wersja	Rozmiar	Przesłano
Control 47HC & 40CST 3D Drawing wersja B, zaktualizowano: lis 2020	B	1,59 MB	lis 2020
Control 47HC & 40CST 2D Drawing wersja B, zaktualizowano: lis 2020	B	185 KB	lis 2020

Compliances

	Rozmiar	Przesłano
JBL Control Series Passive Speakers DoC zaktualizowano: gru 2019	179 KB	gru 2019
Control 40 Series Declaration of Conformity zaktualizowano: paź 2019	154 KB	paź 2019

User Guides

	Rozmiar	Przesłano
Control 40 Users Guide zaktualizowano: paź 2020	934 KB	paź 2020

Accessories

	Rozmiar	Przesłano
MTC-CS-Teth1 Press-In Grille Safety Tether zaktualizowano: wrz 2021	204 KB	wrz 2021

Speaker Tunings

	Wersja	Rozmiar	Przesłano
Commercial, CBT, and AWC Tunings 220616 wersja A, zaktualizowano: maj 2023	A	557 KB	maj 2023

Images

	Rozmiar	Przesłano
Control 40CST HiRes zaktualizowano: kwi 2019	480 KB	kwi 2019

Jeśli któryś z powyższych linków wyświetla dziwne znaki w przeglądarce, kliknij plik prawym przyciskiem myszy, aby zapisać go na komputerze.

Części i serwis

Specyfikacje

Frequency Range	32 Hz - 300 Hz
Power Rating	IEC System Long-Term Ratings (low-Z direct): 200 Watts Continuous Program Power 100 Watts Continuous Pink Noise(400W peak), 100 hr
Sensitivity	95 dB (near corner), 89 dB (center of ceiling)
Transformer Taps	80W, 40W, 20W (& 10W at 70V only)
Impedance	8 ohms (in bypass mode)
Drivers	200 mm (8 in) subwoofer
Termination	Screw-down removable locking clip-in connector
Satellite Outputs	Connectors for 2 or 4 Control 42C satellite speakers
Included Accessories	C-rings, tile rails, paint shield, cutout template, grille
Dimensions (Diameter x Depth)	332mm Diameter x 338mm Diameter Depth (13.1 in x 13.3 in)
Transformer Taps	80 W 40 W, 20 W, (& 10 W @ 70V), plus transformer bypass
Maximum SPL (1m)	109 dB (low-impedance, 115 dB peak, center of ceiling) 115 dB (low-impedance, 121 dB peak near corner) 108 dB (70V/100V, center of ceiling) 114 dB (70V/100V near corner)
Input Connectors	6 removeable locking 2-pin connectors with screwdown terminals.
Color	White
Safety Agency	Suitable for use in air handling spaces per UL1480, UL2043, NFPA90 & NFPA 70. S7232/UL Listed, Signaling Speaker. Transformer UL registered per UL1876. In accordance with IEC60849/EN60849.
Backcan	formed steel (included "blind-mount")
Baffle/Rim	ABS baffle with UL94-V0 and UL94-5VB flame class fire rating.
Ceiling Cutout Size	307 mm Diameter (12.1 in) (cardboard cutout template included)
Optional Accessories	MTC-19NC New Construction Bracket, MTC-19MR Mud Ring Construction Bracket
Plenum Usage	Yes, backcan included
Coverage Angle	Omnidirectional

Akcesoria

MTC-48TRx12 | Szyna do Paneli Sufitowych 4' x 4'

Większe obrazy

Szyna do płytek sufitowych 4' x 4'

MTC-48TRx12 jest akcesorialną szyną do płytek do instalacji wielu głośników sufitowych JBL w płytkach sufitowych 4 ft x 4 ft
(1200 x 1200 mm; 48 x 48 cali) w systemach sufitów zawieszonych.

Może być używany z dowolnymi głośnikami sufitowymi JBL wyposażonymi w system montażu C-ring/tile-rail.
Obejmuje (w momencie wydania produktu):
• Control 24C/CT Micro & 24CT MicroPlus
• Control 24C/CT, 26C/CT, 19CS/CST
• Control 47C/T, 47LP, 47HC, 40CS/T, 42C
• Control 226C/T
• 8124/8128
• Nie dotyczy głośników JBL instalowanych za pomocą mostków płytek (takich jak seria CSS, 8138, C227C/CT, modele serii C300). W celu uzyskania najbardziej aktualnej listy kompatybilności skontaktuj się z Obsługą Klienta JBL Professional.
Odwrócony rowek V zapewnia wsparcie dla siatki szyn płytek w przypadku uszkodzenia płytki, jednocześnie redukując przenoszenie wibracji do siatki płytek sufitowych i zmniejszając jej trzeszczenie.
Grubość metalu 1,2 mm (0,05 cala) zapewnia dodatkowe wsparcie wymagane przez długi rozpiętość.
Wiele otworów montażowych C-ring. Dodatkowe lokalizacje otworów mogą być wywiercone przez instalatora.
Jeden MTC-48TRx12 to pakiet zawierający 12 szyn płytek, wystarczający dla 6 głośników (2 na głośnik).

Dokumentacja

MTC-48TRx12 Spec Sheet (revB) [77,2 KB]
