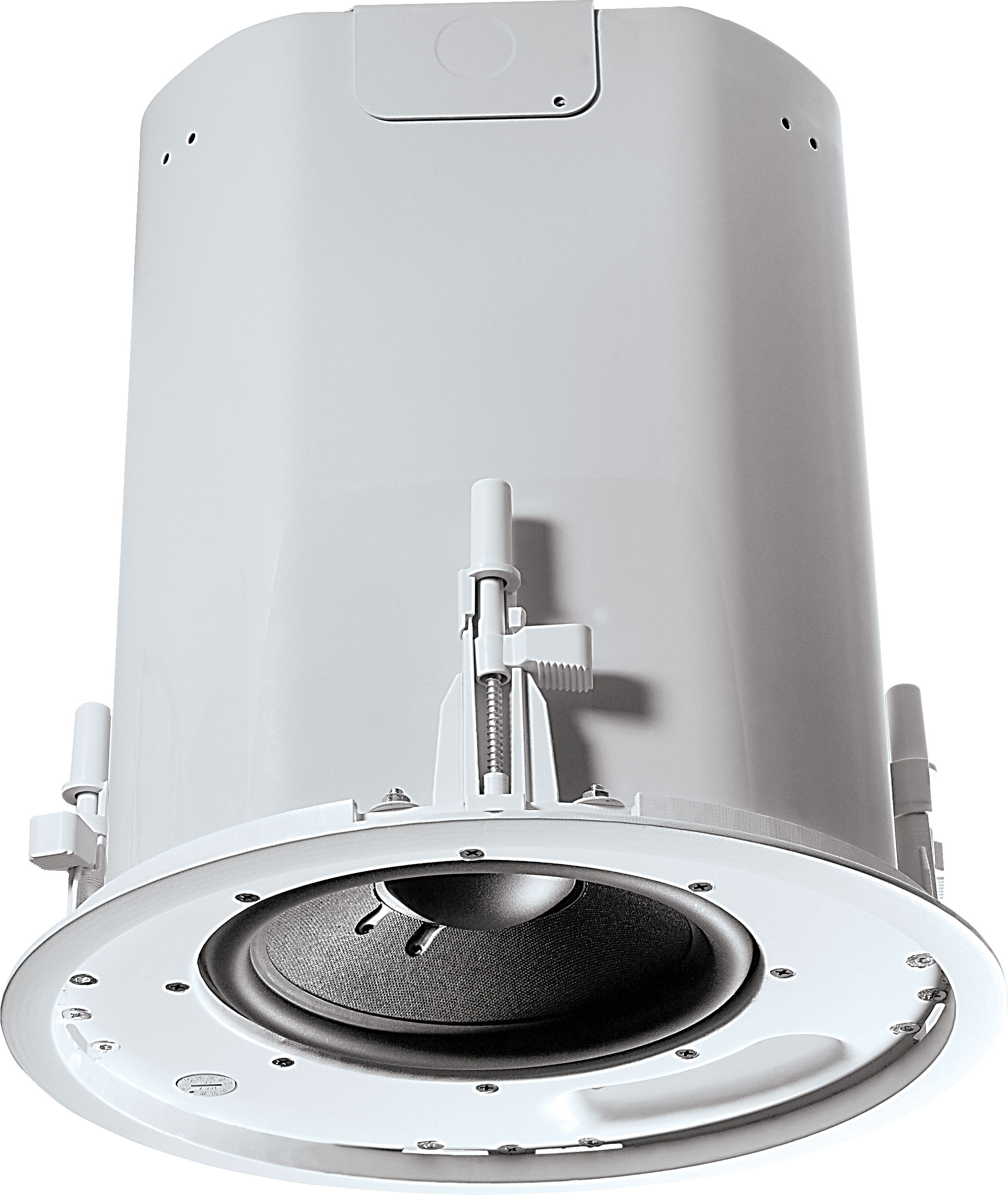

JBL Professional Control 40CS/T

Immagini più grandi

Subwoofer Incasso ad Alto Impatto

Il Control 40CS/T è un subwoofer da 8" a radiazione diretta, ad alto impatto, con un filtro incrociato passivo integrato che permette al Control 40CS/T di essere utilizzato come parte di un sistema subwoofer-satellite. Se abbinato al Control 42, il Control 40CS/T offre un sistema subwoofer-satellite dal suono estremamente naturale e potente, ideale per applicazioni che richiedono una larghezza di banda ampia e prestazioni sonore superiori con un impatto visivo minimo. Il sistema può essere utilizzato anche con un progetto filtro incrociato attivo insieme al resto della linea Control Contractor incasso per una risposta dei bassi superiore e può funzionare da una linea distribuita 70V / 100V o in modalità diretta.

Caratteristiche

Risposta di Bassi Estesa con Impatto Massimo
Rete di Crossover Passiva per Sistemi Subwoofer-Satellite Facili da Installare
Commutabile 70V/100V o Low-Z
Design elegante che si adatta a qualsiasi arredamento

Download

Data Sheets

	Versione	Dimensione	Caricato
Control 40CST Spec Sheet versione C, aggiornato: apr 2020	C	509 KB	apr 2020

Manuals

	Versione	Dimensione	Caricato
Ceiling Speaker Accessory Guide versione A, aggiornato: mag 2026	A	127 KB	mag 2026

Brochures

	Versione	Lingua	Dimensione	Caricato
Control Contractor Brochure (2025) versione A, aggiornato: mar 2026	A		23 MB	mar 2026
Control Contractor Brochure (2024) versione D, aggiornato: feb 2024	D		14 MB	feb 2024
Control 40 Brochure aggiornato: set 2019			716 KB	set 2019
Control Contractor Brochure (2026) aggiornato: mar 2026			21 MB	mar 2026

CAD Drawings

	Versione	Dimensione	Caricato
Control 47HC & 40CST 3D Drawing versione B, aggiornato: nov 2020	B	1,59 MB	nov 2020
Control 47HC & 40CST 2D Drawing versione B, aggiornato: nov 2020	B	185 KB	nov 2020

Compliances

	Dimensione	Caricato
JBL Control Series Passive Speakers DoC aggiornato: dic 2019	179 KB	dic 2019
Control 40 Series Declaration of Conformity aggiornato: ott 2019	154 KB	ott 2019

User Guides

	Dimensione	Caricato
Control 40 Users Guide aggiornato: ott 2020	934 KB	ott 2020

Accessories

	Dimensione	Caricato
MTC-CS-Teth1 Press-In Grille Safety Tether aggiornato: set 2021	204 KB	set 2021

Speaker Tunings

	Versione	Dimensione	Caricato
Commercial, CBT, and AWC Tunings 220616 versione A, aggiornato: mag 2023	A	557 KB	mag 2023

Images

	Dimensione	Caricato
Control 40CST HiRes aggiornato: apr 2019	480 KB	apr 2019

Se uno dei link sopra produce caratteri strani nel tuo browser, fai clic destro sul file per salvarlo sul tuo computer.

Parti e assistenza

Specifiche

Frequency Range	32 Hz - 300 Hz
Power Rating	IEC System Long-Term Ratings (low-Z direct): 200 Watts Continuous Program Power 100 Watts Continuous Pink Noise(400W peak), 100 hr
Sensitivity	95 dB (near corner), 89 dB (center of ceiling)
Transformer Taps	80W, 40W, 20W (& 10W at 70V only)
Impedance	8 ohms (in bypass mode)
Drivers	200 mm (8 in) subwoofer
Termination	Screw-down removable locking clip-in connector
Satellite Outputs	Connectors for 2 or 4 Control 42C satellite speakers
Included Accessories	C-rings, tile rails, paint shield, cutout template, grille
Dimensions (Diameter x Depth)	332mm Diameter x 338mm Diameter Depth (13.1 in x 13.3 in)
Transformer Taps	80 W 40 W, 20 W, (& 10 W @ 70V), plus transformer bypass
Maximum SPL (1m)	109 dB (low-impedance, 115 dB peak, center of ceiling) 115 dB (low-impedance, 121 dB peak near corner) 108 dB (70V/100V, center of ceiling) 114 dB (70V/100V near corner)
Input Connectors	6 removeable locking 2-pin connectors with screwdown terminals.
Color	White
Safety Agency	Suitable for use in air handling spaces per UL1480, UL2043, NFPA90 & NFPA 70. S7232/UL Listed, Signaling Speaker. Transformer UL registered per UL1876. In accordance with IEC60849/EN60849.
Backcan	formed steel (included "blind-mount")
Baffle/Rim	ABS baffle with UL94-V0 and UL94-5VB flame class fire rating.
Ceiling Cutout Size	307 mm Diameter (12.1 in) (cardboard cutout template included)
Optional Accessories	MTC-19NC New Construction Bracket, MTC-19MR Mud Ring Construction Bracket
Plenum Usage	Yes, backcan included
Coverage Angle	Omnidirectional

Accessori

MTC-48TRx12 | Barra per Pannelli Sospesi 4' x 4'

Immagini più grandi

Tile Rail per Pannelli Soffitto 4' x 4'

MTC-48TRx12 è una rail di montaggio accessoria per l'installazione di numerosi altoparlanti da soffitto JBL in pannelli soffitto 4 ft x 4 ft
(1200 x 1200 mm; 48 x 48 pollici) in applicazioni di soffitti sospesi.

```html

Può essere utilizzato con qualsiasi diffusore da soffitto JBL dotato del sistema di montaggio con anello C/guida per piastrelle.
Include (al rilascio del prodotto):
• Control 24C/CT Micro & 24CT MicroPlus
• Control 24C/CT, 26C/CT, 19CS/CST
• Control 47C/T, 47LP, 47HC, 40CS/T, 42C
• Control 226C/T
• 8124/8128
• Non per diffusori JBL installati con ponti per piastrelle (come serie CSS, 8138, C227C/CT, modelli serie C300). Contattare il Servizio Clienti JBL Professional per l'elenco di compatibilità più aggiornato.
La scanalatura V invertita fornisce supporto alla griglia della guida per piastrelle in caso di cedimento della piastrella, riducendo al contempo il trasferimento di vibrazioni – e il rumore di rattling – dal sistema di griglia delle piastrelle del soffitto.
Spessore metallico di 1,2 mm (0,05 pollici) che fornisce il supporto aggiuntivo richiesto dalla campata lunga.
Fori di montaggio multipli con anello C. Ulteriori posizioni di fori praticabili dall'installatore.
Un MTC-48TRx12 è un pacco di 12 guide per piastrelle, sufficiente per 6 diffusori (2 per diffusore).

```

Documentazione

MTC-48TRx12 Spec Sheet (revB) [77,2 KB]
