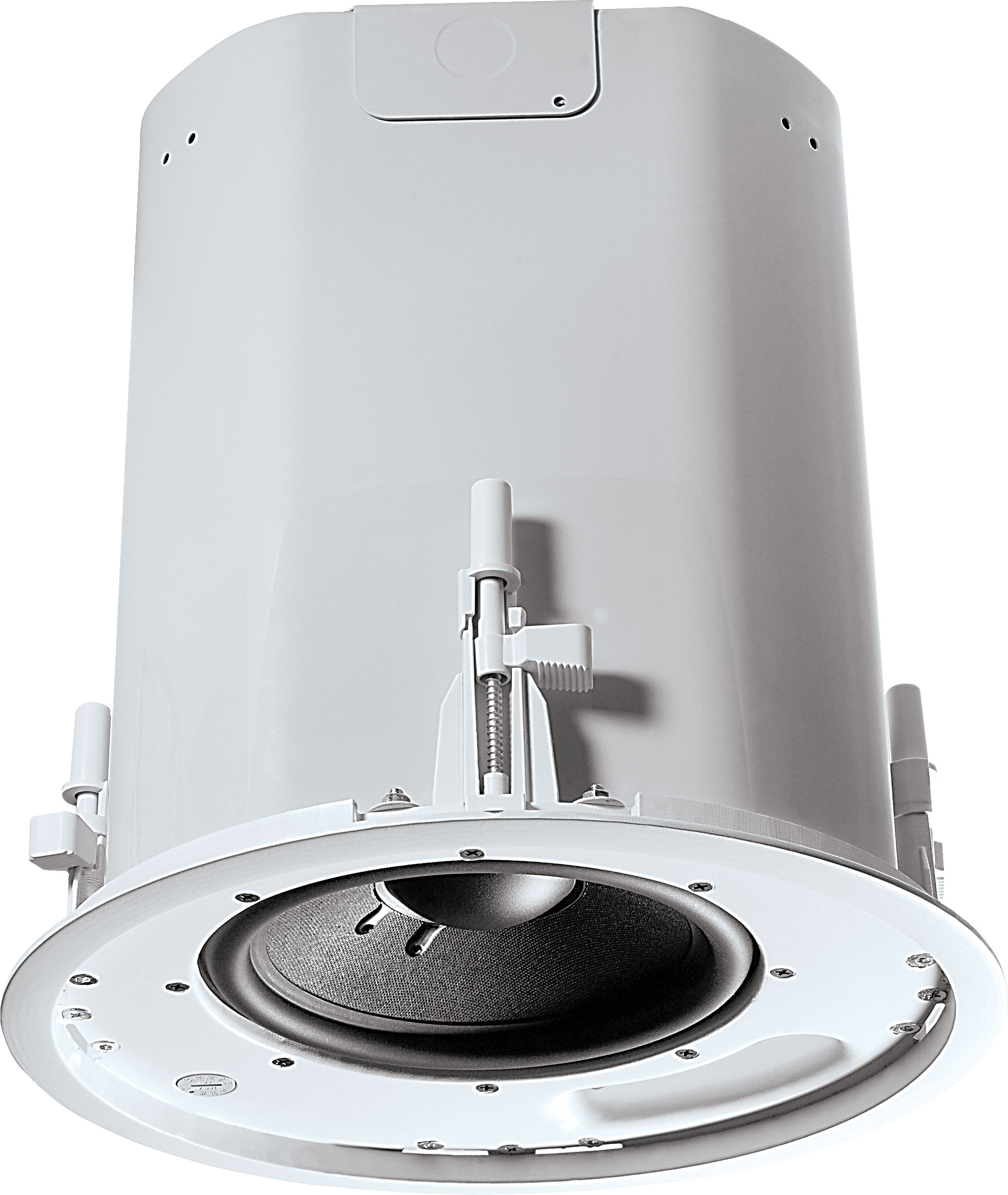

JBL Professional Control 40CS/T

รูปภาพขนาดใหญ่

High-Impact In-Ceiling Subwoofer

The Control 40CS/T is a direct radiating, high impact, 8" subwoofer with a built-in passive crossover network enabling the Control 40CS/T to be used as part of a subwoofer-satellite system. When combined with the Control 42, the Control 40CS/T offers an extremely natural sounding and powerful subwoofer-satellite system that is perfect for applications requiring wide bandwidth and superior sonic performance with minimal visual impact. The system can also be used via an active crossover design with the rest of the Control Contractor in-ceiling line for superior bass response and can be operated off a 70V / 100V distributed line or in direct mode.

คุณสมบัติ

Extended Bass Response with Maximum Impact
Passive Crossover Network for Easy to Install Subwoofer-Satellite Systems
Switchable 70V/100V or Low-Z
Elegant design fits any décor

การดาวน์โหลด

Data Sheets

	เวอร์ชัน	ขนาด	อัปโหลดแล้ว
Control 40CST Spec Sheet เวอร์ชัน C, อัปเดต: เม.ย. 2020	C	509 กิโลไบต์	เม.ย. 2020

Manuals

	เวอร์ชัน	ขนาด	อัปโหลดแล้ว
Ceiling Speaker Accessory Guide เวอร์ชัน A, อัปเดต: พ.ค. 2026	A	127 กิโลไบต์	พ.ค. 2026

Brochures

	เวอร์ชัน	ภาษา	ขนาด	อัปโหลดแล้ว
Control Contractor Brochure (2025) เวอร์ชัน A, อัปเดต: มี.ค. 2026	A		23 เมกะไบต์	มี.ค. 2026
Control Contractor Brochure (2024) เวอร์ชัน D, อัปเดต: ก.พ. 2024	D		14 เมกะไบต์	ก.พ. 2024
Control 40 Brochure อัปเดต: ก.ย. 2019			716 กิโลไบต์	ก.ย. 2019
Control Contractor Brochure (2026) อัปเดต: มี.ค. 2026			21 เมกะไบต์	มี.ค. 2026

CAD Drawings

	เวอร์ชัน	ขนาด	อัปโหลดแล้ว
Control 47HC & 40CST 3D Drawing เวอร์ชัน B, อัปเดต: พ.ย. 2020	B	1.59 เมกะไบต์	พ.ย. 2020
Control 47HC & 40CST 2D Drawing เวอร์ชัน B, อัปเดต: พ.ย. 2020	B	185 กิโลไบต์	พ.ย. 2020

Compliances

	ขนาด	อัปโหลดแล้ว
JBL Control Series Passive Speakers DoC อัปเดต: ธ.ค. 2019	179 กิโลไบต์	ธ.ค. 2019
Control 40 Series Declaration of Conformity อัปเดต: ต.ค. 2019	154 กิโลไบต์	ต.ค. 2019

User Guides

	ขนาด	อัปโหลดแล้ว
Control 40 Users Guide อัปเดต: ต.ค. 2020	934 กิโลไบต์	ต.ค. 2020

Accessories

	ขนาด	อัปโหลดแล้ว
MTC-CS-Teth1 Press-In Grille Safety Tether อัปเดต: ก.ย. 2021	204 กิโลไบต์	ก.ย. 2021

Speaker Tunings

	เวอร์ชัน	ขนาด	อัปโหลดแล้ว
Commercial, CBT, and AWC Tunings 220616 เวอร์ชัน A, อัปเดต: พ.ค. 2023	A	557 กิโลไบต์	พ.ค. 2023

Images

	ขนาด	อัปโหลดแล้ว
Control 40CST HiRes อัปเดต: เม.ย. 2019	480 กิโลไบต์	เม.ย. 2019

หากลิงก์ใดด้านบนแสดงตัวอักษรแปลกๆ ในเบราว์เซอร์ของคุณ โปรดคลิกขวาที่ไฟล์เพื่อบันทึกไว้ในคอมพิวเตอร์ของคุณ

อะไหล่และบริการ

ข้อมูลจำเพาะ

Frequency Range	32 Hz - 300 Hz
Power Rating	IEC System Long-Term Ratings (low-Z direct): 200 Watts Continuous Program Power 100 Watts Continuous Pink Noise(400W peak), 100 hr
Sensitivity	95 dB (near corner), 89 dB (center of ceiling)
Transformer Taps	80W, 40W, 20W (& 10W at 70V only)
Impedance	8 ohms (in bypass mode)
Drivers	200 mm (8 in) subwoofer
Termination	Screw-down removable locking clip-in connector
Satellite Outputs	Connectors for 2 or 4 Control 42C satellite speakers
Included Accessories	C-rings, tile rails, paint shield, cutout template, grille
Dimensions (Diameter x Depth)	332mm Diameter x 338mm Diameter Depth (13.1 in x 13.3 in)
Transformer Taps	80 W 40 W, 20 W, (& 10 W @ 70V), plus transformer bypass
Maximum SPL (1m)	109 dB (low-impedance, 115 dB peak, center of ceiling) 115 dB (low-impedance, 121 dB peak near corner) 108 dB (70V/100V, center of ceiling) 114 dB (70V/100V near corner)
Input Connectors	6 removeable locking 2-pin connectors with screwdown terminals.
Color	White
Safety Agency	Suitable for use in air handling spaces per UL1480, UL2043, NFPA90 & NFPA 70. S7232/UL Listed, Signaling Speaker. Transformer UL registered per UL1876. In accordance with IEC60849/EN60849.
Backcan	formed steel (included "blind-mount")
Baffle/Rim	ABS baffle with UL94-V0 and UL94-5VB flame class fire rating.
Ceiling Cutout Size	307 mm Diameter (12.1 in) (cardboard cutout template included)
Optional Accessories	MTC-19NC New Construction Bracket, MTC-19MR Mud Ring Construction Bracket
Plenum Usage	Yes, backcan included
Coverage Angle	Omnidirectional

อุปกรณ์เสริม

MTC-48TRx12 | ระบบราวสำหรับแผ่นเพดาน 4' x 4'

รูปภาพขนาดใหญ่

Tile Rail for 4' x 4' Ceiling Tiles

MTC-48TRx12 เป็นอุปกรณ์เสริม tile rail สำหรับติดตั้งลำโพงเพดานของ JBL หลายรุ่นลงในแผ่นเพดาน 4 ฟุต x 4 ฟุต
(1200 x 1200 มม.; 48 x 48 นิ้ว) ในการใช้งานเพดานแขวน

สามารถใช้ได้กับลำโพง JBL ติดเพดาน ที่มีระบบการติดตั้ง C-ring/tile-rail
รวม (ที่เวลาเปิดตัวผลิตภัณฑ์):
• Control 24C/CT Micro & 24CT MicroPlus
• Control 24C/CT, 26C/CT, 19CS/CST
• Control 47C/T, 47LP, 47HC, 40CS/T, 42C
• Control 226C/T
• 8124/8128
• ไม่สำหรับลำโพง JBL ที่ติดตั้งด้วย tile bridges (เช่น CSS Series, 8138, C227C/CT, C300 Series models) โปรดติดต่อ JBL Professional Customer Service เพื่อรับรายชื่อความเข้ากันได้ล่าสุด
ร่องแบบ Inverted V-groove ให้การสนับสนุนกับตารางรางไทล์ในกรณีที่ไทล์เสียหาย พร้อมทำให้การถ่ายโอนการสั่นสะเทือนไปยัง และการส่งเสียงดังจาก ระบบตารางไทล์เพดาน ลดลง
ความหนาของโลหะ 1.2 มม. (0.05 นิ้ว) ให้การสนับสนุนเพิ่มเติมตามที่ต้องการจากช่วงที่ยาว
รูการติดตั้ง C-ring หลายช่อง สามารถเจาะตำแหน่งรูเพิ่มเติมโดยผู้ติดตั้ง
MTC-48TRx12 หนึ่งชุดประกอบด้วย tile rails 12 ราง เพียงพอสำหรับลำโพง 6 ตัว (2 ราง ต่อลำโพง)
