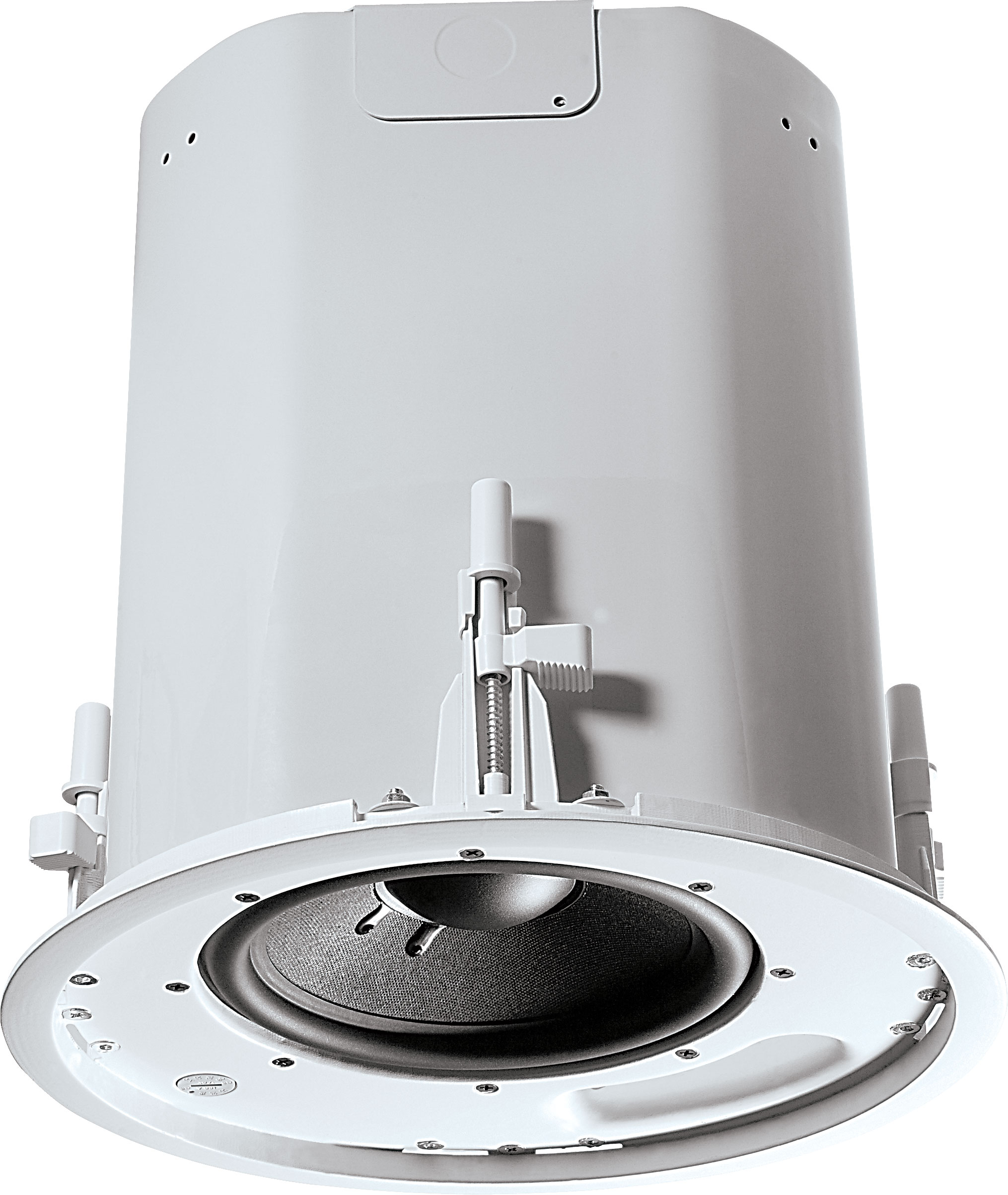

JBL Professional Control 40CS/T

Imágenes más grandes

Subwoofer Empotrado de Alto Impacto

El Control 40CS/T es un subwoofer de 8" radiante directo y de alto impacto con una red divisora pasiva integrada que permite usar el Control 40CS/T como parte de un sistema satélite-subwoofer. Cuando se combina con el Control 42, el Control 40CS/T ofrece un sistema satélite-subwoofer de sonido extremadamente natural y potente, ideal para aplicaciones que requieren un ancho de banda amplio y un rendimiento sonoro superior con un impacto visual mínimo. El sistema también se puede usar mediante un diseño divisor activo con el resto de la línea de productos empotrados Control Contractor para una respuesta de bajos superior y se puede operar desde una línea distribuida de 70V / 100V o en modo directo.

Características

Respuesta de Bajos Extendida con Impacto Máximo
Red Divisora Pasiva para Sistemas Subwoofer-Satélite Fáciles de Instalar
Conmutable 70V/100V o Baja Impedancia
Diseño elegante que se adapta a cualquier decoración

Descargas

Data Sheets

	Versión	Tamaño	Subido
Control 40CST Spec Sheet versión C, actualizado: abr 2020	C	509 KB	abr 2020

Manuals

	Versión	Tamaño	Subido
Ceiling Speaker Accessory Guide versión A, actualizado: may 2026	A	127 KB	may 2026

Brochures

	Versión	Idioma	Tamaño	Subido
Control Contractor Brochure (2025) versión A, actualizado: mar 2026	A		23 MB	mar 2026
Control Contractor Brochure (2024) versión D, actualizado: feb 2024	D		14 MB	feb 2024
Control 40 Brochure actualizado: sep 2019			716 KB	sep 2019
Control Contractor Brochure (2026) actualizado: mar 2026			21 MB	mar 2026

CAD Drawings

	Versión	Tamaño	Subido
Control 47HC & 40CST 3D Drawing versión B, actualizado: nov 2020	B	1,59 MB	nov 2020
Control 47HC & 40CST 2D Drawing versión B, actualizado: nov 2020	B	185 KB	nov 2020

Compliances

	Tamaño	Subido
JBL Control Series Passive Speakers DoC actualizado: dic 2019	179 KB	dic 2019
Control 40 Series Declaration of Conformity actualizado: oct 2019	154 KB	oct 2019

User Guides

	Tamaño	Subido
Control 40 Users Guide actualizado: oct 2020	934 KB	oct 2020

Accessories

	Tamaño	Subido
MTC-CS-Teth1 Press-In Grille Safety Tether actualizado: sep 2021	204 KB	sep 2021

Speaker Tunings

	Versión	Tamaño	Subido
Commercial, CBT, and AWC Tunings 220616 versión A, actualizado: may 2023	A	557 KB	may 2023

Images

	Tamaño	Subido
Control 40CST HiRes actualizado: abr 2019	480 KB	abr 2019

Si alguno de los enlaces anteriores muestra caracteres extraños en su navegador, haga clic con el botón derecho en el archivo para guardarlo en su computadora.

Piezas y servicio

Especificaciones

Frequency Range	32 Hz - 300 Hz
Power Rating	IEC System Long-Term Ratings (low-Z direct): 200 Watts Continuous Program Power 100 Watts Continuous Pink Noise(400W peak), 100 hr
Sensitivity	95 dB (near corner), 89 dB (center of ceiling)
Transformer Taps	80W, 40W, 20W (& 10W at 70V only)
Impedancia	8 ohms (in bypass mode)
Drivers	200 mm (8 in) subwoofer
Termination	Screw-down removable locking clip-in connector
Satellite Outputs	Connectors for 2 or 4 Control 42C satellite speakers
Included Accessories	C-rings, tile rails, paint shield, cutout template, grille
Dimensions (Diameter x Depth)	332mm Diameter x 338mm Diameter Depth (13.1 in x 13.3 in)
Transformer Taps	80 W 40 W, 20 W, (& 10 W @ 70V), plus transformer bypass
Maximum SPL (1m)	109 dB (low-impedance, 115 dB peak, center of ceiling) 115 dB (low-impedance, 121 dB peak near corner) 108 dB (70V/100V, center of ceiling) 114 dB (70V/100V near corner)
CONEXIONES DE ENTRADA	6 removeable locking 2-pin connectors with screwdown terminals.
Color	White
Safety Agency	Suitable for use in air handling spaces per UL1480, UL2043, NFPA90 & NFPA 70. S7232/UL Listed, Signaling Speaker. Transformer UL registered per UL1876. In accordance with IEC60849/EN60849.
Backcan	formed steel (included "blind-mount")
Baffle/Rim	ABS baffle with UL94-V0 and UL94-5VB flame class fire rating.
Ceiling Cutout Size	307 mm Diameter (12.1 in) (cardboard cutout template included)
Optional Accessories	MTC-19NC New Construction Bracket, MTC-19MR Mud Ring Construction Bracket
Plenum Usage	Yes, backcan included
Coverage Angle	Omnidirectional

Accesorios

MTC-48TRx12 | Carril para Baldosas de Techo de 4' x 4'

Imágenes más grandes

Riel de Montaje para Paneles de Techo de 4' x 4'

MTC-48TRx12 es un riel de montaje accesorio para instalar muchos de los altavoces de techo de JBL en paneles de techo de 4 ft por 4 ft
(1200 x 1200 mm; 48 x 48 pulgadas) en aplicaciones de techo suspendido.

Se puede usar con cualquier altavoz de techo JBL que tenga el sistema de montaje C-ring/tile-rail.
Incluye (en el lanzamiento del producto):
• Control 24C/CT Micro & 24CT MicroPlus
• Control 24C/CT, 26C/CT, 19CS/CST
• Control 47C/T, 47LP, 47HC, 40CS/T, 42C
• Control 226C/T
• 8124/8128
• No es compatible con altavoces JBL que se instalan con puentes de tejas (como la serie CSS, 8138, C227C/CT, modelos de la serie C300). Consulte con el Servicio al Cliente de JBL Professional para obtener la lista de compatibilidad más actualizada.
La ranura V invertida proporciona soporte a la cuadrícula de rail de teja en caso de fallo de teja, mientras reduce la transferencia de vibración hacia —y el ruido de — el sistema de cuadrícula de teja de techo.
El espesor de metal de 1,2 mm (0,05 in) proporciona el soporte adicional requerido por el largo tramo.
Múltiples agujeros de montaje C-ring. Las ubicaciones de agujeros adicionales pueden ser perforadas por el instalador.
Un MTC-48TRx12 es un paquete de 12 rails de teja, suficiente para 6 altavoces (2 por altavoz).
