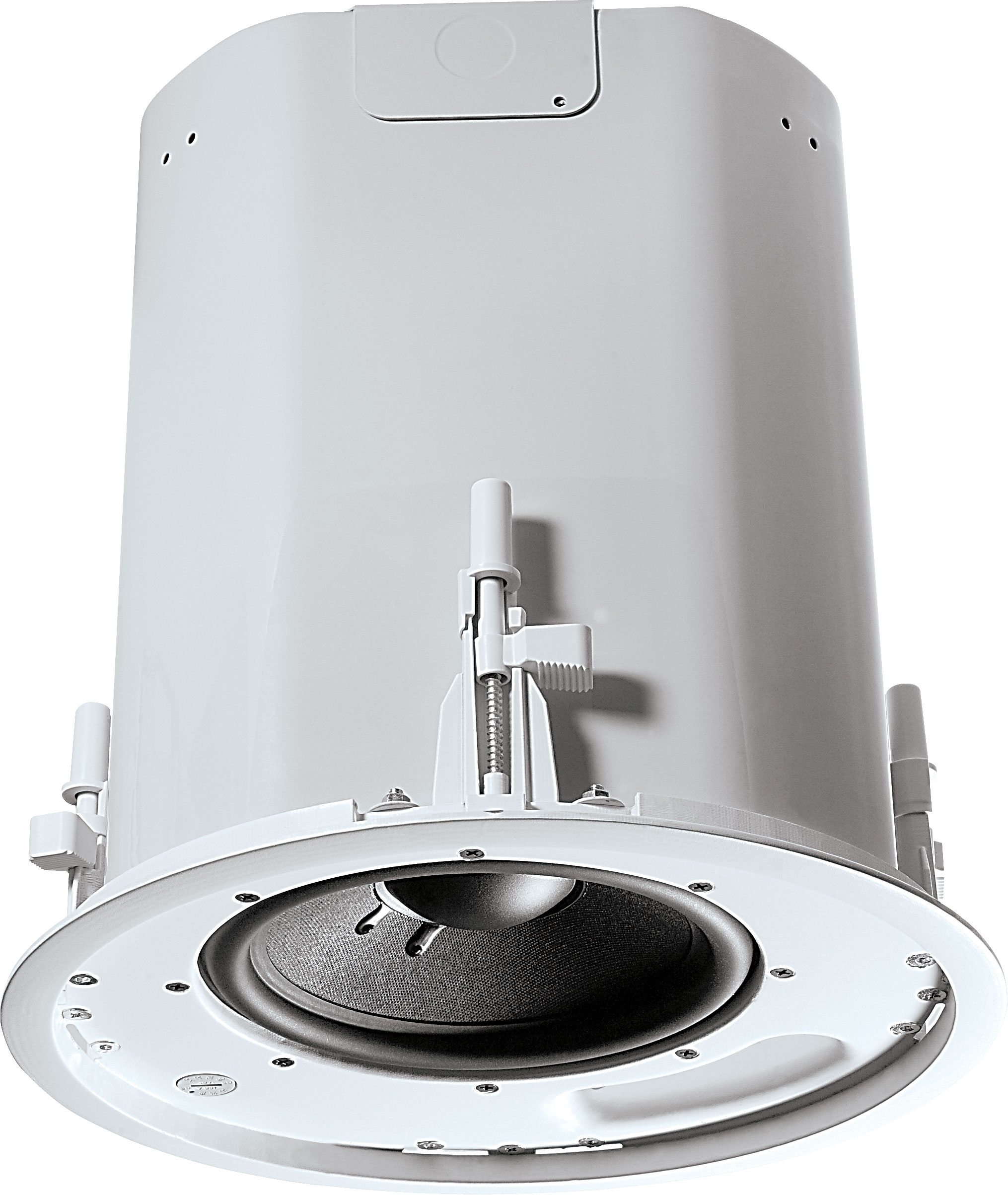

JBL Professional Control 40CS/T

صور أكبر

مكبّر صوت جهير سقفي عالي التأثير

مكبّر الصوت Control 40CS/T هو مكبّر صوت جهير بإشعاع مباشر وتأثير عالٍ بقياس 8 بوصات، مزوّد بشبكة فاصل ترددي سلبية مدمجة تتيح استخدام Control 40CS/T كجزء من نظام يجمع مكبّر الجهير مع مكبّرات تابعة (satellite). وعند دمجه مع Control 42، يوفر Control 40CS/T نظاماً من مكبّر جهير ومكبّرات تابعة يتميّز بصوت طبيعي للغاية وقوي، وهو مثالي للتطبيقات التي تتطلب نطاق ترددات واسعاً وأداءً صوتياً متفوقاً مع أقل تأثير بصري ممكن. كما يمكن استخدام النظام عبر تصميم فاصل ترددي نشط مع باقي تشكيلة Control Contractor السقفية للحصول على استجابة متفوقة للترددات المنخفضة، ويمكن تشغيله عبر خط توزيع بجهد 70V / 100V أو في الوضع المباشر.

الميزات

Extended Bass Response with Maximum Impact
Passive Crossover Network for Easy to Install Subwoofer-Satellite Systems
Switchable 70V/100V or Low-Z
Elegant design fits any décor

التنزيلات

Data Sheets

	الإصدار	الحجم	تاريخ التحميل
Control 40CST Spec Sheet الإصدار C, تم التحديث: أبريل 2020	C	509 KB	أبريل 2020

Manuals

	الإصدار	الحجم	تاريخ التحميل
Ceiling Speaker Accessory Guide الإصدار A, تم التحديث: مايو 2026	A	127 KB	مايو 2026

Brochures

	الإصدار	اللغة	الحجم	تاريخ التحميل
Control Contractor Brochure (2025) الإصدار A, تم التحديث: مارس 2026	A		23 MB	مارس 2026
Control Contractor Brochure (2024) الإصدار D, تم التحديث: فبراير 2024	D		14 MB	فبراير 2024
Control 40 Brochure تم التحديث: سبتمبر 2019			716 KB	سبتمبر 2019
Control Contractor Brochure (2026) تم التحديث: مارس 2026			21 MB	مارس 2026

CAD Drawings

	الإصدار	الحجم	تاريخ التحميل
Control 47HC & 40CST 3D Drawing الإصدار B, تم التحديث: نوفمبر 2020	B	1.59 MB	نوفمبر 2020
Control 47HC & 40CST 2D Drawing الإصدار B, تم التحديث: نوفمبر 2020	B	185 KB	نوفمبر 2020

Compliances

	الحجم	تاريخ التحميل
JBL Control Series Passive Speakers DoC تم التحديث: ديسمبر 2019	179 KB	ديسمبر 2019
Control 40 Series Declaration of Conformity تم التحديث: أكتوبر 2019	154 KB	أكتوبر 2019

User Guides

	الحجم	تاريخ التحميل
Control 40 Users Guide تم التحديث: أكتوبر 2020	934 KB	أكتوبر 2020

Accessories

	الحجم	تاريخ التحميل
MTC-CS-Teth1 Press-In Grille Safety Tether تم التحديث: سبتمبر 2021	204 KB	سبتمبر 2021

Speaker Tunings

	الإصدار	الحجم	تاريخ التحميل
Commercial, CBT, and AWC Tunings 220616 الإصدار A, تم التحديث: مايو 2023	A	557 KB	مايو 2023

Images

	الحجم	تاريخ التحميل
Control 40CST HiRes تم التحديث: أبريل 2019	480 KB	أبريل 2019

إذا أدت أي من الروابط أعلاه إلى أحرف غريبة في متصفحك، يرجى النقر بزر الماوس الأيمن على الملف لحفظه على جهاز الكمبيوتر الخاص بك.

القطع والخدمة

المواصفات

Frequency Range	32 Hz - 300 Hz
Power Rating	IEC System Long-Term Ratings (low-Z direct): 200 Watts Continuous Program Power 100 Watts Continuous Pink Noise(400W peak), 100 hr
Sensitivity	95 dB (near corner), 89 dB (center of ceiling)
Transformer Taps	80W, 40W, 20W (& 10W at 70V only)
Impedance	8 ohms (in bypass mode)
Drivers	200 mm (8 in) subwoofer
Termination	Screw-down removable locking clip-in connector
Satellite Outputs	Connectors for 2 or 4 Control 42C satellite speakers
Included Accessories	C-rings, tile rails, paint shield, cutout template, grille
Dimensions (Diameter x Depth)	332mm Diameter x 338mm Diameter Depth (13.1 in x 13.3 in)
Transformer Taps	80 W 40 W, 20 W, (& 10 W @ 70V), plus transformer bypass
Maximum SPL (1m)	109 dB (low-impedance, 115 dB peak, center of ceiling) 115 dB (low-impedance, 121 dB peak near corner) 108 dB (70V/100V, center of ceiling) 114 dB (70V/100V near corner)
Input Connectors	6 removeable locking 2-pin connectors with screwdown terminals.
Color	White
Safety Agency	Suitable for use in air handling spaces per UL1480, UL2043, NFPA90 & NFPA 70. S7232/UL Listed, Signaling Speaker. Transformer UL registered per UL1876. In accordance with IEC60849/EN60849.
Backcan	formed steel (included "blind-mount")
Baffle/Rim	ABS baffle with UL94-V0 and UL94-5VB flame class fire rating.
Ceiling Cutout Size	307 mm Diameter (12.1 in) (cardboard cutout template included)
Optional Accessories	MTC-19NC New Construction Bracket, MTC-19MR Mud Ring Construction Bracket
Plenum Usage	Yes, backcan included
Coverage Angle	Omnidirectional

الملحقات

MTC-48TRx12 | Tile Rail for 4' x 4' Ceiling Tiles

صور أكبر

Tile Rail for 4' x 4' Ceiling Tiles

MTC-48TRx12 is an accessory tile rail for installing many of JBL’s ceiling loudspeakers into 4 ft by 4 ft
(1200 x 1200 mm; 48 x 48 inch) ceiling tiles in suspended ceiling applications.

Can be used with any JBL ceiling speakers having the C-ring/tile-rail mounting system.
Includes (at product release):
• Control 24C/CT Micro & 24CT MicroPlus
• Control 24C/CT, 26C/CT, 19CS/CST
• Control 47C/T, 47LP, 47HC, 40CS/T, 42C
• Control 226C/T
• 8124/8128
• Not for JBL speakers that install with tile bridges (such as CSS Series, 8138, C227C/CT, C300 Series models). Check with JBL Professional Customer Service for most up-to-date compatibility list.
Inverted V-groove provides support to the tile rail grid in case of tile failure while reducing vibration transfer to – and rattling from – ceiling tile grid system.
1.2 mm (0.05 in) metal thickness provides the additional support required by the long span.
Multiple C-ring mounting holes. Additional hole locations drillable by installer.
One MTC-48TRx12 is a pack of 12 tile rails, enough for 6 speakers (2 per speaker).
