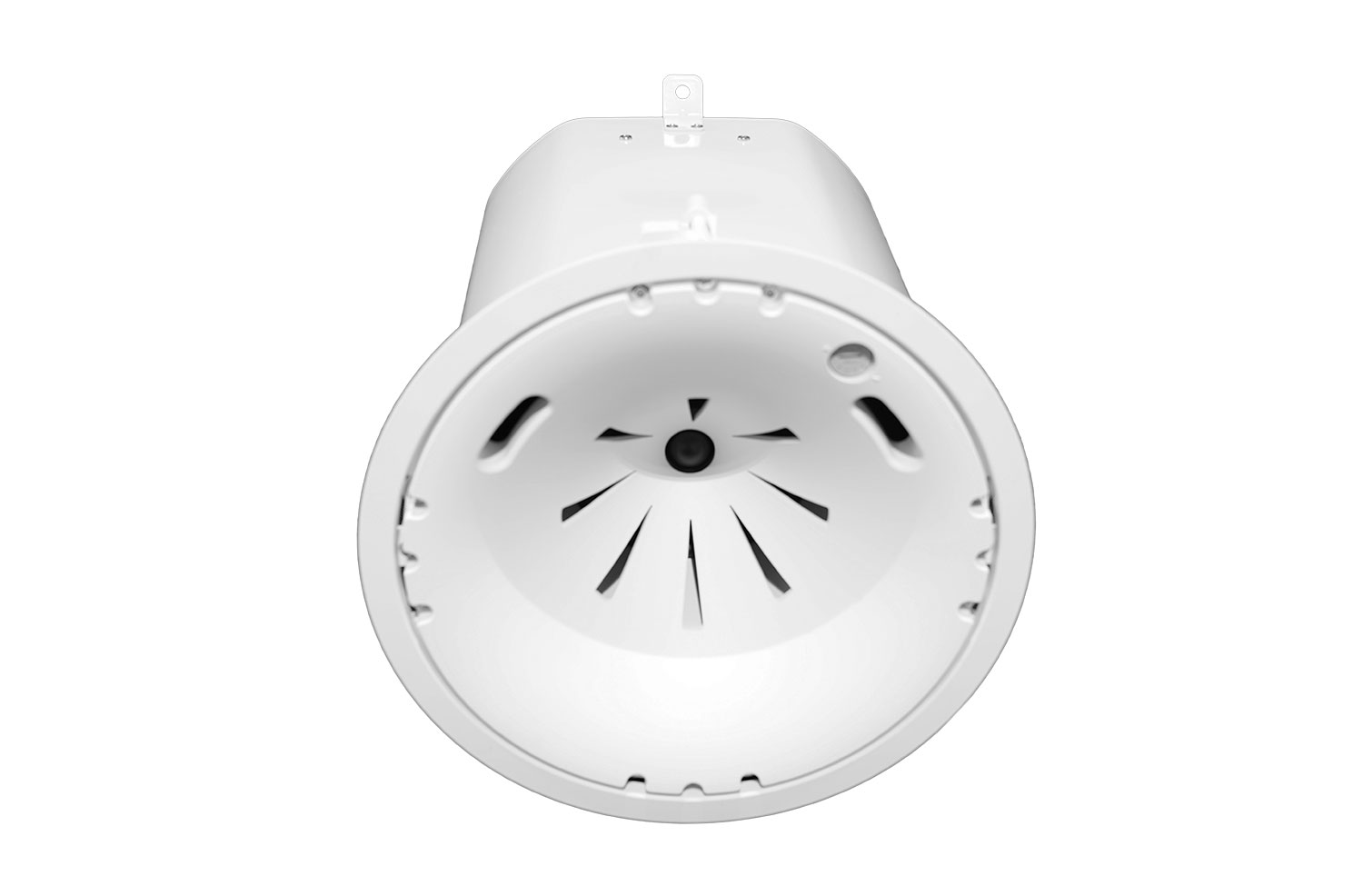

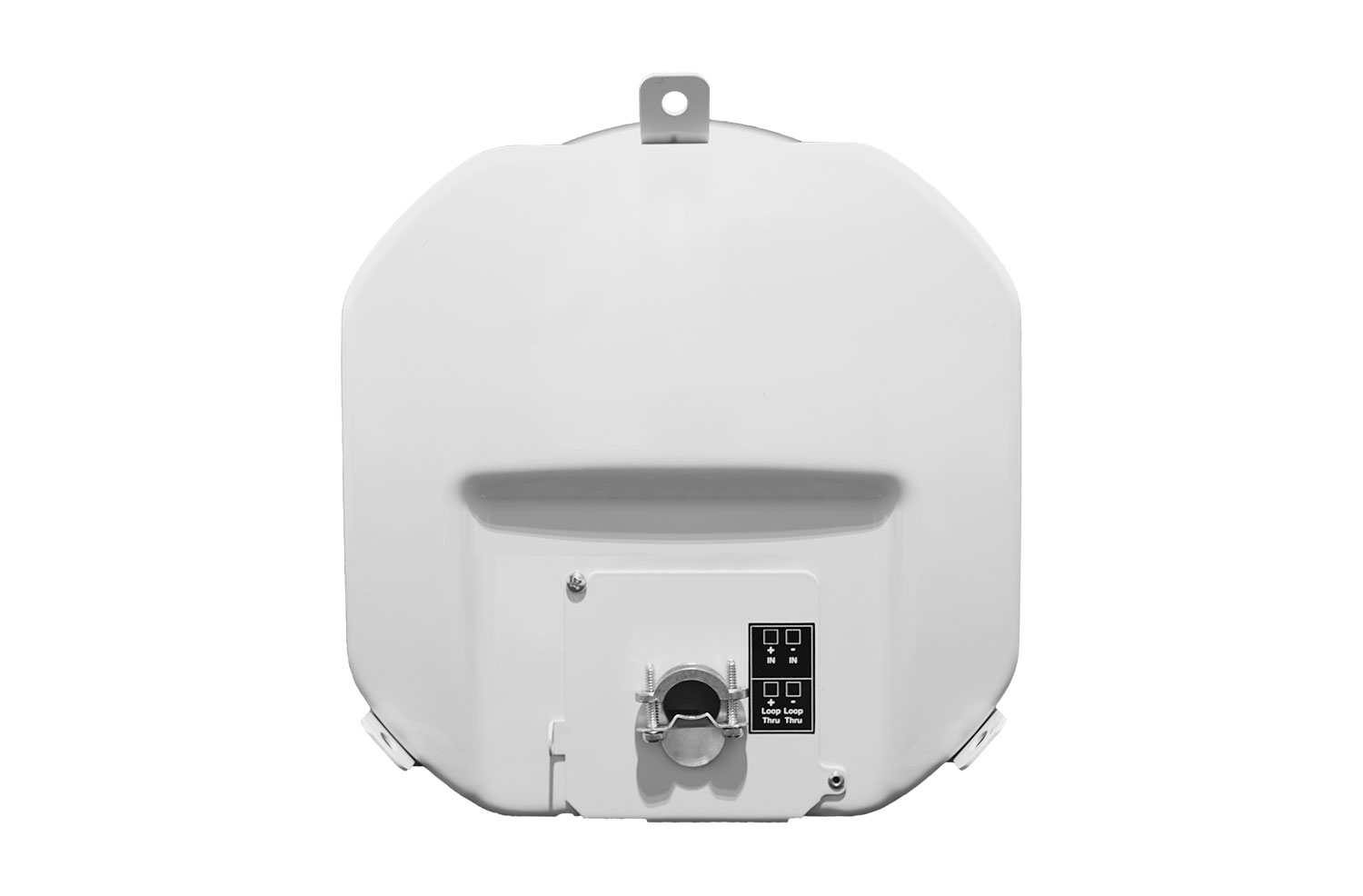

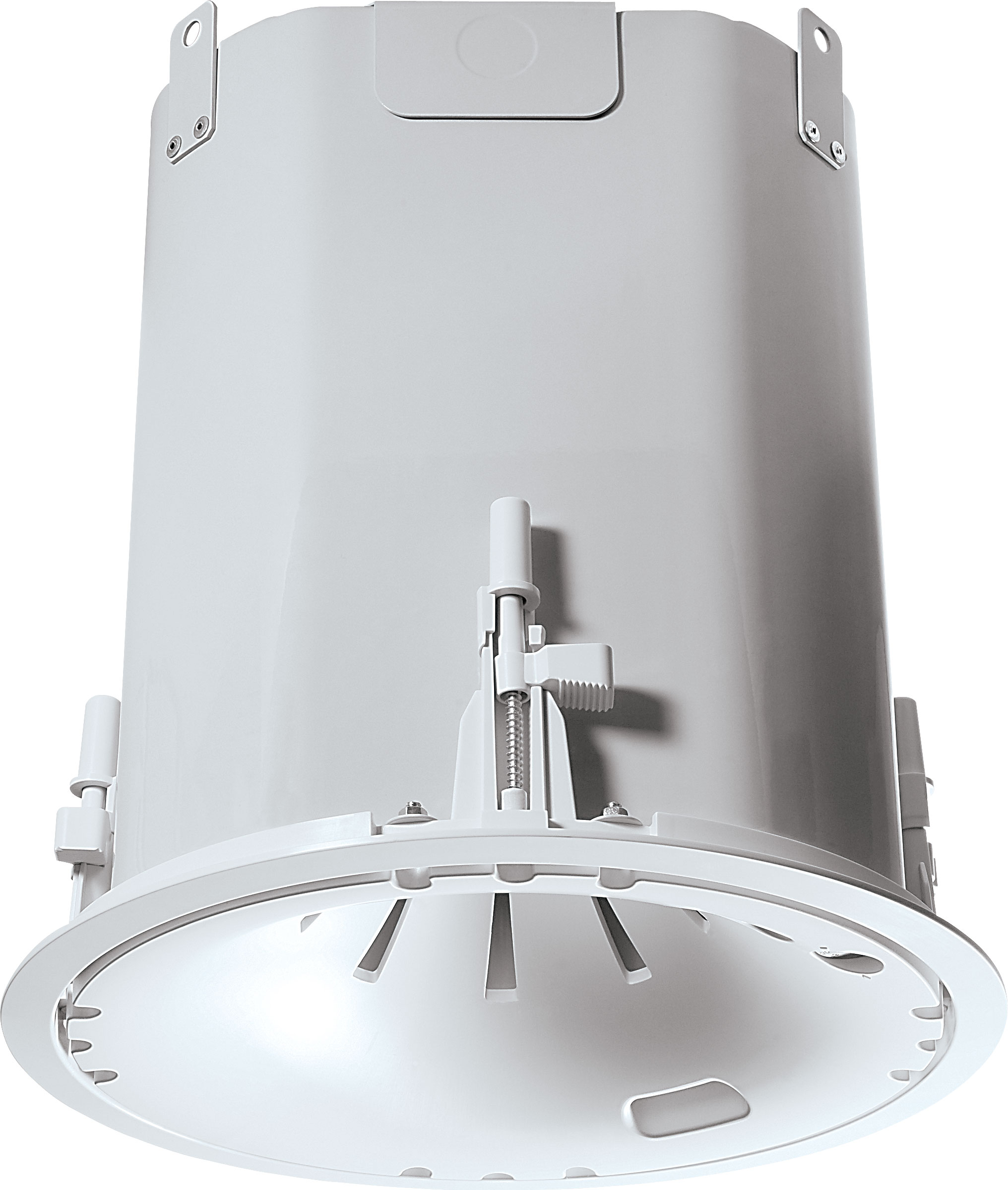

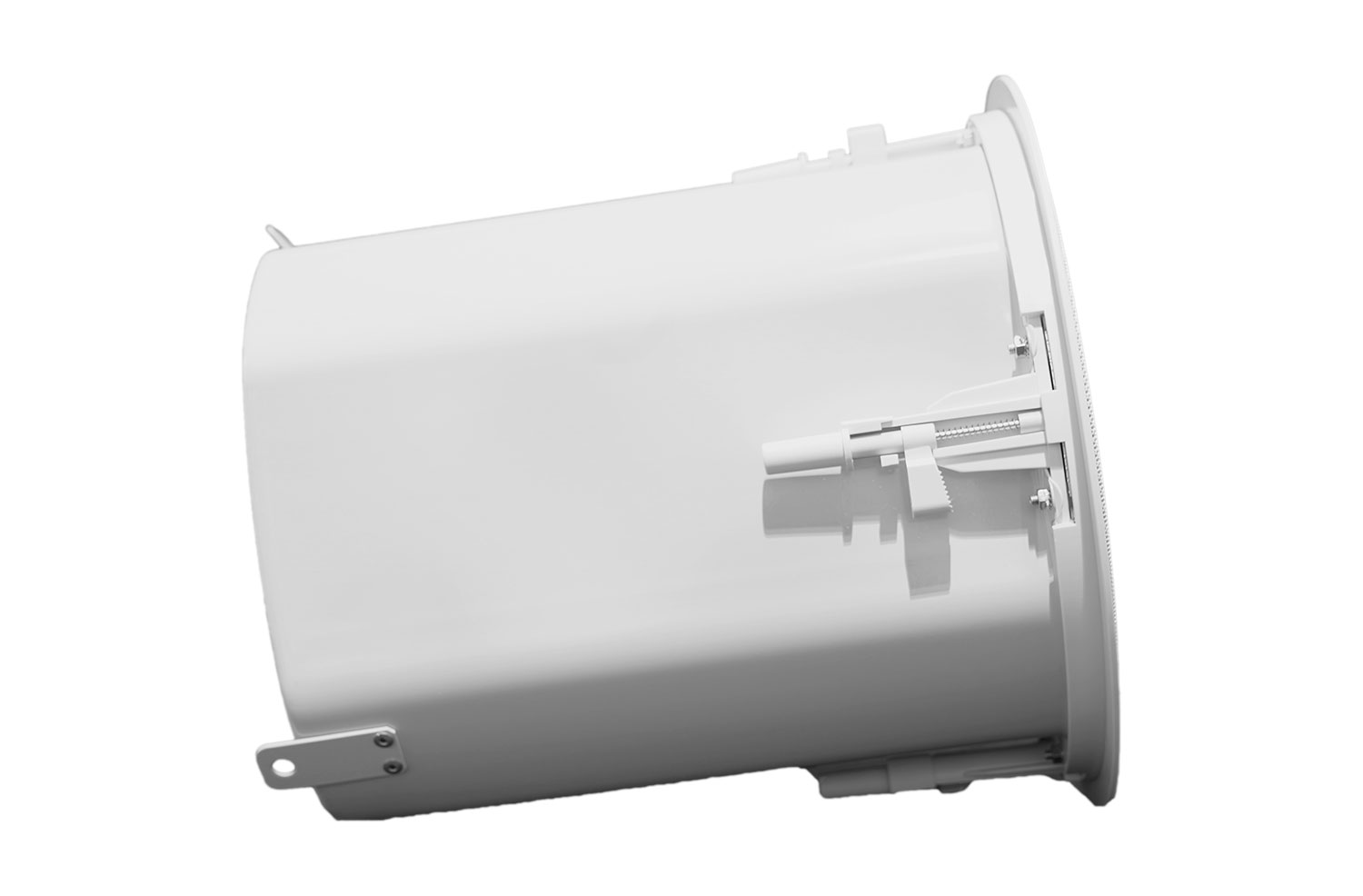

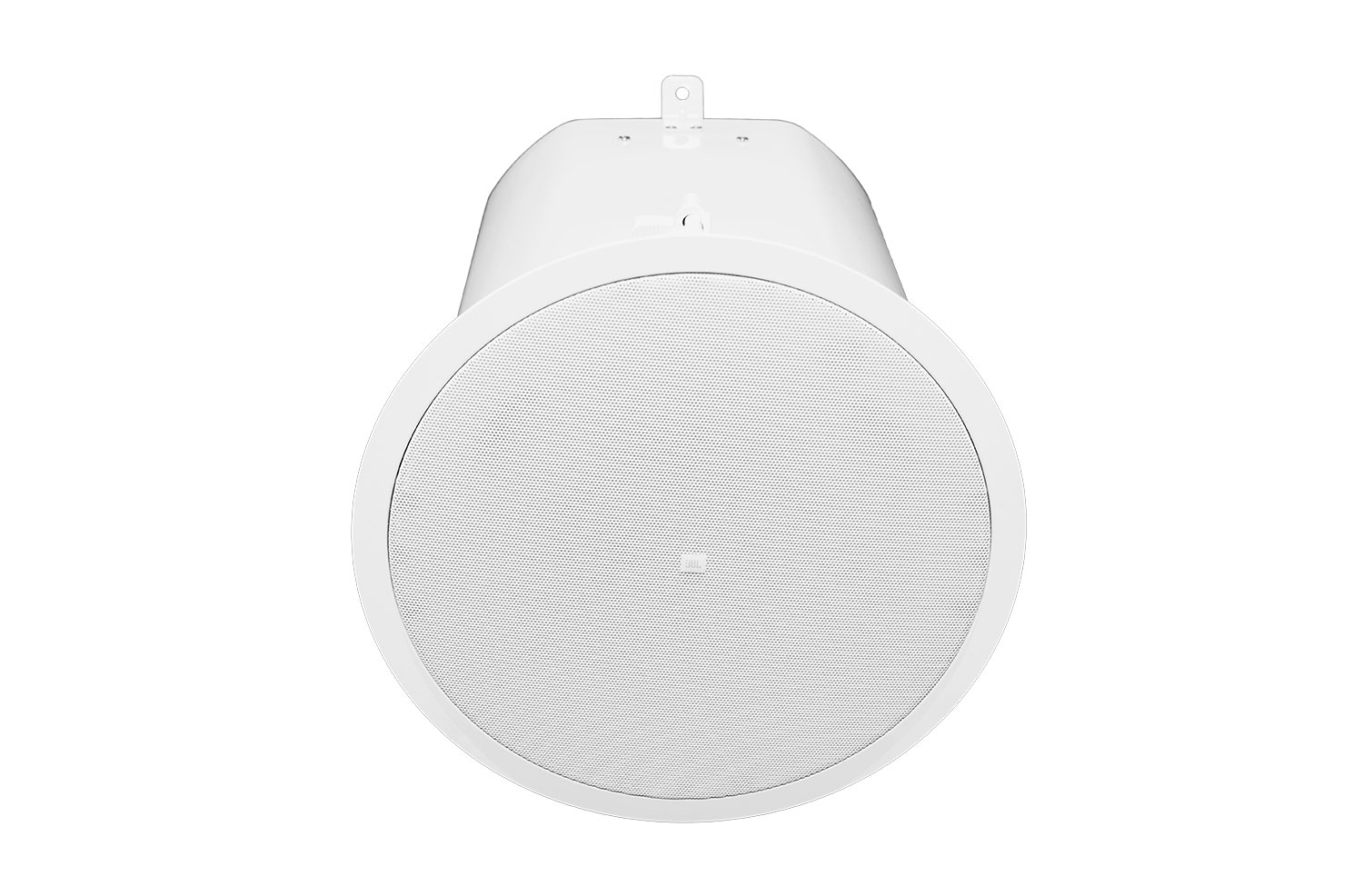

JBL Professional Control 47HC

Grandes images

Enceinte acoustique pour plafonds hauts

Le Control 47HC dispose d'un diagramme de directivité étroit de 75° idéal pour une utilisation dans les espaces très réverbérants et les applications à plafonds hauts. Ce diagramme ciblé aide à minimiser le son se réfléchissant sur les surfaces de la pièce ainsi que les anomalies de temps d'arrivée provenant des enceintes adjacentes, ce qui améliore l'intelligibilité de la parole. Le Control 47HC offre la même caractéristique sonore que le Control 47C/T et est idéal pour les centres de transit animés ou les grands espaces de centres de conférences.

Caractéristiques

Diagramme de Couverture Étroit Bien Défini, Idéal pour les Plafonds Hauts
Offre une Qualité Sonore et une Intelligibilité Améliorées dans les Espaces Réverbérants
Technologie Conique RBI® Propriétaire pour un Contrôle de Diagramme Constant
Design élégant s'adaptant à tous les décors

Téléchargements

Specifications

	Taille	Téléchargé
Control 47HC Spec Sheet mis à jour : avr. 2019	297 ko	avr. 2019

Manuals

	Version	Taille	Téléchargé
Ceiling Speaker Accessory Guide version A, mis à jour : mai 2026	A	127 ko	mai 2026

Brochures

	Version	Langue	Taille	Téléchargé
Control Contractor Brochure (2026) mis à jour : mars 2026			21 Mo	mars 2026
Control Contractor Brochure (2025) version A, mis à jour : mars 2026	A		23 Mo	mars 2026
Control Contractor Brochure (2024) version D, mis à jour : fév. 2024	D		14 Mo	fév. 2024
Control 40 Brochure mis à jour : sept. 2019			716 ko	sept. 2019

CAD Drawings

	Version	Taille	Téléchargé
Control 47HC & 40CST 2D Drawing version B, mis à jour : nov. 2020	B	185 ko	nov. 2020
Control 47HC & 40CST 3D Drawing version B, mis à jour : nov. 2020	B	1,59 Mo	nov. 2020

Compliances

	Taille	Téléchargé
Control 40 Series Declaration of Conformity mis à jour : oct. 2019	154 ko	oct. 2019
JBL Control Series Passive Speakers DoC mis à jour : déc. 2019	179 ko	déc. 2019

Software

	Version	Taille	Téléchargé
Distributed System Design (DSD) version 3.9, mis à jour : nov. 2025	3.9	612 ko	nov. 2025

Simulation Data

	Taille	Téléchargé
Ease SPK/DLL Files - Full JBL Pro Line mis à jour : mai 2024	21 Mo	mai 2024

User Guides

	Taille	Téléchargé
Control 40 Users Guide mis à jour : oct. 2020	934 ko	oct. 2020

Accessories

	Taille	Téléchargé
MTC-CS-Teth1 Press-In Grille Safety Tether mis à jour : sept. 2021	204 ko	sept. 2021

Technical Papers

	Langue	Taille	Téléchargé
C40 RBI White Paper mis à jour : août 2021		1,02 Mo	août 2021

Ease Data

	Version	Taille	Téléchargé
Authorized EASE ADDRESS files mis à jour : août 2021		1,17 Mo	août 2021
Full EASE ADDRESS Software with JBL Speaker Data version A, mis à jour : déc. 2021	A	11,5 Mo	déc. 2021

Images

	Taille	Téléchargé
Control 47HC 04 mis à jour : avr. 2019	42,2 ko	avr. 2019
Control 47HC 03 mis à jour : avr. 2019	44,6 ko	avr. 2019
Control 47HC 02 mis à jour : avr. 2019	146 ko	avr. 2019
Control 47HC 01 mis à jour : avr. 2019	49,7 ko	avr. 2019
Control 47HC HiRes mis à jour : avr. 2019	327 ko	avr. 2019

Speaker Tunings

	Version	Taille	Téléchargé
Commercial, CBT, and AWC Tunings 220616 version A, mis à jour : mai 2023	A	557 ko	mai 2023

Si l'un des liens ci-dessus affiche des caractères étranges dans votre navigateur, faites un clic droit sur le fichier pour l'enregistrer sur votre ordinateur.

Pièces détachées et réparations

Caractéristiques techniques

Frequency Range	55 Hz - 17 kHz
Power Rating	IEC System Long-Term Ratings (low-Z direct): 150 Watts Continuous Program Power 75 Watts Continuous Pink Noise (300W peak), 100 hrs
Sensitivity	93 dB (1kHz - 16 kHz)
Transformer Taps	60 W, 30 W, 15 W, (& 7.5 W @ 70 V), plus transformer bypass
Coverage Angle	75° conical, constant directivity
Impedance	8 ohms (in bypass mode)
Drivers	LF Driver: 165 mm (6.5 in) HF Driver: 25 mm (1 in)
Input Connectors	Two removeable locking 2-pin connectors with screwdown terminals.
Included Accessories	C-rings, tile rails, paint shield, cutout template, Grille
Suspension Tabs	Three, on top panel
Dimensions (Diameter x Depth)	332mm Diameter x 351mm Diameter Depth (13.1 in x 13.8 in)
Maximum SPL (1m)	112 dB (low-impedance, 118 dB peak) 111 dB (top 70V/100V tap)
Color	White
Safety Agency	Suitable for use in air handling spaces per UL1480, UL2043, NFPA90 & NFPA 70. S7232/UL Listed, Signaling Speaker. Transformer UL registered per UL1876. In accordance with IEC60849/EN60849.
Backcan	formed steel (included "blind-mount")
Baffle/Rim	ABS baffle with UL94-V0 flame class fire rating.
Ceiling Cutout Size	307 mm Diameter (12.1 in) diameter (cardboard cutout template included)
Optional Accessories	MTC-19NC New Construction Bracket MTC-19MR Mud Ring Construction Bracket
Plenum Usage	Yes, backcan included

Accessoires

MTC-48TRx12 | Rail de dalle pour dalles de plafond 4' x 4'

Grandes images

Tile Rail pour dalles de plafond 4' x 4'

MTC-48TRx12 est un rail de dalle accessoire permettant d'installer plusieurs haut-parleurs de plafond JBL dans des dalles de plafond de 4 pi sur 4 pi
(1200 x 1200 mm; 48 x 48 pouces) dans les applications de plafonds suspendus.

```html

Peut être utilisé avec n'importe quel haut-parleur de plafond JBL disposant du système de montage C-ring/rail de dalle.
Comprend (à la sortie du produit):
• Control 24C/CT Micro & 24CT MicroPlus
• Control 24C/CT, 26C/CT, 19CS/CST
• Control 47C/T, 47LP, 47HC, 40CS/T, 42C
• Control 226C/T
• 8124/8128
• Non destiné aux haut-parleurs JBL qui s'installent avec des ponts de dalle (comme la série CSS, 8138, C227C/CT, modèles série C300). Contactez JBL Professional Customer Service pour la liste de compatibilité la plus à jour.
La rainure V inversée assure le support du rail de grille de dalle en cas de défaillance de la dalle tout en réduisant le transfert de vibrations vers – et les bruits de cliquetis provenant du – système de grille de dalle de plafond.
L'épaisseur du métal de 1,2 mm (0,05 po) offre le support supplémentaire requis par la grande portée.
Plusieurs trous de montage C-ring. Les emplacements de trous supplémentaires peuvent être percés par l'installateur.
Un MTC-48TRx12 est un lot de 12 rails de dalle, suffisant pour 6 haut-parleurs (2 par haut-parleur).

```
