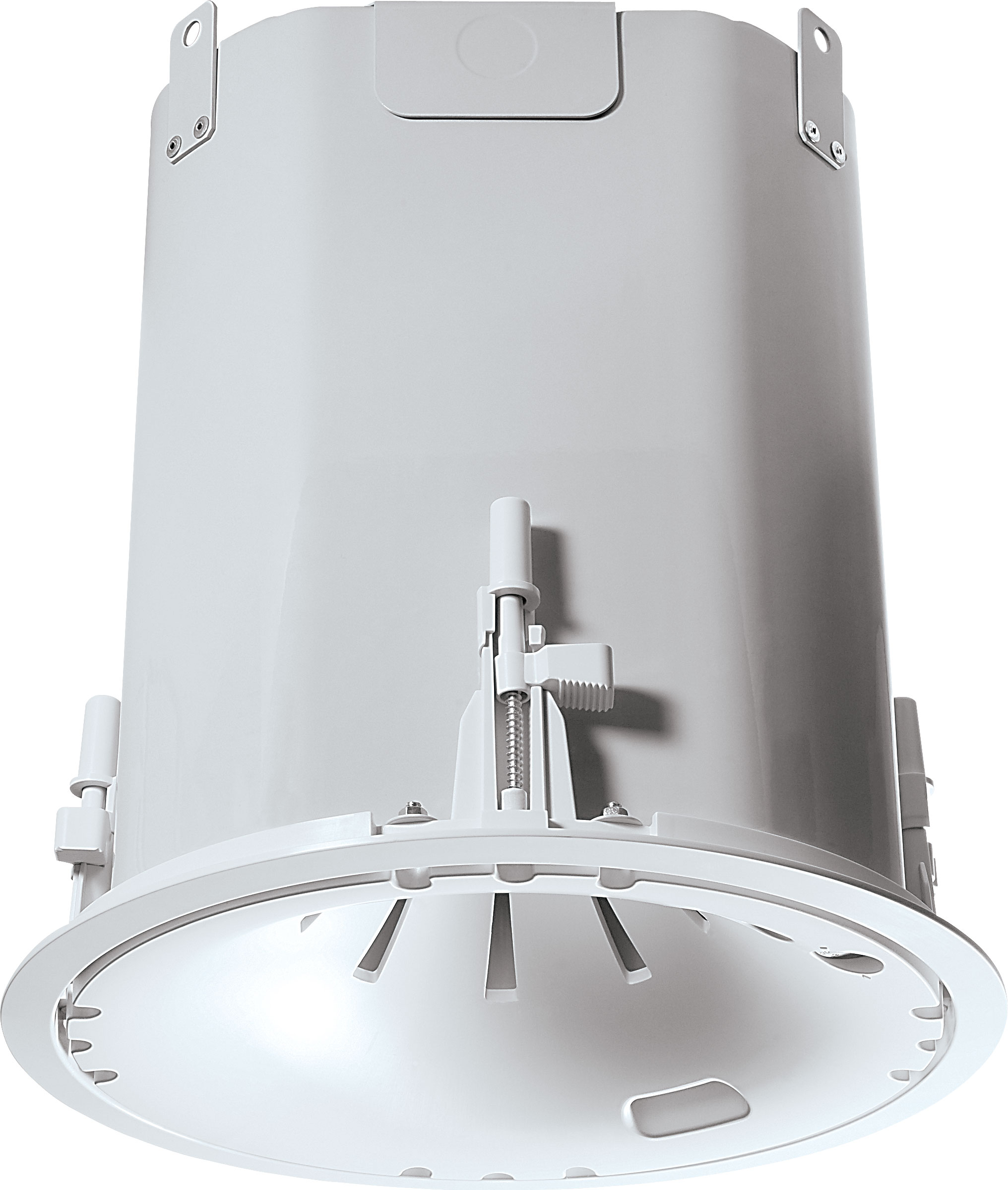

JBL Professional Control 47HC

Μεγαλύτερες εικόνες

Ηχείο Ψηλής Οροφής

Το Control 47HC διαθέτει στενό σχήμα κάλυψης 75° ιδανικό για χρήση σε χώρους με υψηλή ανάκλαση ήχου και εφαρμογές ψηλής οροφής. Αυτό το εστιασμένο σχήμα βοηθά στην ελαχιστοποίηση του ήχου που ανακλάται στις επιφάνειες του χώρου, καθώς και των ανωμαλιών στη χρονική άφιξη από γειτονικά ηχεία, με αποτέλεσμα την βελτίωση της κατανοητότητας του λόγου. Το Control 47HC διαθέτει τον ίδιο χαρακτήρα ήχου με το Control 47C/T και είναι ιδανικό για πολυάσχολα κέντρα διαμετακόμισης ή μεγάλους χώρους συνεδρίων.

Χαρακτηριστικά

Well-Defined Narrow Coverage Pattern, Ideal for High Ceilings
Provides Improved Sound Quality/Intelligibility in Reverberant Spaces
Proprietary Conical RBI® Technology for Consistent Pattern Control
Elegant design fits any décor

Λήψεις

Specifications

	Μέγεθος	Ανέβηκε
Control 47HC Spec Sheet ενημέρωση: Απρ 2019	300 KB	Απρ 2019

Manuals

	Έκδοση	Μέγεθος	Ανέβηκε
Ceiling Speaker Accessory Guide έκδοση A, ενημέρωση: Μαϊ 2026	A	100 KB	Μαϊ 2026

Brochures

	Έκδοση	Γλώσσα	Μέγεθος	Ανέβηκε
Control Contractor Brochure (2026) ενημέρωση: Μαρ 2026			20 MB	Μαρ 2026
Control Contractor Brochure (2025) έκδοση A, ενημέρωση: Μαρ 2026	A		20 MB	Μαρ 2026
Control Contractor Brochure (2024) έκδοση D, ενημέρωση: Φεβ 2024	D		10 MB	Φεβ 2024
Control 40 Brochure ενημέρωση: Σεπ 2019			700 KB	Σεπ 2019

CAD Drawings

	Έκδοση	Μέγεθος	Ανέβηκε
Control 47HC & 40CST 2D Drawing έκδοση B, ενημέρωση: Νοε 2020	B	200 KB	Νοε 2020
Control 47HC & 40CST 3D Drawing έκδοση B, ενημέρωση: Νοε 2020	B	2 MB	Νοε 2020

Compliances

	Μέγεθος	Ανέβηκε
Control 40 Series Declaration of Conformity ενημέρωση: Οκτ 2019	200 KB	Οκτ 2019
JBL Control Series Passive Speakers DoC ενημέρωση: Δεκ 2019	200 KB	Δεκ 2019

Software

	Έκδοση	Μέγεθος	Ανέβηκε
Distributed System Design (DSD) έκδοση 3.9, ενημέρωση: Νοε 2025	3.9	600 KB	Νοε 2025

Simulation Data

	Μέγεθος	Ανέβηκε
Ease SPK/DLL Files - Full JBL Pro Line ενημέρωση: Μαϊ 2024	20 MB	Μαϊ 2024

User Guides

	Μέγεθος	Ανέβηκε
Control 40 Users Guide ενημέρωση: Οκτ 2020	900 KB	Οκτ 2020

Accessories

	Μέγεθος	Ανέβηκε
MTC-CS-Teth1 Press-In Grille Safety Tether ενημέρωση: Σεπ 2021	200 KB	Σεπ 2021

Technical Papers

	Γλώσσα	Μέγεθος	Ανέβηκε
C40 RBI White Paper ενημέρωση: Αυγ 2021		1 MB	Αυγ 2021

Ease Data

	Έκδοση	Μέγεθος	Ανέβηκε
Authorized EASE ADDRESS files ενημέρωση: Αυγ 2021		1 MB	Αυγ 2021
Full EASE ADDRESS Software with JBL Speaker Data έκδοση A, ενημέρωση: Δεκ 2021	A	10 MB	Δεκ 2021

Images

	Μέγεθος	Ανέβηκε

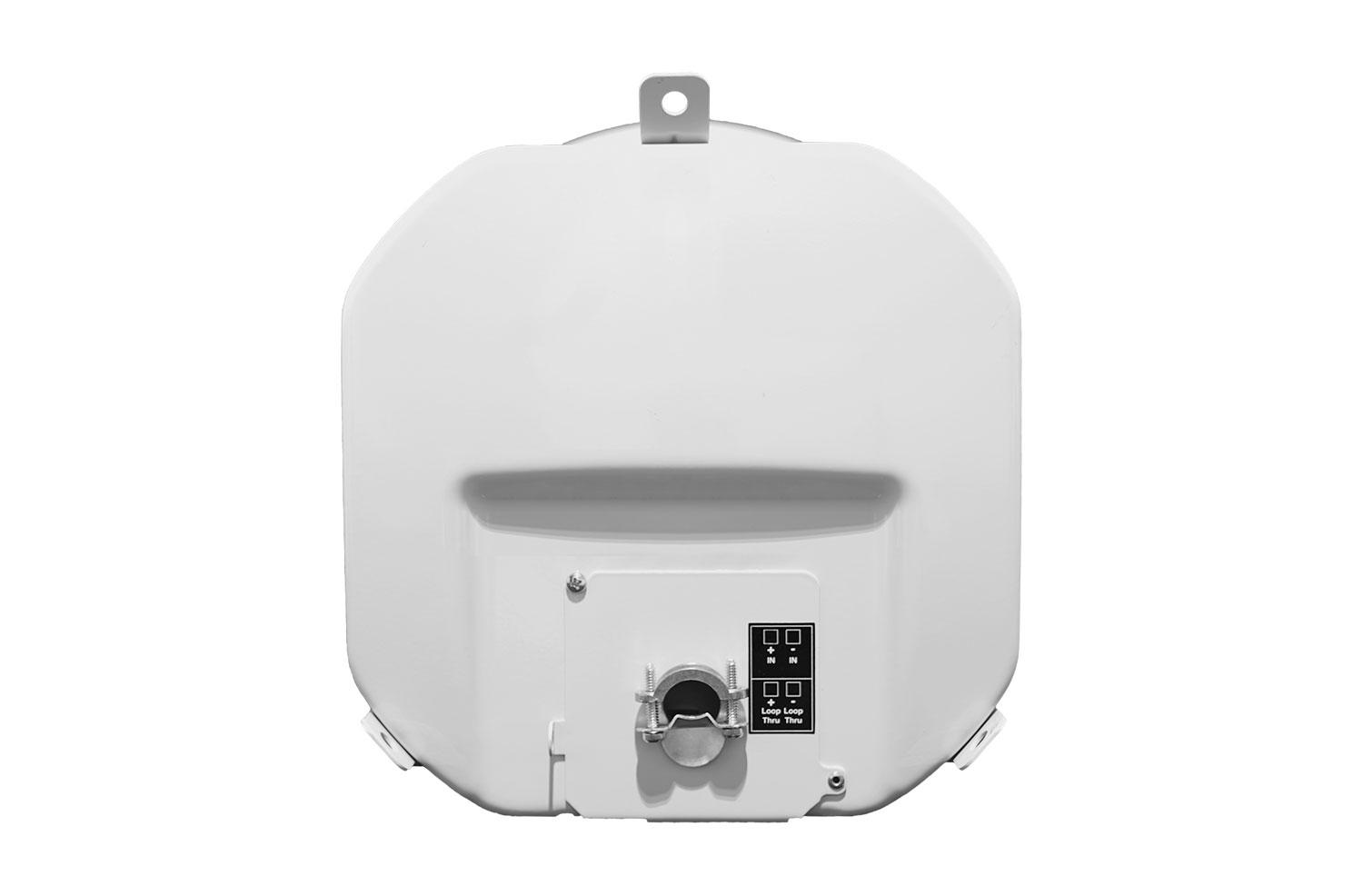

Control 47HC 04 ενημέρωση: Απρ 2019	40 KB	Απρ 2019

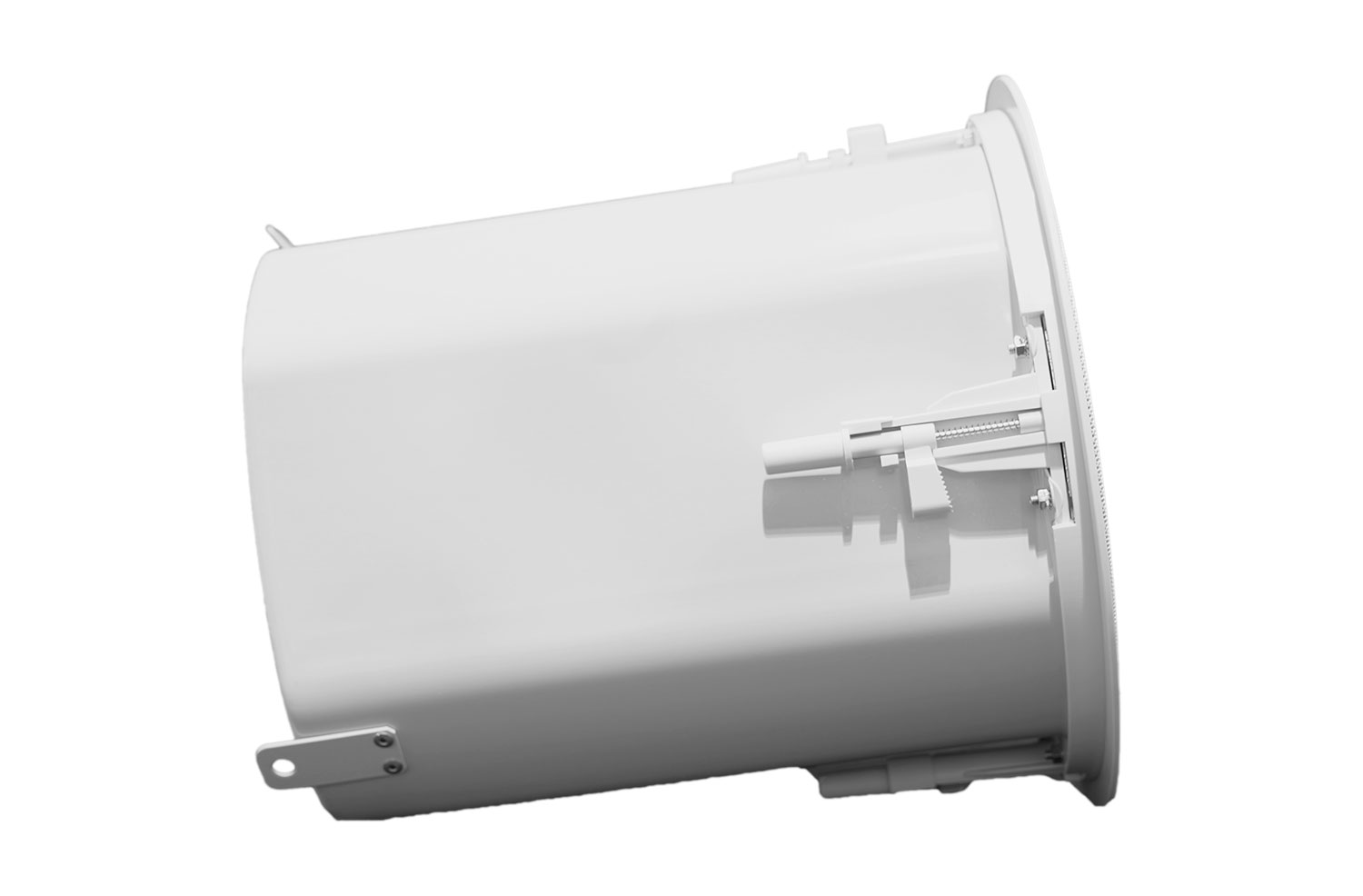

Control 47HC 03 ενημέρωση: Απρ 2019	40 KB	Απρ 2019

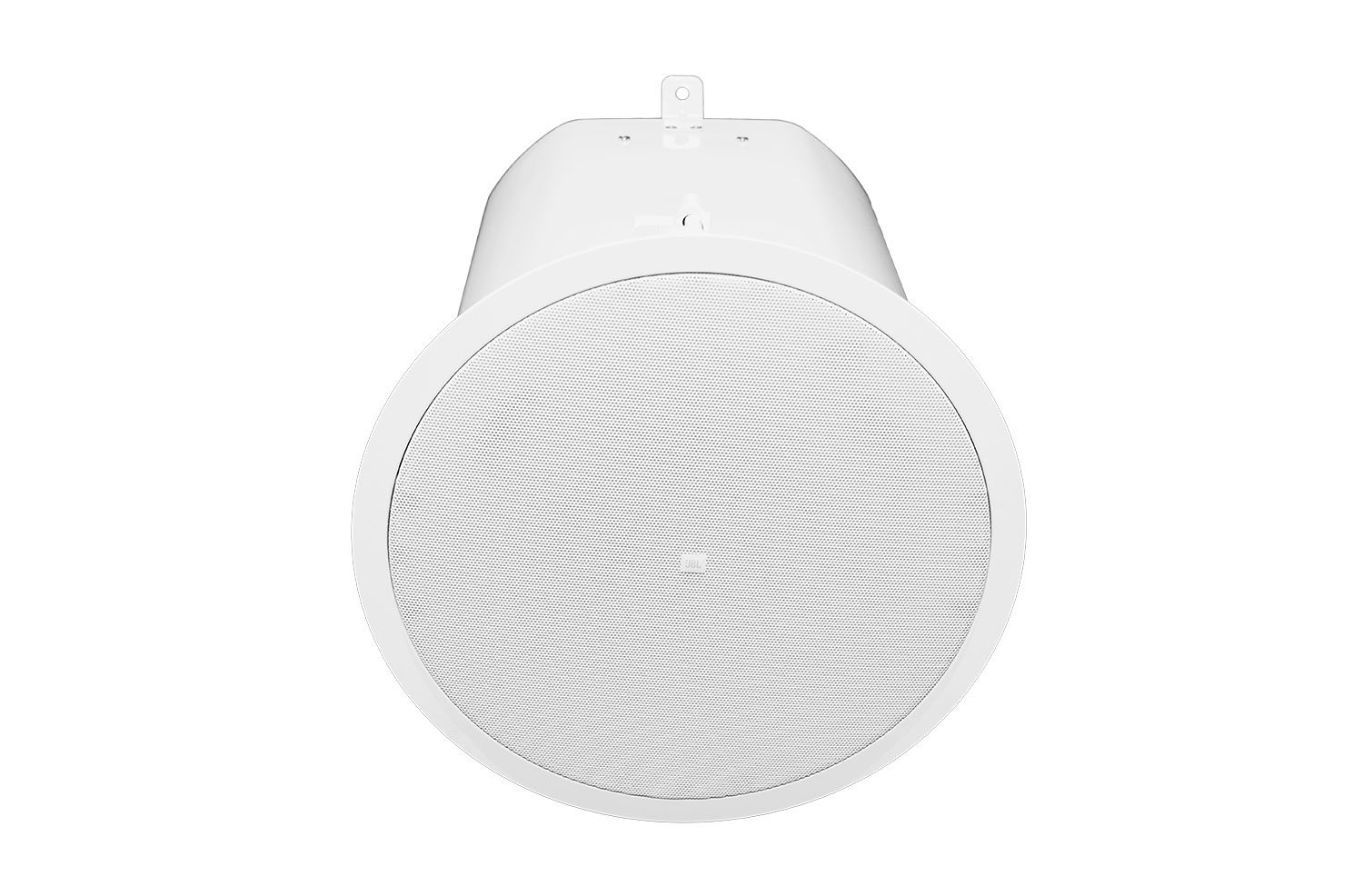

Control 47HC 02 ενημέρωση: Απρ 2019	100 KB	Απρ 2019

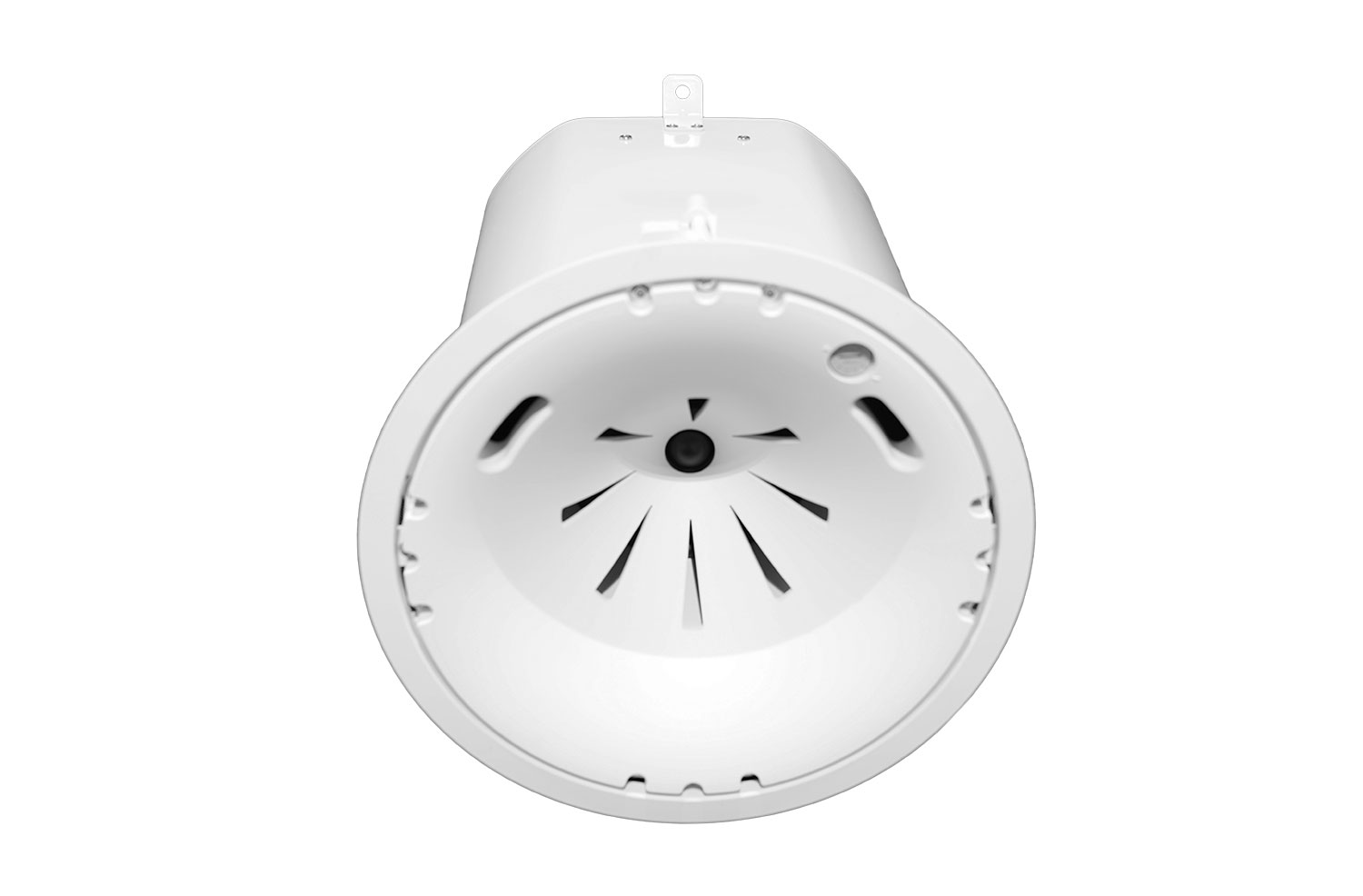

Control 47HC 01 ενημέρωση: Απρ 2019	50 KB	Απρ 2019
Control 47HC HiRes ενημέρωση: Απρ 2019	300 KB	Απρ 2019

Speaker Tunings

	Έκδοση	Μέγεθος	Ανέβηκε
Commercial, CBT, and AWC Tunings 220616 έκδοση A, ενημέρωση: Μαϊ 2023	A	600 KB	Μαϊ 2023

Εάν κάποιος από τους παραπάνω συνδέσμους έχει ως αποτέλεσμα παράξενους χαρακτήρες στο πρόγραμμα περιήγησής σας, κάντε δεξί κλικ στο αρχείο για να το αποθηκεύσετε στον υπολογιστή σας.

Ανταλλακτικά και σέρβις

Προδιαγραφές

Frequency Range	55 Hz - 17 kHz
Power Rating	IEC System Long-Term Ratings (low-Z direct): 150 Watts Continuous Program Power 75 Watts Continuous Pink Noise (300W peak), 100 hrs
Sensitivity	93 dB (1kHz - 16 kHz)
Transformer Taps	60 W, 30 W, 15 W, (& 7.5 W @ 70 V), plus transformer bypass
Coverage Angle	75° conical, constant directivity
Impedance	8 ohms (in bypass mode)
Drivers	LF Driver: 165 mm (6.5 in) HF Driver: 25 mm (1 in)
Input Connectors	Two removeable locking 2-pin connectors with screwdown terminals.
Included Accessories	C-rings, tile rails, paint shield, cutout template, Grille
Suspension Tabs	Three, on top panel
Dimensions (Diameter x Depth)	332mm Diameter x 351mm Diameter Depth (13.1 in x 13.8 in)
Maximum SPL (1m)	112 dB (low-impedance, 118 dB peak) 111 dB (top 70V/100V tap)
Color	White
Safety Agency	Suitable for use in air handling spaces per UL1480, UL2043, NFPA90 & NFPA 70. S7232/UL Listed, Signaling Speaker. Transformer UL registered per UL1876. In accordance with IEC60849/EN60849.
Backcan	formed steel (included "blind-mount")
Baffle/Rim	ABS baffle with UL94-V0 flame class fire rating.
Ceiling Cutout Size	307 mm Diameter (12.1 in) diameter (cardboard cutout template included)
Optional Accessories	MTC-19NC New Construction Bracket MTC-19MR Mud Ring Construction Bracket
Plenum Usage	Yes, backcan included

Αξεσουάρ

MTC-48TRx12 | Σιδηρολωρίδα Πλακιδίου για Πλακάκια Οροφής 4' x 4'

Μεγαλύτερες εικόνες

Tile Rail για πλακάκια ψευδοροφής 4' x 4'

Το MTC-48TRx12 είναι ένα εξάρτημα tile rail για την εγκατάσταση πολλών ηχείων ψευδοροφής της JBL σε πλακάκια ψευδοροφής 4 ft επί 4 ft
(1200 x 1200 mm; 48 x 48 inch) σε εφαρμογές αναρτημένης ψευδοροφής.

Μπορεί να χρησιμοποιηθεί με οποιοδήποτε ηχείο JBL οροφής με σύστημα στήριξης C-ring/tile-rail.
Περιλαμβάνει (κατά την κυκλοφορία του προϊόντος):
• Control 24C/CT Micro & 24CT MicroPlus
• Control 24C/CT, 26C/CT, 19CS/CST
• Control 47C/T, 47LP, 47HC, 40CS/T, 42C
• Control 226C/T
• 8124/8128
• Όχι για ηχεία JBL που εγκαθίστανται με tile bridges (όπως CSS Series, 8138, C227C/CT, C300 Series models). Επικοινωνήστε με το JBL Professional Customer Service για την πιο ενημερωμένη λίστα συμβατότητας.
Το ανεστραμμένο V-groove παρέχει υποστήριξη στο πλέγμα tile rail σε περίπτωση αστοχίας των πλακιδίων, ενώ μειώνει τη μεταφορά δονήσεων στο – και τους θορύβους από – σύστημα πλέγματος οροφής με πλακίδια.
Μεταλλικό πάχος 1,2 mm (0,05 in) παρέχει την πρόσθετη υποστήριξη που απαιτείται για το μεγάλο άνοιγμα.
Πολλές οπές στήριξης C-ring. Πρόσθετες θέσεις οπών που μπορούν να ανοιχθούν από τον εγκαταστάτη.
Ένα MTC-48TRx12 είναι ένα πακέτο 12 tile rails, αρκετό για 6 ηχεία (2 ανά ηχείο).

Τεκμηρίωση

MTC-48TRx12 Spec Sheet (revB) [80 KB]
