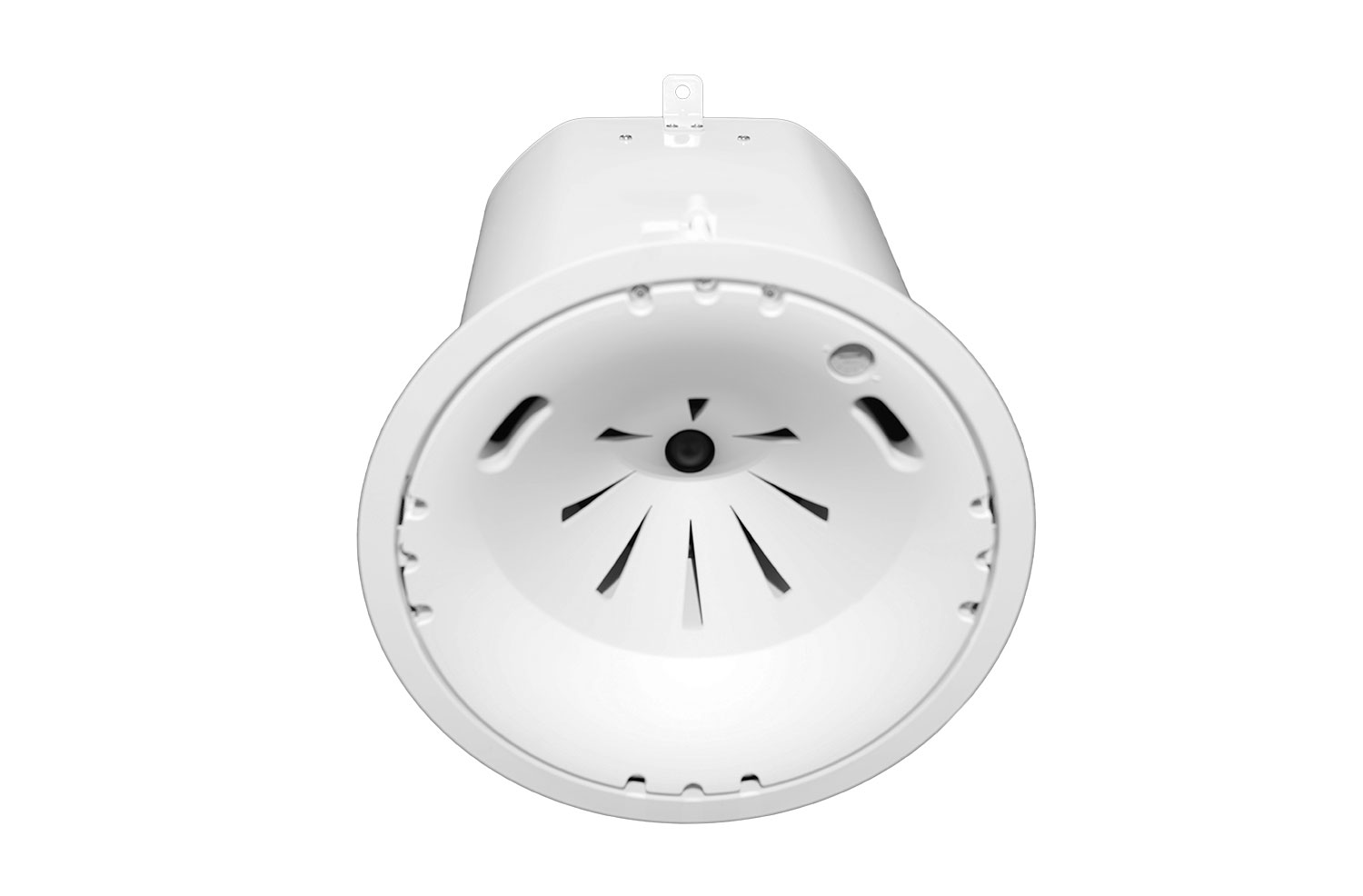

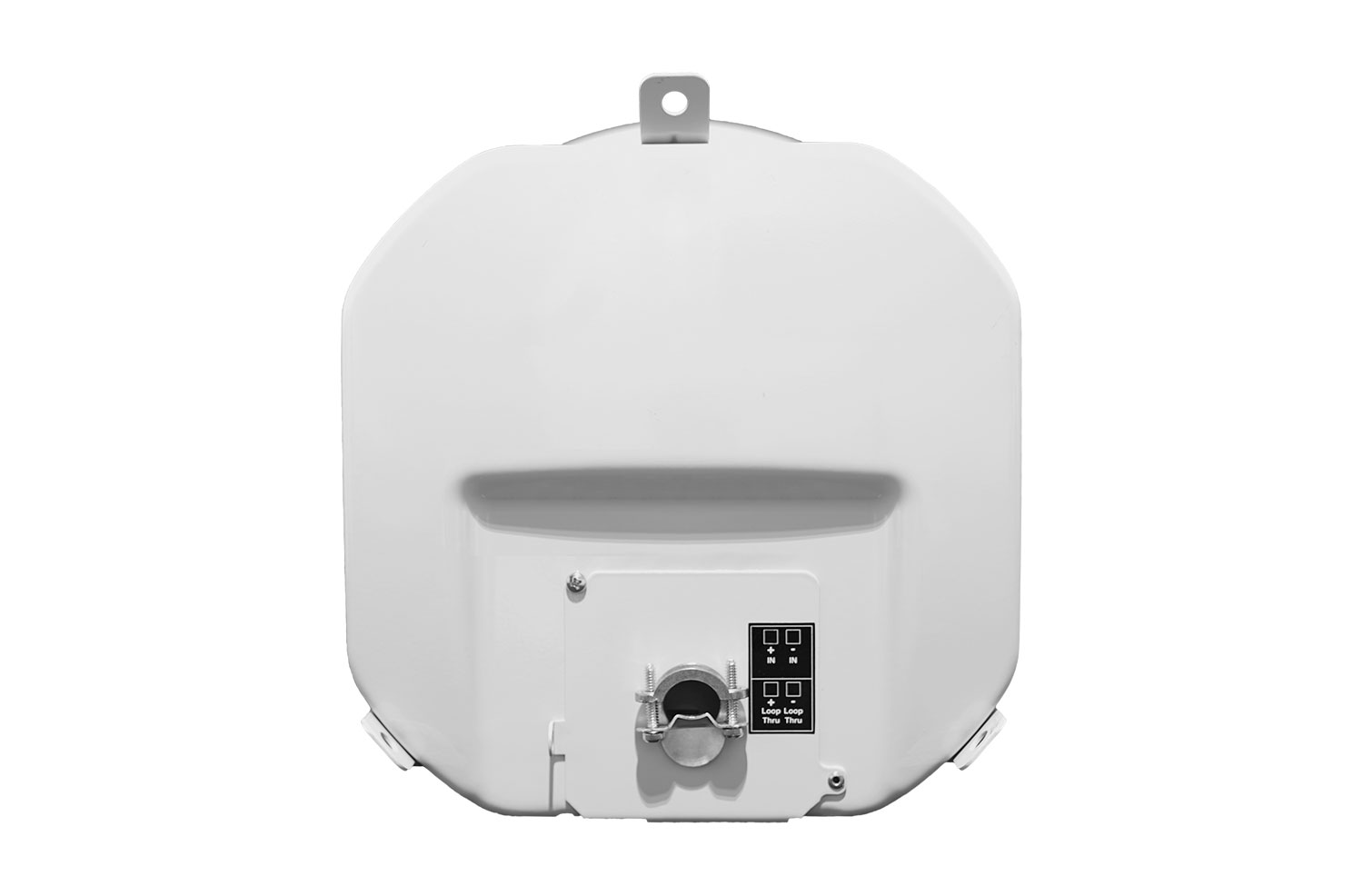

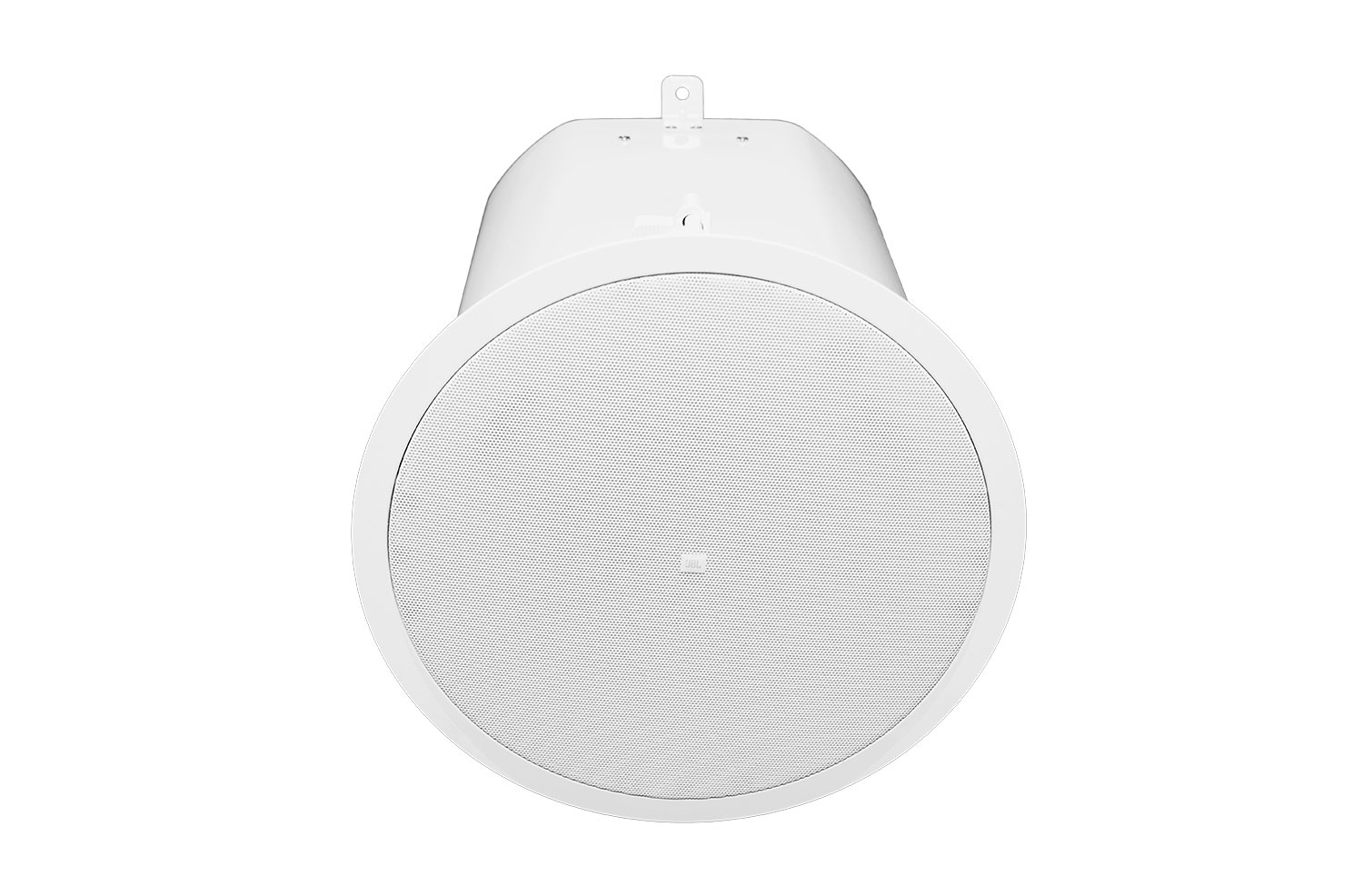

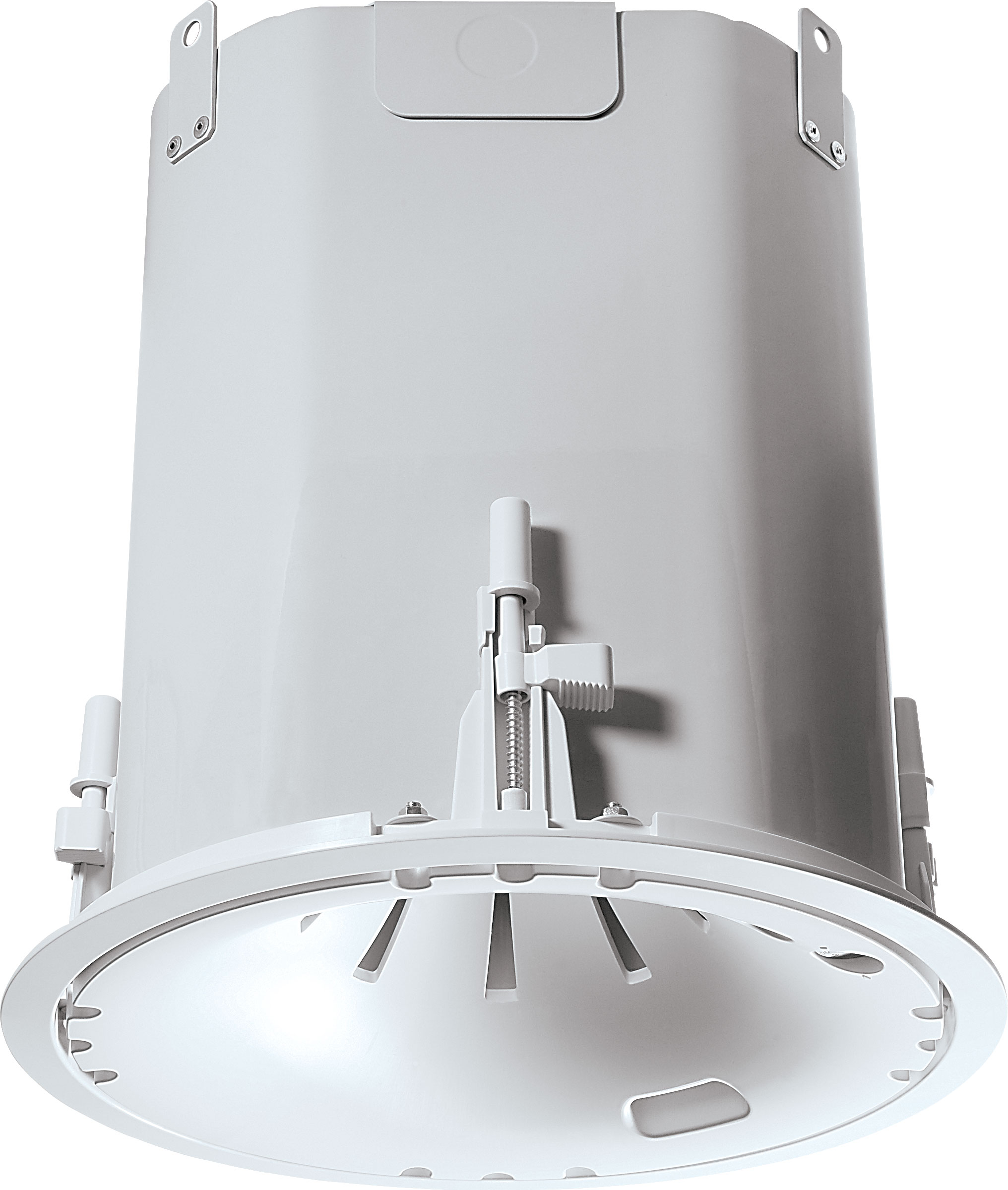

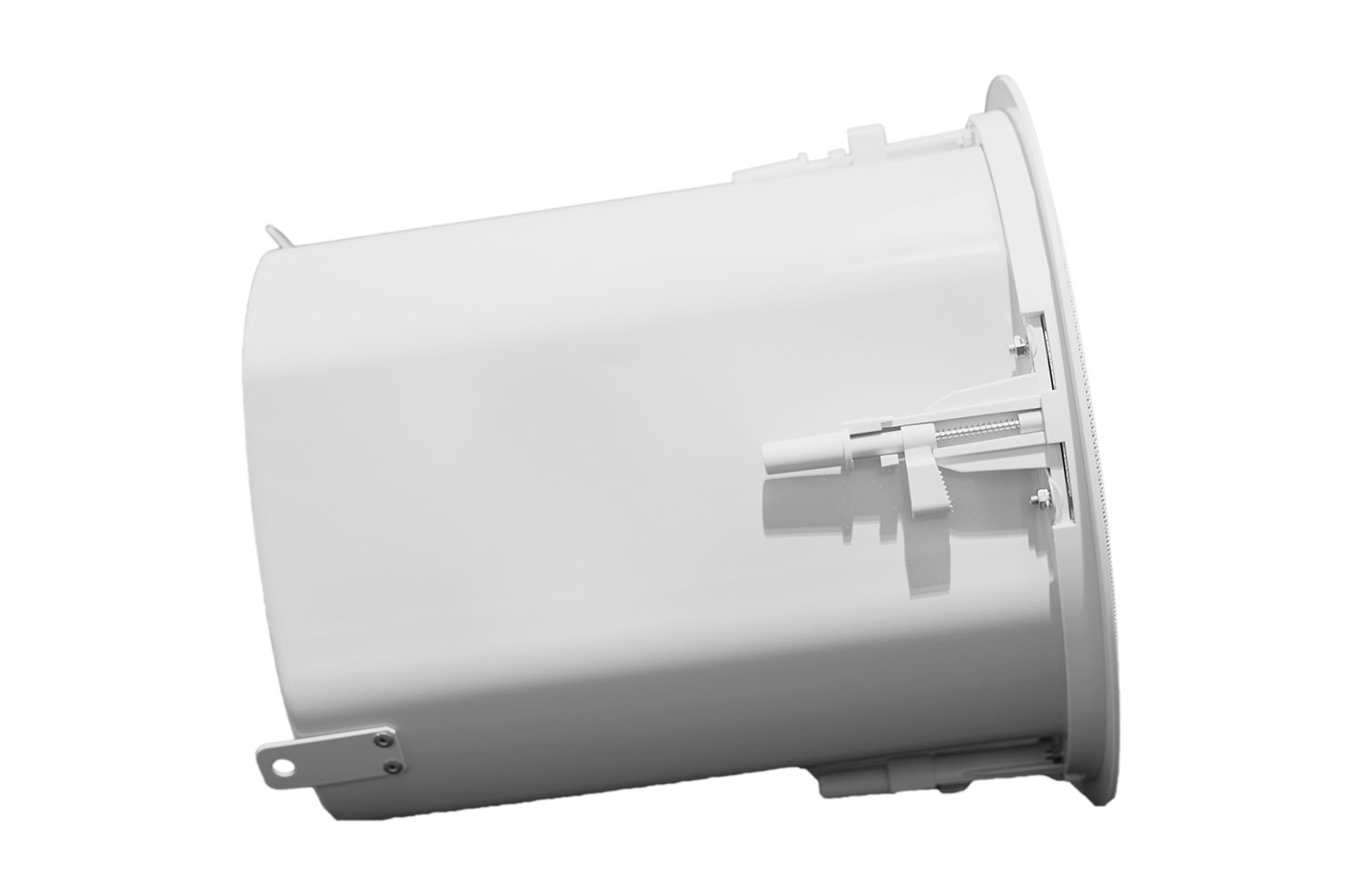

JBL Professional Control 47HC

Immagini più grandi

Altoparlante per Soffitti Alti

Il Control 47HC presenta un diagramma di radiazione stretto di 75° ideale per l'uso in spazi molto riverberanti e applicazioni con soffitti alti. Questo diagramma focalizzato aiuta a minimizzare il suono riflesso dalle superfici dell'ambiente, nonché le anomalie di arrivo temporale da altoparlanti adiacenti, determinando una migliore intelligibilità del parlato. Il Control 47HC offre le stesse caratteristiche sonore del Control 47C/T ed è ideale per centri di transito affollati o ampi spazi di convention center.

Caratteristiche

Direttività Ristretta Ben Definita, Ideale per Soffitti Alti
Fornisce Qualità del Suono e Intelligibilità Migliorate in Ambienti Riverberanti
Tecnologia Conica RBI® Proprietaria per Controllo Coerente della Direttività
Design elegante si adatta a qualsiasi arredamento

Download

Specifications

	Dimensione	Caricato
Control 47HC Spec Sheet aggiornato: apr 2019	297 KB	apr 2019

Manuals

	Versione	Dimensione	Caricato
Ceiling Speaker Accessory Guide versione A, aggiornato: mag 2026	A	127 KB	mag 2026

Brochures

	Versione	Lingua	Dimensione	Caricato
Control Contractor Brochure (2026) aggiornato: mar 2026			21 MB	mar 2026
Control Contractor Brochure (2025) versione A, aggiornato: mar 2026	A		23 MB	mar 2026
Control Contractor Brochure (2024) versione D, aggiornato: feb 2024	D		14 MB	feb 2024
Control 40 Brochure aggiornato: set 2019			716 KB	set 2019

CAD Drawings

	Versione	Dimensione	Caricato
Control 47HC & 40CST 2D Drawing versione B, aggiornato: nov 2020	B	185 KB	nov 2020
Control 47HC & 40CST 3D Drawing versione B, aggiornato: nov 2020	B	1,59 MB	nov 2020

Compliances

	Dimensione	Caricato
Control 40 Series Declaration of Conformity aggiornato: ott 2019	154 KB	ott 2019
JBL Control Series Passive Speakers DoC aggiornato: dic 2019	179 KB	dic 2019

Software

	Versione	Dimensione	Caricato
Distributed System Design (DSD) versione 3.9, aggiornato: nov 2025	3.9	612 KB	nov 2025

Simulation Data

	Dimensione	Caricato
Ease SPK/DLL Files - Full JBL Pro Line aggiornato: mag 2024	21 MB	mag 2024

User Guides

	Dimensione	Caricato
Control 40 Users Guide aggiornato: ott 2020	934 KB	ott 2020

Accessories

	Dimensione	Caricato
MTC-CS-Teth1 Press-In Grille Safety Tether aggiornato: set 2021	204 KB	set 2021

Technical Papers

	Lingua	Dimensione	Caricato
C40 RBI White Paper aggiornato: ago 2021		1,02 MB	ago 2021

Ease Data

	Versione	Dimensione	Caricato
Authorized EASE ADDRESS files aggiornato: ago 2021		1,17 MB	ago 2021
Full EASE ADDRESS Software with JBL Speaker Data versione A, aggiornato: dic 2021	A	11,5 MB	dic 2021

Images

	Dimensione	Caricato
Control 47HC 04 aggiornato: apr 2019	42,2 KB	apr 2019
Control 47HC 03 aggiornato: apr 2019	44,6 KB	apr 2019
Control 47HC 02 aggiornato: apr 2019	146 KB	apr 2019
Control 47HC 01 aggiornato: apr 2019	49,7 KB	apr 2019
Control 47HC HiRes aggiornato: apr 2019	327 KB	apr 2019

Speaker Tunings

	Versione	Dimensione	Caricato
Commercial, CBT, and AWC Tunings 220616 versione A, aggiornato: mag 2023	A	557 KB	mag 2023

Se uno dei link sopra produce caratteri strani nel tuo browser, fai clic destro sul file per salvarlo sul tuo computer.

Parti e assistenza

Specifiche

Frequency Range	55 Hz - 17 kHz
Power Rating	IEC System Long-Term Ratings (low-Z direct): 150 Watts Continuous Program Power 75 Watts Continuous Pink Noise (300W peak), 100 hrs
Sensitivity	93 dB (1kHz - 16 kHz)
Transformer Taps	60 W, 30 W, 15 W, (& 7.5 W @ 70 V), plus transformer bypass
Coverage Angle	75° conical, constant directivity
Impedance	8 ohms (in bypass mode)
Drivers	LF Driver: 165 mm (6.5 in) HF Driver: 25 mm (1 in)
Input Connectors	Two removeable locking 2-pin connectors with screwdown terminals.
Included Accessories	C-rings, tile rails, paint shield, cutout template, Grille
Suspension Tabs	Three, on top panel
Dimensions (Diameter x Depth)	332mm Diameter x 351mm Diameter Depth (13.1 in x 13.8 in)
Maximum SPL (1m)	112 dB (low-impedance, 118 dB peak) 111 dB (top 70V/100V tap)
Color	White
Safety Agency	Suitable for use in air handling spaces per UL1480, UL2043, NFPA90 & NFPA 70. S7232/UL Listed, Signaling Speaker. Transformer UL registered per UL1876. In accordance with IEC60849/EN60849.
Backcan	formed steel (included "blind-mount")
Baffle/Rim	ABS baffle with UL94-V0 flame class fire rating.
Ceiling Cutout Size	307 mm Diameter (12.1 in) diameter (cardboard cutout template included)
Optional Accessories	MTC-19NC New Construction Bracket MTC-19MR Mud Ring Construction Bracket
Plenum Usage	Yes, backcan included

Accessori

MTC-48TRx12 | Barra per Pannelli Sospesi 4' x 4'

Immagini più grandi

Tile Rail per Pannelli Soffitto 4' x 4'

MTC-48TRx12 è una rail di montaggio accessoria per l'installazione di numerosi altoparlanti da soffitto JBL in pannelli soffitto 4 ft x 4 ft
(1200 x 1200 mm; 48 x 48 pollici) in applicazioni di soffitti sospesi.

```html

Può essere utilizzato con qualsiasi diffusore da soffitto JBL dotato del sistema di montaggio con anello C/guida per piastrelle.
Include (al rilascio del prodotto):
• Control 24C/CT Micro & 24CT MicroPlus
• Control 24C/CT, 26C/CT, 19CS/CST
• Control 47C/T, 47LP, 47HC, 40CS/T, 42C
• Control 226C/T
• 8124/8128
• Non per diffusori JBL installati con ponti per piastrelle (come serie CSS, 8138, C227C/CT, modelli serie C300). Contattare il Servizio Clienti JBL Professional per l'elenco di compatibilità più aggiornato.
La scanalatura V invertita fornisce supporto alla griglia della guida per piastrelle in caso di cedimento della piastrella, riducendo al contempo il trasferimento di vibrazioni – e il rumore di rattling – dal sistema di griglia delle piastrelle del soffitto.
Spessore metallico di 1,2 mm (0,05 pollici) che fornisce il supporto aggiuntivo richiesto dalla campata lunga.
Fori di montaggio multipli con anello C. Ulteriori posizioni di fori praticabili dall'installatore.
Un MTC-48TRx12 è un pacco di 12 guide per piastrelle, sufficiente per 6 diffusori (2 per diffusore).

```
