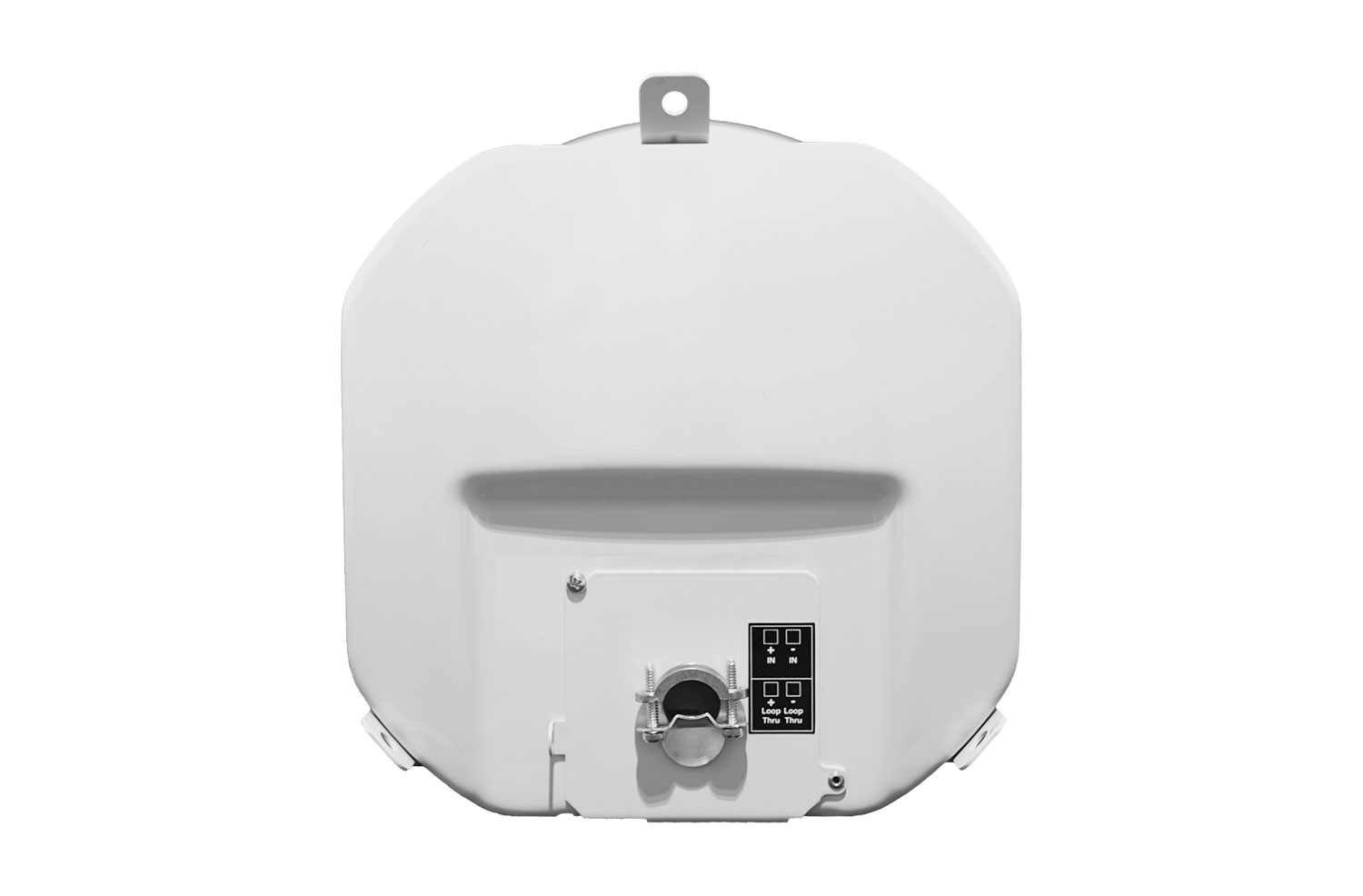

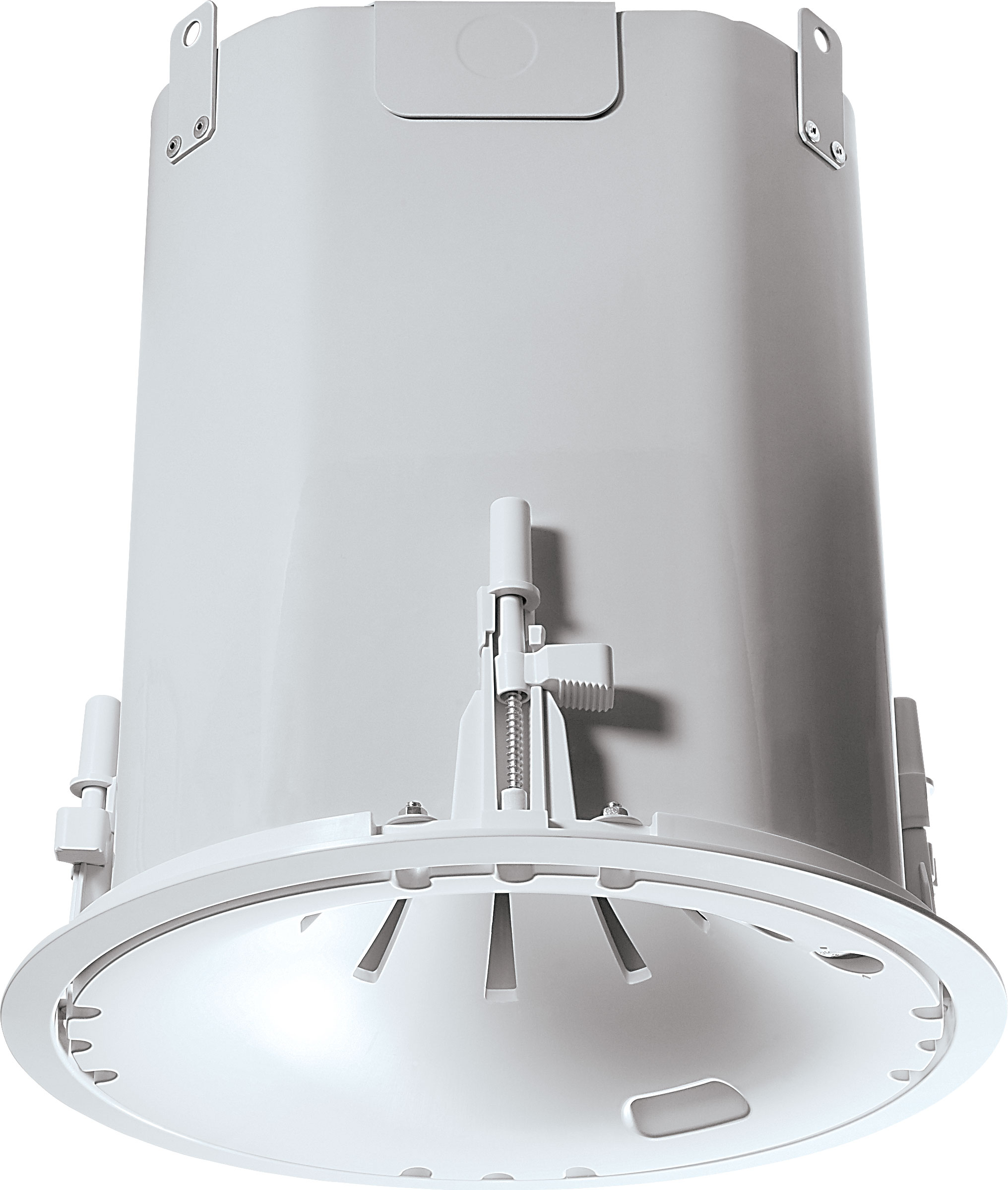

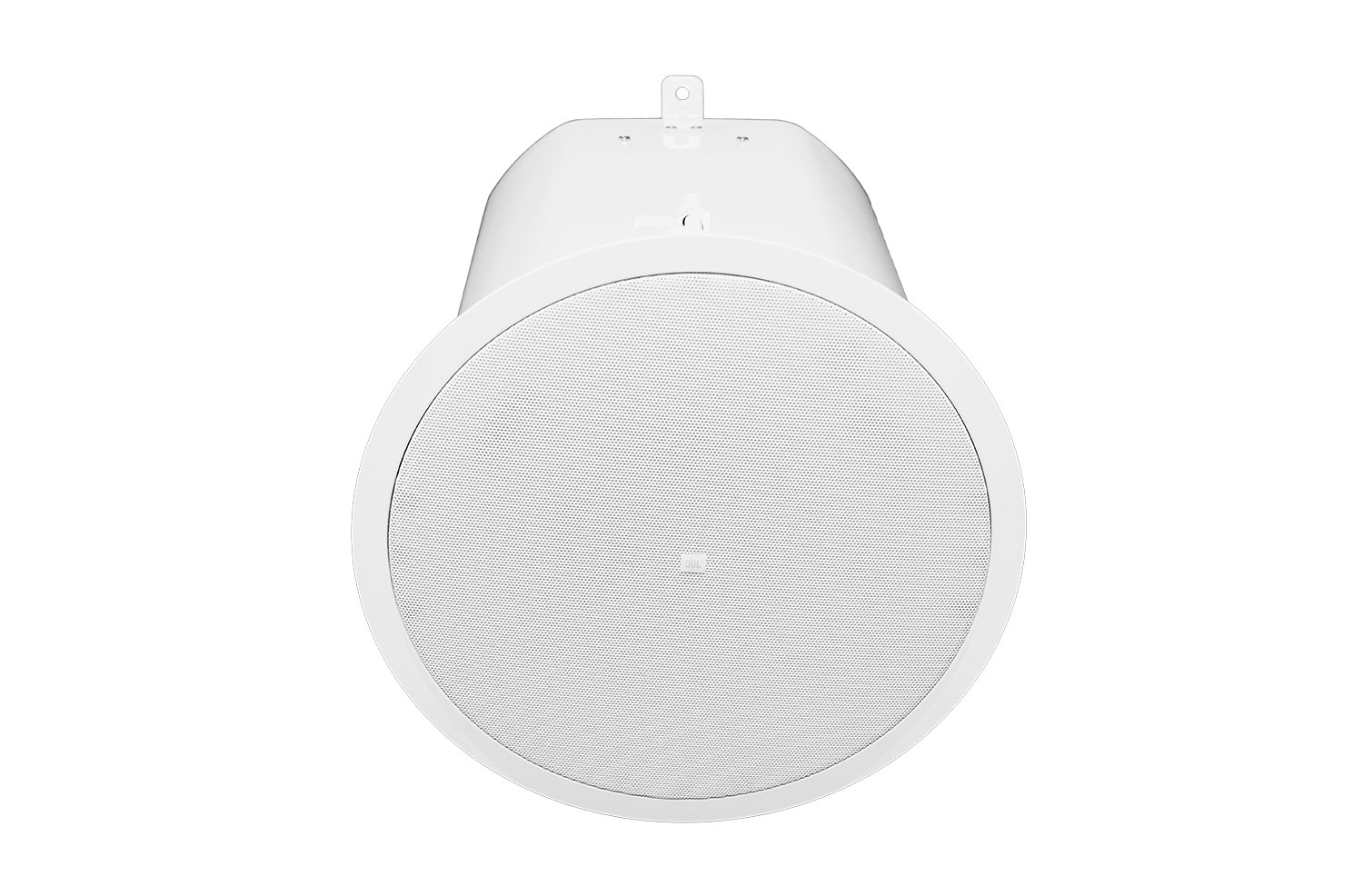

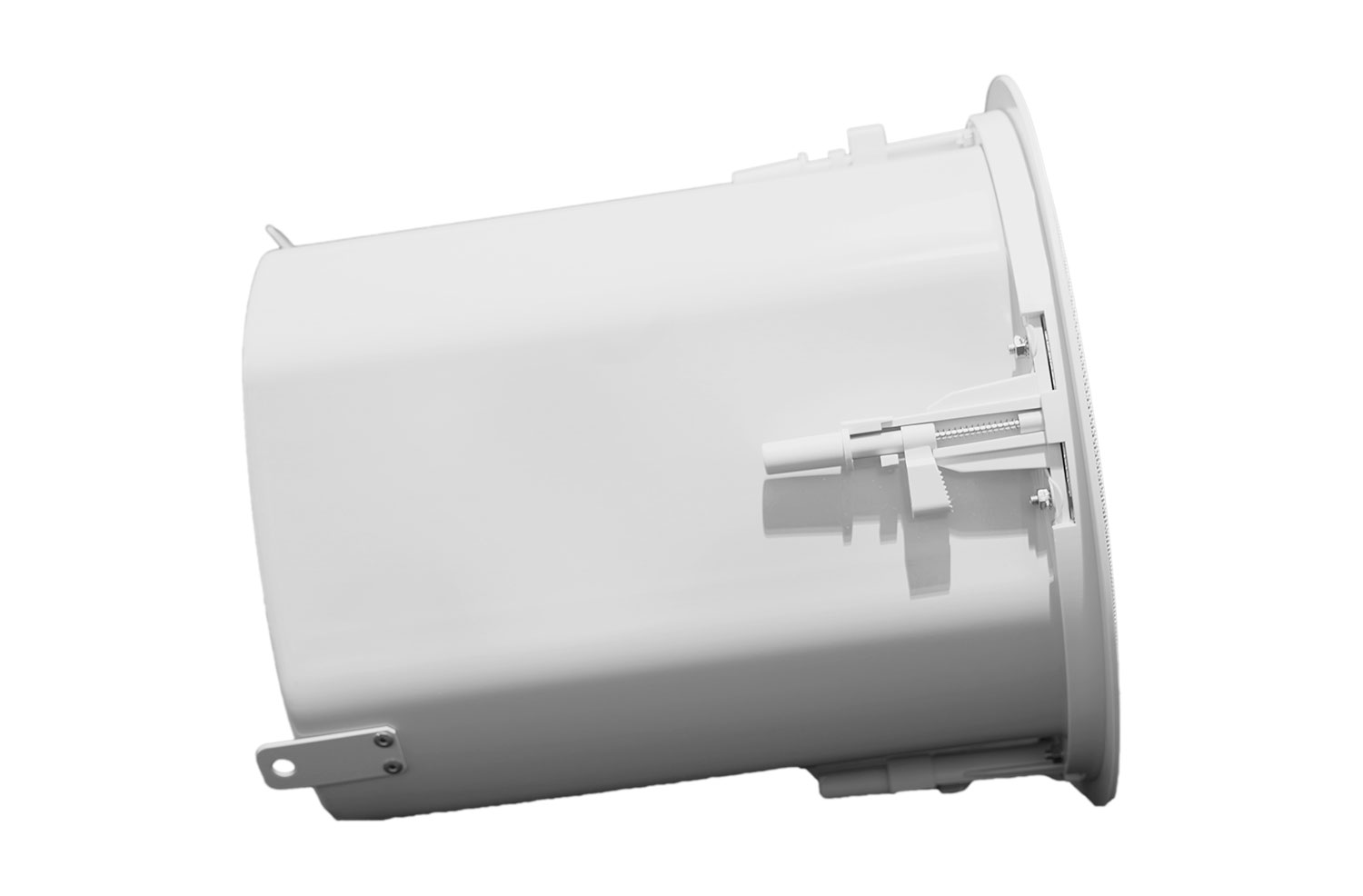

JBL Professional Control 47HC

Większe obrazy

Głośnik do pomieszczeń o wysokich sufitach

Control 47HC wyróżnia się wąskim wzorem kierunkowym o kącie 75° idealnym do użytku w pomieszczeniach o dużej pogłosowości i wysokich sufitach. Ten skoncentrowany wzór pomaga zminimalizować dźwięk odbijający się od powierzchni pomieszczeń oraz anomalie czasu przybycia z sąsiednich głośników, co skutkuje lepszą zrozumiałością mowy. Control 47HC oferuje tę samą charakterystykę dźwiękową co Control 47C/T i idealnie nadaje się do ruchliwych centrów tranzytowych lub dużych hal kongresowych.

Funkcje

Dobrze zdefiniowany wąski wzór kierunkowy, idealny dla wysokich pomieszczeń
Zapewnia lepszą jakość dźwięku i zrozumiałość mowy w pomieszczeniach o dużych odbiciach
Zastrzeżona technologia stożkowa RBI® dla spójnej kontroli wzoru
Elegancki design pasuje do każdego wystroju

Pobrania

Specifications

	Rozmiar	Przesłano
Control 47HC Spec Sheet zaktualizowano: kwi 2019	297 KB	kwi 2019

Manuals

	Wersja	Rozmiar	Przesłano
Ceiling Speaker Accessory Guide wersja A, zaktualizowano: maj 2026	A	127 KB	maj 2026

Brochures

	Wersja	Język	Rozmiar	Przesłano
Control Contractor Brochure (2026) zaktualizowano: mar 2026			21 MB	mar 2026
Control Contractor Brochure (2025) wersja A, zaktualizowano: mar 2026	A		23 MB	mar 2026
Control Contractor Brochure (2024) wersja D, zaktualizowano: lut 2024	D		14 MB	lut 2024
Control 40 Brochure zaktualizowano: wrz 2019			716 KB	wrz 2019

CAD Drawings

	Wersja	Rozmiar	Przesłano
Control 47HC & 40CST 2D Drawing wersja B, zaktualizowano: lis 2020	B	185 KB	lis 2020
Control 47HC & 40CST 3D Drawing wersja B, zaktualizowano: lis 2020	B	1,59 MB	lis 2020

Compliances

	Rozmiar	Przesłano
Control 40 Series Declaration of Conformity zaktualizowano: paź 2019	154 KB	paź 2019
JBL Control Series Passive Speakers DoC zaktualizowano: gru 2019	179 KB	gru 2019

Software

	Wersja	Rozmiar	Przesłano
Distributed System Design (DSD) wersja 3.9, zaktualizowano: lis 2025	3.9	612 KB	lis 2025

Simulation Data

	Rozmiar	Przesłano
Ease SPK/DLL Files - Full JBL Pro Line zaktualizowano: maj 2024	21 MB	maj 2024

User Guides

	Rozmiar	Przesłano
Control 40 Users Guide zaktualizowano: paź 2020	934 KB	paź 2020

Accessories

	Rozmiar	Przesłano
MTC-CS-Teth1 Press-In Grille Safety Tether zaktualizowano: wrz 2021	204 KB	wrz 2021

Technical Papers

	Język	Rozmiar	Przesłano
C40 RBI White Paper zaktualizowano: sie 2021		1,02 MB	sie 2021

Ease Data

	Wersja	Rozmiar	Przesłano
Authorized EASE ADDRESS files zaktualizowano: sie 2021		1,17 MB	sie 2021
Full EASE ADDRESS Software with JBL Speaker Data wersja A, zaktualizowano: gru 2021	A	11,5 MB	gru 2021

Images

	Rozmiar	Przesłano
Control 47HC 04 zaktualizowano: kwi 2019	42,2 KB	kwi 2019
Control 47HC 03 zaktualizowano: kwi 2019	44,6 KB	kwi 2019
Control 47HC 02 zaktualizowano: kwi 2019	146 KB	kwi 2019
Control 47HC 01 zaktualizowano: kwi 2019	49,7 KB	kwi 2019
Control 47HC HiRes zaktualizowano: kwi 2019	327 KB	kwi 2019

Speaker Tunings

	Wersja	Rozmiar	Przesłano
Commercial, CBT, and AWC Tunings 220616 wersja A, zaktualizowano: maj 2023	A	557 KB	maj 2023

Jeśli któryś z powyższych linków wyświetla dziwne znaki w przeglądarce, kliknij plik prawym przyciskiem myszy, aby zapisać go na komputerze.

Części i serwis

Specyfikacje

Frequency Range	55 Hz - 17 kHz
Power Rating	IEC System Long-Term Ratings (low-Z direct): 150 Watts Continuous Program Power 75 Watts Continuous Pink Noise (300W peak), 100 hrs
Sensitivity	93 dB (1kHz - 16 kHz)
Transformer Taps	60 W, 30 W, 15 W, (& 7.5 W @ 70 V), plus transformer bypass
Coverage Angle	75° conical, constant directivity
Impedance	8 ohms (in bypass mode)
Drivers	LF Driver: 165 mm (6.5 in) HF Driver: 25 mm (1 in)
Input Connectors	Two removeable locking 2-pin connectors with screwdown terminals.
Included Accessories	C-rings, tile rails, paint shield, cutout template, Grille
Suspension Tabs	Three, on top panel
Dimensions (Diameter x Depth)	332mm Diameter x 351mm Diameter Depth (13.1 in x 13.8 in)
Maximum SPL (1m)	112 dB (low-impedance, 118 dB peak) 111 dB (top 70V/100V tap)
Color	White
Safety Agency	Suitable for use in air handling spaces per UL1480, UL2043, NFPA90 & NFPA 70. S7232/UL Listed, Signaling Speaker. Transformer UL registered per UL1876. In accordance with IEC60849/EN60849.
Backcan	formed steel (included "blind-mount")
Baffle/Rim	ABS baffle with UL94-V0 flame class fire rating.
Ceiling Cutout Size	307 mm Diameter (12.1 in) diameter (cardboard cutout template included)
Optional Accessories	MTC-19NC New Construction Bracket MTC-19MR Mud Ring Construction Bracket
Plenum Usage	Yes, backcan included

Akcesoria

MTC-48TRx12 | Szyna do Paneli Sufitowych 4' x 4'

Większe obrazy

Szyna do płytek sufitowych 4' x 4'

MTC-48TRx12 jest akcesorialną szyną do płytek do instalacji wielu głośników sufitowych JBL w płytkach sufitowych 4 ft x 4 ft
(1200 x 1200 mm; 48 x 48 cali) w systemach sufitów zawieszonych.

Może być używany z dowolnymi głośnikami sufitowymi JBL wyposażonymi w system montażu C-ring/tile-rail.
Obejmuje (w momencie wydania produktu):
• Control 24C/CT Micro & 24CT MicroPlus
• Control 24C/CT, 26C/CT, 19CS/CST
• Control 47C/T, 47LP, 47HC, 40CS/T, 42C
• Control 226C/T
• 8124/8128
• Nie dotyczy głośników JBL instalowanych za pomocą mostków płytek (takich jak seria CSS, 8138, C227C/CT, modele serii C300). W celu uzyskania najbardziej aktualnej listy kompatybilności skontaktuj się z Obsługą Klienta JBL Professional.
Odwrócony rowek V zapewnia wsparcie dla siatki szyn płytek w przypadku uszkodzenia płytki, jednocześnie redukując przenoszenie wibracji do siatki płytek sufitowych i zmniejszając jej trzeszczenie.
Grubość metalu 1,2 mm (0,05 cala) zapewnia dodatkowe wsparcie wymagane przez długi rozpiętość.
Wiele otworów montażowych C-ring. Dodatkowe lokalizacje otworów mogą być wywiercone przez instalatora.
Jeden MTC-48TRx12 to pakiet zawierający 12 szyn płytek, wystarczający dla 6 głośników (2 na głośnik).
