JBL Professional Control 47HC

拡大画像

High Ceiling Loudspeaker

The Control 47HC features a narrow 75° coverage pattern ideal for use in highly reverberant spaces and high ceiling applications. This focused pattern helps minimize sound reflecting off of room surfaces as well as, time arrival anomalies from adjacent loudspeakers resulting in improved speech intelligibility. The Control 47HC features the same sonic character the Control 47C/T and is ideal for busy transit centers or large convention center spaces.

特長

Well-Defined Narrow Coverage Pattern, Ideal for High Ceilings
Provides Improved Sound Quality/Intelligibility in Reverberant Spaces
Proprietary Conical RBI® Technology for Consistent Pattern Control
Elegant design fits any décor

ダウンロード

Specifications

	サイズ	アップロード日
Control 47HC Spec Sheet 更新: 2019年4月	297KB	2019年4月

Manuals

	バージョン	サイズ	アップロード日
Ceiling Speaker Accessory Guide バージョン A, 更新: 2026年5月	A	127KB	2026年5月

Brochures

	バージョン	言語	サイズ	アップロード日
Control Contractor Brochure (2026) 更新: 2026年3月			21MB	2026年3月
Control Contractor Brochure (2025) バージョン A, 更新: 2026年3月	A		23MB	2026年3月
Control Contractor Brochure (2024) バージョン D, 更新: 2024年2月	D		14MB	2024年2月
Control 40 Brochure 更新: 2019年9月			716KB	2019年9月

CAD Drawings

	バージョン	サイズ	アップロード日
Control 47HC & 40CST 2D Drawing バージョン B, 更新: 2020年11月	B	185KB	2020年11月
Control 47HC & 40CST 3D Drawing バージョン B, 更新: 2020年11月	B	1.59MB	2020年11月

Compliances

	サイズ	アップロード日
Control 40 Series Declaration of Conformity 更新: 2019年10月	154KB	2019年10月
JBL Control Series Passive Speakers DoC 更新: 2019年12月	179KB	2019年12月

Software

	バージョン	サイズ	アップロード日
Distributed System Design (DSD) バージョン 3.9, 更新: 2025年11月	3.9	612KB	2025年11月

Simulation Data

	サイズ	アップロード日
Ease SPK/DLL Files - Full JBL Pro Line 更新: 2024年5月	21MB	2024年5月

User Guides

	サイズ	アップロード日
Control 40 Users Guide 更新: 2020年10月	934KB	2020年10月

Accessories

	サイズ	アップロード日
MTC-CS-Teth1 Press-In Grille Safety Tether 更新: 2021年9月	204KB	2021年9月

Technical Papers

	言語	サイズ	アップロード日
C40 RBI White Paper 更新: 2021年8月		1.02MB	2021年8月

Ease Data

	バージョン	サイズ	アップロード日
Authorized EASE ADDRESS files 更新: 2021年8月		1.17MB	2021年8月
Full EASE ADDRESS Software with JBL Speaker Data バージョン A, 更新: 2021年12月	A	11.5MB	2021年12月

Images

	サイズ	アップロード日

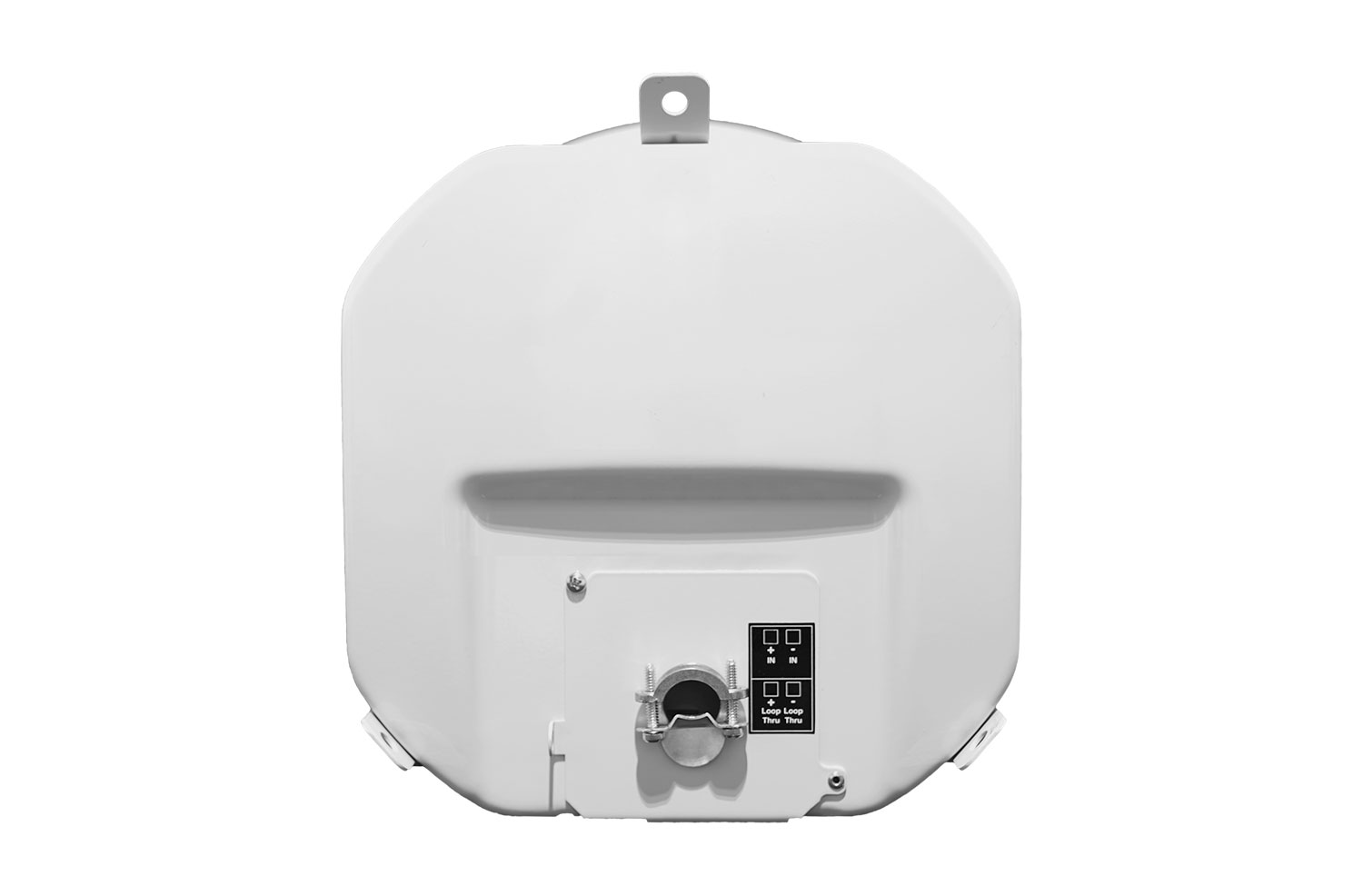

Control 47HC 04 更新: 2019年4月	42.2KB	2019年4月
Control 47HC 03 更新: 2019年4月	44.6KB	2019年4月

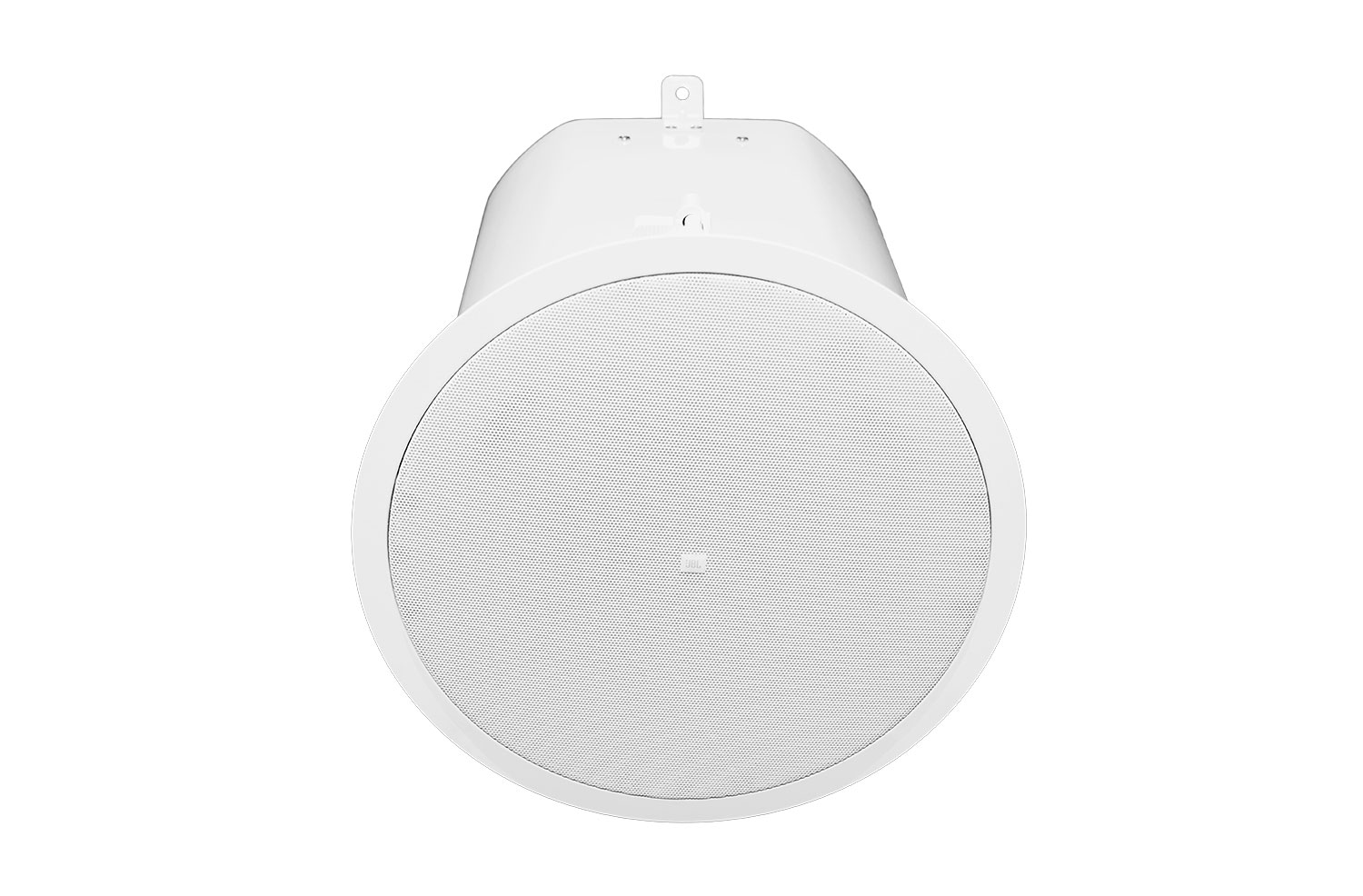

Control 47HC 02 更新: 2019年4月	146KB	2019年4月

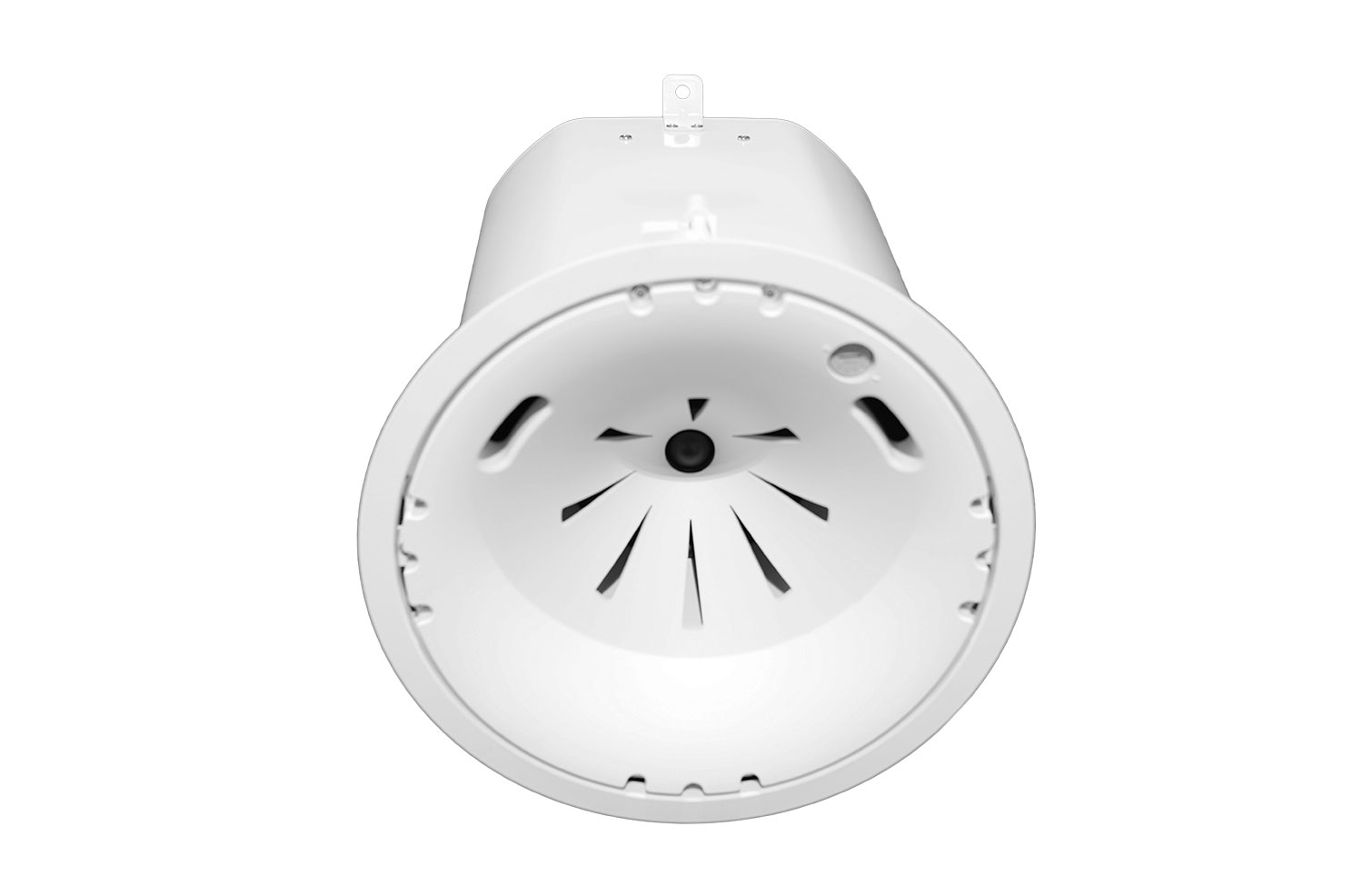

Control 47HC 01 更新: 2019年4月	49.7KB	2019年4月

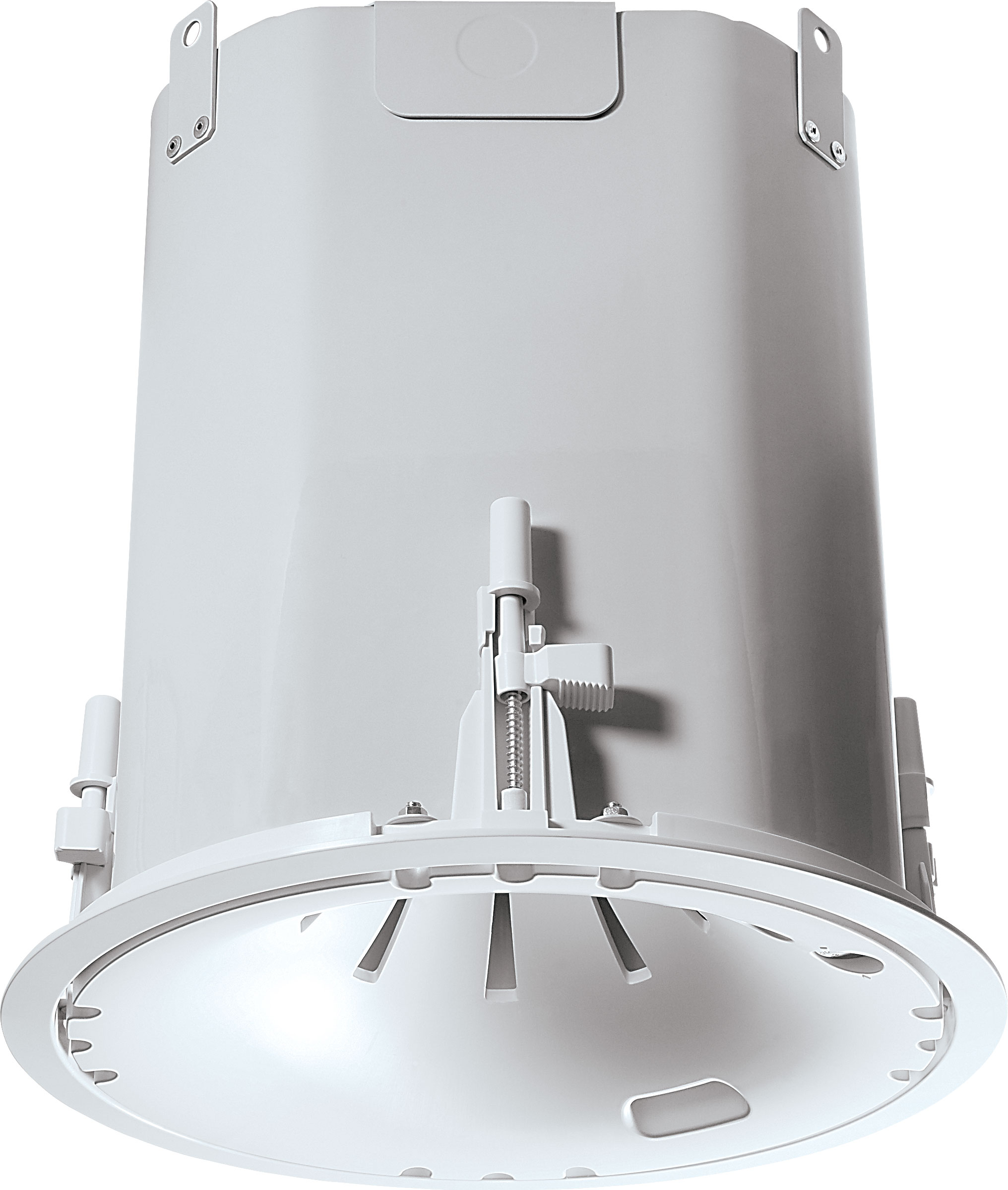

Control 47HC HiRes 更新: 2019年4月	327KB	2019年4月

Speaker Tunings

	バージョン	サイズ	アップロード日
Commercial, CBT, and AWC Tunings 220616 バージョン A, 更新: 2023年5月	A	557KB	2023年5月

上記のリンクをクリックしてブラウザで文字化けが発生する場合は、ファイルを右クリックしてコンピューターに保存してください。

パーツとサービス

仕様

Frequency Range	55 Hz - 17 kHz
Power Rating	IEC System Long-Term Ratings (low-Z direct): 150 Watts Continuous Program Power 75 Watts Continuous Pink Noise (300W peak), 100 hrs
Sensitivity	93 dB (1kHz - 16 kHz)
Transformer Taps	60 W, 30 W, 15 W, (& 7.5 W @ 70 V), plus transformer bypass
Coverage Angle	75° conical, constant directivity
Impedance	8 ohms (in bypass mode)
Drivers	LF Driver: 165 mm (6.5 in) HF Driver: 25 mm (1 in)
Input Connectors	Two removeable locking 2-pin connectors with screwdown terminals.
Included Accessories	C-rings, tile rails, paint shield, cutout template, Grille
Suspension Tabs	Three, on top panel
Dimensions (Diameter x Depth)	332mm Diameter x 351mm Diameter Depth (13.1 in x 13.8 in)
Maximum SPL (1m)	112 dB (low-impedance, 118 dB peak) 111 dB (top 70V/100V tap)
Color	White
Safety Agency	Suitable for use in air handling spaces per UL1480, UL2043, NFPA90 & NFPA 70. S7232/UL Listed, Signaling Speaker. Transformer UL registered per UL1876. In accordance with IEC60849/EN60849.
Backcan	formed steel (included "blind-mount")
Baffle/Rim	ABS baffle with UL94-V0 flame class fire rating.
Ceiling Cutout Size	307 mm Diameter (12.1 in) diameter (cardboard cutout template included)
Optional Accessories	MTC-19NC New Construction Bracket MTC-19MR Mud Ring Construction Bracket
Plenum Usage	Yes, backcan included

アクセサリー

MTC-48TRx12 | 4' x 4' 天井タイル用タイルレール

拡大画像

4' x 4' 天井タイル用タイルレール

MTC-48TRx12は、JBLの多くの天井スピーカーを4フィート×4フィート
(1200 x 1200 mm; 48 x 48インチ)の天井タイルに取り付けるためのアクセサリータイルレールです。吊り天井アプリケーション用です。

```html

JBLのC-ring/タイルレール取り付けシステムを備えたシーリングスピーカーであれば、どのモデルにも使用できます。
含まれるもの（製品リリース時）:
• Control 24C/CT Micro & 24CT MicroPlus
• Control 24C/CT, 26C/CT, 19CS/CST
• Control 47C/T, 47LP, 47HC, 40CS/T, 42C
• Control 226C/T
• 8124/8128
• タイルブリッジで取り付けるJBLスピーカー（CSSシリーズ、8138、C227C/CT、C300シリーズモデルなど）には対応していません。最新の対応機器リストについては、JBL Professionalカスタマーサービスにお問い合わせください。
逆V字溝がタイルレールグリッドを支持し、タイルの破損時の落下を防ぎながら、振動がシーリングタイルグリッドシステムに伝わることを低減し、ガタガタという音を軽減します。
1.2 mm（0.05インチ）の金属厚により、長いスパンに必要な追加的なサポートを提供します。
複数のC-ring取り付け穴があります。施工者が追加の穴位置をドリルで開けることもできます。
1個のMTC-48TRx12は12本のタイルレールのパックで、6個のスピーカー（1スピーカーあたり2本）に対応します。

```
