Control 47HC

مكبر صوت للأسقف العالية

Control 47HC
صور أكبر

مكبر صوت السقف العالي

يتميز Control 47HC بنمط تغطية ضيق بزاوية 75° مثالي للاستخدام في الأماكن عالية الرجع الصوتي وتطبيقات الأسقف العالية. يساعد هذا النمط الموجه على تقليل الصوت المنعكس عن أسطح الغرفة وكذلك الشذوذ في أوقات الوصول من مكبرات الصوت المجاورة مما يؤدي إلى تحسين وضوح الكلام. يتميز Control 47HC بنفس الخصائص الصوتية للـ Control 47C/T ويكون مثالياً لمراكز النقل المزدحمة أو أماكن مراكز المؤتمرات الكبيرة.

الميزات

  • نمط تغطية ضيق محدد جيداً، مثالي للأسقف العالية
  • يوفر جودة صوت ووضوح محسّناً في الأماكن ذات الصدى
  • تقنية RBI® المخروطية الحاصلة على براءة اختراع للتحكم المتسق في النمط
  • التصميم الأنيق يتناسب مع أي ديكور

التنزيلات

Specifications
  الحجم تاريخ التحميل
file type icon Control 47HC Spec Sheet
تم التحديث: أبريل 2019
297 KB أبريل 2019
Manuals
  الإصدار الحجم تاريخ التحميل
file type icon Ceiling Speaker Accessory Guide
الإصدار A, تم التحديث: مايو 2026
127 KB مايو 2026
Brochures
  الإصدار اللغة الحجم تاريخ التحميل
file type icon Control Contractor Brochure (2026)
en تم التحديث: مارس 2026
  en  21 MB مارس 2026
file type icon Control Contractor Brochure (2025)
en الإصدار A, تم التحديث: مارس 2026
en  23 MB مارس 2026
file type icon Control Contractor Brochure (2024)
en الإصدار D, تم التحديث: فبراير 2024
en  14 MB فبراير 2024
file type icon Control 40 Brochure
تم التحديث: سبتمبر 2019
    716 KB سبتمبر 2019
CAD Drawings
  الإصدار الحجم تاريخ التحميل
file type icon Control 47HC & 40CST 2D Drawing
الإصدار B, تم التحديث: نوفمبر 2020
185 KB نوفمبر 2020
file type icon Control 47HC & 40CST 3D Drawing
الإصدار B, تم التحديث: نوفمبر 2020
1.59 MB نوفمبر 2020
Compliances
  الحجم تاريخ التحميل
file type icon Control 40 Series Declaration of Conformity
تم التحديث: أكتوبر 2019
154 KB أكتوبر 2019
file type icon JBL Control Series Passive Speakers DoC
تم التحديث: ديسمبر 2019
179 KB ديسمبر 2019
Software
  الإصدار الحجم تاريخ التحميل
Windows download icon Distributed System Design (DSD)
الإصدار 3.9, تم التحديث: نوفمبر 2025
3.9   612 KB نوفمبر 2025
Simulation Data
  الحجم تاريخ التحميل
file type icon Ease SPK/DLL Files - Full JBL Pro Line
تم التحديث: مايو 2024
21 MB مايو 2024
User Guides
  الحجم تاريخ التحميل
file type icon Control 40 Users Guide
تم التحديث: أكتوبر 2020
934 KB أكتوبر 2020
Accessories
  الحجم تاريخ التحميل
file type icon MTC-CS-Teth1 Press-In Grille Safety Tether
تم التحديث: سبتمبر 2021
204 KB سبتمبر 2021
Technical Papers
  اللغة الحجم تاريخ التحميل
file type icon C40 RBI White Paper
en تم التحديث: أغسطس 2021
en  1.02 MB أغسطس 2021
Ease Data
  الإصدار الحجم تاريخ التحميل
file type icon Authorized EASE ADDRESS files
تم التحديث: أغسطس 2021
  1.17 MB أغسطس 2021
file type icon Full EASE ADDRESS Software with JBL Speaker Data
الإصدار A, تم التحديث: ديسمبر 2021
11.5 MB ديسمبر 2021
Images
  الحجم تاريخ التحميل

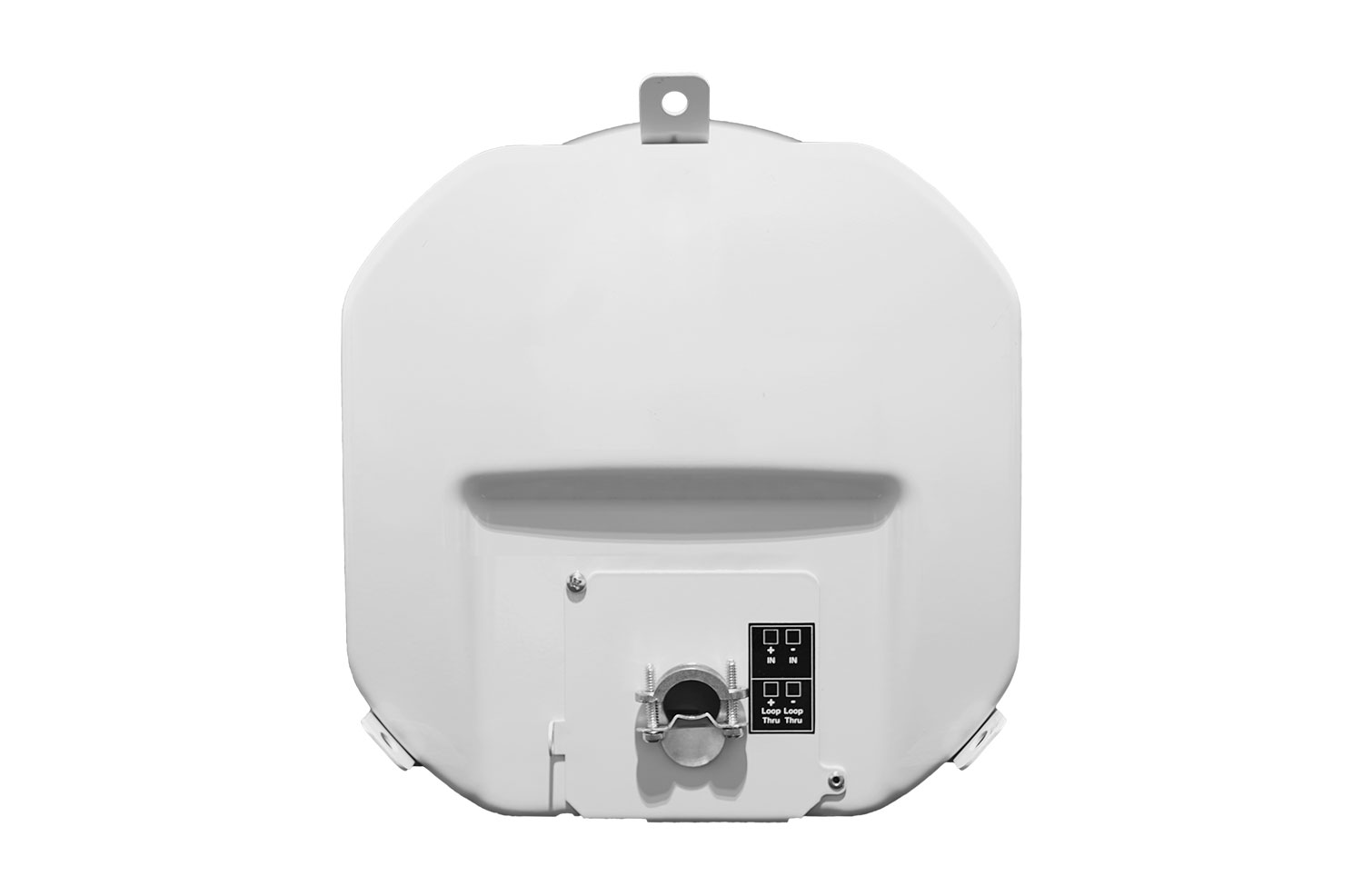

file type icon Control 47HC 04
تم التحديث: أبريل 2019
42.2 KB أبريل 2019

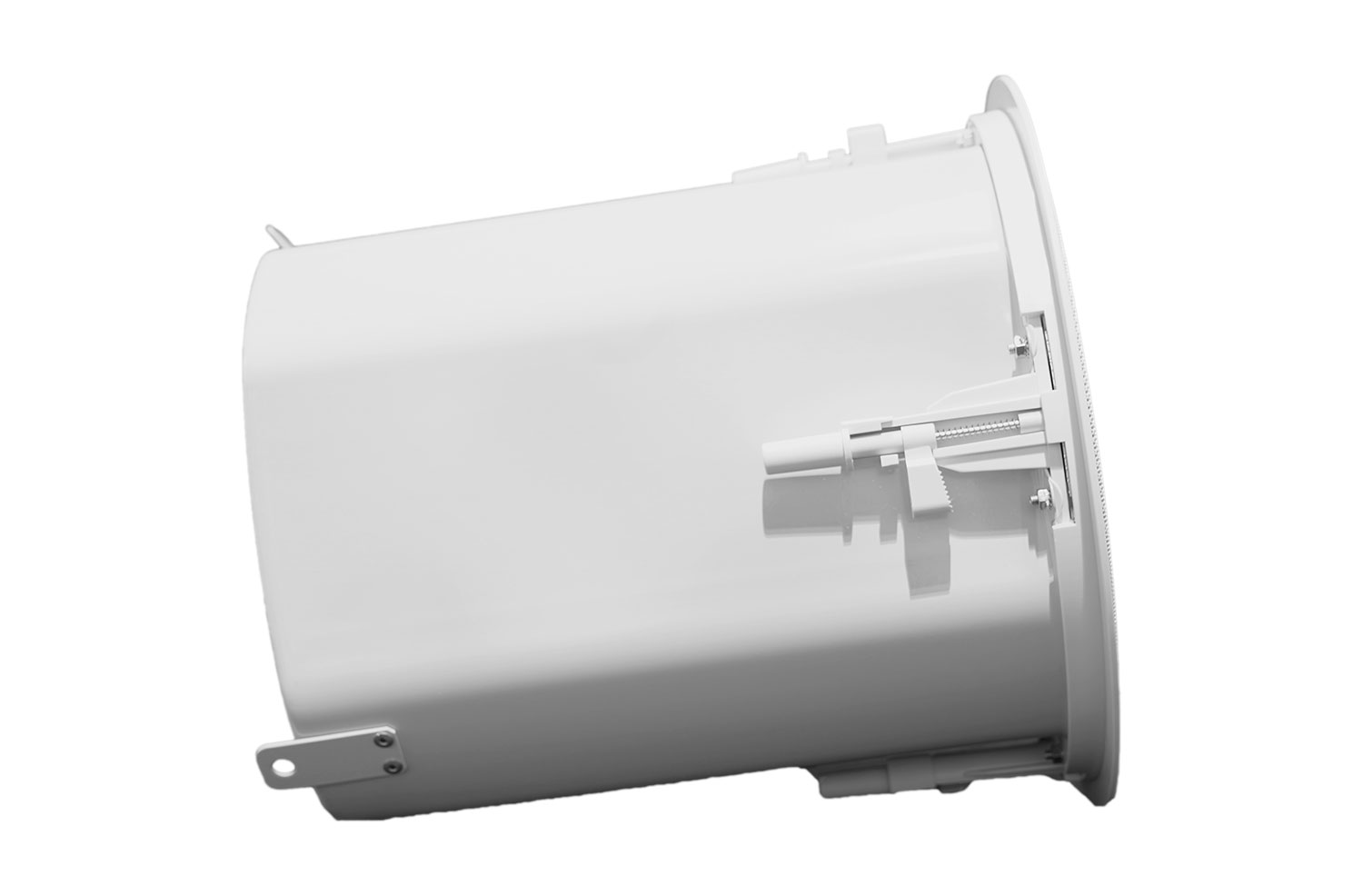

file type icon Control 47HC 03
تم التحديث: أبريل 2019
44.6 KB أبريل 2019

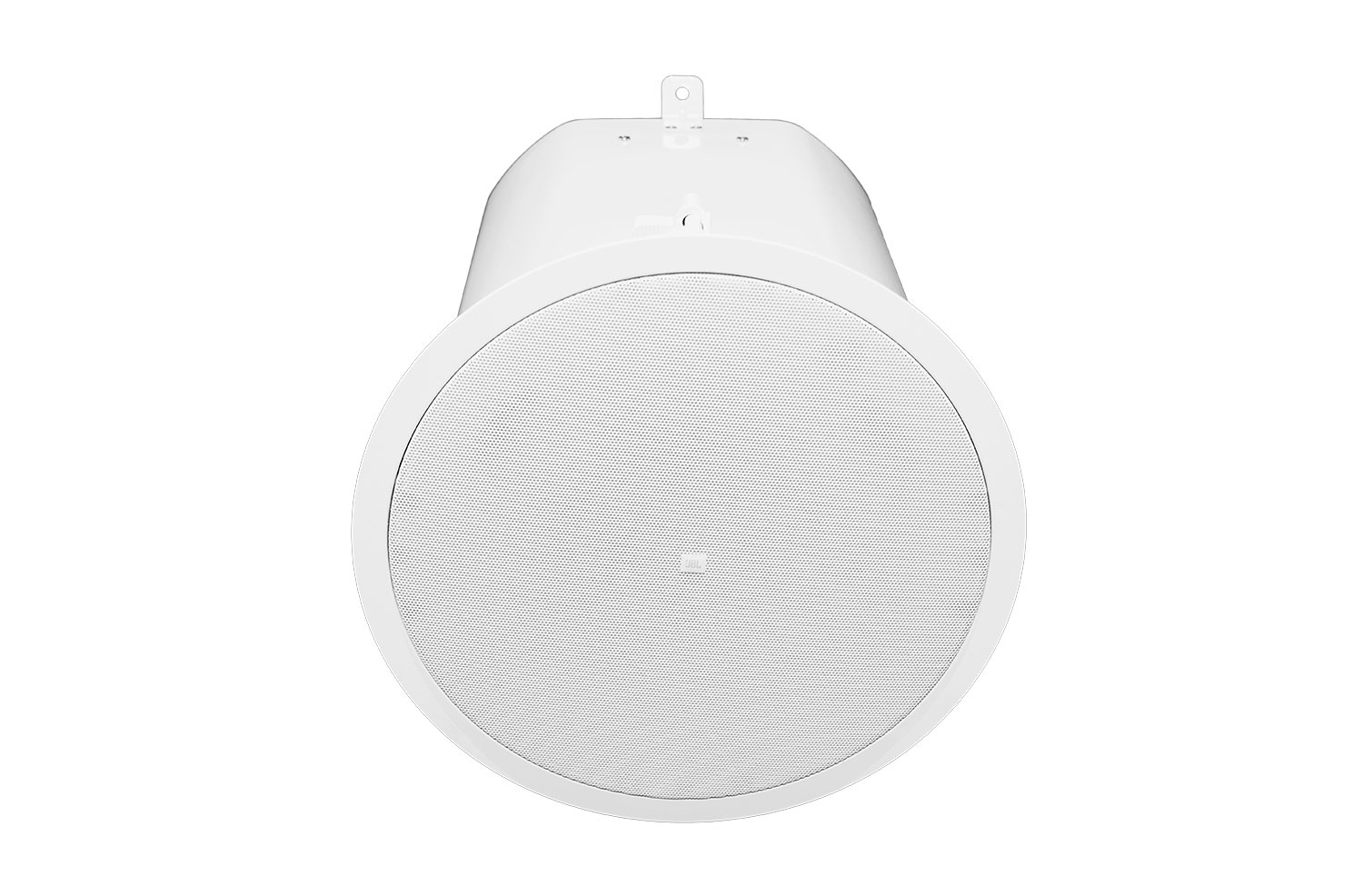

file type icon Control 47HC 02
تم التحديث: أبريل 2019
146 KB أبريل 2019

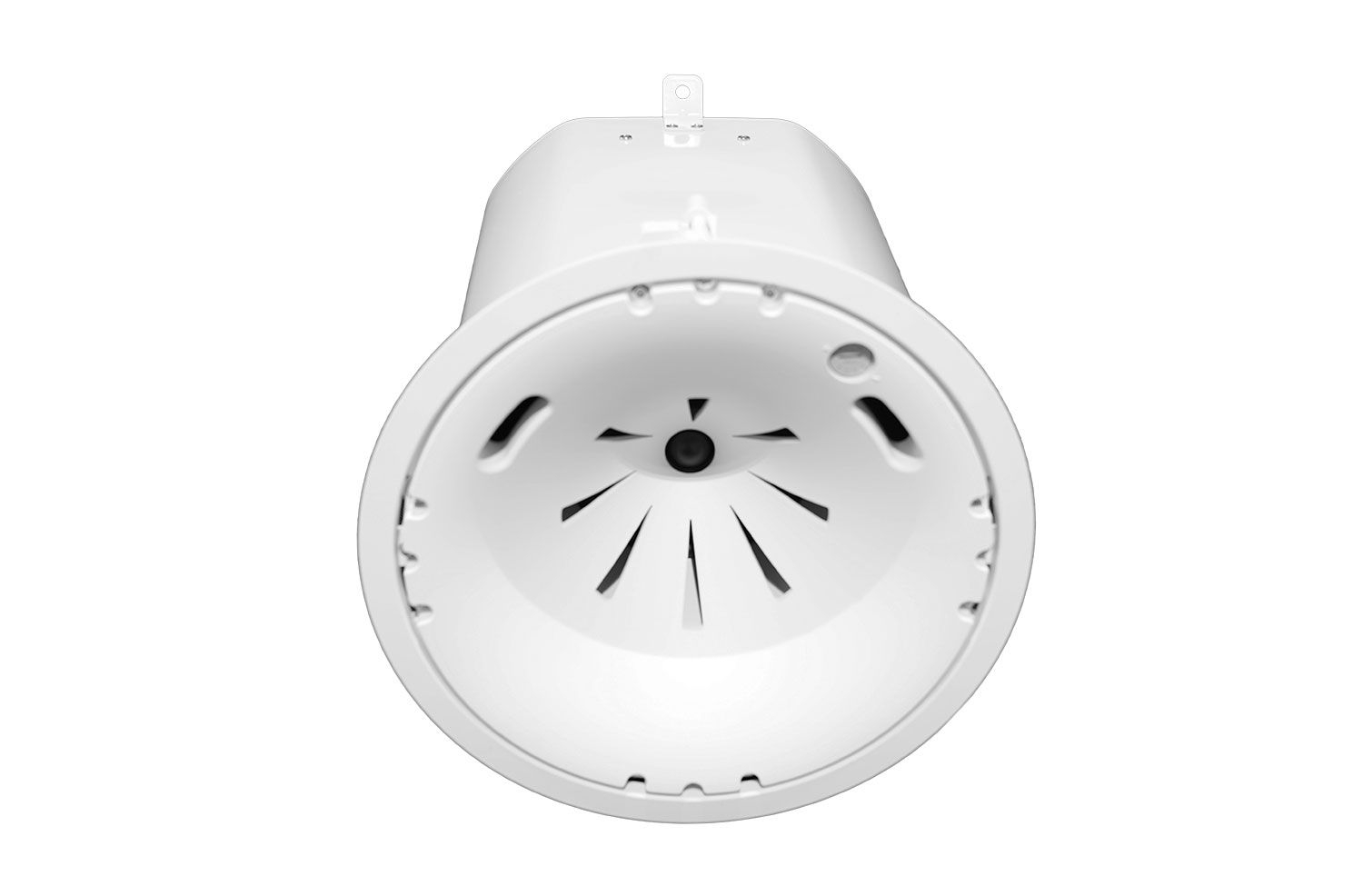

file type icon Control 47HC 01
تم التحديث: أبريل 2019
49.7 KB أبريل 2019

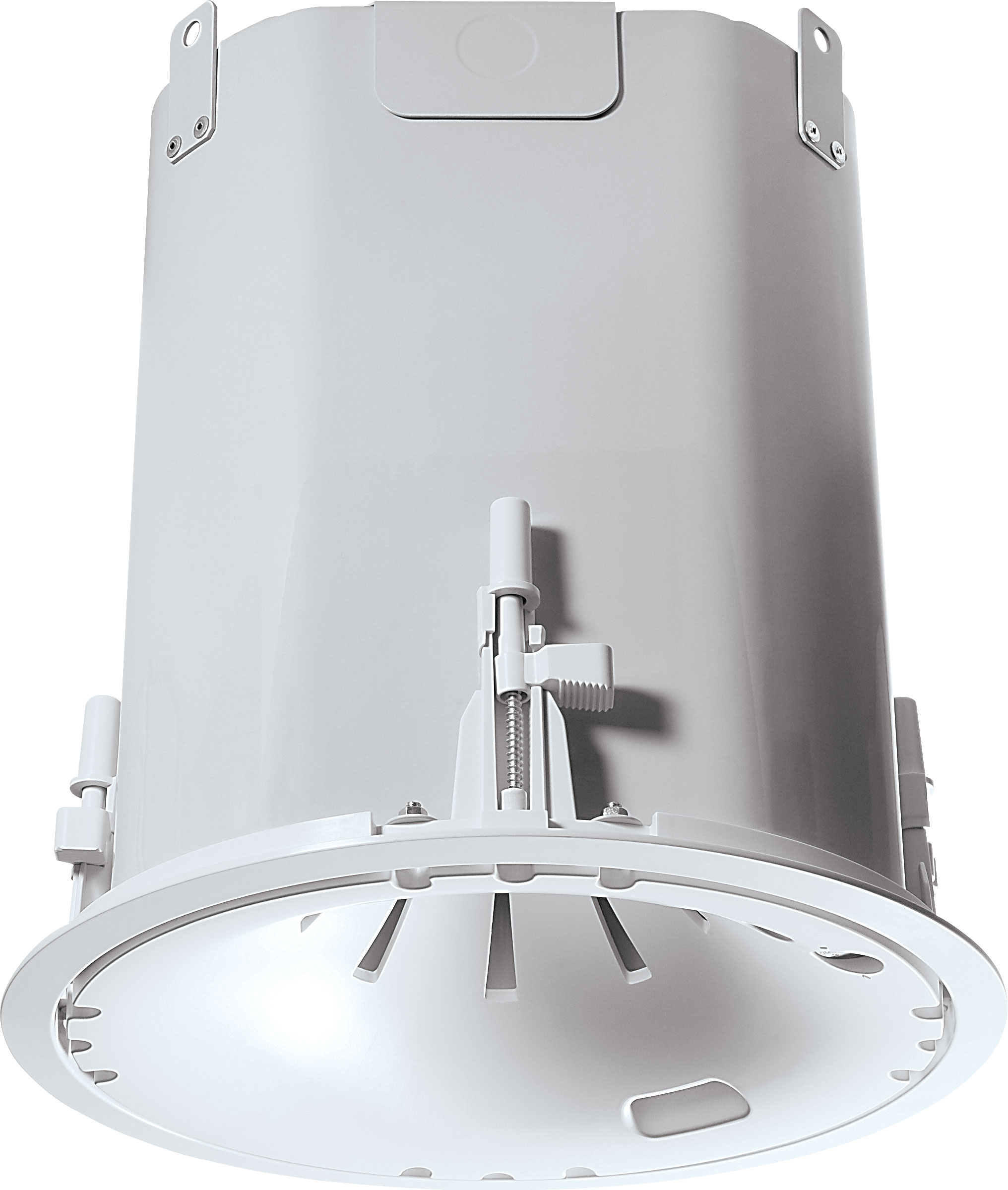

file type icon Control 47HC HiRes
تم التحديث: أبريل 2019
327 KB أبريل 2019
Speaker Tunings
  الإصدار الحجم تاريخ التحميل
file type icon Commercial, CBT, and AWC Tunings 220616
الإصدار A, تم التحديث: مايو 2023
557 KB مايو 2023

إذا أدت أي من الروابط أعلاه إلى أحرف غريبة في متصفحك، يرجى النقر بزر الماوس الأيمن على الملف لحفظه على جهاز الكمبيوتر الخاص بك.

القطع والخدمة

المواصفات

Frequency Range 55 Hz - 17 kHz
Power Rating IEC System Long-Term Ratings (low-Z direct):
150 Watts Continuous Program Power
75 Watts Continuous Pink Noise (300W peak), 100 hrs
Sensitivity 93 dB (1kHz - 16 kHz)
Transformer Taps 60 W, 30 W, 15 W, (& 7.5 W @ 70 V), plus transformer bypass
Coverage Angle 75° conical, constant directivity
Impedance 8 ohms (in bypass mode)
Drivers LF Driver: 165 mm (6.5 in) HF Driver: 25 mm (1 in)
Input Connectors Two removeable locking 2-pin connectors with screwdown terminals.
Included Accessories C-rings, tile rails, paint shield, cutout template, Grille
Suspension Tabs Three, on top panel
Dimensions (Diameter x Depth) 332mm Diameter x 351mm Diameter Depth (13.1 in x 13.8 in)
Maximum SPL (1m) 112 dB (low-impedance, 118 dB peak) 111 dB (top 70V/100V tap)
Color White
Safety Agency Suitable for use in air handling spaces per UL1480, UL2043, NFPA90 & NFPA 70. S7232/UL Listed, Signaling Speaker. Transformer UL registered per UL1876. In accordance with IEC60849/EN60849.
Backcan formed steel (included "blind-mount")
Baffle/Rim ABS baffle with UL94-V0 flame class fire rating.
Ceiling Cutout Size 307 mm Diameter (12.1 in) diameter (cardboard cutout template included)
Optional Accessories MTC-19NC New Construction Bracket MTC-19MR Mud Ring Construction Bracket
Plenum Usage Yes, backcan included

الملحقات

MTC-48TRx12 | قضيب السقف للبلاط المربع 4' x 4'
MTC-48TRx12 Main photo
صور أكبر
MTC-48TRx12 detail thumbnail #1

قضيب التثبيت لبلاط السقف 4' × 4'

MTC-48TRx12 هو قضيب تثبيت إكسسوار لتثبيت العديد من مكبرات الصوت السقفية من JBL في بلاط السقف 4 قدم × 4 قدم
(1200 × 1200 مم؛ 48 × 48 بوصة) في تطبيقات الأسقف المعلقة.

  • يمكن استخدامه مع أي مكبرات سقف JBL مزودة بنظام التركيب C-ring/tile-rail.
    يتضمن (عند إصدار المنتج):
    • Control 24C/CT Micro & 24CT MicroPlus
    • Control 24C/CT, 26C/CT, 19CS/CST
    • Control 47C/T, 47LP, 47HC, 40CS/T, 42C
    • Control 226C/T
    • 8124/8128
    • غير مناسب لمكبرات JBL التي يتم تركيبها باستخدام جسور البلاط (مثل سلسلة CSS، 8138، C227C/CT، نماذج سلسلة C300). تحقق مع خدمة عملاء JBL Professional للحصول على قائمة التوافق الأكثر حداثة.
  • يوفر الأخدود المقلوب على شكل حرف V دعماً لشبكة السكة المعدنية للبلاط في حالة فشل البلاط مع تقليل نقل الاهتزازات إلى نظام شبكة البلاط السقفي والأصوات المزعجة الناجمة عنه.
  • سُمك معدن 1.2 مم (0.05 بوصة) يوفر الدعم الإضافي المطلوب للامتداد الطويل.
  • ثقوب تركيب C-ring متعددة. يمكن للمثبت حفر مواقع ثقب إضافية.
  • عبوة MTC-48TRx12 واحدة تحتوي على 12 سكة بلاط، وهي كافية لـ 6 مكبرات صوت (2 لكل مكبر صوت).
