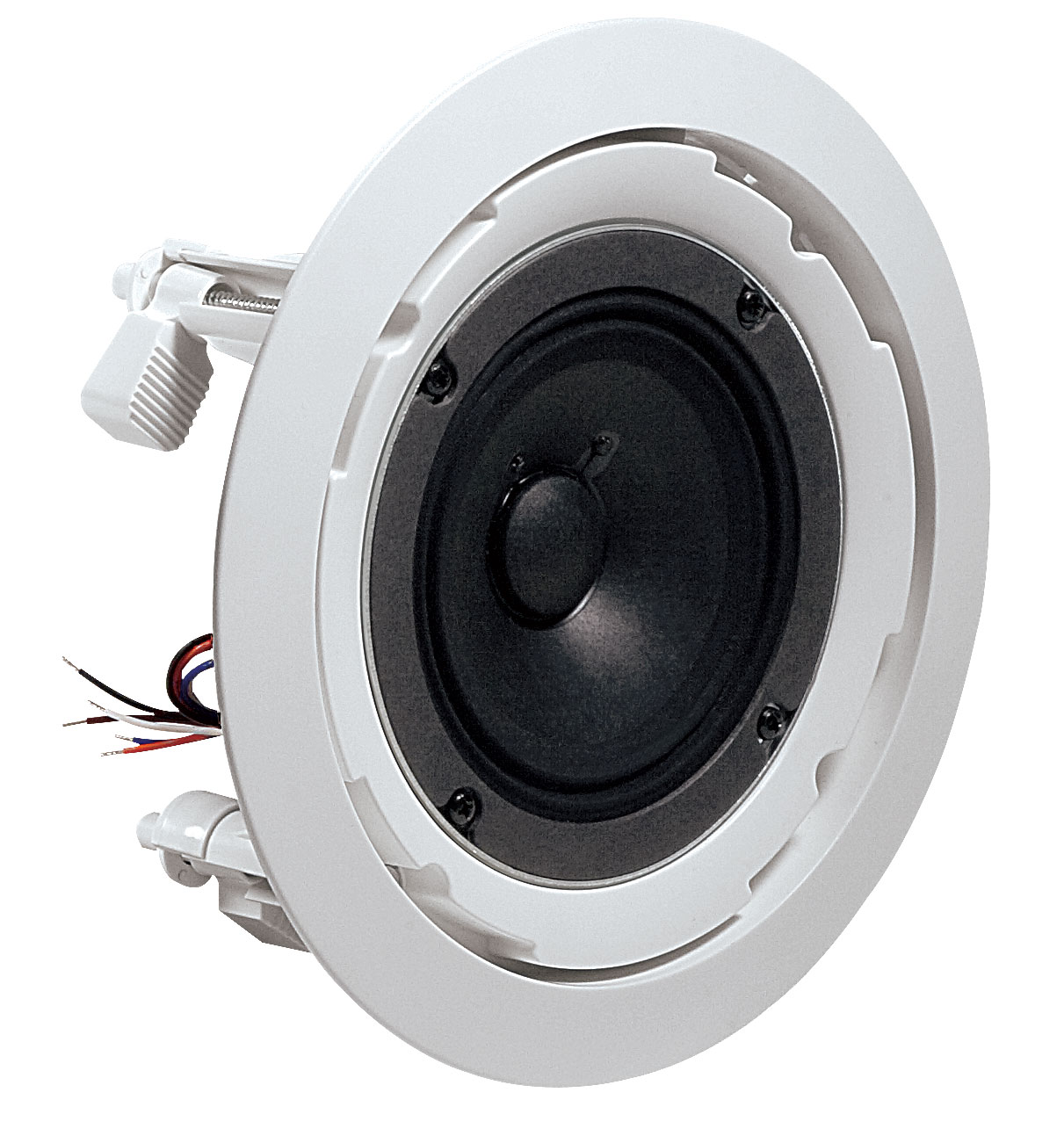

JBL Professional 8124

Hình ảnh lớn hơn

4-inch, Full-range, In-Ceiling Loudspeaker

The 8124 is a 4-inch, full-range, cost-effective loudspeaker for commercial applications. The 8124 features high-fidelity performance in an easy to install package. The system’s high sensitivity drivers deliver maximum sound levels using minimal amplifier power. With its contemporary grill design, 70V/100V taps and an open-back design, the 8100 series brings elegance and performance to basic commercial sound systems, or any application not requiring a backcan for installation.

Tính năng

Clear, High-Fidelity Performance
Dog-ears for easy retrofit installations
High Sensitivity (93 dB, 1W, 1m) for Maximum Power Efficiency
6W Transformer for use of 70V / 100V Distributed Lines

Tải xuống

Specifications

	Kích thước	Đã tải lên
8100 Series Spec Sheet cập nhật: Thg 3 2021	90 KB	Thg 3 2021

Brochures

	Phiên bản	Ngôn ngữ	Kích thước	Đã tải lên
8100 Series Bochure cập nhật: Thg 10 2020			800 KB	Thg 10 2020
Control Contractor Brochure (2024) phiên bản D, cập nhật: Thg 2 2024	D		10 MB	Thg 2 2024
JBL Commercial Brochure cập nhật: Thg 4 2020			2 MB	Thg 4 2020

Compliances

	Kích thước	Đã tải lên
8100 Series Declaration of Conformity cập nhật: Thg 10 2020	80 KB	Thg 10 2020

Software

	Phiên bản	Kích thước	Đã tải lên
Distributed System Design (DSD) phiên bản 3.9, cập nhật: Thg 11 2025	3.9	600 KB	Thg 11 2025

Simulation Data

	Phiên bản	Kích thước	Đã tải lên
JBL Pro ALL CLF Files phiên bản 12-10-21, cập nhật: Thg 5 2023	12-10-21	20 MB	Thg 5 2023

Accessories

	Phiên bản	Kích thước	Đã tải lên
Ceiling Speaker Accessory Guide phiên bản 2026-04, cập nhật: Thg 5 2026	2026-04	600 KB	Thg 5 2026

Speaker Tunings

	Phiên bản	Kích thước	Đã tải lên
Commercial, CBT, and AWC Tunings 220616 phiên bản A, cập nhật: Thg 5 2023	A	600 KB	Thg 5 2023

Images

	Kích thước	Đã tải lên
8124 Hi Res Photo cập nhật: Thg 10 2020	200 KB	Thg 10 2020

Quick Start Guides

	Kích thước	Đã tải lên
Quick Start Guide - JBL 8100 Series cập nhật: Thg 6 2025	400 KB	Thg 6 2025

Nếu bất kỳ liên kết nào ở trên hiển thị ký tự lạ trong trình duyệt của bạn, vui lòng nhấp chuột phải vào tệp để lưu vào máy tính của bạn.

Phụ tùng & Dịch vụ

Thông số kỹ thuật

Drivers	4 in (100 mm), Full-range Driver
Frequency Range	60 Hz – 18 kHz
Sensitivity	93 dB (1 kHz – 8 kHz)
Coverage Angle	130° conical
Transformer Taps	6W, 3W, 1.5W (0.75W at 70V only)
Input Connectors	Bare wires
Dimensions (Diameter x Depth)	8.1 in (206mm) x 3.5 in (89mm)
Weight	2.5lb (1.2kg)
Included Accessories	Sculpted Grille
Optional Accessories	MTC-8124C C-ring, MTC- Rail tile rails
Power Rating	See transformer taps
Maximum SPL (1m)	101 dB ave. (top 70V/100V tap)
Color	White
Baffle/Rim	Plastic
Ceiling Cutout Size	175 mm diameter (6.9 in)
Plenum Usage	Not intended for use in return air plenums
Backcan	No

Phụ kiện

MTC-48TRx12 | Ray Lắp Ráp cho Gạch Trần 4' x 4'

Hình ảnh lớn hơn

Tile Rail cho Gạch Trần 4' x 4'

MTC-48TRx12 là một thanh rail phụ kiện để lắp đặt nhiều loa trần của JBL vào gạch trần 4 ft x 4 ft
(1200 x 1200 mm; 48 x 48 inch) trong các ứng dụng trần treo.

Có thể được sử dụng với bất kỳ loa trần JBL nào có hệ thống lắp đặt C-ring/tile-rail.
Bao gồm (tại lúc phát hành sản phẩm):
• Control 24C/CT Micro & 24CT MicroPlus
• Control 24C/CT, 26C/CT, 19CS/CST
• Control 47C/T, 47LP, 47HC, 40CS/T, 42C
• Control 226C/T
• 8124/8128
• Không dành cho các loa JBL được lắp đặt bằng tile bridges (chẳng hạn như CSS Series, 8138, C227C/CT, C300 Series models). Liên hệ Dịch vụ Khách hàng JBL Professional để biết danh sách tương thích cập nhật nhất.
Rãnh V ngược cung cấp hỗ trợ cho lưới tile rail trong trường hợp tile bị hỏng đồng thời giảm truyền rung động tới – và tiếng kêu từ – hệ thống lưới tile trần.
Độ dày kim loại 1,2 mm (0,05 in) cung cấp hỗ trợ bổ sung cần thiết cho khoảng dài.
Nhiều lỗ lắp đặt C-ring. Các vị trí lỗ bổ sung có thể được khoan bởi nhân viên lắp đặt.
Một MTC-48TRx12 là một gói chứa 12 tile rails, đủ cho 6 loa (2 cho mỗi loa).
