8124

4-tommers, fuldrækkevidde, indbygget lofthøjtaler

8124
Større billeder

4-tommers, fuldtone, indbygningstakhojtaler

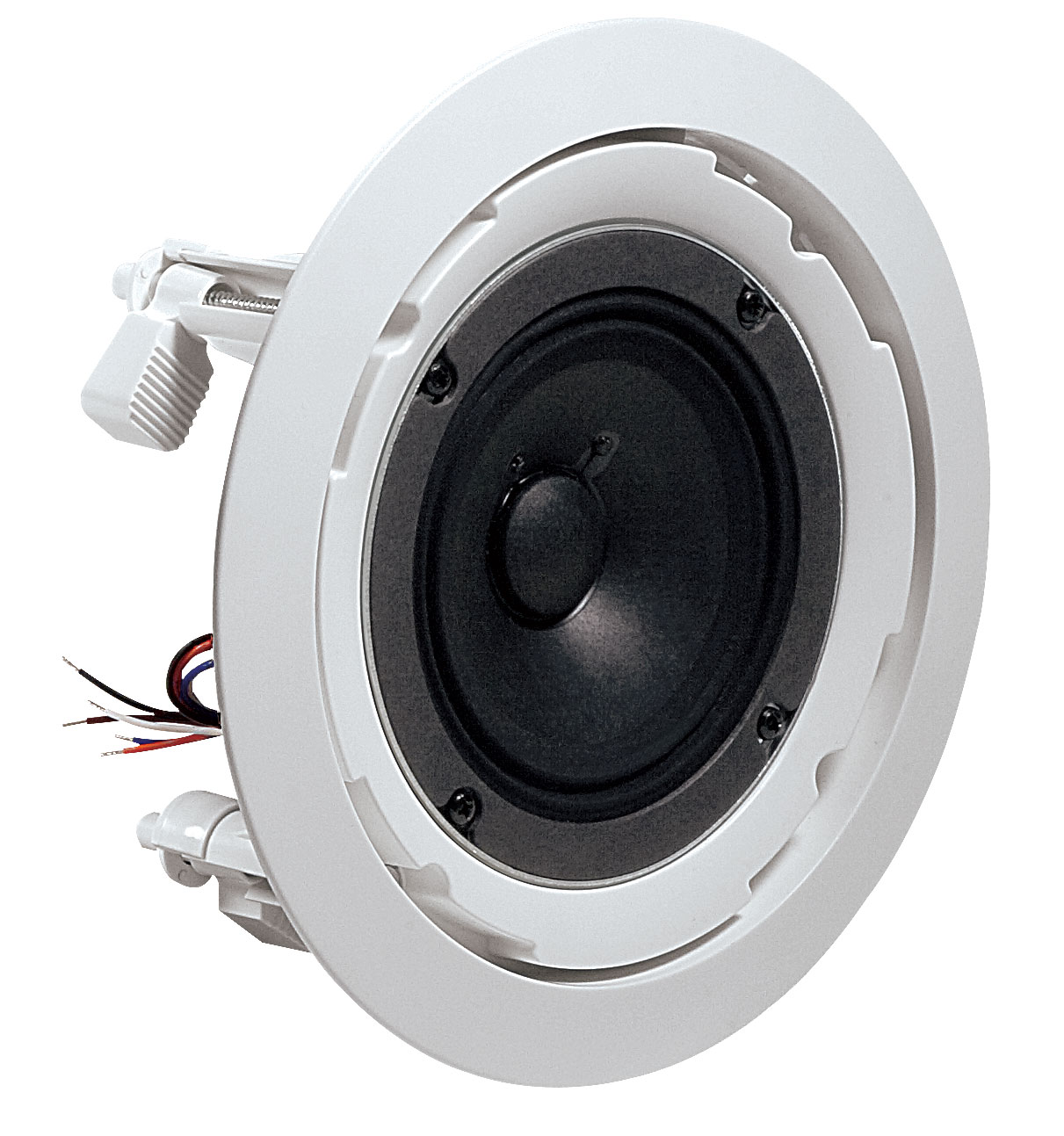

8124 er en 4-tommers, fuldtone, omkostningseffektiv højtaler til kommercielle applikationer. 8124 tilbyder høj-troværdige ydeevner i en nem-at-installere pakke. Systemets følsomme drivere leverer maksimale lydniveauer med minimalt forstærkereffekt. Med sit moderne grilldesign, 70V/100V afgreninger og et åbent bagdesign bringer 8100-serien elegance og ydeevne til grundlæggende kommercielle lydsystemer, eller enhver applikation, der ikke kræver en bagboks til installation.

Funktioner

  • Klar ydeevne med høj lydkvalitet
  • Øretyper for nem retrofit-installation
  • Høj følsomhed (93 dB, 1W, 1m) for maksimal strømeffektivitet
  • 6W transformer til brug på 70V / 100V distribuerede linjer

Downloads

Specifications
  Størrelse Uploadet
file type icon 8100 Series Spec Sheet
opdateret: mar 2021
88,5 kB mar 2021
Brochures
  Version Sprog Størrelse Uploadet
file type icon 8100 Series Bochure
opdateret: okt 2020
    820 kB okt 2020
file type icon Control Contractor Brochure (2024)
en version D, opdateret: feb 2024
en  14 MB feb 2024
file type icon JBL Commercial Brochure
opdateret: apr 2020
    1,64 MB apr 2020
Compliances
  Størrelse Uploadet
80,2 kB okt 2020
Software
  Version Størrelse Uploadet
Windows download icon Distributed System Design (DSD)
version 3.9, opdateret: nov 2025
3.9   612 kB nov 2025
Simulation Data
  Version Størrelse Uploadet
file type icon JBL Pro ALL CLF Files
version 12-10-21, opdateret: maj 2023
12-10-21  24 MB maj 2023
Accessories
  Version Størrelse Uploadet
file type icon Ceiling Speaker Accessory Guide
version 2026-04, opdateret: maj 2026
2026-04  570 kB maj 2026
Speaker Tunings
  Version Størrelse Uploadet
file type icon Commercial, CBT, and AWC Tunings 220616
version A, opdateret: maj 2023
557 kB maj 2023
Images
  Størrelse Uploadet
file type icon 8124 Hi Res Photo
opdateret: okt 2020
195 kB okt 2020
Quick Start Guides
  Størrelse Uploadet
412 kB jun 2025

Hvis nogle af linksene ovenfor resulterer i mærkelige tegn i din browser, skal du højreklikke på filen for at gemme den på din computer.

Reservedele og service

Specifikationer

Drivers 4 in (100 mm), Full-range Driver
Frequency Range 60 Hz – 18 kHz
Sensitivity 93 dB (1 kHz – 8 kHz)
Coverage Angle 130° conical
Transformer Taps 6W, 3W, 1.5W (0.75W at 70V only)
Input Connectors Bare wires
Dimensions (Diameter x Depth) 8.1 in (206mm) x 3.5 in (89mm)
Weight 2.5lb (1.2kg)
Included Accessories Sculpted Grille
Optional Accessories MTC-8124C C-ring, MTC- Rail tile rails
Power Rating See transformer taps
Maximum SPL (1m) 101 dB ave. (top 70V/100V tap)
Color White
Baffle/Rim Plastic
Ceiling Cutout Size 175 mm diameter (6.9 in)
Plenum Usage Not intended for use in return air plenums
Backcan No

Tilbehør

MTC-48TRx12 | Loftpaneleskinner til 4' x 4' loftplader
MTC-48TRx12 Main photo
Større billeder
MTC-48TRx12 detail thumbnail #1

Tile Rail for 4' x 4' Ceiling Tiles

MTC-48TRx12 er et tilbehørsskinne til installation af mange af JBL's lofthøjttalere i 4 ft x 4 ft
(1200 x 1200 mm; 48 x 48 inch) loftsplader i ophængte loftskonstruktioner.

  • Kan bruges med alle JBL-lofttalere med C-ring/tile-rail-monteringssystem.
    Omfatter (ved produktudgivelse):
    • Control 24C/CT Micro & 24CT MicroPlus
    • Control 24C/CT, 26C/CT, 19CS/CST
    • Control 47C/T, 47LP, 47HC, 40CS/T, 42C
    • Control 226C/T
    • 8124/8128
    • Ikke til JBL-talere, der installeres med tile bridges (såsom CSS-serien, 8138, C227C/CT, C300-seriemodeller). Kontakt JBL Professional kundeservice for den mest opdaterede kompatibilitetsliste.
  • Inverteret V-rille giver støtte til tile rail-gitteret i tilfælde af flisefejl og reducerer vibrationstransmission til – og lyd fra – loftsflisegittersystemet.
  • 1,2 mm (0,05 tommer) metaltykkelse giver den yderligere støtte, som det lange spænd kræver.
  • Flere C-ring-monteringshul. Yderligere hulpositioner kan bores af installatøren.
  • Én MTC-48TRx12 er en pakke med 12 tile rails, nok til 6 talere (2 pr. taler).

Dokumentation
MTC-8124C & MTC-8128C | C-Rings for 8124 and 8128 Speakers
MTC-8124C & MTC-8128C Main photo
Større billeder
MTC-8124C & MTC-8128C detail thumbnail #1

MTC-8124C og MTC-8128C er integrerede clips til MTC-RAIL, som fordeler belastningen på loftet.  Der er fire stykker pr. kartoner.


Dokumentation
