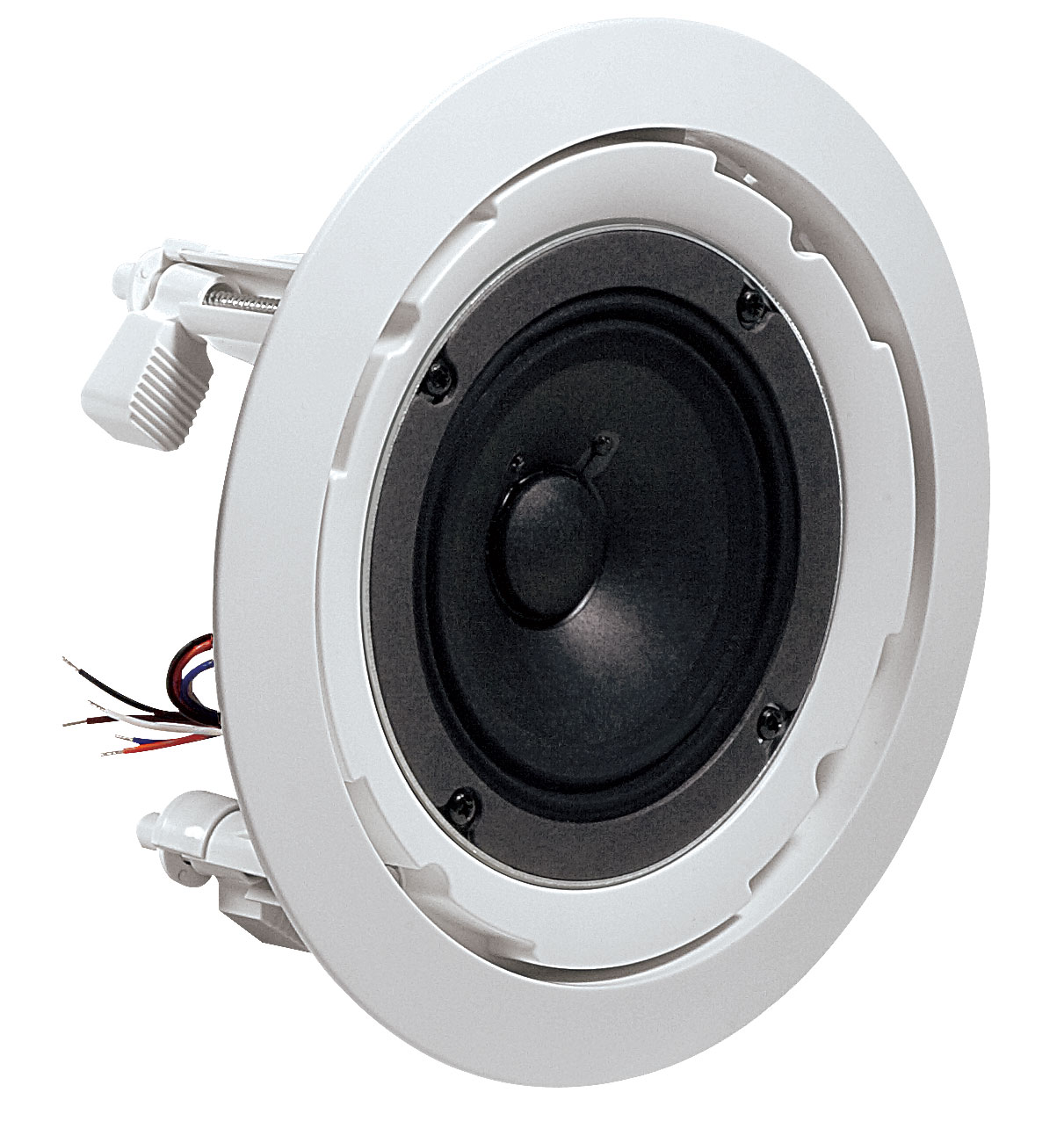

JBL Professional 8124

拡大画像

4-inch, Full-range, In-Ceiling Loudspeaker

The 8124 is a 4-inch, full-range, cost-effective loudspeaker for commercial applications. The 8124 features high-fidelity performance in an easy to install package. The system’s high sensitivity drivers deliver maximum sound levels using minimal amplifier power. With its contemporary grill design, 70V/100V taps and an open-back design, the 8100 series brings elegance and performance to basic commercial sound systems, or any application not requiring a backcan for installation.

特長

Clear, High-Fidelity Performance
Dog-ears for easy retrofit installations
High Sensitivity (93 dB, 1W, 1m) for Maximum Power Efficiency
6W Transformer for use of 70V / 100V Distributed Lines

ダウンロード

Specifications

	サイズ	アップロード日
8100 Series Spec Sheet 更新: 2021年3月	88.5KB	2021年3月

Brochures

	バージョン	言語	サイズ	アップロード日
8100 Series Bochure 更新: 2020年10月			820KB	2020年10月
Control Contractor Brochure (2024) バージョン D, 更新: 2024年2月	D		14MB	2024年2月
JBL Commercial Brochure 更新: 2020年4月			1.64MB	2020年4月

Compliances

	サイズ	アップロード日
8100 Series Declaration of Conformity 更新: 2020年10月	80.2KB	2020年10月

Software

	バージョン	サイズ	アップロード日
Distributed System Design (DSD) バージョン 3.9, 更新: 2025年11月	3.9	612KB	2025年11月

Simulation Data

	バージョン	サイズ	アップロード日
JBL Pro ALL CLF Files バージョン 12-10-21, 更新: 2023年5月	12-10-21	24MB	2023年5月

Accessories

	バージョン	サイズ	アップロード日
Ceiling Speaker Accessory Guide バージョン 2026-04, 更新: 2026年5月	2026-04	570KB	2026年5月

Speaker Tunings

	バージョン	サイズ	アップロード日
Commercial, CBT, and AWC Tunings 220616 バージョン A, 更新: 2023年5月	A	557KB	2023年5月

Images

	サイズ	アップロード日
8124 Hi Res Photo 更新: 2020年10月	195KB	2020年10月

Quick Start Guides

	サイズ	アップロード日
Quick Start Guide - JBL 8100 Series 更新: 2025年6月	412KB	2025年6月

上記のリンクをクリックしてブラウザで文字化けが発生する場合は、ファイルを右クリックしてコンピューターに保存してください。

パーツとサービス

仕様

Drivers	4 in (100 mm), Full-range Driver
Frequency Range	60 Hz – 18 kHz
Sensitivity	93 dB (1 kHz – 8 kHz)
Coverage Angle	130° conical
Transformer Taps	6W, 3W, 1.5W (0.75W at 70V only)
Input Connectors	Bare wires
Dimensions (Diameter x Depth)	8.1 in (206mm) x 3.5 in (89mm)
Weight	2.5lb (1.2kg)
Included Accessories	Sculpted Grille
Optional Accessories	MTC-8124C C-ring, MTC- Rail tile rails
Power Rating	See transformer taps
Maximum SPL (1m)	101 dB ave. (top 70V/100V tap)
Color	White
Baffle/Rim	Plastic
Ceiling Cutout Size	175 mm diameter (6.9 in)
Plenum Usage	Not intended for use in return air plenums
Backcan	No

アクセサリー

MTC-48TRx12 | 4' x 4' 天井タイル用タイルレール

拡大画像

4' x 4' 天井タイル用タイルレール

MTC-48TRx12は、JBLの多くの天井スピーカーを4フィート×4フィート
(1200 x 1200 mm; 48 x 48インチ)の天井タイルに取り付けるためのアクセサリータイルレールです。吊り天井アプリケーション用です。

```html

JBLのC-ring/タイルレール取り付けシステムを備えたシーリングスピーカーであれば、どのモデルにも使用できます。
含まれるもの（製品リリース時）:
• Control 24C/CT Micro & 24CT MicroPlus
• Control 24C/CT, 26C/CT, 19CS/CST
• Control 47C/T, 47LP, 47HC, 40CS/T, 42C
• Control 226C/T
• 8124/8128
• タイルブリッジで取り付けるJBLスピーカー（CSSシリーズ、8138、C227C/CT、C300シリーズモデルなど）には対応していません。最新の対応機器リストについては、JBL Professionalカスタマーサービスにお問い合わせください。
逆V字溝がタイルレールグリッドを支持し、タイルの破損時の落下を防ぎながら、振動がシーリングタイルグリッドシステムに伝わることを低減し、ガタガタという音を軽減します。
1.2 mm（0.05インチ）の金属厚により、長いスパンに必要な追加的なサポートを提供します。
複数のC-ring取り付け穴があります。施工者が追加の穴位置をドリルで開けることもできます。
1個のMTC-48TRx12は12本のタイルレールのパックで、6個のスピーカー（1スピーカーあたり2本）に対応します。

```
