JBL Professional 8124

صور أكبر

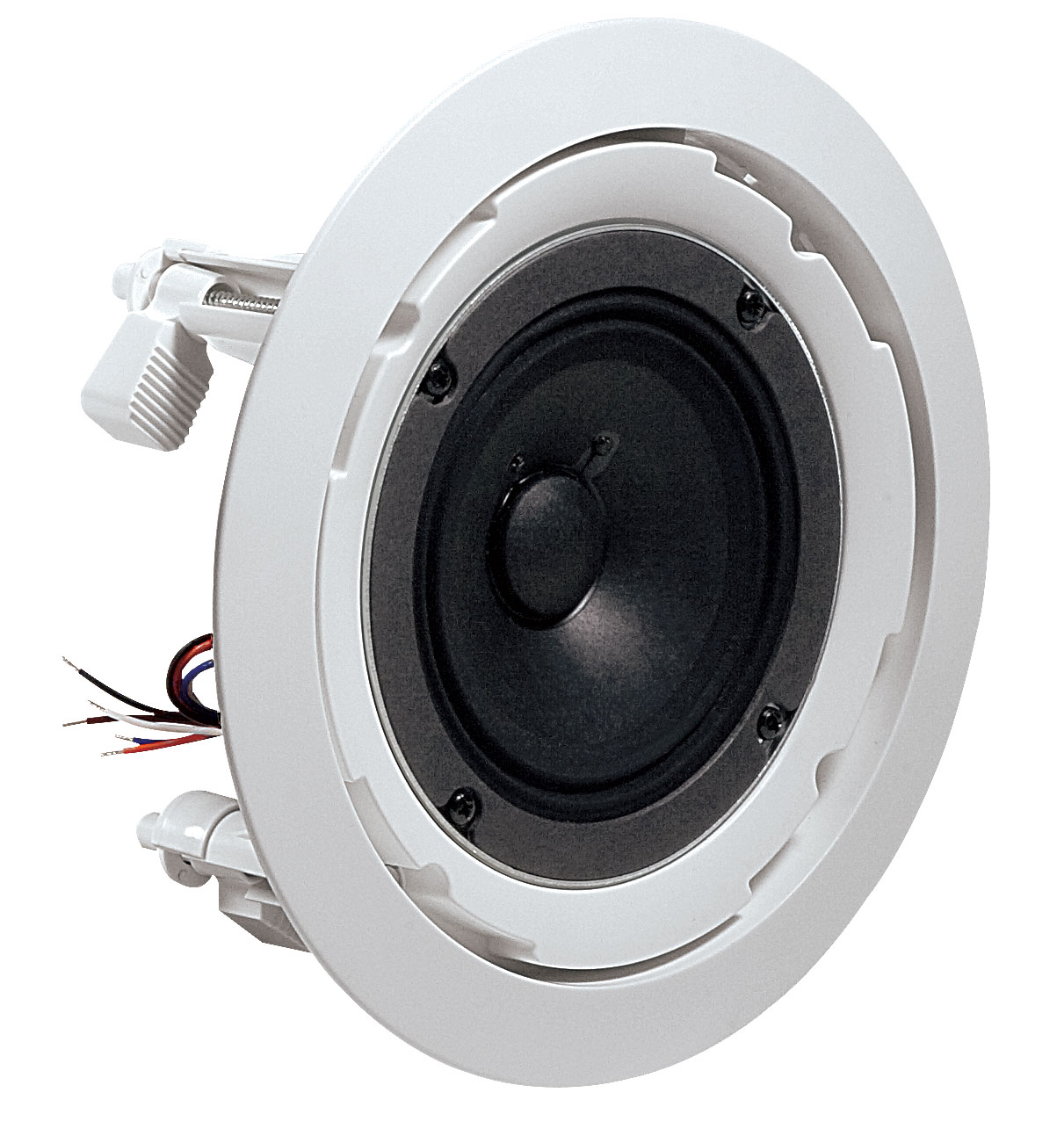

4-inch, Full-range, In-Ceiling Loudspeaker

The 8124 is a 4-inch, full-range, cost-effective loudspeaker for commercial applications. The 8124 features high-fidelity performance in an easy to install package. The system’s high sensitivity drivers deliver maximum sound levels using minimal amplifier power. With its contemporary grill design, 70V/100V taps and an open-back design, the 8100 series brings elegance and performance to basic commercial sound systems, or any application not requiring a backcan for installation.

الميزات

Clear, High-Fidelity Performance
Dog-ears for easy retrofit installations
High Sensitivity (93 dB, 1W, 1m) for Maximum Power Efficiency
6W Transformer for use of 70V / 100V Distributed Lines

التنزيلات

Specifications

	الحجم	تاريخ التحميل
8100 Series Spec Sheet تم التحديث: مارس 2021	88.5 KB	مارس 2021

Brochures

	الإصدار	اللغة	الحجم	تاريخ التحميل
8100 Series Bochure تم التحديث: أكتوبر 2020			820 KB	أكتوبر 2020
Control Contractor Brochure (2024) الإصدار D, تم التحديث: فبراير 2024	D		14 MB	فبراير 2024
JBL Commercial Brochure تم التحديث: أبريل 2020			1.64 MB	أبريل 2020

Compliances

	الحجم	تاريخ التحميل
8100 Series Declaration of Conformity تم التحديث: أكتوبر 2020	80.2 KB	أكتوبر 2020

Software

	الإصدار	الحجم	تاريخ التحميل
Distributed System Design (DSD) الإصدار 3.9, تم التحديث: نوفمبر 2025	3.9	612 KB	نوفمبر 2025

Simulation Data

	الإصدار	الحجم	تاريخ التحميل
JBL Pro ALL CLF Files الإصدار 12-10-21, تم التحديث: مايو 2023	12-10-21	24 MB	مايو 2023

Accessories

	الإصدار	الحجم	تاريخ التحميل
Ceiling Speaker Accessory Guide الإصدار 2026-04, تم التحديث: مايو 2026	2026-04	570 KB	مايو 2026

Speaker Tunings

	الإصدار	الحجم	تاريخ التحميل
Commercial, CBT, and AWC Tunings 220616 الإصدار A, تم التحديث: مايو 2023	A	557 KB	مايو 2023

Images

	الحجم	تاريخ التحميل
8124 Hi Res Photo تم التحديث: أكتوبر 2020	195 KB	أكتوبر 2020

Quick Start Guides

	الحجم	تاريخ التحميل
Quick Start Guide - JBL 8100 Series تم التحديث: يونيو 2025	412 KB	يونيو 2025

إذا أدت أي من الروابط أعلاه إلى أحرف غريبة في متصفحك، يرجى النقر بزر الماوس الأيمن على الملف لحفظه على جهاز الكمبيوتر الخاص بك.

القطع والخدمة

المواصفات

Drivers	4 in (100 mm), Full-range Driver
Frequency Range	60 Hz – 18 kHz
Sensitivity	93 dB (1 kHz – 8 kHz)
Coverage Angle	130° conical
Transformer Taps	6W, 3W, 1.5W (0.75W at 70V only)
Input Connectors	Bare wires
Dimensions (Diameter x Depth)	8.1 in (206mm) x 3.5 in (89mm)
Weight	2.5lb (1.2kg)
Included Accessories	Sculpted Grille
Optional Accessories	MTC-8124C C-ring, MTC- Rail tile rails
Power Rating	See transformer taps
Maximum SPL (1m)	101 dB ave. (top 70V/100V tap)
Color	White
Baffle/Rim	Plastic
Ceiling Cutout Size	175 mm diameter (6.9 in)
Plenum Usage	Not intended for use in return air plenums
Backcan	No

الملحقات

MTC-48TRx12 | قضيب السقف للبلاط المربع 4' x 4'

صور أكبر

قضيب التثبيت لبلاط السقف 4' × 4'

MTC-48TRx12 هو قضيب تثبيت إكسسوار لتثبيت العديد من مكبرات الصوت السقفية من JBL في بلاط السقف 4 قدم × 4 قدم
(1200 × 1200 مم؛ 48 × 48 بوصة) في تطبيقات الأسقف المعلقة.

يمكن استخدامه مع أي مكبرات سقف JBL مزودة بنظام التركيب C-ring/tile-rail.
يتضمن (عند إصدار المنتج):
• Control 24C/CT Micro & 24CT MicroPlus
• Control 24C/CT, 26C/CT, 19CS/CST
• Control 47C/T, 47LP, 47HC, 40CS/T, 42C
• Control 226C/T
• 8124/8128
• غير مناسب لمكبرات JBL التي يتم تركيبها باستخدام جسور البلاط (مثل سلسلة CSS، 8138، C227C/CT، نماذج سلسلة C300). تحقق مع خدمة عملاء JBL Professional للحصول على قائمة التوافق الأكثر حداثة.
يوفر الأخدود المقلوب على شكل حرف V دعماً لشبكة السكة المعدنية للبلاط في حالة فشل البلاط مع تقليل نقل الاهتزازات إلى نظام شبكة البلاط السقفي والأصوات المزعجة الناجمة عنه.
سُمك معدن 1.2 مم (0.05 بوصة) يوفر الدعم الإضافي المطلوب للامتداد الطويل.
ثقوب تركيب C-ring متعددة. يمكن للمثبت حفر مواقع ثقب إضافية.
عبوة MTC-48TRx12 واحدة تحتوي على 12 سكة بلاط، وهي كافية لـ 6 مكبرات صوت (2 لكل مكبر صوت).
