JBL Professional 8124

큰 이미지

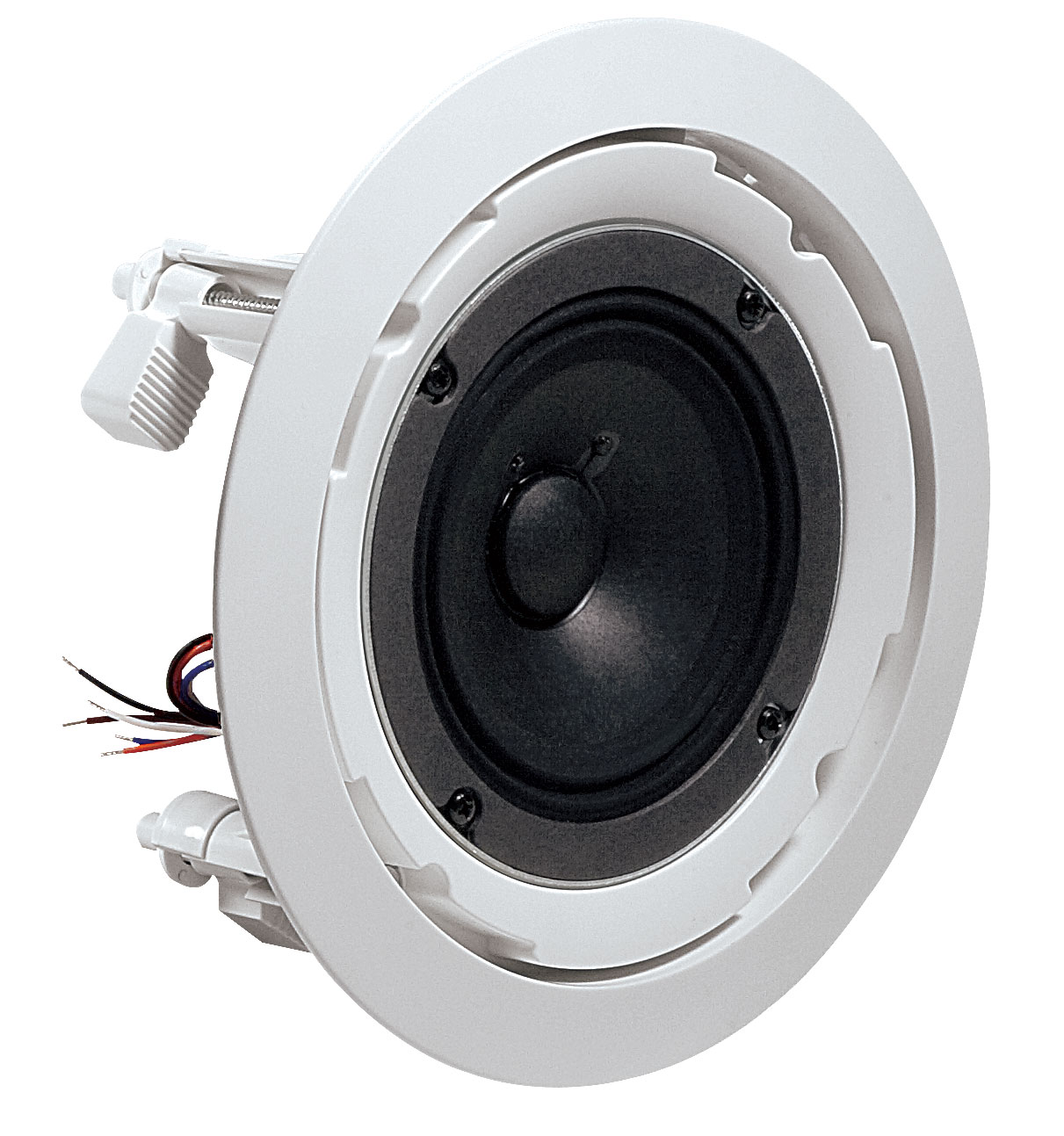

4-inch, Full-range, In-Ceiling Loudspeaker

The 8124 is a 4-inch, full-range, cost-effective loudspeaker for commercial applications. The 8124 features high-fidelity performance in an easy to install package. The system’s high sensitivity drivers deliver maximum sound levels using minimal amplifier power. With its contemporary grill design, 70V/100V taps and an open-back design, the 8100 series brings elegance and performance to basic commercial sound systems, or any application not requiring a backcan for installation.

특징

Clear, High-Fidelity Performance
Dog-ears for easy retrofit installations
High Sensitivity (93 dB, 1W, 1m) for Maximum Power Efficiency
6W Transformer for use of 70V / 100V Distributed Lines

다운로드

Specifications

	크기	업로드 날짜
8100 Series Spec Sheet 업데이트: 2021년 3월	88.5KB	2021년 3월

Brochures

	버전	언어	크기	업로드 날짜
8100 Series Bochure 업데이트: 2020년 10월			820KB	2020년 10월
Control Contractor Brochure (2024) 버전 D, 업데이트: 2024년 2월	D		14MB	2024년 2월
JBL Commercial Brochure 업데이트: 2020년 4월			1.64MB	2020년 4월

Compliances

	크기	업로드 날짜
8100 Series Declaration of Conformity 업데이트: 2020년 10월	80.2KB	2020년 10월

Software

	버전	크기	업로드 날짜
Distributed System Design (DSD) 버전 3.9, 업데이트: 2025년 11월	3.9	612KB	2025년 11월

Simulation Data

	버전	크기	업로드 날짜
JBL Pro ALL CLF Files 버전 12-10-21, 업데이트: 2023년 5월	12-10-21	24MB	2023년 5월

Accessories

	버전	크기	업로드 날짜
Ceiling Speaker Accessory Guide 버전 2026-04, 업데이트: 2026년 5월	2026-04	570KB	2026년 5월

Speaker Tunings

	버전	크기	업로드 날짜
Commercial, CBT, and AWC Tunings 220616 버전 A, 업데이트: 2023년 5월	A	557KB	2023년 5월

Images

	크기	업로드 날짜
8124 Hi Res Photo 업데이트: 2020년 10월	195KB	2020년 10월

Quick Start Guides

	크기	업로드 날짜
Quick Start Guide - JBL 8100 Series 업데이트: 2025년 6월	412KB	2025년 6월

위의 링크 중 하나에서 브라우저에 이상한 문자가 표시되면, 파일을 마우스 오른쪽 버튼으로 클릭하여 컴퓨터에 저장하세요.

부품 및 서비스

사양

Drivers	4 in (100 mm), Full-range Driver
Frequency Range	60 Hz – 18 kHz
Sensitivity	93 dB (1 kHz – 8 kHz)
Coverage Angle	130° conical
Transformer Taps	6W, 3W, 1.5W (0.75W at 70V only)
Input Connectors	Bare wires
Dimensions (Diameter x Depth)	8.1 in (206mm) x 3.5 in (89mm)
Weight	2.5lb (1.2kg)
Included Accessories	Sculpted Grille
Optional Accessories	MTC-8124C C-ring, MTC- Rail tile rails
Power Rating	See transformer taps
Maximum SPL (1m)	101 dB ave. (top 70V/100V tap)
Color	White
Baffle/Rim	Plastic
Ceiling Cutout Size	175 mm diameter (6.9 in)
Plenum Usage	Not intended for use in return air plenums
Backcan	No

액세서리

MTC-48TRx12 | 4' x 4' 천장 타일용 타일 레일

큰 이미지

4' x 4' 천장 타일용 타일 레일

MTC-48TRx12는 JBL의 많은 천장 스피커를 4 ft x 4 ft
(1200 x 1200 mm; 48 x 48 인치) 천장 타일에 설치하기 위한 액세서리 타일 레일로, 매달린 천장 응용 분야에 사용됩니다.

```html

C-ring/타일-레일 마운팅 시스템이 있는 모든 JBL 천장 스피커와 함께 사용할 수 있습니다.
포함 항목(제품 출시 시):
• Control 24C/CT Micro & 24CT MicroPlus
• Control 24C/CT, 26C/CT, 19CS/CST
• Control 47C/T, 47LP, 47HC, 40CS/T, 42C
• Control 226C/T
• 8124/8128
• 타일 브릿지로 설치되는 JBL 스피커(예: CSS Series, 8138, C227C/CT, C300 Series 모델)에는 사용할 수 없습니다. 최신 호환성 목록은 JBL Professional 고객 서비스에 문의하시기 바랍니다.
역방향 V-groove는 타일 실패 시 타일 레일 그리드에 지지력을 제공하면서 천장 타일 그리드 시스템으로의 진동 전달 및 소음 발생을 줄입니다.
1.2 mm(0.05 in) 금속 두께는 긴 스팬에 필요한 추가 지지력을 제공합니다.
여러 C-ring 마운팅 홀이 있습니다. 추가 홀 위치는 설치자가 드릴링할 수 있습니다.
하나의 MTC-48TRx12는 12개의 타일 레일 팩으로, 6개의 스피커에 충분합니다(스피커당 2개).

```
