JBL Professional 8124

Grandes images

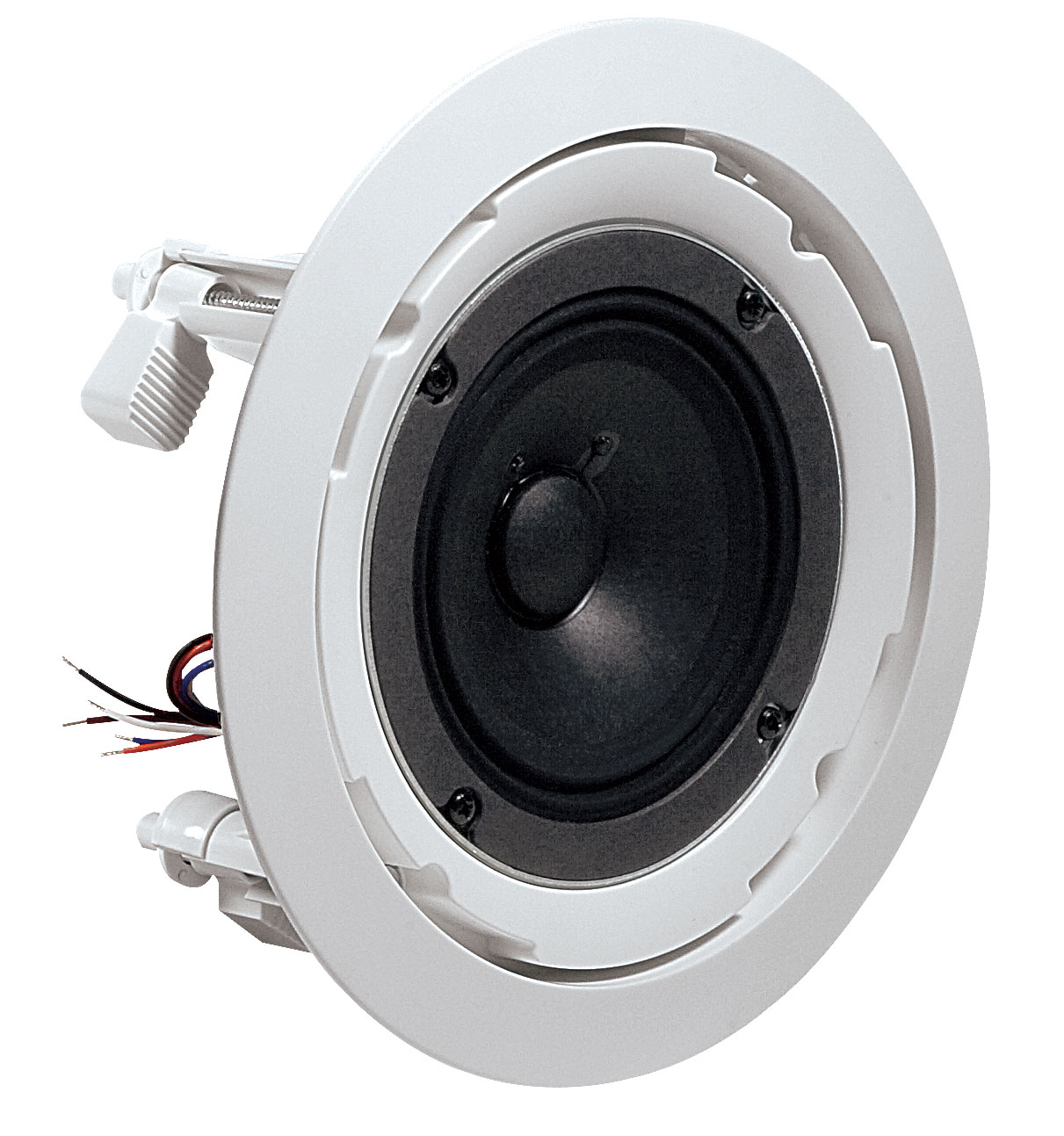

Haut-parleur plafond, 4 pouces, toutes fréquences

Le 8124 est un haut-parleur 4 pouces, toutes fréquences, économique destiné aux applications commerciales. Le 8124 offre une performance haute-fidélité dans un ensemble facile à installer. Les transducteurs haute sensibilité du système délivrent des niveaux sonores maximaux en utilisant une puissance d'amplificateur minimale. Avec son design de grille contemporain, ses prises 70V/100V et son design à dos ouvert, la série 8100 apporte élégance et performance aux systèmes sonores commerciaux de base, ou à toute application ne nécessitant pas de boîtier de montage.

Caractéristiques

Performances claires et haute fidélité
Oreilles de fixation pour installations de rétrofit faciles
Haute sensibilité (93 dB, 1W, 1m) pour une efficacité énergétique maximale
Transformateur 6W pour l'utilisation de lignes distribuées 70V / 100V

Téléchargements

Specifications

	Taille	Téléchargé
8100 Series Spec Sheet mis à jour : mars 2021	88,5 ko	mars 2021

Brochures

	Version	Langue	Taille	Téléchargé
8100 Series Bochure mis à jour : oct. 2020			820 ko	oct. 2020
Control Contractor Brochure (2024) version D, mis à jour : fév. 2024	D		14 Mo	fév. 2024
JBL Commercial Brochure mis à jour : avr. 2020			1,64 Mo	avr. 2020

Compliances

	Taille	Téléchargé
8100 Series Declaration of Conformity mis à jour : oct. 2020	80,2 ko	oct. 2020

Software

	Version	Taille	Téléchargé
Distributed System Design (DSD) version 3.9, mis à jour : nov. 2025	3.9	612 ko	nov. 2025

Simulation Data

	Version	Taille	Téléchargé
JBL Pro ALL CLF Files version 12-10-21, mis à jour : mai 2023	12-10-21	24 Mo	mai 2023

Accessories

	Version	Taille	Téléchargé
Ceiling Speaker Accessory Guide version 2026-04, mis à jour : mai 2026	2026-04	570 ko	mai 2026

Speaker Tunings

	Version	Taille	Téléchargé
Commercial, CBT, and AWC Tunings 220616 version A, mis à jour : mai 2023	A	557 ko	mai 2023

Images

	Taille	Téléchargé
8124 Hi Res Photo mis à jour : oct. 2020	195 ko	oct. 2020

Quick Start Guides

	Taille	Téléchargé
Quick Start Guide - JBL 8100 Series mis à jour : juin 2025	412 ko	juin 2025

Si l'un des liens ci-dessus affiche des caractères étranges dans votre navigateur, faites un clic droit sur le fichier pour l'enregistrer sur votre ordinateur.

Pièces détachées et réparations

Caractéristiques techniques

Drivers	4 in (100 mm), Full-range Driver
Frequency Range	60 Hz – 18 kHz
Sensitivity	93 dB (1 kHz – 8 kHz)
Coverage Angle	130° conical
Transformer Taps	6W, 3W, 1.5W (0.75W at 70V only)
Input Connectors	Bare wires
Dimensions (Diameter x Depth)	8.1 in (206mm) x 3.5 in (89mm)
Weight	2.5lb (1.2kg)
Included Accessories	Sculpted Grille
Optional Accessories	MTC-8124C C-ring, MTC- Rail tile rails
Power Rating	See transformer taps
Maximum SPL (1m)	101 dB ave. (top 70V/100V tap)
Color	White
Baffle/Rim	Plastic
Ceiling Cutout Size	175 mm diameter (6.9 in)
Plenum Usage	Not intended for use in return air plenums
Backcan	No

Accessoires

MTC-48TRx12 | Rail de dalle pour dalles de plafond 4' x 4'

Grandes images

Tile Rail pour dalles de plafond 4' x 4'

MTC-48TRx12 est un rail de dalle accessoire permettant d'installer plusieurs haut-parleurs de plafond JBL dans des dalles de plafond de 4 pi sur 4 pi
(1200 x 1200 mm; 48 x 48 pouces) dans les applications de plafonds suspendus.

```html

Peut être utilisé avec n'importe quel haut-parleur de plafond JBL disposant du système de montage C-ring/rail de dalle.
Comprend (à la sortie du produit):
• Control 24C/CT Micro & 24CT MicroPlus
• Control 24C/CT, 26C/CT, 19CS/CST
• Control 47C/T, 47LP, 47HC, 40CS/T, 42C
• Control 226C/T
• 8124/8128
• Non destiné aux haut-parleurs JBL qui s'installent avec des ponts de dalle (comme la série CSS, 8138, C227C/CT, modèles série C300). Contactez JBL Professional Customer Service pour la liste de compatibilité la plus à jour.
La rainure V inversée assure le support du rail de grille de dalle en cas de défaillance de la dalle tout en réduisant le transfert de vibrations vers – et les bruits de cliquetis provenant du – système de grille de dalle de plafond.
L'épaisseur du métal de 1,2 mm (0,05 po) offre le support supplémentaire requis par la grande portée.
Plusieurs trous de montage C-ring. Les emplacements de trous supplémentaires peuvent être percés par l'installateur.
Un MTC-48TRx12 est un lot de 12 rails de dalle, suffisant pour 6 haut-parleurs (2 par haut-parleur).

```
