JBL Professional 8124

Większe obrazy

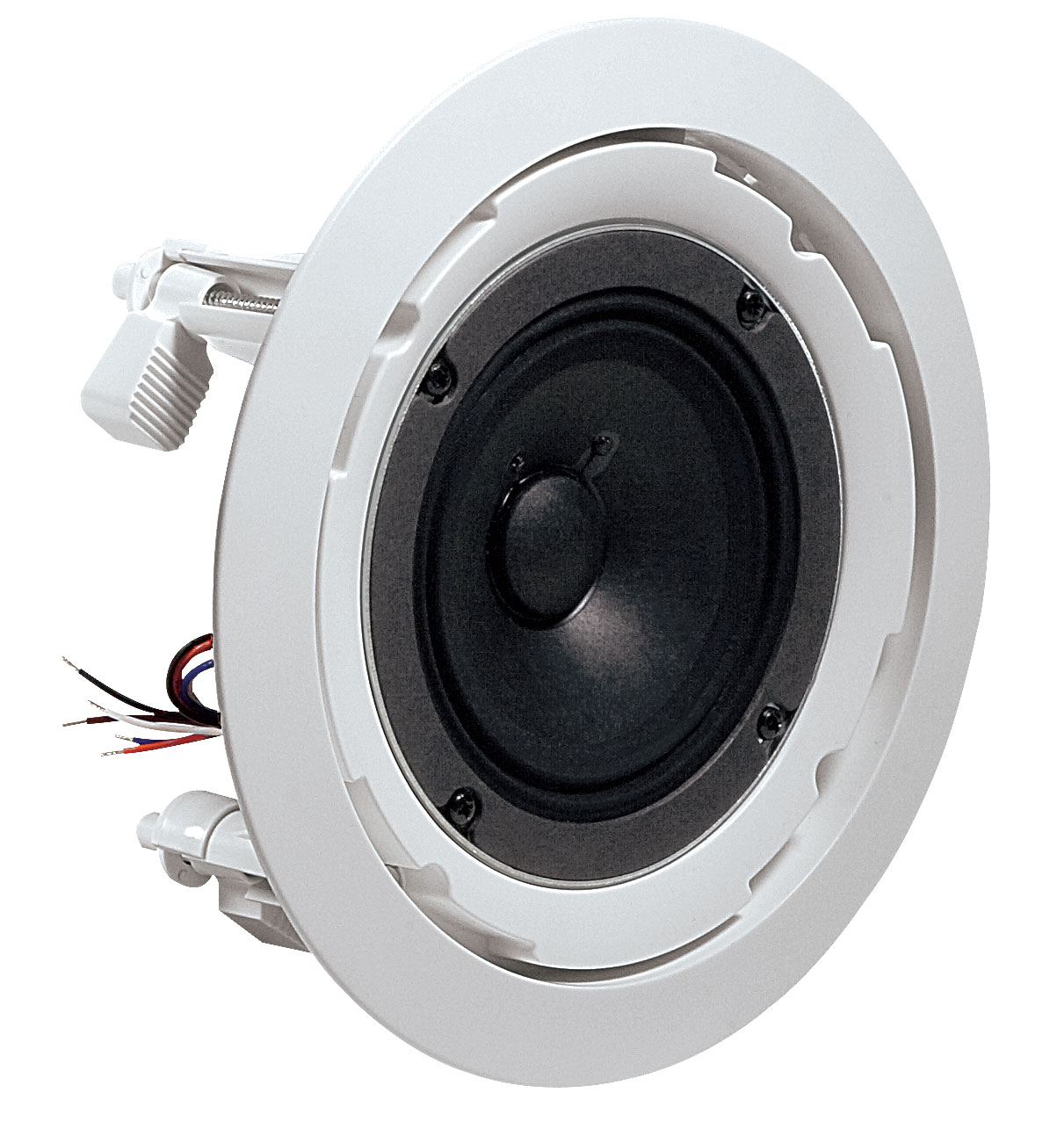

4-inch, Full-range, In-Ceiling Loudspeaker

The 8124 is a 4-inch, full-range, cost-effective loudspeaker for commercial applications. The 8124 features high-fidelity performance in an easy to install package. The system’s high sensitivity drivers deliver maximum sound levels using minimal amplifier power. With its contemporary grill design, 70V/100V taps and an open-back design, the 8100 series brings elegance and performance to basic commercial sound systems, or any application not requiring a backcan for installation.

Funkcje

Clear, High-Fidelity Performance
Dog-ears for easy retrofit installations
High Sensitivity (93 dB, 1W, 1m) for Maximum Power Efficiency
6W Transformer for use of 70V / 100V Distributed Lines

Pobrania

Specifications

	Rozmiar	Przesłano
8100 Series Spec Sheet zaktualizowano: mar 2021	88,5 KB	mar 2021

Brochures

	Wersja	Język	Rozmiar	Przesłano
8100 Series Bochure zaktualizowano: paź 2020			820 KB	paź 2020
Control Contractor Brochure (2024) wersja D, zaktualizowano: lut 2024	D		14 MB	lut 2024
JBL Commercial Brochure zaktualizowano: kwi 2020			1,64 MB	kwi 2020

Compliances

	Rozmiar	Przesłano
8100 Series Declaration of Conformity zaktualizowano: paź 2020	80,2 KB	paź 2020

Software

	Wersja	Rozmiar	Przesłano
Distributed System Design (DSD) wersja 3.9, zaktualizowano: lis 2025	3.9	612 KB	lis 2025

Simulation Data

	Wersja	Rozmiar	Przesłano
JBL Pro ALL CLF Files wersja 12-10-21, zaktualizowano: maj 2023	12-10-21	24 MB	maj 2023

Accessories

	Wersja	Rozmiar	Przesłano
Ceiling Speaker Accessory Guide wersja 2026-04, zaktualizowano: maj 2026	2026-04	570 KB	maj 2026

Speaker Tunings

	Wersja	Rozmiar	Przesłano
Commercial, CBT, and AWC Tunings 220616 wersja A, zaktualizowano: maj 2023	A	557 KB	maj 2023

Images

	Rozmiar	Przesłano
8124 Hi Res Photo zaktualizowano: paź 2020	195 KB	paź 2020

Quick Start Guides

	Rozmiar	Przesłano
Quick Start Guide - JBL 8100 Series zaktualizowano: cze 2025	412 KB	cze 2025

Jeśli któryś z powyższych linków wyświetla dziwne znaki w przeglądarce, kliknij plik prawym przyciskiem myszy, aby zapisać go na komputerze.

Części i serwis

Specyfikacje

Drivers	4 in (100 mm), Full-range Driver
Frequency Range	60 Hz – 18 kHz
Sensitivity	93 dB (1 kHz – 8 kHz)
Coverage Angle	130° conical
Transformer Taps	6W, 3W, 1.5W (0.75W at 70V only)
Input Connectors	Bare wires
Dimensions (Diameter x Depth)	8.1 in (206mm) x 3.5 in (89mm)
Weight	2.5lb (1.2kg)
Included Accessories	Sculpted Grille
Optional Accessories	MTC-8124C C-ring, MTC- Rail tile rails
Power Rating	See transformer taps
Maximum SPL (1m)	101 dB ave. (top 70V/100V tap)
Color	White
Baffle/Rim	Plastic
Ceiling Cutout Size	175 mm diameter (6.9 in)
Plenum Usage	Not intended for use in return air plenums
Backcan	No

Akcesoria

MTC-48TRx12 | Szyna do Paneli Sufitowych 4' x 4'

Większe obrazy

Szyna do płytek sufitowych 4' x 4'

MTC-48TRx12 jest akcesorialną szyną do płytek do instalacji wielu głośników sufitowych JBL w płytkach sufitowych 4 ft x 4 ft
(1200 x 1200 mm; 48 x 48 cali) w systemach sufitów zawieszonych.

Może być używany z dowolnymi głośnikami sufitowymi JBL wyposażonymi w system montażu C-ring/tile-rail.
Obejmuje (w momencie wydania produktu):
• Control 24C/CT Micro & 24CT MicroPlus
• Control 24C/CT, 26C/CT, 19CS/CST
• Control 47C/T, 47LP, 47HC, 40CS/T, 42C
• Control 226C/T
• 8124/8128
• Nie dotyczy głośników JBL instalowanych za pomocą mostków płytek (takich jak seria CSS, 8138, C227C/CT, modele serii C300). W celu uzyskania najbardziej aktualnej listy kompatybilności skontaktuj się z Obsługą Klienta JBL Professional.
Odwrócony rowek V zapewnia wsparcie dla siatki szyn płytek w przypadku uszkodzenia płytki, jednocześnie redukując przenoszenie wibracji do siatki płytek sufitowych i zmniejszając jej trzeszczenie.
Grubość metalu 1,2 mm (0,05 cala) zapewnia dodatkowe wsparcie wymagane przez długi rozpiętość.
Wiele otworów montażowych C-ring. Dodatkowe lokalizacje otworów mogą być wywiercone przez instalatora.
Jeden MTC-48TRx12 to pakiet zawierający 12 szyn płytek, wystarczający dla 6 głośników (2 na głośnik).
