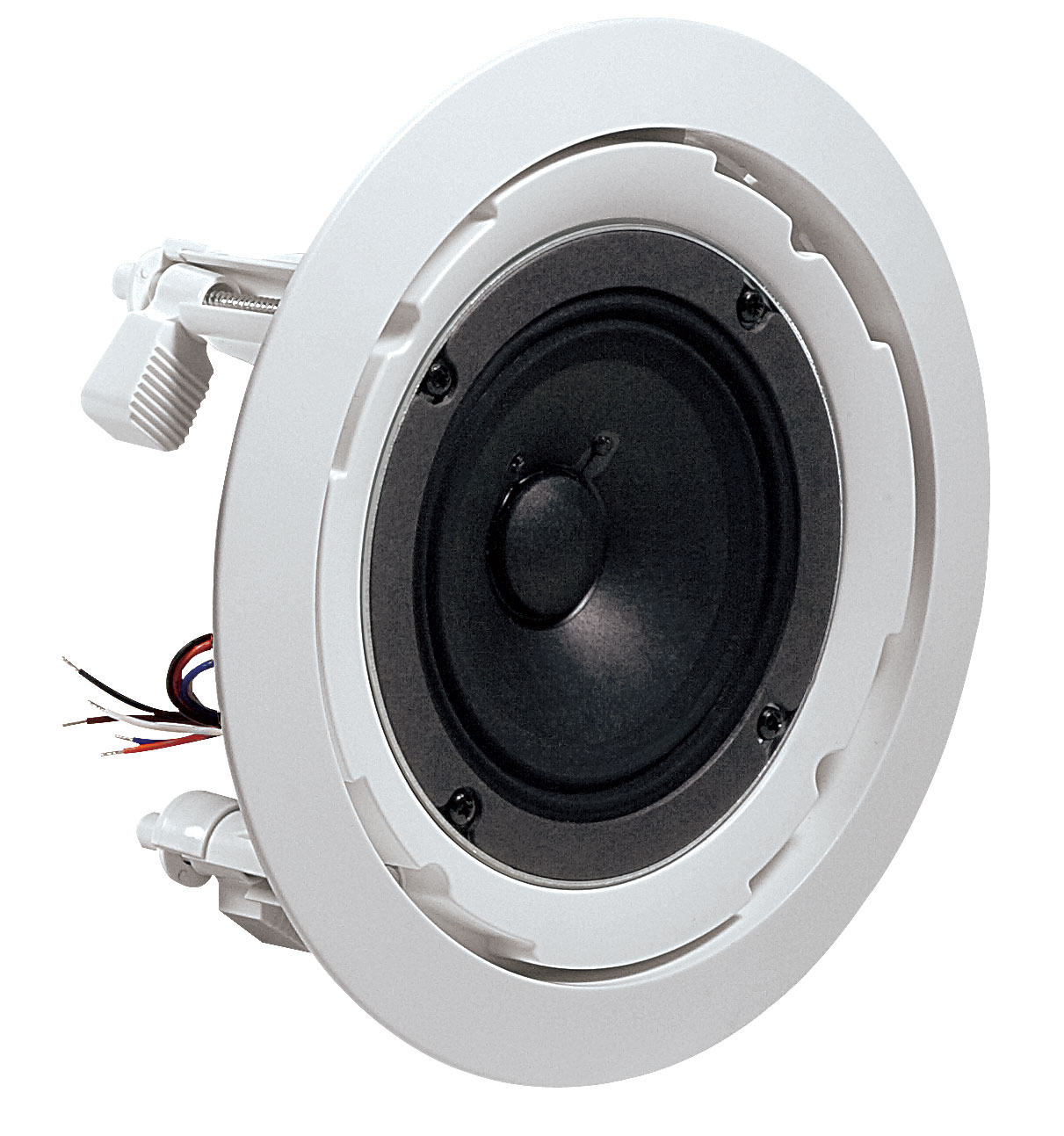

JBL Professional 8124

Större bilder

4-inch, Full-range, In-Ceiling Loudspeaker

The 8124 is a 4-inch, full-range, cost-effective loudspeaker for commercial applications. The 8124 features high-fidelity performance in an easy to install package. The system’s high sensitivity drivers deliver maximum sound levels using minimal amplifier power. With its contemporary grill design, 70V/100V taps and an open-back design, the 8100 series brings elegance and performance to basic commercial sound systems, or any application not requiring a backcan for installation.

Funktioner

Clear, High-Fidelity Performance
Dog-ears for easy retrofit installations
High Sensitivity (93 dB, 1W, 1m) for Maximum Power Efficiency
6W Transformer for use of 70V / 100V Distributed Lines

Nedladdningar

Specifications

	Storlek	Uppladdat
8100 Series Spec Sheet uppdaterad: mar 2021	88,5 KB	mar 2021

Manuals

	Version	Storlek	Uppladdat
Ceiling Speaker Accessory Guide version B, uppdaterad: jan 2024	B	231 KB	jan 2024

Brochures

	Version	Språk	Storlek	Uppladdat
8100 Series Bochure uppdaterad: okt 2020			820 KB	okt 2020
Control Contractor Brochure (2024) version D, uppdaterad: feb 2024	D		14 MB	feb 2024
JBL Commercial Brochure uppdaterad: apr 2020			1,64 MB	apr 2020

Compliances

	Storlek	Uppladdat
8100 Series Declaration of Conformity uppdaterad: okt 2020	80,2 KB	okt 2020

Software

	Version	Storlek	Uppladdat
Distributed System Design (DSD) version 3.9, uppdaterad: nov 2025	3.9	612 KB	nov 2025

Simulation Data

	Version	Storlek	Uppladdat
JBL Pro ALL CLF Files version 12-10-21, uppdaterad: maj 2023	12-10-21	24 MB	maj 2023

Speaker Tunings

	Version	Storlek	Uppladdat
Commercial, CBT, and AWC Tunings 220616 version A, uppdaterad: maj 2023	A	557 KB	maj 2023

Images

	Storlek	Uppladdat
8124 Hi Res Photo uppdaterad: okt 2020	195 KB	okt 2020

Quick Start Guides

	Storlek	Uppladdat
Quick Start Guide - JBL 8100 Series uppdaterad: jun 2025	412 KB	jun 2025

Om någon av länkarna ovan resulterar i konstiga tecken i din webbläsare, högerklicka på filen för att spara den på din dator.

Reservdelar och service

Specifikationer

Drivers	4 in (100 mm), Full-range Driver
Frequency Range	60 Hz – 18 kHz
Sensitivity	93 dB (1 kHz – 8 kHz)
Coverage Angle	130° conical
Transformer Taps	6W, 3W, 1.5W (0.75W at 70V only)
Input Connectors	Bare wires
Dimensions (Diameter x Depth)	8.1 in (206mm) x 3.5 in (89mm)
Weight	2.5lb (1.2kg)
Included Accessories	Sculpted Grille
Optional Accessories	MTC-8124C C-ring, MTC- Rail tile rails
Power Rating	See transformer taps
Maximum SPL (1m)	101 dB ave. (top 70V/100V tap)
Color	White
Baffle/Rim	Plastic
Ceiling Cutout Size	175 mm diameter (6.9 in)
Plenum Usage	Not intended for use in return air plenums
Backcan	No

Tillbehör

MTC-48TRx12 | Takprofil för 4' x 4' takplattor

Större bilder

Takskena för 4' x 4' takplattor

MTC-48TRx12 är en tillbehörsskena för installation av många av JBL:s takmontering högtalar in i 4 ft x 4 ft
(1200 x 1200 mm; 48 x 48 tum) takplattor i upphängda takapplikationer.

Kan användas med alla JBL-takhögtalare som har C-ring/tile-rail-monteringssystem.
Inkluderar (vid produktrelease):
• Control 24C/CT Micro & 24CT MicroPlus
• Control 24C/CT, 26C/CT, 19CS/CST
• Control 47C/T, 47LP, 47HC, 40CS/T, 42C
• Control 226C/T
• 8124/8128
• Inte för JBL-högtalare som installeras med tile bridges (såsom CSS Series, 8138, C227C/CT, C300 Series-modeller). Kontakta JBL Professional Customer Service för den senaste kompatibilitetslistan.
Inverterad V-spår ger stöd till tile rail-systemet i fall av takpanelskada och minskar vibrationsöverföring till – och skramling från – takpanelssystemet.
1,2 mm (0,05 tum) metalltycklek ger det extra stöd som krävs för den långa spännvidden.
Flera C-ring-monteringshål. Ytterligare hållpositioner kan borras av installatören.
En MTC-48TRx12 är ett paket med 12 tile rails, tillräckligt för 6 högtalare (2 per högtalare).
