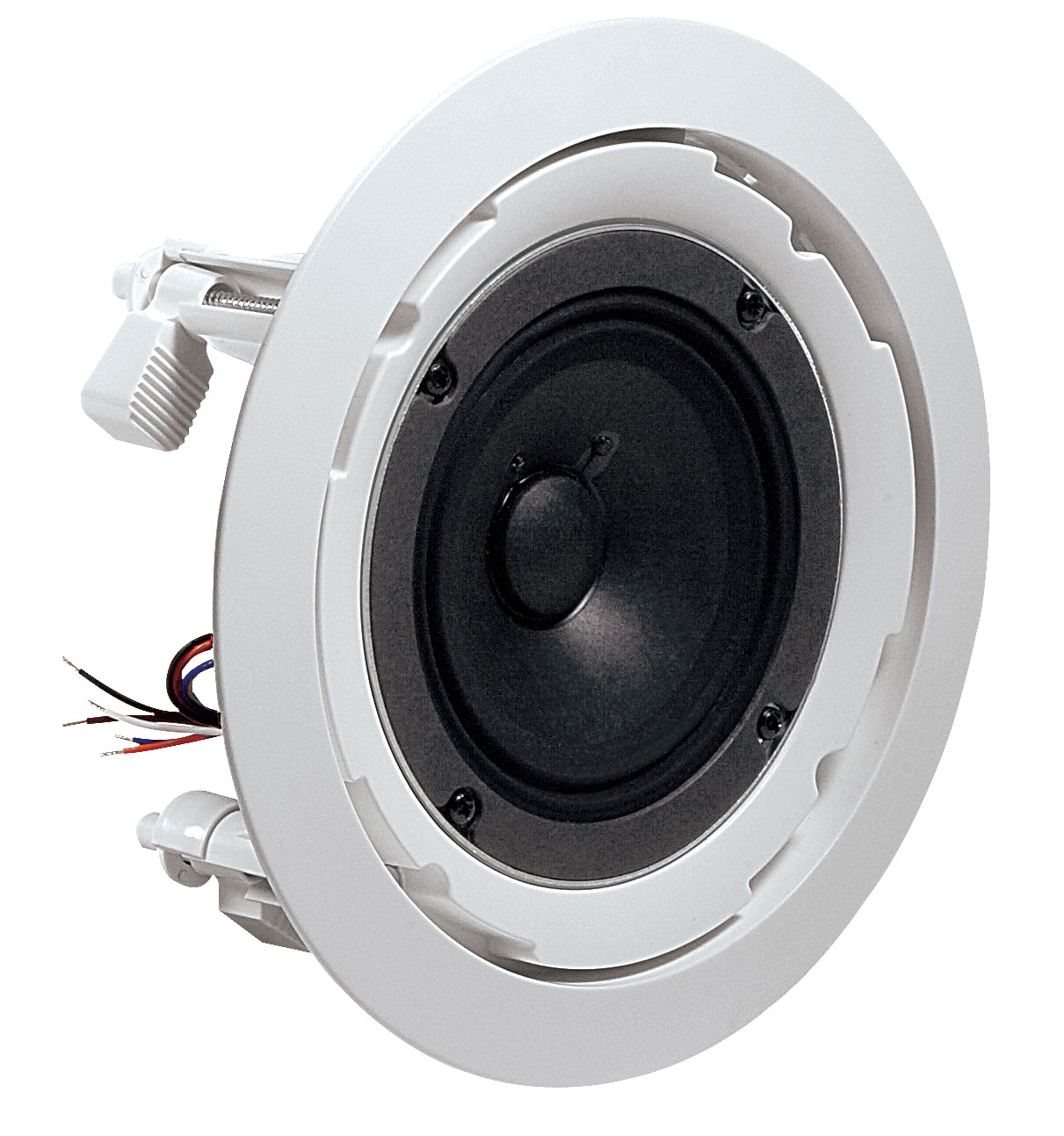

JBL Professional 8124

Größere Bilder

4-inch, Full-range, In-Ceiling Loudspeaker

The 8124 is a 4-inch, full-range, cost-effective loudspeaker for commercial applications. The 8124 features high-fidelity performance in an easy to install package. The system’s high sensitivity drivers deliver maximum sound levels using minimal amplifier power. With its contemporary grill design, 70V/100V taps and an open-back design, the 8100 series brings elegance and performance to basic commercial sound systems, or any application not requiring a backcan for installation.

Eigenschaften

Clear, High-Fidelity Performance
Dog-ears for easy retrofit installations
High Sensitivity (93 dB, 1W, 1m) for Maximum Power Efficiency
6W Transformer for use of 70V / 100V Distributed Lines

Downloads

Specifications

	Größe	Hochgeladen
8100 Series Spec Sheet aktualisiert: Mär 2021	88,5 KB	Mär 2021

Brochures

	Version	Sprache	Größe	Hochgeladen
8100 Series Bochure aktualisiert: Okt 2020			820 KB	Okt 2020
Control Contractor Brochure (2024) Version D, aktualisiert: Feb 2024	D		14 MB	Feb 2024
JBL Commercial Brochure aktualisiert: Apr 2020			1,64 MB	Apr 2020

Compliances

	Größe	Hochgeladen
8100 Series Declaration of Conformity aktualisiert: Okt 2020	80,2 KB	Okt 2020

Software

	Version	Größe	Hochgeladen
Distributed System Design (DSD) Version 3.9, aktualisiert: Nov 2025	3.9	612 KB	Nov 2025

Simulation Data

	Version	Größe	Hochgeladen
JBL Pro ALL CLF Files Version 12-10-21, aktualisiert: Mai 2023	12-10-21	24 MB	Mai 2023

Accessories

	Version	Größe	Hochgeladen
Ceiling Speaker Accessory Guide Version 2026-04, aktualisiert: Mai 2026	2026-04	570 KB	Mai 2026

Speaker Tunings

	Version	Größe	Hochgeladen
Commercial, CBT, and AWC Tunings 220616 Version A, aktualisiert: Mai 2023	A	557 KB	Mai 2023

Images

	Größe	Hochgeladen
8124 Hi Res Photo aktualisiert: Okt 2020	195 KB	Okt 2020

Quick Start Guides

	Größe	Hochgeladen
Quick Start Guide - JBL 8100 Series aktualisiert: Jun 2025	412 KB	Jun 2025

Falls einer der obigen Links zu seltsamen Zeichen in Ihrem Browser führt, klicken Sie bitte mit der rechten Maustaste auf die Datei, um sie auf Ihrem Computer zu speichern.

Teile & Service

Spezifikationen

Drivers	4 in (100 mm), Full-range Driver
Frequency Range	60 Hz – 18 kHz
Sensitivity	93 dB (1 kHz – 8 kHz)
Coverage Angle	130° conical
Transformer Taps	6W, 3W, 1.5W (0.75W at 70V only)
Input Connectors	Bare wires
Dimensions (Diameter x Depth)	8.1 in (206mm) x 3.5 in (89mm)
Weight	2.5lb (1.2kg)
Included Accessories	Sculpted Grille
Optional Accessories	MTC-8124C C-ring, MTC- Rail tile rails
Power Rating	See transformer taps
Maximum SPL (1m)	101 dB ave. (top 70V/100V tap)
Color	White
Baffle/Rim	Plastic
Ceiling Cutout Size	175 mm diameter (6.9 in)
Plenum Usage	Not intended for use in return air plenums
Backcan	No

Zubehör

MTC-48TRx12 | Schienensystem für 4' x 4' Deckenplatten

Größere Bilder

Tile Rail for 4' x 4' Ceiling Tiles

MTC-48TRx12 ist eine Zubehör-Tile-Schiene zur Installation vieler JBL-Deckenelemente in 4 x 4 Fuß
(1200 x 1200 mm; 48 x 48 Zoll) Deckenplatten in Abhängsystemen.

Kann mit allen JBL-Deckenlautsprechern mit C-Ring-/Tile-Rail-Montagessystem verwendet werden.
Umfasst (bei Produktfreigabe):
• Control 24C/CT Micro & 24CT MicroPlus
• Control 24C/CT, 26C/CT, 19CS/CST
• Control 47C/T, 47LP, 47HC, 40CS/T, 42C
• Control 226C/T
• 8124/8128
• Nicht für JBL-Lautsprecher, die mit Tile Bridges installiert werden (z. B. CSS Series, 8138, C227C/CT, C300 Series Modelle). Wenden Sie sich an den JBL Professional Customer Service, um die aktuelle Kompatibilitätsliste zu erhalten.
Die umgekehrte V-Nut bietet Unterstützung für das Tile-Rail-Gitter im Falle eines Ausfalls der Deckenplatte und reduziert gleichzeitig die Vibrationsübertragung auf das Deckenplattengittersystem und Rasseln von diesem.
1,2 mm (0,05 in) Metallstärke bietet die zusätzliche Unterstützung, die für die lange Spannweite erforderlich ist.
Mehrere C-Ring-Montagelöcher. Zusätzliche Lochpositionen können vom Installatör gebohrt werden.
Ein MTC-48TRx12 ist ein Satz von 12 Tile Rails, ausreichend für 6 Lautsprecher (2 pro Lautsprecher).

Dokumentation

MTC-48TRx12 Spec Sheet (revB) [77,2 KB]

MTC-8124C & MTC-8128C | C-Ringe für 8124- und 8128-Lautsprecher

Größere Bilder

MTC-8124C & MTC-8128C detail thumbnail #1

Die MTC-8124C und MTC-8128C sind integrierte Befestigungen für die MTC-RAIL, die die Deckenbelastung verteilen. Es sind vier Stück pro Karton enthalten.
