JBL Professional 8124

Imágenes más grandes

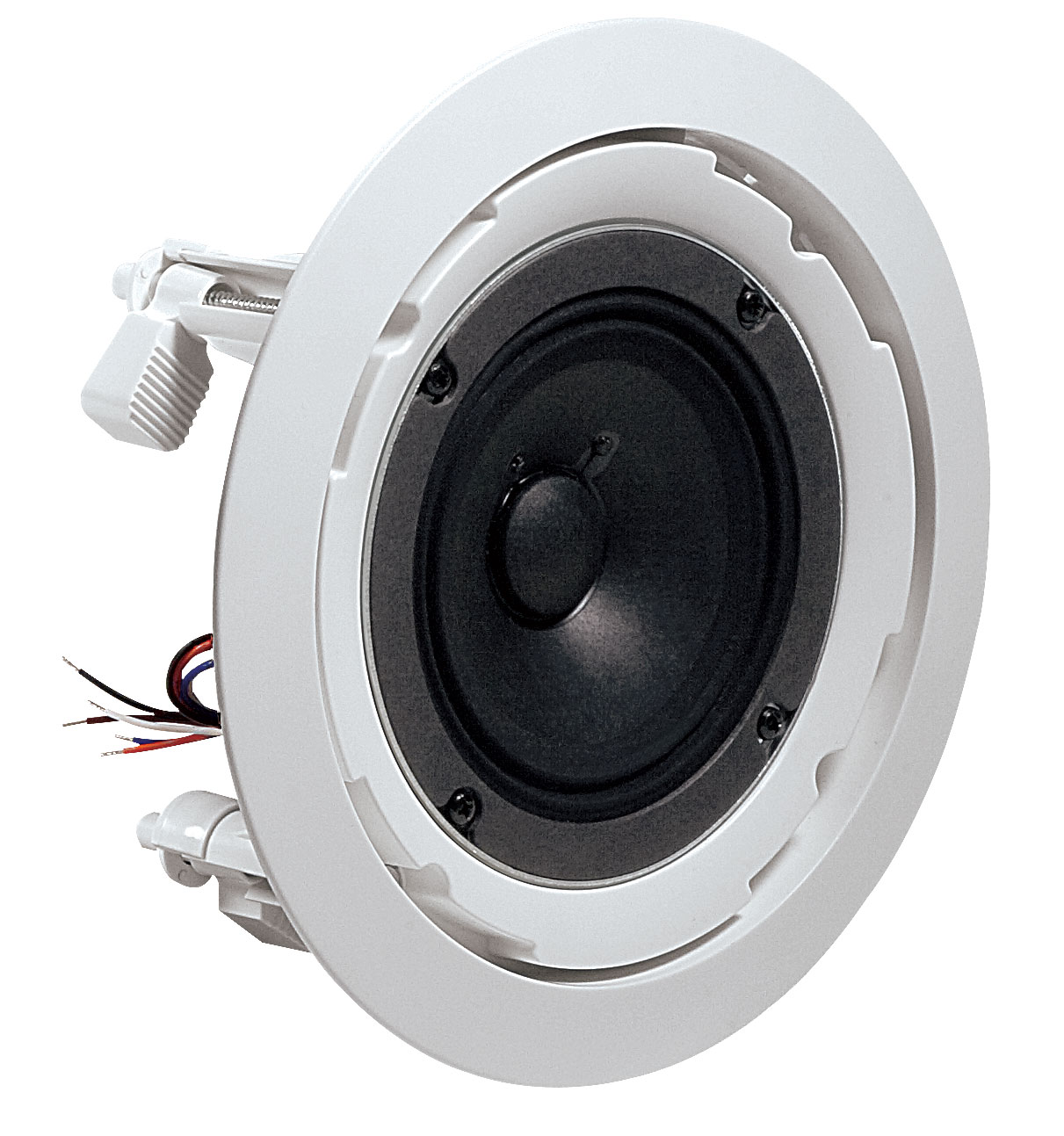

4-inch, Full-range, In-Ceiling Loudspeaker

The 8124 is a 4-inch, full-range, cost-effective loudspeaker for commercial applications. The 8124 features high-fidelity performance in an easy to install package. The system’s high sensitivity drivers deliver maximum sound levels using minimal amplifier power. With its contemporary grill design, 70V/100V taps and an open-back design, the 8100 series brings elegance and performance to basic commercial sound systems, or any application not requiring a backcan for installation.

Características

Clear, High-Fidelity Performance
Dog-ears for easy retrofit installations
High Sensitivity (93 dB, 1W, 1m) for Maximum Power Efficiency
6W Transformer for use of 70V / 100V Distributed Lines

Descargas

Specifications

	Tamaño	Subido
8100 Series Spec Sheet actualizado: mar 2021	88,5 KB	mar 2021

Brochures

	Versión	Idioma	Tamaño	Subido
8100 Series Bochure actualizado: oct 2020			820 KB	oct 2020
Control Contractor Brochure (2024) versión D, actualizado: feb 2024	D		14 MB	feb 2024
JBL Commercial Brochure actualizado: abr 2020			1,64 MB	abr 2020

Compliances

	Tamaño	Subido
8100 Series Declaration of Conformity actualizado: oct 2020	80,2 KB	oct 2020

Software

	Versión	Tamaño	Subido
Distributed System Design (DSD) versión 3.9, actualizado: nov 2025	3.9	612 KB	nov 2025

Simulation Data

	Versión	Tamaño	Subido
JBL Pro ALL CLF Files versión 12-10-21, actualizado: may 2023	12-10-21	24 MB	may 2023

Accessories

	Versión	Tamaño	Subido
Ceiling Speaker Accessory Guide versión 2026-04, actualizado: may 2026	2026-04	570 KB	may 2026

Speaker Tunings

	Versión	Tamaño	Subido
Commercial, CBT, and AWC Tunings 220616 versión A, actualizado: may 2023	A	557 KB	may 2023

Images

	Tamaño	Subido
8124 Hi Res Photo actualizado: oct 2020	195 KB	oct 2020

Quick Start Guides

	Tamaño	Subido
Quick Start Guide - JBL 8100 Series actualizado: jun 2025	412 KB	jun 2025

Si alguno de los enlaces anteriores muestra caracteres extraños en su navegador, haga clic con el botón derecho en el archivo para guardarlo en su computadora.

Piezas y servicio

Especificaciones

Drivers	4 in (100 mm), Full-range Driver
Frequency Range	60 Hz – 18 kHz
Sensitivity	93 dB (1 kHz – 8 kHz)
Coverage Angle	130° conical
Transformer Taps	6W, 3W, 1.5W (0.75W at 70V only)
CONEXIONES DE ENTRADA	Bare wires
Dimensions (Diameter x Depth)	8.1 in (206mm) x 3.5 in (89mm)
PESO	2.5lb (1.2kg)
Included Accessories	Sculpted Grille
Optional Accessories	MTC-8124C C-ring, MTC- Rail tile rails
Power Rating	See transformer taps
Maximum SPL (1m)	101 dB ave. (top 70V/100V tap)
Color	White
Baffle/Rim	Plastic
Ceiling Cutout Size	175 mm diameter (6.9 in)
Plenum Usage	Not intended for use in return air plenums
Backcan	No

Accesorios

MTC-48TRx12 | Carril para Baldosas de Techo de 4' x 4'

Imágenes más grandes

Riel de Montaje para Paneles de Techo de 4' x 4'

MTC-48TRx12 es un riel de montaje accesorio para instalar muchos de los altavoces de techo de JBL en paneles de techo de 4 ft por 4 ft
(1200 x 1200 mm; 48 x 48 pulgadas) en aplicaciones de techo suspendido.

Se puede usar con cualquier altavoz de techo JBL que tenga el sistema de montaje C-ring/tile-rail.
Incluye (en el lanzamiento del producto):
• Control 24C/CT Micro & 24CT MicroPlus
• Control 24C/CT, 26C/CT, 19CS/CST
• Control 47C/T, 47LP, 47HC, 40CS/T, 42C
• Control 226C/T
• 8124/8128
• No es compatible con altavoces JBL que se instalan con puentes de tejas (como la serie CSS, 8138, C227C/CT, modelos de la serie C300). Consulte con el Servicio al Cliente de JBL Professional para obtener la lista de compatibilidad más actualizada.
La ranura V invertida proporciona soporte a la cuadrícula de rail de teja en caso de fallo de teja, mientras reduce la transferencia de vibración hacia —y el ruido de — el sistema de cuadrícula de teja de techo.
El espesor de metal de 1,2 mm (0,05 in) proporciona el soporte adicional requerido por el largo tramo.
Múltiples agujeros de montaje C-ring. Las ubicaciones de agujeros adicionales pueden ser perforadas por el instalador.
Un MTC-48TRx12 es un paquete de 12 rails de teja, suficiente para 6 altavoces (2 por altavoz).
