8124

4 ιντσών, Πλήρους εύρους συχνοτήτων, Ενσωματωμένο Ηχείο Οροφής

8124
Μεγαλύτερες εικόνες

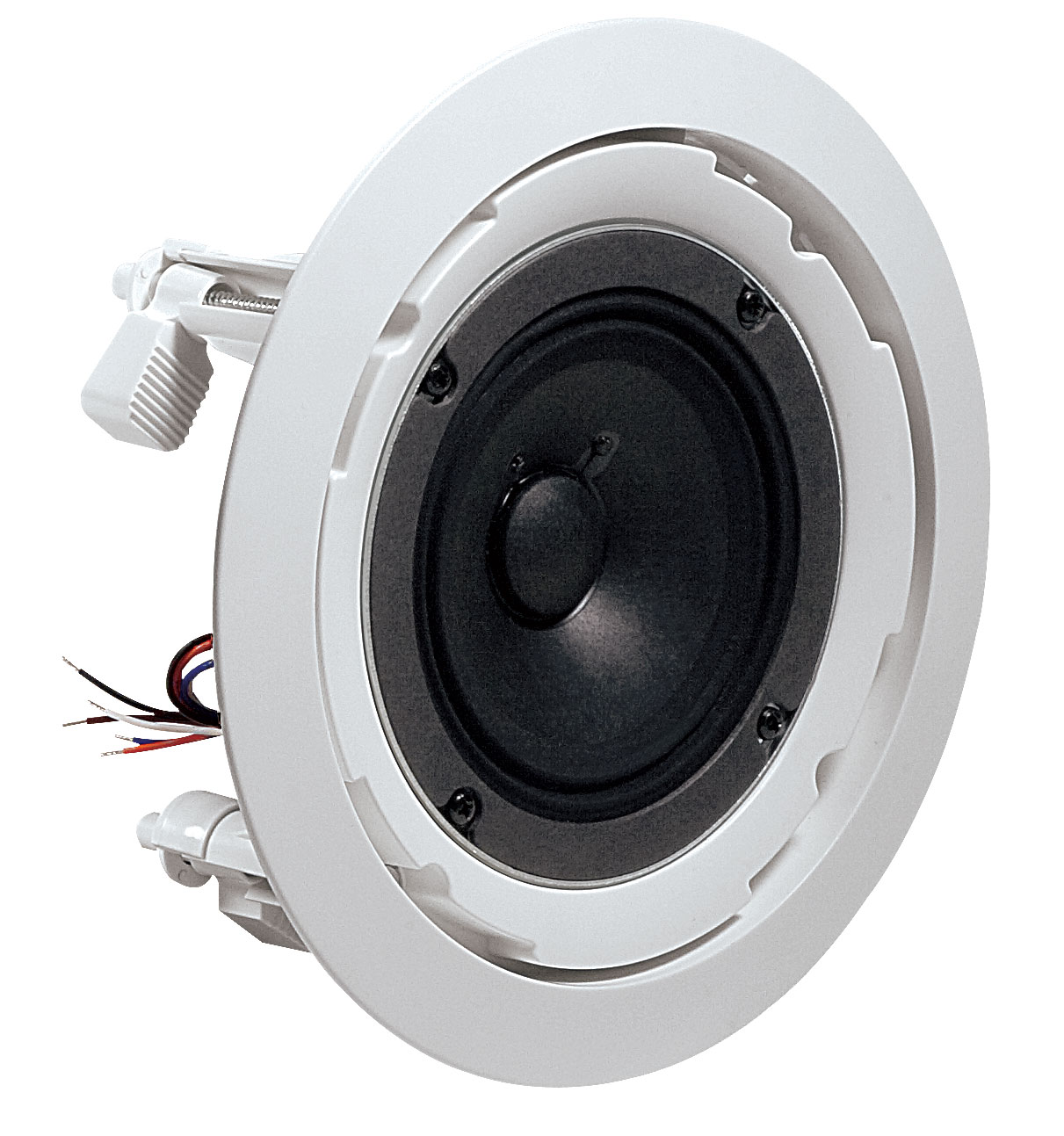

Ηχείο Οροφής Full-Range 4 Ιντσών

Το 8124 είναι ένα ηχείο full-range 4 ιντσών, οικονομικό για εμπορικές εφαρμογές. Το 8124 διαθέτει απόδοση υψηλής πιστότητας σε ένα πακέτο εύκολης εγκατάστασης. Οι μεγάφωνα υψηλής ευαισθησίας του συστήματος παρέχουν μέγιστα επίπεδα ήχου χρησιμοποιώντας ελάχιστη ενισχυτική ισχύ. Με τη σύγχρονη σχεδίαση πλέγματος, τις λήψεις 70V/100V και το ανοιχτό σχεδιασμό πίσω μέρους, η σειρά 8100 προσφέρει κομψότητα και απόδοση σε βασικά εμπορικά συστήματα ήχου, ή σε οποιαδήποτε εφαρμογή που δεν απαιτεί κουτί εγκατάστασης.

Χαρακτηριστικά

  • Καθαρή Απόδοση Υψηλής Πιστότητας
  • Γωνιακοί σύνδεσμοι για εύκολες εγκαταστάσεις retrofit
  • Υψηλή Ευαισθησία (93 dB, 1W, 1m) για Μέγιστη Ενεργειακή Απόδοση
  • Μετασχηματιστής 6W για χρήση σε Κατανεμημένες Γραμμές 70V / 100V

Λήψεις

Specifications
  Μέγεθος Ανέβηκε
file type icon 8100 Series Spec Sheet
ενημέρωση: Μαρ 2021
90 KB Μαρ 2021
Brochures
  Έκδοση Γλώσσα Μέγεθος Ανέβηκε
file type icon 8100 Series Bochure
ενημέρωση: Οκτ 2020
    800 KB Οκτ 2020
file type icon Control Contractor Brochure (2024)
en έκδοση D, ενημέρωση: Φεβ 2024
en  10 MB Φεβ 2024
file type icon JBL Commercial Brochure
ενημέρωση: Απρ 2020
    2 MB Απρ 2020
Compliances
  Μέγεθος Ανέβηκε
file type icon 8100 Series Declaration of Conformity
ενημέρωση: Οκτ 2020
80 KB Οκτ 2020
Software
  Έκδοση Μέγεθος Ανέβηκε
Windows download icon Distributed System Design (DSD)
έκδοση 3.9, ενημέρωση: Νοε 2025
3.9   600 KB Νοε 2025
Simulation Data
  Έκδοση Μέγεθος Ανέβηκε
file type icon JBL Pro ALL CLF Files
έκδοση 12-10-21, ενημέρωση: Μαϊ 2023
12-10-21  20 MB Μαϊ 2023
Accessories
  Έκδοση Μέγεθος Ανέβηκε
file type icon Ceiling Speaker Accessory Guide
έκδοση 2026-04, ενημέρωση: Μαϊ 2026
2026-04  600 KB Μαϊ 2026
Speaker Tunings
  Έκδοση Μέγεθος Ανέβηκε
file type icon Commercial, CBT, and AWC Tunings 220616
έκδοση A, ενημέρωση: Μαϊ 2023
600 KB Μαϊ 2023
Images
  Μέγεθος Ανέβηκε
file type icon 8124 Hi Res Photo
ενημέρωση: Οκτ 2020
200 KB Οκτ 2020
Quick Start Guides
  Μέγεθος Ανέβηκε
file type icon Quick Start Guide - JBL 8100 Series
ενημέρωση: Ιουν 2025
400 KB Ιουν 2025

Εάν κάποιος από τους παραπάνω συνδέσμους έχει ως αποτέλεσμα παράξενους χαρακτήρες στο πρόγραμμα περιήγησής σας, κάντε δεξί κλικ στο αρχείο για να το αποθηκεύσετε στον υπολογιστή σας.

Ανταλλακτικά και σέρβις

Προδιαγραφές

Drivers 4 in (100 mm), Full-range Driver
Frequency Range 60 Hz – 18 kHz
Sensitivity 93 dB (1 kHz – 8 kHz)
Coverage Angle 130° conical
Transformer Taps 6W, 3W, 1.5W (0.75W at 70V only)
Input Connectors Bare wires
Dimensions (Diameter x Depth) 8.1 in (206mm) x 3.5 in (89mm)
Weight 2.5lb (1.2kg)
Included Accessories Sculpted Grille
Optional Accessories MTC-8124C C-ring, MTC- Rail tile rails
Power Rating See transformer taps
Maximum SPL (1m) 101 dB ave. (top 70V/100V tap)
Color White
Baffle/Rim Plastic
Ceiling Cutout Size 175 mm diameter (6.9 in)
Plenum Usage Not intended for use in return air plenums
Backcan No

Αξεσουάρ

MTC-48TRx12 | Σιδηρολωρίδα Πλακιδίου για Πλακάκια Οροφής 4' x 4'
MTC-48TRx12 Main photo
Μεγαλύτερες εικόνες
MTC-48TRx12 detail thumbnail #1

Tile Rail για πλακάκια ψευδοροφής 4' x 4'

Το MTC-48TRx12 είναι ένα εξάρτημα tile rail για την εγκατάσταση πολλών ηχείων ψευδοροφής της JBL σε πλακάκια ψευδοροφής 4 ft επί 4 ft
(1200 x 1200 mm; 48 x 48 inch) σε εφαρμογές αναρτημένης ψευδοροφής.

  • Μπορεί να χρησιμοποιηθεί με οποιοδήποτε ηχείο JBL οροφής με σύστημα στήριξης C-ring/tile-rail.
    Περιλαμβάνει (κατά την κυκλοφορία του προϊόντος):
    • Control 24C/CT Micro & 24CT MicroPlus
    • Control 24C/CT, 26C/CT, 19CS/CST
    • Control 47C/T, 47LP, 47HC, 40CS/T, 42C
    • Control 226C/T
    • 8124/8128
    • Όχι για ηχεία JBL που εγκαθίστανται με tile bridges (όπως CSS Series, 8138, C227C/CT, C300 Series models). Επικοινωνήστε με το JBL Professional Customer Service για την πιο ενημερωμένη λίστα συμβατότητας.
  • Το ανεστραμμένο V-groove παρέχει υποστήριξη στο πλέγμα tile rail σε περίπτωση αστοχίας των πλακιδίων, ενώ μειώνει τη μεταφορά δονήσεων στο – και τους θορύβους από – σύστημα πλέγματος οροφής με πλακίδια.
  • Μεταλλικό πάχος 1,2 mm (0,05 in) παρέχει την πρόσθετη υποστήριξη που απαιτείται για το μεγάλο άνοιγμα.
  • Πολλές οπές στήριξης C-ring. Πρόσθετες θέσεις οπών που μπορούν να ανοιχθούν από τον εγκαταστάτη.
  • Ένα MTC-48TRx12 είναι ένα πακέτο 12 tile rails, αρκετό για 6 ηχεία (2 ανά ηχείο).

Τεκμηρίωση
MTC-8124C & MTC-8128C | Δακτύλιοι C για Ηχεία 8124 και 8128
MTC-8124C & MTC-8128C Main photo
Μεγαλύτερες εικόνες
MTC-8124C & MTC-8128C detail thumbnail #1

Το MTC-8124C και το MTC-8128C είναι αναπόσπαστα εξαρτήματα σύσφιξης για το MTC-RAIL που κατανέμουν το φορτίο της οροφής.  Υπάρχουν τέσσερα τεμάχια ανά κιβώτιο.


Τεκμηρίωση
