Loa âm trần nền/tiền cảnh

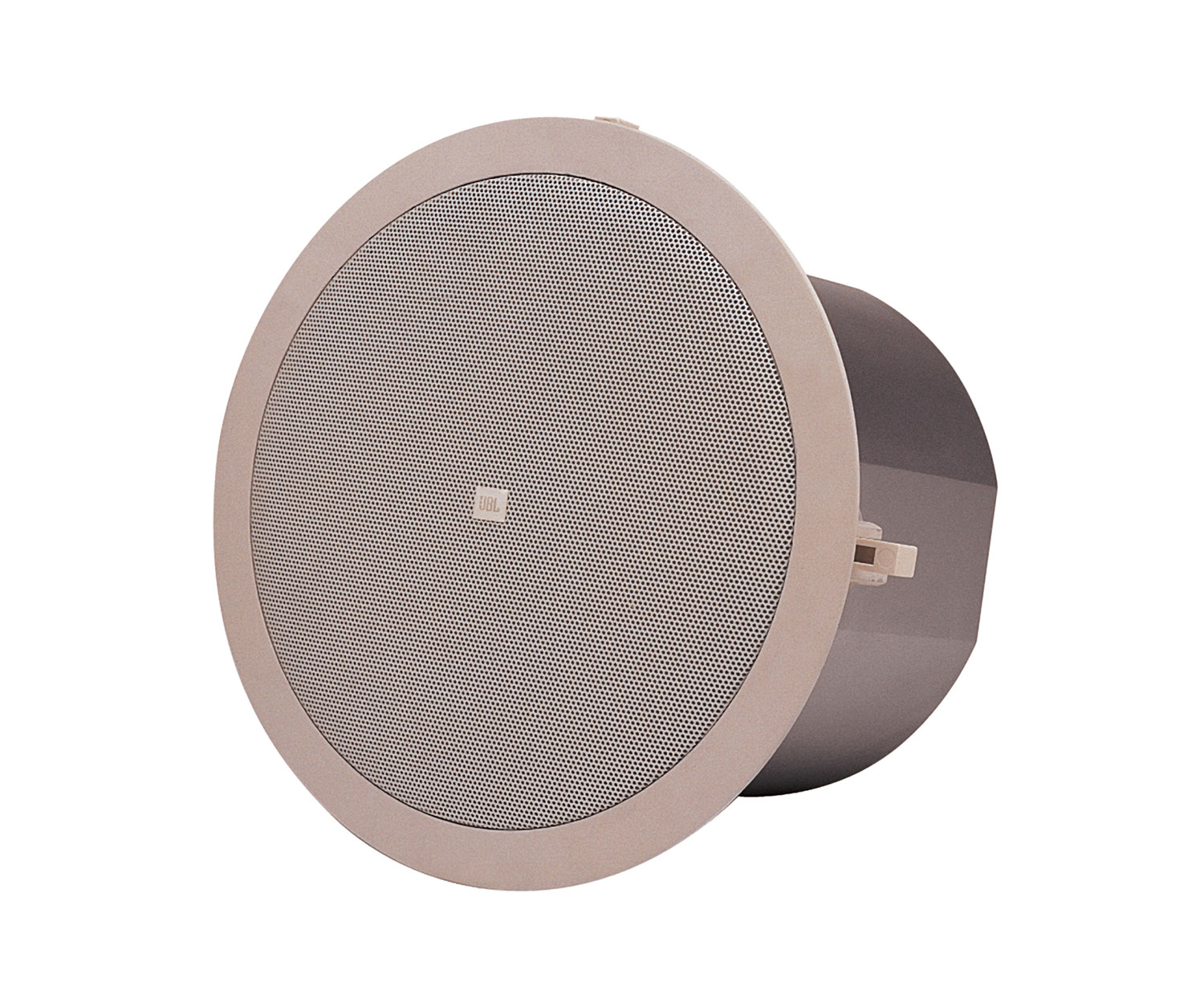

Control 24C là một loa âm trần nhỏ gọn, cung cấp âm thanh chất lượng cao đầy đủ cho các hệ thống nhạc nền và nhạc cộng với thông báo.
Hình ảnh lớn hơn
Tính năng
- Loa trầm 100 mm (4 in) gắn đồng trục với vòng bao quanh cao su butyl và loa treble 19 mm (.75 in) phủ titan có tải nhiễu xạ.
- Công suất cao, phạm vi tần số rộng và độ méo thấp để có khả năng mức âm thanh cao.
- Độ phủ rộng cho phép sử dụng ít loa hơn, giảm chi phí của hệ thống âm thanh được cài đặt mà không
ảnh hưởng đến hiệu suất. - Bảo vệ quá tải SonicGuard™ độc quyền của JBL cho phép nâng cao mức hoạt động và cải thiện
độ tin cậy của hệ thống. - Được cung cấp kèm lưới che, nắp sau và thanh ray gạch cho cài đặt nhanh chóng và dễ dàng lưu kho của đại lý.
Tải xuống
Data Sheets
| Kích thước | |
|
|
500 KB |
Manuals
| Kích thước | |
|
|
40 KB |
|
|
100 KB |
|
|
500 KB |
Brochures
| Kích thước | |
|
|
10 MB |
|
|
20 MB |
|
|
20 MB |
phiên bản D,
cập nhật: Thg 2 2024
CAD Drawings
| Kích thước | |
|
|
700 KB |
|
|
3 MB |
BIM Objects
| Kích thước | |
|
|
Compliances
| Kích thước | |
|
|
200 KB |
|
|
100 KB |
Software
| Kích thước | |
|
|
10 KB |
|
|
10 KB |
|
|
600 KB |
Simulation Data
| Kích thước | |
|
|
20 MB |
|
|
20 MB |
Speaker Tunings
| Kích thước | |
|
|
600 KB |
Accessories
| Kích thước | |
|
|
200 KB |
Information documents
| Kích thước | |
|
|
100 KB |
Install Guides
| Kích thước | |
|
|
50 KB |
|
|
20 KB |
|
|
80 KB |
|
|
10 KB |
|
|
70 KB |
|
|
5 MB |
Owner's Manuals
| Kích thước | |
|
|
400 KB |
Images
| Kích thước | |
|
|
300 KB |
Nếu bất kỳ liên kết nào ở trên hiển thị ký tự lạ trong trình duyệt của bạn, vui lòng nhấp chuột phải vào tệp để lưu vào máy tính của bạn.
Phụ tùng & Dịch vụ
Thông số kỹ thuật
| Frequency Range | 80 Hz - 20 kHz |
| Power Rating | IEC System Long-Term Ratings (low-Z direct): 80 Watts Continuous Program Power 40 Watts Continuous Pink Noise (160W peak), 100 hrs |
| Sensitivity | 86 dB SPL @ 1 m (3.3 ft) |
| Coverage Angle | 130° conical |
| Directivity Factor (Q) | 2.4 dB averaged 500 Hz to 4 kHz |
| Directivity Index (DI) | 3.8 dB averaged 500 Hz to 4 kHz |
| Maximum SPL (1m) | 102 dB (low-impedance, 108 dB peak) |
| Impedance | 16 ohms |
| Input Connectors | Removable 4-pin locking connector with screw-down terminals. |
| Drivers | LF Driver: 100 mm (4.0 in) HF Driver: 19 mm (0.75 in) |
| Color | White |
| Safety Agency | Suitable for use in air handling spaces per UL1480, UL2043, NFPA90 & NFPA 70. S7232/UL Listed, Signaling Speaker. Transformer UL registered per UL1876. In accordance with IEC60849/EN60849. |
| Backcan | formed steel (included "blind-mount") |
| Baffle/Rim | Medium impact polystyrene, fire rated UL94V-0 |
| Ceiling Cutout Size | 168 mm (6.6 in) diameter (cardboard cutout template included) |
| Included Accessories | C-shaped support backing plate 2 tile support rails (fits both 2 x 4 ft or 600 x 1200 mm tiles) Cutout template Paint shield Removable locking wiring connector |
| Plenum Usage | Yes, backcan included |
Phụ kiện
MTC-48TRx12 | Ray Lắp Ráp cho Gạch Trần 4' x 4'
Hình ảnh lớn hơn
Tile Rail cho Gạch Trần 4' x 4'
MTC-48TRx12 là một thanh rail phụ kiện để lắp đặt nhiều loa trần của JBL vào gạch trần 4 ft x 4 ft
(1200 x 1200 mm; 48 x 48 inch) trong các ứng dụng trần treo.
- Có thể được sử dụng với bất kỳ loa trần JBL nào có hệ thống lắp đặt C-ring/tile-rail.
Bao gồm (tại lúc phát hành sản phẩm):
• Control 24C/CT Micro & 24CT MicroPlus
• Control 24C/CT, 26C/CT, 19CS/CST
• Control 47C/T, 47LP, 47HC, 40CS/T, 42C
• Control 226C/T
• 8124/8128
• Không dành cho các loa JBL được lắp đặt bằng tile bridges (chẳng hạn như CSS Series, 8138, C227C/CT, C300 Series models). Liên hệ Dịch vụ Khách hàng JBL Professional để biết danh sách tương thích cập nhật nhất. - Rãnh V ngược cung cấp hỗ trợ cho lưới tile rail trong trường hợp tile bị hỏng đồng thời giảm truyền rung động tới – và tiếng kêu từ – hệ thống lưới tile trần.
- Độ dày kim loại 1,2 mm (0,05 in) cung cấp hỗ trợ bổ sung cần thiết cho khoảng dài.
- Nhiều lỗ lắp đặt C-ring. Các vị trí lỗ bổ sung có thể được khoan bởi nhân viên lắp đặt.
- Một MTC-48TRx12 là một gói chứa 12 tile rails, đủ cho 6 loa (2 cho mỗi loa).
