مكبرات الصوت المثبتة بالسقف للخلفية والمقدمة

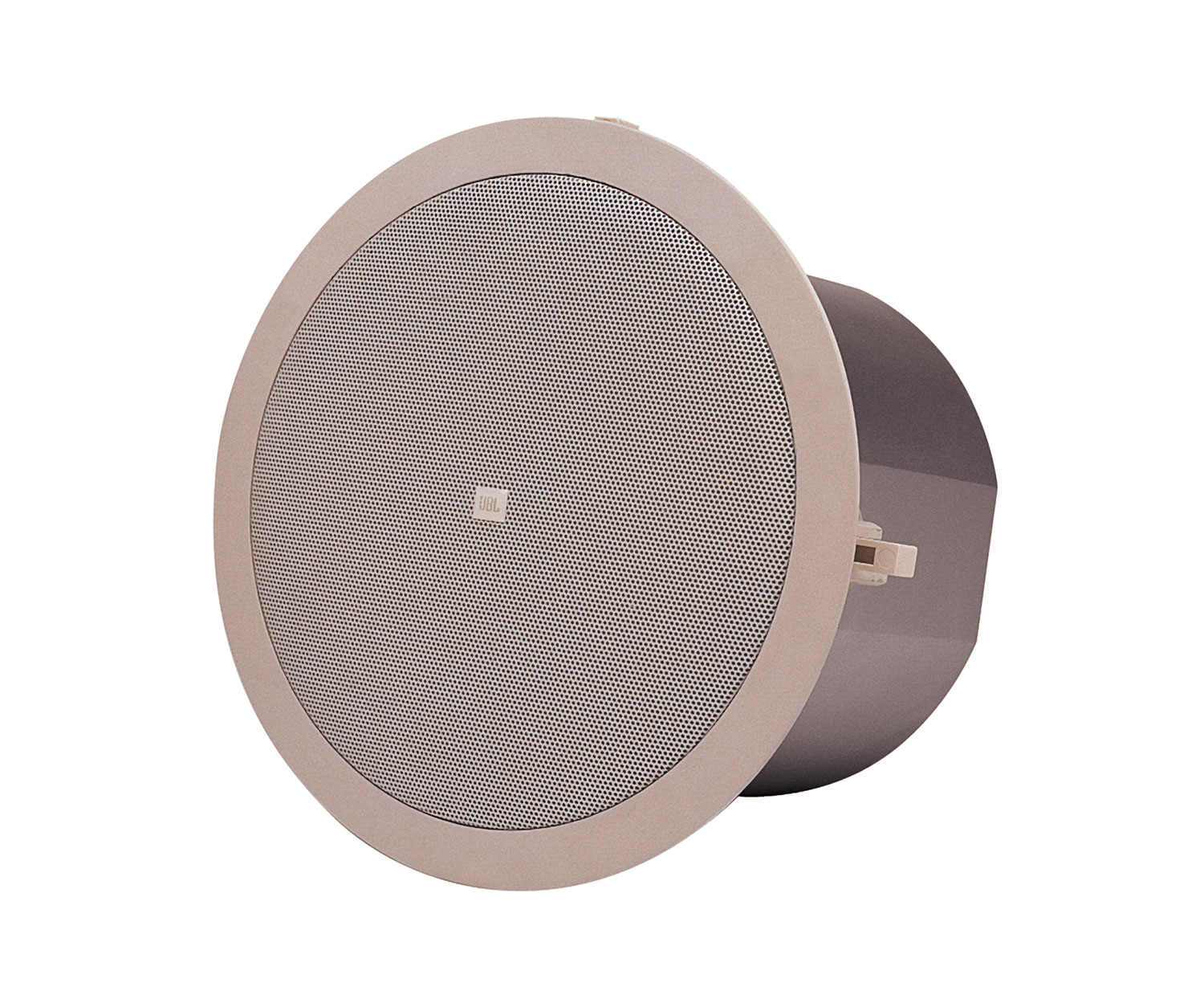

Control 24C هو مكبر صوت مدمج بالسقف صغير الحجم، يوفر صوتاً كاملاً عالي الجودة لأنظمة موسيقى الخلفية والموسيقى مع بث الصوت.
صور أكبر
الميزات
- Coaxially mounted 100 mm (4 in) woofer with butyl rubber surround and 19 mm (.75 in) titanium coated diffraction-loaded tweeter.
- High power, wide frequency response and low distortion for high sound level capability.
- Wide coverage allows fewer speakers, reducing the cost of
the installed sound system without
sacrificing performance. - JBL’s exclusive SonicGuard™ overload protection allows higher operational levels and improved
system reliability. - Packaged with grille, backcan and tile rails for fast installation and easy dealer stocking.
التنزيلات
Data Sheets
| الحجم | |
|
|
508 KB |
Manuals
| الحجم | |
|
|
41.7 KB |
|
|
127 KB |
|
|
493 KB |
Brochures
| الحجم | |
|
|
14 MB |
|
|
23 MB |
|
|
21 MB |
الإصدار D,
تم التحديث: فبراير 2024
CAD Drawings
| الحجم | |
|
|
674 KB |
|
|
3.42 MB |
BIM Objects
| الحجم | |
|
|
Compliances
| الحجم | |
|
|
179 KB |
|
|
131 KB |
Software
| الحجم | |
|
|
11.3 KB |
|
|
13.4 KB |
|
|
612 KB |
Simulation Data
| الحجم | |
|
|
21 MB |
|
|
24 MB |
Speaker Tunings
| الحجم | |
|
|
557 KB |
Accessories
| الحجم | |
|
|
204 KB |
Information documents
| الحجم | |
|
|
113 KB |
Install Guides
| الحجم | |
|
|
52.4 KB |
|
|
23.9 KB |
|
|
76.4 KB |
|
|
13.7 KB |
|
|
71.2 KB |
|
|
5.12 MB |
Owner's Manuals
| الحجم | |
|
|
386 KB |
Images
| الحجم | |
|
|
284 KB |
إذا أدت أي من الروابط أعلاه إلى أحرف غريبة في متصفحك، يرجى النقر بزر الماوس الأيمن على الملف لحفظه على جهاز الكمبيوتر الخاص بك.
القطع والخدمة
المواصفات
| Frequency Range | 80 Hz - 20 kHz |
| Power Rating | IEC System Long-Term Ratings (low-Z direct): 80 Watts Continuous Program Power 40 Watts Continuous Pink Noise (160W peak), 100 hrs |
| Sensitivity | 86 dB SPL @ 1 m (3.3 ft) |
| Coverage Angle | 130° conical |
| Directivity Factor (Q) | 2.4 dB averaged 500 Hz to 4 kHz |
| Directivity Index (DI) | 3.8 dB averaged 500 Hz to 4 kHz |
| Maximum SPL (1m) | 102 dB (low-impedance, 108 dB peak) |
| Impedance | 16 ohms |
| Input Connectors | Removable 4-pin locking connector with screw-down terminals. |
| Drivers | LF Driver: 100 mm (4.0 in) HF Driver: 19 mm (0.75 in) |
| Color | White |
| Safety Agency | Suitable for use in air handling spaces per UL1480, UL2043, NFPA90 & NFPA 70. S7232/UL Listed, Signaling Speaker. Transformer UL registered per UL1876. In accordance with IEC60849/EN60849. |
| Backcan | formed steel (included "blind-mount") |
| Baffle/Rim | Medium impact polystyrene, fire rated UL94V-0 |
| Ceiling Cutout Size | 168 mm (6.6 in) diameter (cardboard cutout template included) |
| Included Accessories | C-shaped support backing plate 2 tile support rails (fits both 2 x 4 ft or 600 x 1200 mm tiles) Cutout template Paint shield Removable locking wiring connector |
| Plenum Usage | Yes, backcan included |
الملحقات
MTC-48TRx12 | قضيب السقف للبلاط المربع 4' x 4'
صور أكبر
قضيب التثبيت لبلاط السقف 4' × 4'
MTC-48TRx12 هو قضيب تثبيت إكسسوار لتثبيت العديد من مكبرات الصوت السقفية من JBL في بلاط السقف 4 قدم × 4 قدم
(1200 × 1200 مم؛ 48 × 48 بوصة) في تطبيقات الأسقف المعلقة.
- يمكن استخدامه مع أي مكبرات سقف JBL مزودة بنظام التركيب C-ring/tile-rail.
يتضمن (عند إصدار المنتج):
• Control 24C/CT Micro & 24CT MicroPlus
• Control 24C/CT, 26C/CT, 19CS/CST
• Control 47C/T, 47LP, 47HC, 40CS/T, 42C
• Control 226C/T
• 8124/8128
• غير مناسب لمكبرات JBL التي يتم تركيبها باستخدام جسور البلاط (مثل سلسلة CSS، 8138، C227C/CT، نماذج سلسلة C300). تحقق مع خدمة عملاء JBL Professional للحصول على قائمة التوافق الأكثر حداثة. - يوفر الأخدود المقلوب على شكل حرف V دعماً لشبكة السكة المعدنية للبلاط في حالة فشل البلاط مع تقليل نقل الاهتزازات إلى نظام شبكة البلاط السقفي والأصوات المزعجة الناجمة عنه.
- سُمك معدن 1.2 مم (0.05 بوصة) يوفر الدعم الإضافي المطلوب للامتداد الطويل.
- ثقوب تركيب C-ring متعددة. يمكن للمثبت حفر مواقع ثقب إضافية.
- عبوة MTC-48TRx12 واحدة تحتوي على 12 سكة بلاط، وهي كافية لـ 6 مكبرات صوت (2 لكل مكبر صوت).
