Background/ Foreground Ceiling Loudspeakers

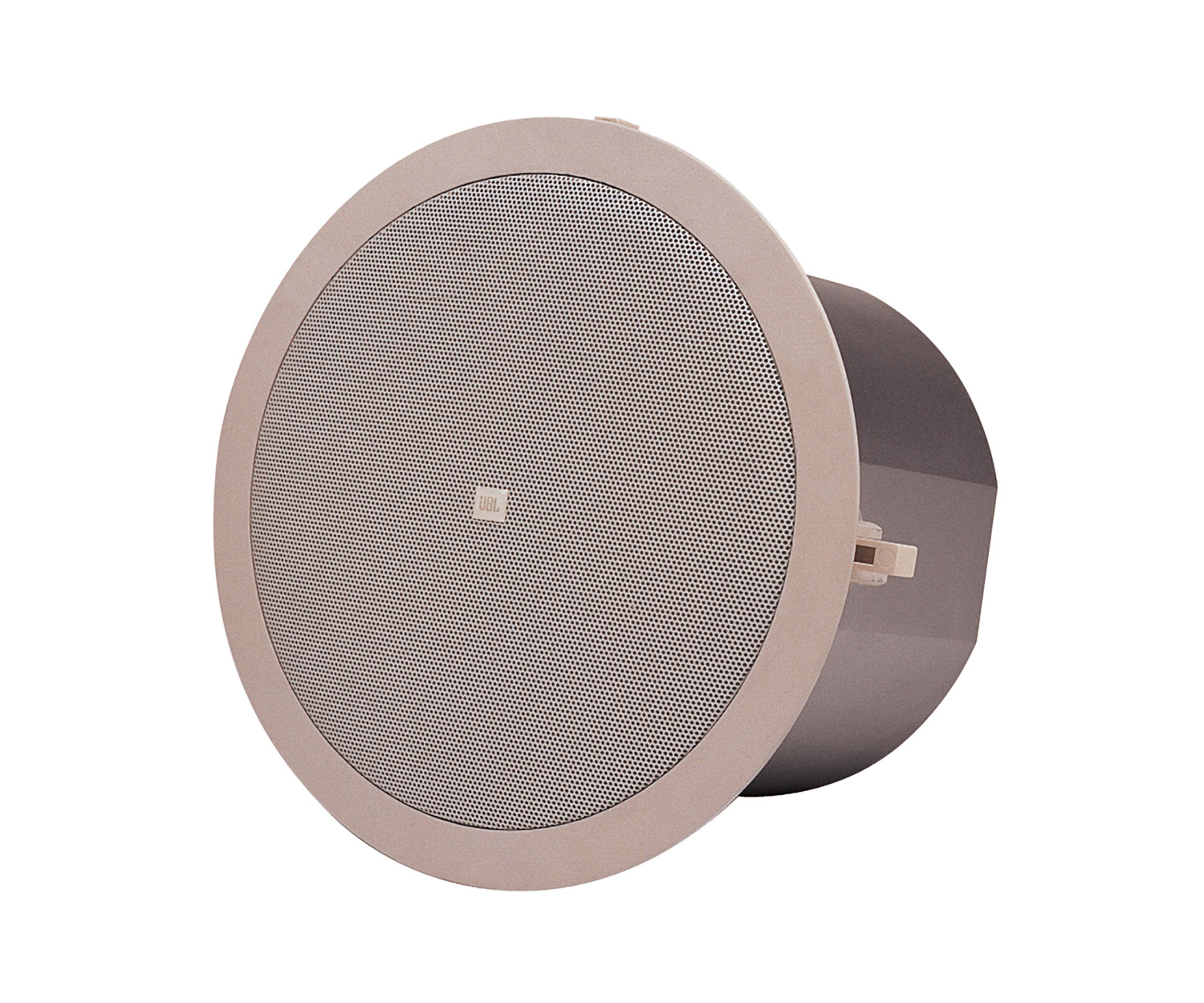

The Control 24C is a compact in-ceiling speakers, providing full, high quality sound for background music and music-plus-paging systems.
큰 이미지
특징
- Coaxially mounted 100 mm (4 in) woofer with butyl rubber surround and 19 mm (.75 in) titanium coated diffraction-loaded tweeter.
- High power, wide frequency response and low distortion for high sound level capability.
- Wide coverage allows fewer speakers, reducing the cost of
the installed sound system without
sacrificing performance. - JBL’s exclusive SonicGuard™ overload protection allows higher operational levels and improved
system reliability. - Packaged with grille, backcan and tile rails for fast installation and easy dealer stocking.
다운로드
Data Sheets
| 크기 | |
|
|
508KB |
Manuals
| 크기 | |
|
|
231KB |
|
|
41.7KB |
|
|
493KB |
Brochures
| 크기 | |
|
|
14MB |
|
|
23MB |
|
|
21MB |
버전 D,
업데이트: 2024년 2월
CAD Drawings
| 크기 | |
|
|
674KB |
|
|
3.42MB |
BIM Objects
| 크기 | |
|
|
Compliances
| 크기 | |
|
|
179KB |
|
|
131KB |
Software
| 크기 | |
|
|
11.3KB |
|
|
13.4KB |
|
|
612KB |
Simulation Data
| 크기 | |
|
|
21MB |
|
|
24MB |
Speaker Tunings
| 크기 | |
|
|
557KB |
Accessories
| 크기 | |
|
|
204KB |
Information documents
| 크기 | |
|
|
113KB |
Install Guides
| 크기 | |
|
|
52.4KB |
|
|
76.4KB |
|
|
13.7KB |
|
|
71.2KB |
|
|
5.12MB |
|
|
23.9KB |
Owner's Manuals
| 크기 | |
|
|
386KB |
Images
| 크기 | |
|
|
284KB |
위의 링크 중 하나에서 브라우저에 이상한 문자가 표시되면, 파일을 마우스 오른쪽 버튼으로 클릭하여 컴퓨터에 저장하세요.
부품 및 서비스
사양
| Frequency Range | 80 Hz - 20 kHz |
| Power Rating | IEC System Long-Term Ratings (low-Z direct): 80 Watts Continuous Program Power 40 Watts Continuous Pink Noise (160W peak), 100 hrs |
| Sensitivity | 86 dB SPL @ 1 m (3.3 ft) |
| Coverage Angle | 130° conical |
| Directivity Factor (Q) | 2.4 dB averaged 500 Hz to 4 kHz |
| Directivity Index (DI) | 3.8 dB averaged 500 Hz to 4 kHz |
| Maximum SPL (1m) | 102 dB (low-impedance, 108 dB peak) |
| Impedance | 16 ohms |
| Input Connectors | Removable 4-pin locking connector with screw-down terminals. |
| Drivers | LF Driver: 100 mm (4.0 in) HF Driver: 19 mm (0.75 in) |
| Color | White |
| Safety Agency | Suitable for use in air handling spaces per UL1480, UL2043, NFPA90 & NFPA 70. S7232/UL Listed, Signaling Speaker. Transformer UL registered per UL1876. In accordance with IEC60849/EN60849. |
| Backcan | formed steel (included "blind-mount") |
| Baffle/Rim | Medium impact polystyrene, fire rated UL94V-0 |
| Ceiling Cutout Size | 168 mm (6.6 in) diameter (cardboard cutout template included) |
| Included Accessories | C-shaped support backing plate 2 tile support rails (fits both 2 x 4 ft or 600 x 1200 mm tiles) Cutout template Paint shield Removable locking wiring connector |
| Plenum Usage | Yes, backcan included |
액세서리
MTC-48TRx12 | 4' x 4' 천장 타일용 타일 레일
큰 이미지
4' x 4' 천장 타일용 타일 레일
MTC-48TRx12는 JBL의 많은 천장 스피커를 4 ft x 4 ft
(1200 x 1200 mm; 48 x 48 인치) 천장 타일에 설치하기 위한 액세서리 타일 레일로, 매달린 천장 응용 분야에 사용됩니다.
```html
```
- C-ring/타일-레일 마운팅 시스템이 있는 모든 JBL 천장 스피커와 함께 사용할 수 있습니다.
포함 항목(제품 출시 시):
• Control 24C/CT Micro & 24CT MicroPlus
• Control 24C/CT, 26C/CT, 19CS/CST
• Control 47C/T, 47LP, 47HC, 40CS/T, 42C
• Control 226C/T
• 8124/8128
• 타일 브릿지로 설치되는 JBL 스피커(예: CSS Series, 8138, C227C/CT, C300 Series 모델)에는 사용할 수 없습니다. 최신 호환성 목록은 JBL Professional 고객 서비스에 문의하시기 바랍니다. - 역방향 V-groove는 타일 실패 시 타일 레일 그리드에 지지력을 제공하면서 천장 타일 그리드 시스템으로의 진동 전달 및 소음 발생을 줄입니다.
- 1.2 mm(0.05 in) 금속 두께는 긴 스팬에 필요한 추가 지지력을 제공합니다.
- 여러 C-ring 마운팅 홀이 있습니다. 추가 홀 위치는 설치자가 드릴링할 수 있습니다.
- 하나의 MTC-48TRx12는 12개의 타일 레일 팩으로, 6개의 스피커에 충분합니다(스피커당 2개).
