Background/ Foreground Ceiling Loudspeakers

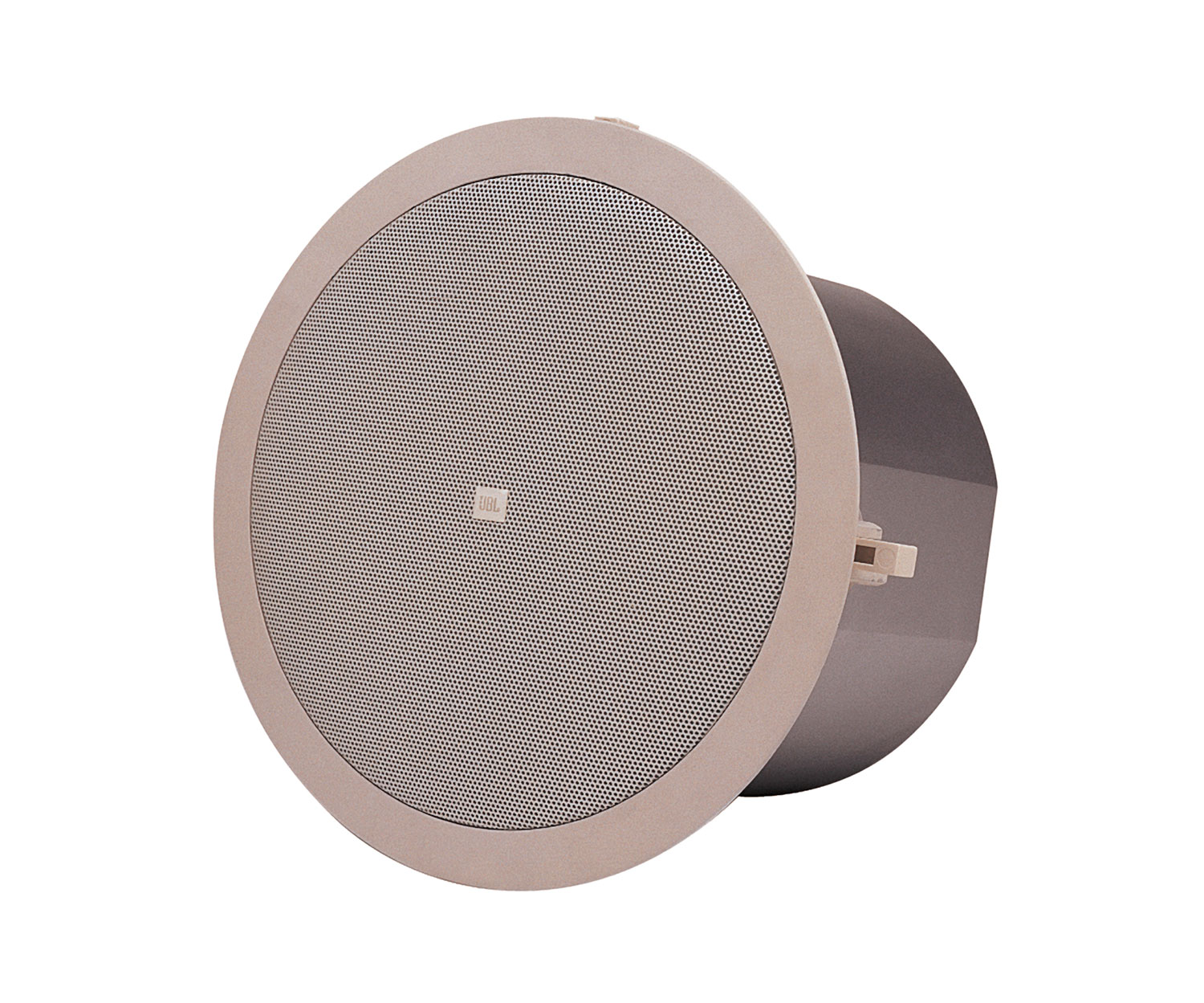

The Control 24C is a compact in-ceiling speakers, providing full, high quality sound for background music and music-plus-paging systems.
Większe obrazy
Funkcje
- Coaxially mounted 100 mm (4 in) woofer with butyl rubber surround and 19 mm (.75 in) titanium coated diffraction-loaded tweeter.
- High power, wide frequency response and low distortion for high sound level capability.
- Wide coverage allows fewer speakers, reducing the cost of
the installed sound system without
sacrificing performance. - JBL’s exclusive SonicGuard™ overload protection allows higher operational levels and improved
system reliability. - Packaged with grille, backcan and tile rails for fast installation and easy dealer stocking.
Pobrania
Data Sheets
| Rozmiar | |
|
|
508 KB |
Manuals
| Rozmiar | |
|
|
41,7 KB |
|
|
127 KB |
|
|
493 KB |
Brochures
| Rozmiar | |
|
|
14 MB |
|
|
23 MB |
|
|
21 MB |
wersja D,
zaktualizowano: lut 2024
CAD Drawings
| Rozmiar | |
|
|
674 KB |
|
|
3,42 MB |
BIM Objects
| Rozmiar | |
|
|
Compliances
| Rozmiar | |
|
|
179 KB |
|
|
131 KB |
Software
| Rozmiar | |
|
|
11,3 KB |
|
|
13,4 KB |
|
|
612 KB |
Simulation Data
| Rozmiar | |
|
|
21 MB |
|
|
24 MB |
Speaker Tunings
| Rozmiar | |
|
|
557 KB |
Accessories
| Rozmiar | |
|
|
204 KB |
Information documents
| Rozmiar | |
|
|
113 KB |
Install Guides
| Rozmiar | |
|
|
52,4 KB |
|
|
23,9 KB |
|
|
76,4 KB |
|
|
13,7 KB |
|
|
71,2 KB |
|
|
5,12 MB |
Owner's Manuals
| Rozmiar | |
|
|
386 KB |
Images
| Rozmiar | |
|
|
284 KB |
Jeśli któryś z powyższych linków wyświetla dziwne znaki w przeglądarce, kliknij plik prawym przyciskiem myszy, aby zapisać go na komputerze.
Części i serwis
Specyfikacje
| Frequency Range | 80 Hz - 20 kHz |
| Power Rating | IEC System Long-Term Ratings (low-Z direct): 80 Watts Continuous Program Power 40 Watts Continuous Pink Noise (160W peak), 100 hrs |
| Sensitivity | 86 dB SPL @ 1 m (3.3 ft) |
| Coverage Angle | 130° conical |
| Directivity Factor (Q) | 2.4 dB averaged 500 Hz to 4 kHz |
| Directivity Index (DI) | 3.8 dB averaged 500 Hz to 4 kHz |
| Maximum SPL (1m) | 102 dB (low-impedance, 108 dB peak) |
| Impedance | 16 ohms |
| Input Connectors | Removable 4-pin locking connector with screw-down terminals. |
| Drivers | LF Driver: 100 mm (4.0 in) HF Driver: 19 mm (0.75 in) |
| Color | White |
| Safety Agency | Suitable for use in air handling spaces per UL1480, UL2043, NFPA90 & NFPA 70. S7232/UL Listed, Signaling Speaker. Transformer UL registered per UL1876. In accordance with IEC60849/EN60849. |
| Backcan | formed steel (included "blind-mount") |
| Baffle/Rim | Medium impact polystyrene, fire rated UL94V-0 |
| Ceiling Cutout Size | 168 mm (6.6 in) diameter (cardboard cutout template included) |
| Included Accessories | C-shaped support backing plate 2 tile support rails (fits both 2 x 4 ft or 600 x 1200 mm tiles) Cutout template Paint shield Removable locking wiring connector |
| Plenum Usage | Yes, backcan included |
Akcesoria
MTC-48TRx12 | Szyna do Paneli Sufitowych 4' x 4'
Większe obrazy
Szyna do płytek sufitowych 4' x 4'
MTC-48TRx12 jest akcesorialną szyną do płytek do instalacji wielu głośników sufitowych JBL w płytkach sufitowych 4 ft x 4 ft
(1200 x 1200 mm; 48 x 48 cali) w systemach sufitów zawieszonych.
- Może być używany z dowolnymi głośnikami sufitowymi JBL wyposażonymi w system montażu C-ring/tile-rail.
Obejmuje (w momencie wydania produktu):
• Control 24C/CT Micro & 24CT MicroPlus
• Control 24C/CT, 26C/CT, 19CS/CST
• Control 47C/T, 47LP, 47HC, 40CS/T, 42C
• Control 226C/T
• 8124/8128
• Nie dotyczy głośników JBL instalowanych za pomocą mostków płytek (takich jak seria CSS, 8138, C227C/CT, modele serii C300). W celu uzyskania najbardziej aktualnej listy kompatybilności skontaktuj się z Obsługą Klienta JBL Professional. - Odwrócony rowek V zapewnia wsparcie dla siatki szyn płytek w przypadku uszkodzenia płytki, jednocześnie redukując przenoszenie wibracji do siatki płytek sufitowych i zmniejszając jej trzeszczenie.
- Grubość metalu 1,2 mm (0,05 cala) zapewnia dodatkowe wsparcie wymagane przez długi rozpiętość.
- Wiele otworów montażowych C-ring. Dodatkowe lokalizacje otworów mogą być wywiercone przez instalatora.
- Jeden MTC-48TRx12 to pakiet zawierający 12 szyn płytek, wystarczający dla 6 głośników (2 na głośnik).
