Bakgrund/förgrund Takhögtalare

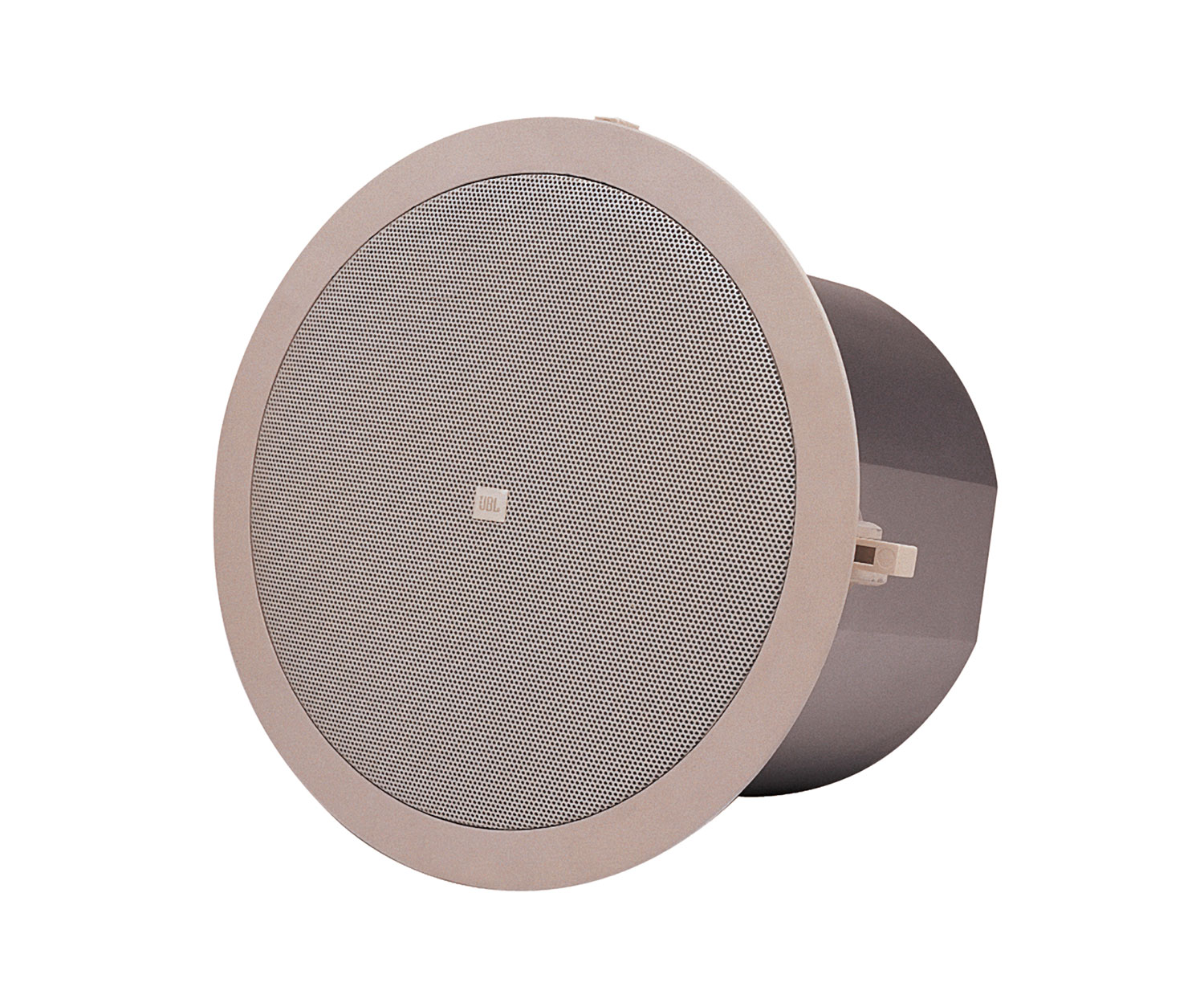

Control 24C är en kompakt inbyggd takhögtalare som levererar fullständigt, högkvalitativt ljud för bakgrundsmusik och musiksystem med personsökning.
Större bilder
Funktioner
- Koaxialt monterad 100 mm (4 tum) woofer med butylgummiomfattning och 19 mm (.75 tum) titanbelagd diffraktionsbelastad tweeter.
- Höga effekt, brett frekvensomfång och låg distortion för högt ljudtryck.
- Vitt täckningsområde möjliggör färre högtalare, vilket minskar kostnaden för det installerade ljudsystemet utan
att påverka prestandan. - JBL:s exklusiva SonicGuard™-överbelastningsskydd möjliggör högre driftsnivåer och förbättrad
systemtillförlitlighet. - Paketerad med galler, bakdel och taktskenor för snabb installation och enkel återförsäljarlagring.
Nedladdningar
Data Sheets
| Storlek | |
|
|
508 KB |
Manuals
| Storlek | |
|
|
231 KB |
|
|
41,7 KB |
|
|
493 KB |
Brochures
| Storlek | |
|
|
14 MB |
|
|
23 MB |
|
|
21 MB |
version D,
uppdaterad: feb 2024
CAD Drawings
| Storlek | |
|
|
674 KB |
|
|
3,42 MB |
BIM Objects
| Storlek | |
|
|
Compliances
| Storlek | |
|
|
179 KB |
|
|
131 KB |
Software
| Storlek | |
|
|
11,3 KB |
|
|
13,4 KB |
|
|
612 KB |
Simulation Data
| Storlek | |
|
|
21 MB |
|
|
24 MB |
Speaker Tunings
| Storlek | |
|
|
557 KB |
Accessories
| Storlek | |
|
|
204 KB |
Information documents
| Storlek | |
|
|
113 KB |
Install Guides
| Storlek | |
|
|
52,4 KB |
|
|
76,4 KB |
|
|
13,7 KB |
|
|
71,2 KB |
|
|
5,12 MB |
|
|
23,9 KB |
Owner's Manuals
| Storlek | |
|
|
386 KB |
Images
| Storlek | |
|
|
284 KB |
Om någon av länkarna ovan resulterar i konstiga tecken i din webbläsare, högerklicka på filen för att spara den på din dator.
Reservdelar och service
Specifikationer
| Frequency Range | 80 Hz - 20 kHz |
| Power Rating | IEC System Long-Term Ratings (low-Z direct): 80 Watts Continuous Program Power 40 Watts Continuous Pink Noise (160W peak), 100 hrs |
| Sensitivity | 86 dB SPL @ 1 m (3.3 ft) |
| Coverage Angle | 130° conical |
| Directivity Factor (Q) | 2.4 dB averaged 500 Hz to 4 kHz |
| Directivity Index (DI) | 3.8 dB averaged 500 Hz to 4 kHz |
| Maximum SPL (1m) | 102 dB (low-impedance, 108 dB peak) |
| Impedance | 16 ohms |
| Input Connectors | Removable 4-pin locking connector with screw-down terminals. |
| Drivers | LF Driver: 100 mm (4.0 in) HF Driver: 19 mm (0.75 in) |
| Color | White |
| Safety Agency | Suitable for use in air handling spaces per UL1480, UL2043, NFPA90 & NFPA 70. S7232/UL Listed, Signaling Speaker. Transformer UL registered per UL1876. In accordance with IEC60849/EN60849. |
| Backcan | formed steel (included "blind-mount") |
| Baffle/Rim | Medium impact polystyrene, fire rated UL94V-0 |
| Ceiling Cutout Size | 168 mm (6.6 in) diameter (cardboard cutout template included) |
| Included Accessories | C-shaped support backing plate 2 tile support rails (fits both 2 x 4 ft or 600 x 1200 mm tiles) Cutout template Paint shield Removable locking wiring connector |
| Plenum Usage | Yes, backcan included |
Tillbehör
MTC-48TRx12 | Takprofil för 4' x 4' takplattor
Större bilder
Takskena för 4' x 4' takplattor
MTC-48TRx12 är en tillbehörsskena för installation av många av JBL:s takmontering högtalar in i 4 ft x 4 ft
(1200 x 1200 mm; 48 x 48 tum)
takplattor i upphängda takapplikationer.
- Kan användas med alla JBL-takhögtalare som har C-ring/tile-rail-monteringssystem.
Inkluderar (vid produktrelease):
• Control 24C/CT Micro & 24CT MicroPlus
• Control 24C/CT, 26C/CT, 19CS/CST
• Control 47C/T, 47LP, 47HC, 40CS/T, 42C
• Control 226C/T
• 8124/8128
• Inte för JBL-högtalare som installeras med tile bridges (såsom CSS Series, 8138, C227C/CT, C300 Series-modeller). Kontakta JBL Professional Customer Service för den senaste kompatibilitetslistan. - Inverterad V-spår ger stöd till tile rail-systemet i fall av takpanelskada och minskar vibrationsöverföring till – och skramling från – takpanelssystemet.
- 1,2 mm (0,05 tum) metalltycklek ger det extra stöd som krävs för den långa spännvidden.
- Flera C-ring-monteringshål. Ytterligare hållpositioner kan borras av installatören.
- En MTC-48TRx12 är ett paket med 12 tile rails, tillräckligt för 6 högtalare (2 per högtalare).
