Background/ Foreground Ceiling Loudspeakers

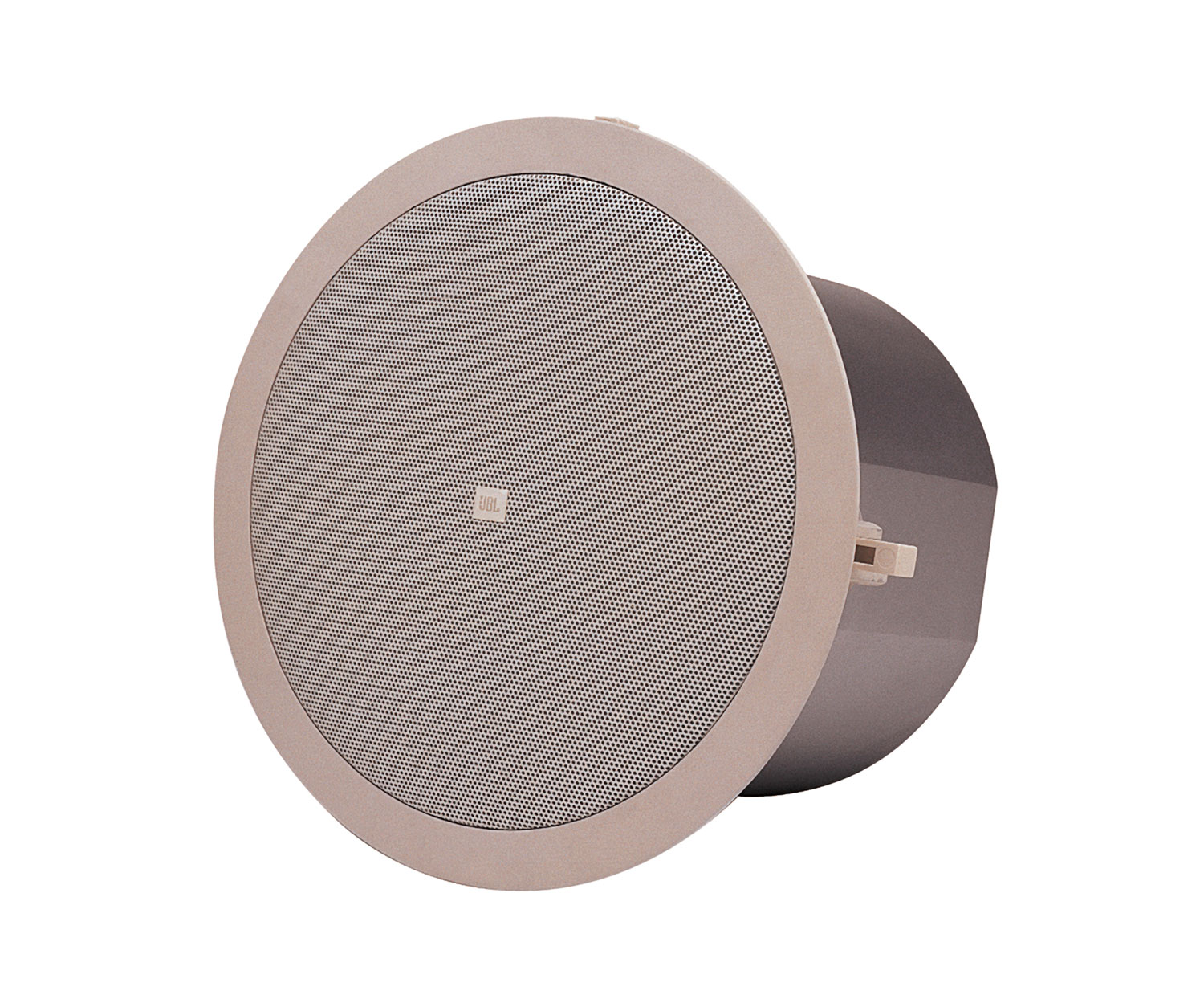

The Control 24C is a compact in-ceiling speakers, providing full, high quality sound for background music and music-plus-paging systems.
រូបភាពធំជាង
លក្ខណៈពិសេស
- Coaxially mounted 100 mm (4 in) woofer with butyl rubber surround and 19 mm (.75 in) titanium coated diffraction-loaded tweeter.
- High power, wide frequency response and low distortion for high sound level capability.
- Wide coverage allows fewer speakers, reducing the cost of
the installed sound system without
sacrificing performance. - JBL’s exclusive SonicGuard™ overload protection allows higher operational levels and improved
system reliability. - Packaged with grille, backcan and tile rails for fast installation and easy dealer stocking.
ការទាញយក
Data Sheets
| ទំហំ | |
|
|
508 KB |
Manuals
| ទំហំ | |
|
|
41.7 KB |
|
|
127 KB |
|
|
493 KB |
Brochures
| ទំហំ | |
|
|
14 MB |
|
|
23 MB |
|
|
21 MB |
កំណែ D,
បានធ្វើបច្ចុប្បន្នភាព: កុម្ភៈ 2024
CAD Drawings
| ទំហំ | |
|
|
674 KB |
|
|
3.42 MB |
BIM Objects
| ទំហំ | |
|
|
Compliances
| ទំហំ | |
|
|
179 KB |
|
|
131 KB |
Software
| ទំហំ | |
|
|
11.3 KB |
|
|
13.4 KB |
|
|
612 KB |
Simulation Data
| ទំហំ | |
|
|
21 MB |
|
|
24 MB |
Speaker Tunings
| ទំហំ | |
|
|
557 KB |
Accessories
| ទំហំ | |
|
|
204 KB |
Information documents
| ទំហំ | |
|
|
113 KB |
Install Guides
| ទំហំ | |
|
|
52.4 KB |
|
|
23.9 KB |
|
|
76.4 KB |
|
|
13.7 KB |
|
|
71.2 KB |
|
|
5.12 MB |
Owner's Manuals
| ទំហំ | |
|
|
386 KB |
Images
| ទំហំ | |
|
|
284 KB |
ប្រសិនបើតំណភ្ជាប់ខាងលើបង្ហាញអក្សរចម្លែកក្នុងកម្មវិធីរុករករបស់អ្នក សូមចុចខាងស្តាំលើឯកសារដើម្បីរក្សាទុកទៅកុំព្យូទ័ររបស់អ្នក។
ផ្នែក និងសេវាកម្ម
លក្ខណៈពិសេស
| Frequency Range | 80 Hz - 20 kHz |
| Power Rating | IEC System Long-Term Ratings (low-Z direct): 80 Watts Continuous Program Power 40 Watts Continuous Pink Noise (160W peak), 100 hrs |
| Sensitivity | 86 dB SPL @ 1 m (3.3 ft) |
| Coverage Angle | 130° conical |
| Directivity Factor (Q) | 2.4 dB averaged 500 Hz to 4 kHz |
| Directivity Index (DI) | 3.8 dB averaged 500 Hz to 4 kHz |
| Maximum SPL (1m) | 102 dB (low-impedance, 108 dB peak) |
| Impedance | 16 ohms |
| Input Connectors | Removable 4-pin locking connector with screw-down terminals. |
| Drivers | LF Driver: 100 mm (4.0 in) HF Driver: 19 mm (0.75 in) |
| Color | White |
| Safety Agency | Suitable for use in air handling spaces per UL1480, UL2043, NFPA90 & NFPA 70. S7232/UL Listed, Signaling Speaker. Transformer UL registered per UL1876. In accordance with IEC60849/EN60849. |
| Backcan | formed steel (included "blind-mount") |
| Baffle/Rim | Medium impact polystyrene, fire rated UL94V-0 |
| Ceiling Cutout Size | 168 mm (6.6 in) diameter (cardboard cutout template included) |
| Included Accessories | C-shaped support backing plate 2 tile support rails (fits both 2 x 4 ft or 600 x 1200 mm tiles) Cutout template Paint shield Removable locking wiring connector |
| Plenum Usage | Yes, backcan included |
គ្រឿងបន្លាស់
MTC-48TRx12 | ក្រុមផ្នែកសម្រាប់ក្បឿងពិដានขະមាด ៤' x ៤'
រូបភាពធំជាង
레일រ៉ែលដំឡើងក្រឡាលើលិច ៤' x ៤'
MTC-48TRx12 គឺជាក្រឡាលើលិចបន្ថែមសម្រាប់ការដំឡើងឌីណាមិកលើលិចរបស់ JBL ច្រើនទៀតចូលក្នុង 4 ft ដោយ 4 ft
(1200 x 1200 mm; 48 x 48 inch) ក្រឡាលើលិចក្នុងកម្មវិធីលើលិចព្យួរ។
- អាចប្រើប្រាស់ជាមួយលក្ខណៈស្បែកពិដានលក្ខណៈផ្សេងទៀតរបស់ JBL ដែលមានប្រព័ន្ធម៉ោន C-ring/tile-rail។
រួមបញ្ចូល (នៅពេលរោងផលិតកម្ម):
• Control 24C/CT Micro & 24CT MicroPlus
• Control 24C/CT, 26C/CT, 19CS/CST
• Control 47C/T, 47LP, 47HC, 40CS/T, 42C
• Control 226C/T
• 8124/8128
• មិនមែនសម្រាប់ឧបករណ៍បង្ហោះសំឡេង JBL ដែលដំឡើងដោយប្រើស្ពាន់ក្បឿង (ឧទាហរណ៍ CSS Series, 8138, C227C/CT, C300 Series models)។ សូមពិគ្រោះយោបល់ក្រុមសេវាកម្មអតិថិជនរបស់ JBL Professional សម្រាប់បញ្ជីភាពឆបគ្នាដែលទាក់ទងបច្ចុប្បន្ន។ - រន្ធ V-groove បញ្ច្រាសផ្តល់នូវការគាំទងលើក្រឡាចត្រង្គក្បឿងក្នុងករណីលទ្ធផលចម្បងឡើងវិញខណៈពេលកាត់បន្ថយការផ្ទេរលំយោលទៅ - និងរំលោះរអ៊ី - ពីប្រព័ន្ធក្រឡាចត្រង្គក្បឿងពិដាន។
- ក្រាស់ដែក 1.2 មម (0.05 អ៊ីញ) ផ្តល់នូវការគាំទងបន្ថែមដែលត្រូវការដោយលំហូរវែង។
- ច្រើនដង C-ring mounting holes។ ទីតាំងរន្ធបន្ថែមដែលចាក់ដោយអ្នកដំឡើង។
- MTC-48TRx12 មួយគឺជាកញ្ចប់នៃក្បឿង 12, គ្រប់គ្រាន់សម្រាប់ឧបករណ៍បង្ហោះសំឡេង 6 (ចំនួន 2 ក្នុងមួយឧបករណ៍)។
