Altifalantes de Teto em Segundo Plano/Primeiro Plano

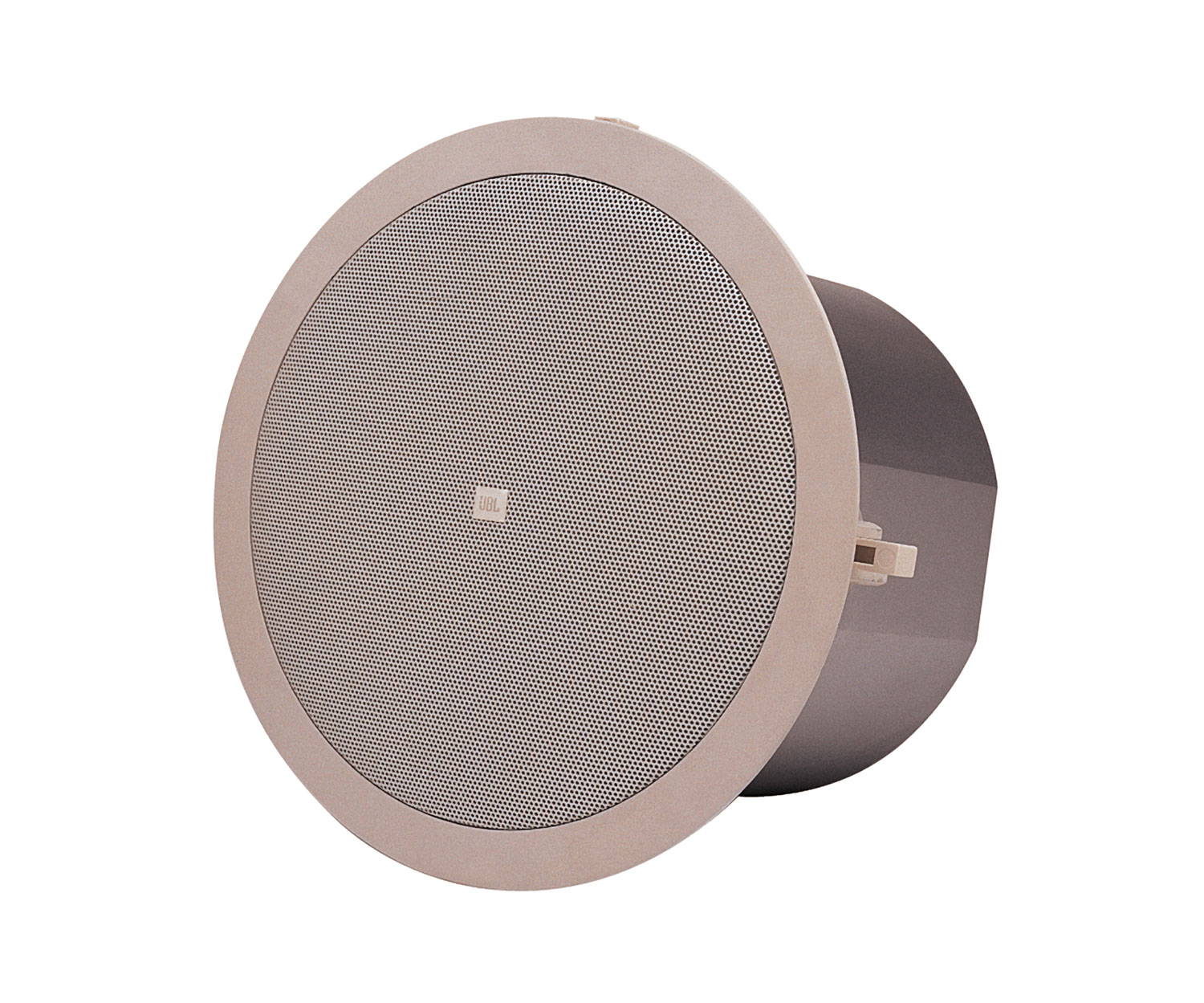

O Control 24C é um altifalante compacto de embutir no teto, que oferece som completo e de elevada qualidade para sistemas de música de fundo e música mais chamadas.
Imagens maiores
Características
- Woofer coaxial de 100 mm (4 pol.) com envolvente de borracha butílica e tweeter de 19 mm (.75 pol.) revestido de titânio com carregamento de difração.
- Alta potência, resposta em frequência ampla e baixa distorção para elevada capacidade de nível de som.
- Cobertura ampla permite menos colunas, reduzindo o custo do sistema de som instalado sem
sacrificar o desempenho. - A proteção contra sobrecarga exclusiva SonicGuard™ da JBL permite maiores níveis operacionais e melhor
fiabilidade do sistema. - Fornecido com grelha, cânula traseira e rails para teto para instalação rápida e armazenamento fácil no distribuidor.
Descarregamentos
Data Sheets
| Tamanho | |
|
|
500 KB |
Manuals
| Tamanho | |
|
|
40 KB |
|
|
100 KB |
|
|
500 KB |
Brochures
| Tamanho | |
|
|
10 MB |
|
|
20 MB |
|
|
20 MB |
versão D,
atualizado: fev 2024
CAD Drawings
| Tamanho | |
|
|
700 KB |
|
|
3 MB |
BIM Objects
| Tamanho | |
|
|
Compliances
| Tamanho | |
|
|
200 KB |
|
|
100 KB |
Software
| Tamanho | |
|
|
10 KB |
|
|
10 KB |
|
|
600 KB |
Simulation Data
| Tamanho | |
|
|
20 MB |
|
|
20 MB |
Speaker Tunings
| Tamanho | |
|
|
600 KB |
Accessories
| Tamanho | |
|
|
200 KB |
Information documents
| Tamanho | |
|
|
100 KB |
Install Guides
| Tamanho | |
|
|
50 KB |
|
|
20 KB |
|
|
80 KB |
|
|
10 KB |
|
|
70 KB |
|
|
5 MB |
Owner's Manuals
| Tamanho | |
|
|
400 KB |
Images
| Tamanho | |
|
|
300 KB |
Se algum dos links acima resultar em caracteres estranhos no seu navegador, clique com o botão direito no ficheiro para o guardar no seu computador.
Peças e serviço
Especificações
| Frequency Range | 80 Hz - 20 kHz |
| Power Rating | IEC System Long-Term Ratings (low-Z direct): 80 Watts Continuous Program Power 40 Watts Continuous Pink Noise (160W peak), 100 hrs |
| Sensitivity | 86 dB SPL @ 1 m (3.3 ft) |
| Coverage Angle | 130° conical |
| Directivity Factor (Q) | 2.4 dB averaged 500 Hz to 4 kHz |
| Directivity Index (DI) | 3.8 dB averaged 500 Hz to 4 kHz |
| Maximum SPL (1m) | 102 dB (low-impedance, 108 dB peak) |
| Impedance | 16 ohms |
| Input Connectors | Removable 4-pin locking connector with screw-down terminals. |
| Drivers | LF Driver: 100 mm (4.0 in) HF Driver: 19 mm (0.75 in) |
| Color | White |
| Safety Agency | Suitable for use in air handling spaces per UL1480, UL2043, NFPA90 & NFPA 70. S7232/UL Listed, Signaling Speaker. Transformer UL registered per UL1876. In accordance with IEC60849/EN60849. |
| Backcan | formed steel (included "blind-mount") |
| Baffle/Rim | Medium impact polystyrene, fire rated UL94V-0 |
| Ceiling Cutout Size | 168 mm (6.6 in) diameter (cardboard cutout template included) |
| Included Accessories | C-shaped support backing plate 2 tile support rails (fits both 2 x 4 ft or 600 x 1200 mm tiles) Cutout template Paint shield Removable locking wiring connector |
| Plenum Usage | Yes, backcan included |
Acessórios
MTC-48TRx12 | Carril de Telha para Placas de Teto 4' x 4'
Imagens maiores
Calha de Telha para Painéis de Teto de 4' x 4'
MTC-48TRx12 é uma calha de telha acessória para instalar muitos altifalantes de teto JBL em painéis de teto de 4 pés por 4 pés
(1200 x 1200 mm; 48 x 48 polegadas) em aplicações de teto suspenso.
- Pode ser utilizado com qualquer coluna de teto JBL que tenha o sistema de montagem C-ring/tile-rail.
Inclui (no lançamento do produto):
• Control 24C/CT Micro & 24CT MicroPlus
• Control 24C/CT, 26C/CT, 19CS/CST
• Control 47C/T, 47LP, 47HC, 40CS/T, 42C
• Control 226C/T
• 8124/8128
• Não é adequado para colunas JBL que se instalam com tile bridges (como a Série CSS, 8138, C227C/CT, modelos da Série C300). Contacte o Serviço de Atendimento ao Cliente da JBL Professional para obter a lista de compatibilidade mais actualizada. - A ranhura em V invertida oferece suporte à grelha de tile rail em caso de falha da placa de teto, reduzindo simultaneamente a transferência de vibração para – e ruído proveniente de – o sistema de grelha de placas de teto.
- Espessura de metal de 1,2 mm (0,05 pol.) oferece o suporte adicional necessário para vãos longos.
- Múltiplos furos de montagem C-ring. Localizações de furos adicionais perfuráveis pelo instalador.
- Um MTC-48TRx12 é um pacote de 12 tile rails, suficiente para 6 colunas (2 por coluna).
Documentação
-
MTC-48TRx12 Spec Sheet (revB)
[80 KB]
