JBL Professional Control 24CT-BK

รูปภาพขนาดใหญ่

Background/Foreground Ceiling Speaker

The Control 24CT-BK is a compact ceiling speaker providing premium performance in background, foreground and music-pluspaging sound systems. The Control 24CT-BK is perfectly suited for a wide variety of applications from professional offices and airports to restaurants and specialty retail stores. High power handling, wide frequency response and low distortion make the Control 24CT-BK ideal for sound systems requiring a higher fidelity sound from ceiling loudspeakers. The premium performance capability ensures excellent sound character, providing pleasant, enveloping sound throughout the listening area.

คุณสมบัติ

Coaxially mounted 100 mm (4 in) woofer with butyl rubber surround and 19 mm (¾ in) titanium coated diffraction-loaded tweeter
High power, wide frequency response and low distortion for high sound level capability
Wide coverage allows fewer speakers, reducing the cost of the installed sound system without
sacrificing performance
Packaged with grille, backcan and tile rails for fast installation and easy dealer stocking
Black baffle and grille works well in black and dark ceiling

การดาวน์โหลด

Data Sheets

	เวอร์ชัน	ขนาด	อัปโหลดแล้ว
Control 24CT-BK Spec Sheet เวอร์ชัน B, อัปเดต: ต.ค. 2020	B	516 กิโลไบต์	ต.ค. 2020

Manuals

	ขนาด	อัปโหลดแล้ว
MTC-TCD Thick-Ceiling Dogear อัปเดต: ต.ค. 2019	41.7 กิโลไบต์	ต.ค. 2019

Brochures

	เวอร์ชัน	ภาษา	ขนาด	อัปโหลดแล้ว
Control Contractor Brochure (2025) เวอร์ชัน A, อัปเดต: มี.ค. 2026	A		23 เมกะไบต์	มี.ค. 2026
Control Contractor Brochure (2026) อัปเดต: มี.ค. 2026			21 เมกะไบต์	มี.ค. 2026

CAD Drawings

	ขนาด	อัปโหลดแล้ว
Control Contractor Ceiling Speakers 3D Drawing อัปเดต: ต.ค. 2020	3.42 เมกะไบต์	ต.ค. 2020
Control Surface Mount 2D Drawings อัปเดต: ต.ค. 2020	674 กิโลไบต์	ต.ค. 2020

Compliances

	ขนาด	อัปโหลดแล้ว
JBL Control Series Passive Speakers DoC อัปเดต: ธ.ค. 2019	179 กิโลไบต์	ธ.ค. 2019

Simulation Data

	เวอร์ชัน	ขนาด	อัปโหลดแล้ว
JBL Pro ALL CLF Files เวอร์ชัน 12-10-21, อัปเดต: พ.ค. 2023	12-10-21	24 เมกะไบต์	พ.ค. 2023

Owner's Manuals

	ขนาด	อัปโหลดแล้ว
Control Contractor Ceiling Loudspeakers Owner’s Manual อัปเดต: ต.ค. 2020	386 กิโลไบต์	ต.ค. 2020

Accessories

	ขนาด	อัปโหลดแล้ว
MTC-CS-Teth1 Press-In Grille Safety Tether อัปเดต: ก.ย. 2021	204 กิโลไบต์	ก.ย. 2021

Install Guides

	ขนาด	อัปโหลดแล้ว
Guide to Business Music อัปเดต: ต.ค. 2020	52.4 กิโลไบต์	ต.ค. 2020
CC Ceiling Speakers: Myth versus Reality อัปเดต: ต.ค. 2020	23.9 กิโลไบต์	ต.ค. 2020

Images

	ขนาด	อัปโหลดแล้ว

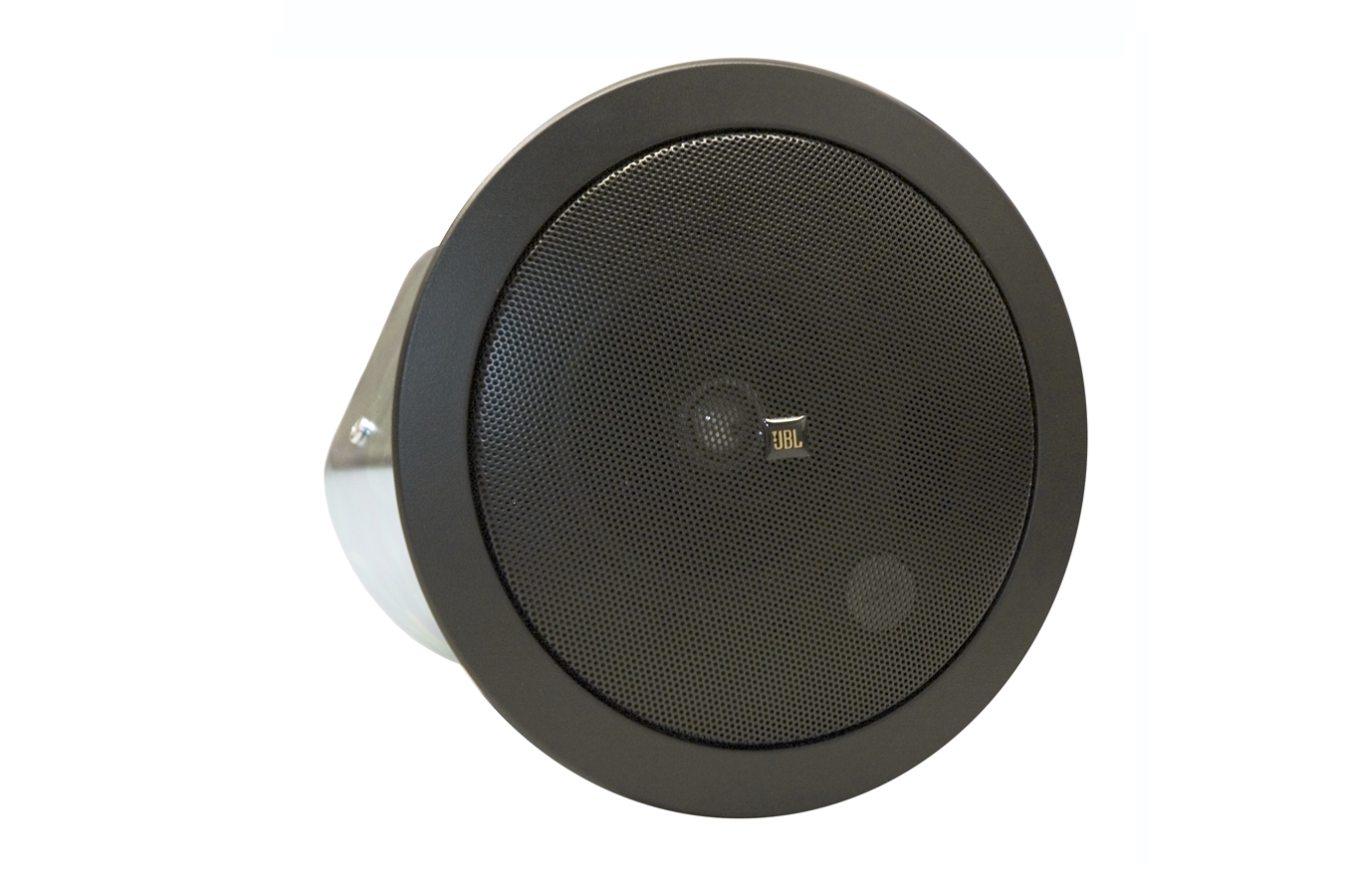

Control 24CT-BK Hi-Res Image อัปเดต: ต.ค. 2020	383 กิโลไบต์	ต.ค. 2020

หากลิงก์ใดด้านบนแสดงตัวอักษรแปลกๆ ในเบราว์เซอร์ของคุณ โปรดคลิกขวาที่ไฟล์เพื่อบันทึกไว้ในคอมพิวเตอร์ของคุณ

อะไหล่และบริการ

ข้อมูลจำเพาะ

Frequency Range	80 Hz - 20 kHz
Power Rating	See transformer taps
Transformer Taps	70V: 30W, 15W, 7.5W (& 3.7W @ 70V)
Coverage Angle	130° conical
Directivity Factor (Q)	2.4 dB averaged 500 Hz to 4 kHz
Directivity Index (DI)	3.8 dB averaged 500 Hz to 4 kHz
Maximum SPL (1m)	102 dB (top 70V/100V tap)
Nominal Impedance	16 ohms (Min Z 16.1 ohms @ 320 Hz)
Sensitivity	86 dB (100 Hz - 10 kHz)
Input Connectors	Removable 4-pin locking connector with screw-down terminals.
Drivers	LF Driver: 100 mm (4.0 in) HF Driver: 19 mm (0.75 in)
Color	Black
Safety Agency	Suitable for use in air handling spaces per UL1480, UL2043, NFPA90 & NFPA 70. S7232/UL Listed, Signaling Speaker. Transformer UL registered per UL1876. In accordance with IEC60849/EN60849.
Backcan	formed steel (included "blind-mount")
Baffle/Rim	Medium impact polystyrene, fire rated UL94V-0
Ceiling Cutout Size	168 mm (6.6 in) diameter (cardboard cutout template included)
Included Accessories	C-shaped support backing plate 2 tile support rails (fits both 2 x 4 ft or 600 x 1200 mm tiles) Cutout template Paint shield Removable locking wiring connector
Plenum Usage	Yes, backcan included
