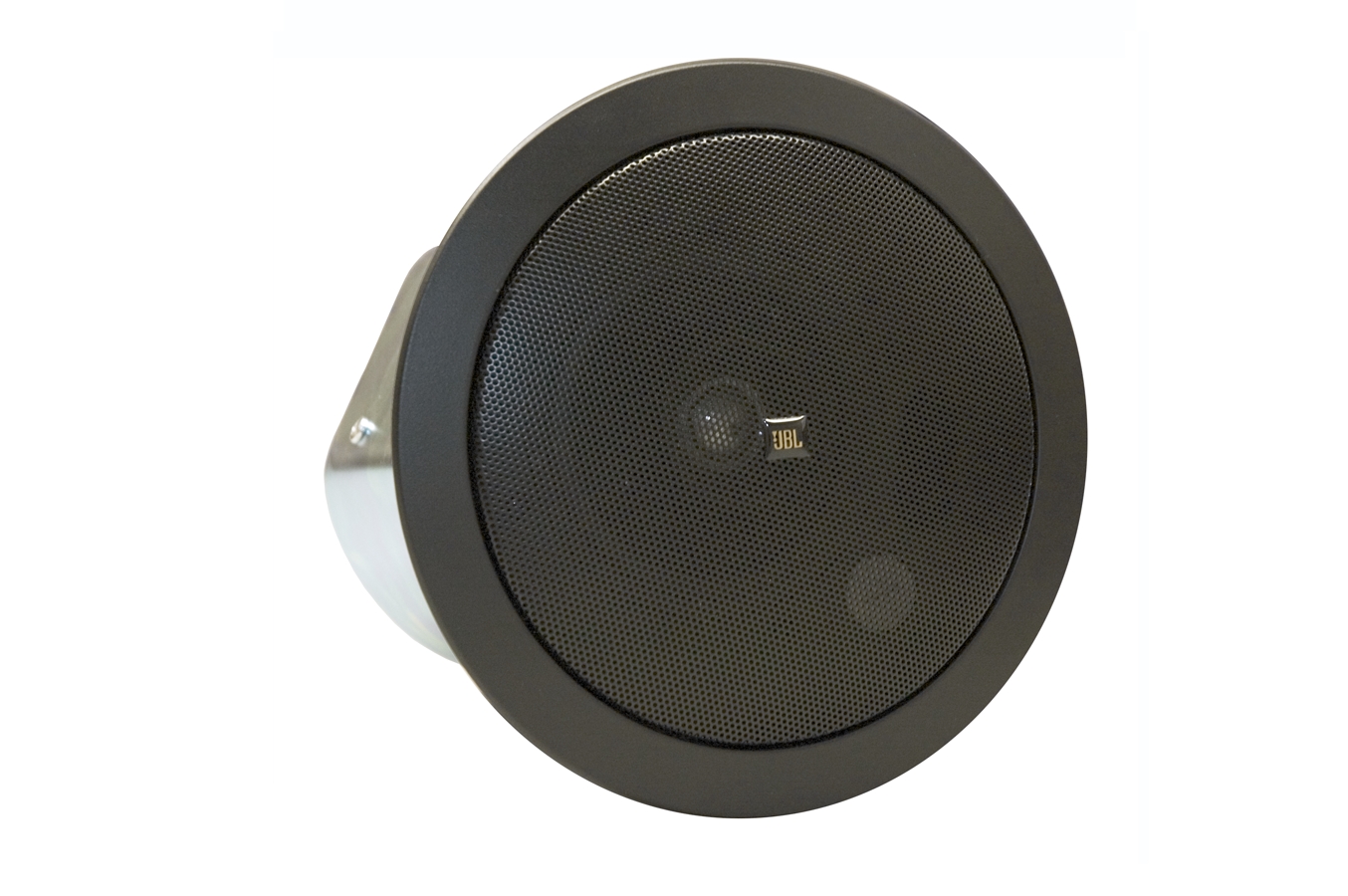

JBL Professional Control 24CT-BK

Immagini più grandi

Diffusore da Soffitto Background/Foreground

Il Control 24CT-BK è un diffusore da soffitto compatto che offre prestazioni premium nei sistemi audio di sottofondo, primo piano e musica più annunci. Il Control 24CT-BK è perfettamente adatto a un'ampia varietà di applicazioni, dagli uffici professionali e aeroporti ai ristoranti e ai negozi specializzati. L'elevata potenza gestibile, l'ampia risposta in frequenza e la bassa distorsione rendono il Control 24CT-BK ideale per sistemi audio che richiedono un suono a maggiore fedeltà dai diffusori da soffitto. La capacità di prestazioni premium garantisce un'eccellente qualità del suono, fornendo un audio gradevole e avvolgente in tutta l'area di ascolto.

Caratteristiche

Woofer coassiale da 100 mm (4 poll.) con sospensione in gomma butilica e tweeter da 19 mm (¾ poll.) rivestito in titanio con diffrazione caricata
Alta potenza, risposta in frequenza ampia e bassa distorsione per elevata capacità di livello sonoro
Copertura ampia consente di utilizzare meno altoparlanti, riducendo il costo del sistema audio installato senza
compromessi sulle prestazioni
Fornito con griglia, retro e binari per controsoffitto per un'installazione rapida e facile gestione da parte del rivenditore
Baffle e griglia neri si adattano perfettamente a soffitti neri e scuri

Download

Data Sheets

	Versione	Dimensione	Caricato
Control 24CT-BK Spec Sheet versione B, aggiornato: ott 2020	B	516 KB	ott 2020

Manuals

	Dimensione	Caricato
MTC-TCD Thick-Ceiling Dogear aggiornato: ott 2019	41,7 KB	ott 2019

Brochures

	Versione	Lingua	Dimensione	Caricato
Control Contractor Brochure (2025) versione A, aggiornato: mar 2026	A		23 MB	mar 2026
Control Contractor Brochure (2026) aggiornato: mar 2026			21 MB	mar 2026

CAD Drawings

	Dimensione	Caricato
Control Contractor Ceiling Speakers 3D Drawing aggiornato: ott 2020	3,42 MB	ott 2020
Control Surface Mount 2D Drawings aggiornato: ott 2020	674 KB	ott 2020

Compliances

	Dimensione	Caricato
JBL Control Series Passive Speakers DoC aggiornato: dic 2019	179 KB	dic 2019

Simulation Data

	Versione	Dimensione	Caricato
JBL Pro ALL CLF Files versione 12-10-21, aggiornato: mag 2023	12-10-21	24 MB	mag 2023

Owner's Manuals

	Dimensione	Caricato
Control Contractor Ceiling Loudspeakers Owner’s Manual aggiornato: ott 2020	386 KB	ott 2020

Accessories

	Dimensione	Caricato
MTC-CS-Teth1 Press-In Grille Safety Tether aggiornato: set 2021	204 KB	set 2021

Install Guides

	Dimensione	Caricato
Guide to Business Music aggiornato: ott 2020	52,4 KB	ott 2020
CC Ceiling Speakers: Myth versus Reality aggiornato: ott 2020	23,9 KB	ott 2020

Images

	Dimensione	Caricato
Control 24CT-BK Hi-Res Image aggiornato: ott 2020	383 KB	ott 2020

Se uno dei link sopra produce caratteri strani nel tuo browser, fai clic destro sul file per salvarlo sul tuo computer.

Parti e assistenza

Specifiche

Frequency Range	80 Hz - 20 kHz
Power Rating	See transformer taps
Transformer Taps	70V: 30W, 15W, 7.5W (& 3.7W @ 70V)
Coverage Angle	130° conical
Directivity Factor (Q)	2.4 dB averaged 500 Hz to 4 kHz
Directivity Index (DI)	3.8 dB averaged 500 Hz to 4 kHz
Maximum SPL (1m)	102 dB (top 70V/100V tap)
Nominal Impedance	16 ohms (Min Z 16.1 ohms @ 320 Hz)
Sensitivity	86 dB (100 Hz - 10 kHz)
Input Connectors	Removable 4-pin locking connector with screw-down terminals.
Drivers	LF Driver: 100 mm (4.0 in) HF Driver: 19 mm (0.75 in)
Color	Black
Safety Agency	Suitable for use in air handling spaces per UL1480, UL2043, NFPA90 & NFPA 70. S7232/UL Listed, Signaling Speaker. Transformer UL registered per UL1876. In accordance with IEC60849/EN60849.
Backcan	formed steel (included "blind-mount")
Baffle/Rim	Medium impact polystyrene, fire rated UL94V-0
Ceiling Cutout Size	168 mm (6.6 in) diameter (cardboard cutout template included)
Included Accessories	C-shaped support backing plate 2 tile support rails (fits both 2 x 4 ft or 600 x 1200 mm tiles) Cutout template Paint shield Removable locking wiring connector
Plenum Usage	Yes, backcan included
