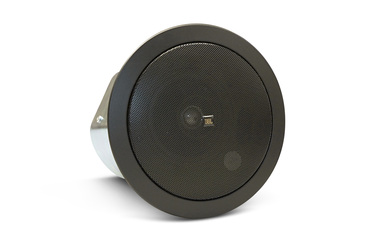

JBL Professional Control 24CT-BK

Imágenes más grandes

Altavoz de techo para sonido ambiente y destacado

El Control 24CT-BK es un altavoz de techo compacto que ofrece un rendimiento premium en sistemas de sonido ambiente, destacado y música más avisos. El Control 24CT-BK es ideal para una amplia variedad de aplicaciones, desde oficinas profesionales y aeropuertos hasta restaurantes y tiendas minoristas especializadas. La alta potencia, la amplia respuesta de frecuencia y la baja distorsión hacen que el Control 24CT-BK sea ideal para sistemas de sonido que requieren una sonoridad de mayor fidelidad desde altavoces de techo. La capacidad de rendimiento premium asegura una excelente calidad de sonido, proporcionando un sonido agradable y envolvente en toda el área de escucha.

Características

Woofer coaxial de 100 mm (4 in) montado coaxialmente con suspensión de caucho butílico y tweeter de 19 mm (¾ in) revestido de titanio con difracción cargada
Alta potencia, respuesta de frecuencia amplia y baja distorsión para alta capacidad de nivel de sonido
La cobertura amplia permite menos altavoces, reduciendo el costo del sistema de sonido instalado sin
sacrificar el rendimiento
Empaquetado con rejilla, trasera y raíles de cielo para instalación rápida y fácil almacenamiento de distribuidores
La pantalla negra y la rejilla funcionan bien en techos negros y oscuros

Descargas

Data Sheets

	Versión	Tamaño	Subido
Control 24CT-BK Spec Sheet versión B, actualizado: oct 2020	B	516 KB	oct 2020

Manuals

	Tamaño	Subido
MTC-TCD Thick-Ceiling Dogear actualizado: oct 2019	41,7 KB	oct 2019

Brochures

	Versión	Idioma	Tamaño	Subido
Control Contractor Brochure (2025) versión A, actualizado: mar 2026	A		23 MB	mar 2026
Control Contractor Brochure (2026) actualizado: mar 2026			21 MB	mar 2026

CAD Drawings

	Tamaño	Subido
Control Contractor Ceiling Speakers 3D Drawing actualizado: oct 2020	3,42 MB	oct 2020
Control Surface Mount 2D Drawings actualizado: oct 2020	674 KB	oct 2020

Compliances

	Tamaño	Subido
JBL Control Series Passive Speakers DoC actualizado: dic 2019	179 KB	dic 2019

Simulation Data

	Versión	Tamaño	Subido
JBL Pro ALL CLF Files versión 12-10-21, actualizado: may 2023	12-10-21	24 MB	may 2023

Owner's Manuals

	Tamaño	Subido
Control Contractor Ceiling Loudspeakers Owner’s Manual actualizado: oct 2020	386 KB	oct 2020

Accessories

	Tamaño	Subido
MTC-CS-Teth1 Press-In Grille Safety Tether actualizado: sep 2021	204 KB	sep 2021

Install Guides

	Tamaño	Subido
Guide to Business Music actualizado: oct 2020	52,4 KB	oct 2020
CC Ceiling Speakers: Myth versus Reality actualizado: oct 2020	23,9 KB	oct 2020

Images

	Tamaño	Subido

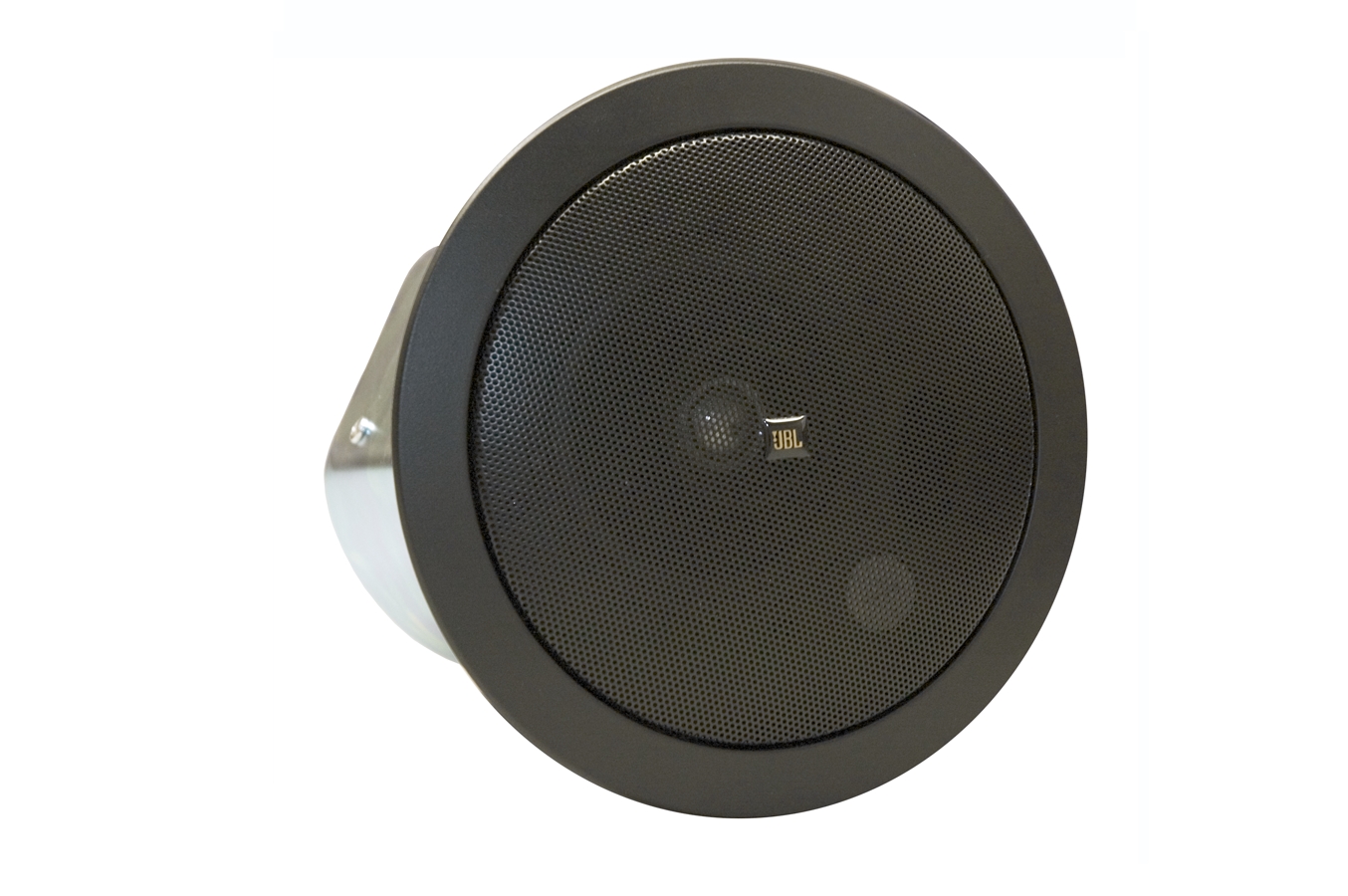

Control 24CT-BK Hi-Res Image actualizado: oct 2020	383 KB	oct 2020

Si alguno de los enlaces anteriores muestra caracteres extraños en su navegador, haga clic con el botón derecho en el archivo para guardarlo en su computadora.

Piezas y servicio

Especificaciones

Frequency Range	80 Hz - 20 kHz
Power Rating	See transformer taps
Transformer Taps	70V: 30W, 15W, 7.5W (& 3.7W @ 70V)
Coverage Angle	130° conical
Directivity Factor (Q)	2.4 dB averaged 500 Hz to 4 kHz
Directivity Index (DI)	3.8 dB averaged 500 Hz to 4 kHz
Maximum SPL (1m)	102 dB (top 70V/100V tap)
Impedancia nominal	16 ohms (Min Z 16.1 ohms @ 320 Hz)
Sensitivity	86 dB (100 Hz - 10 kHz)
CONEXIONES DE ENTRADA	Removable 4-pin locking connector with screw-down terminals.
Drivers	LF Driver: 100 mm (4.0 in) HF Driver: 19 mm (0.75 in)
Color	Black
Safety Agency	Suitable for use in air handling spaces per UL1480, UL2043, NFPA90 & NFPA 70. S7232/UL Listed, Signaling Speaker. Transformer UL registered per UL1876. In accordance with IEC60849/EN60849.
Backcan	formed steel (included "blind-mount")
Baffle/Rim	Medium impact polystyrene, fire rated UL94V-0
Ceiling Cutout Size	168 mm (6.6 in) diameter (cardboard cutout template included)
Included Accessories	C-shaped support backing plate 2 tile support rails (fits both 2 x 4 ft or 600 x 1200 mm tiles) Cutout template Paint shield Removable locking wiring connector
Plenum Usage	Yes, backcan included
