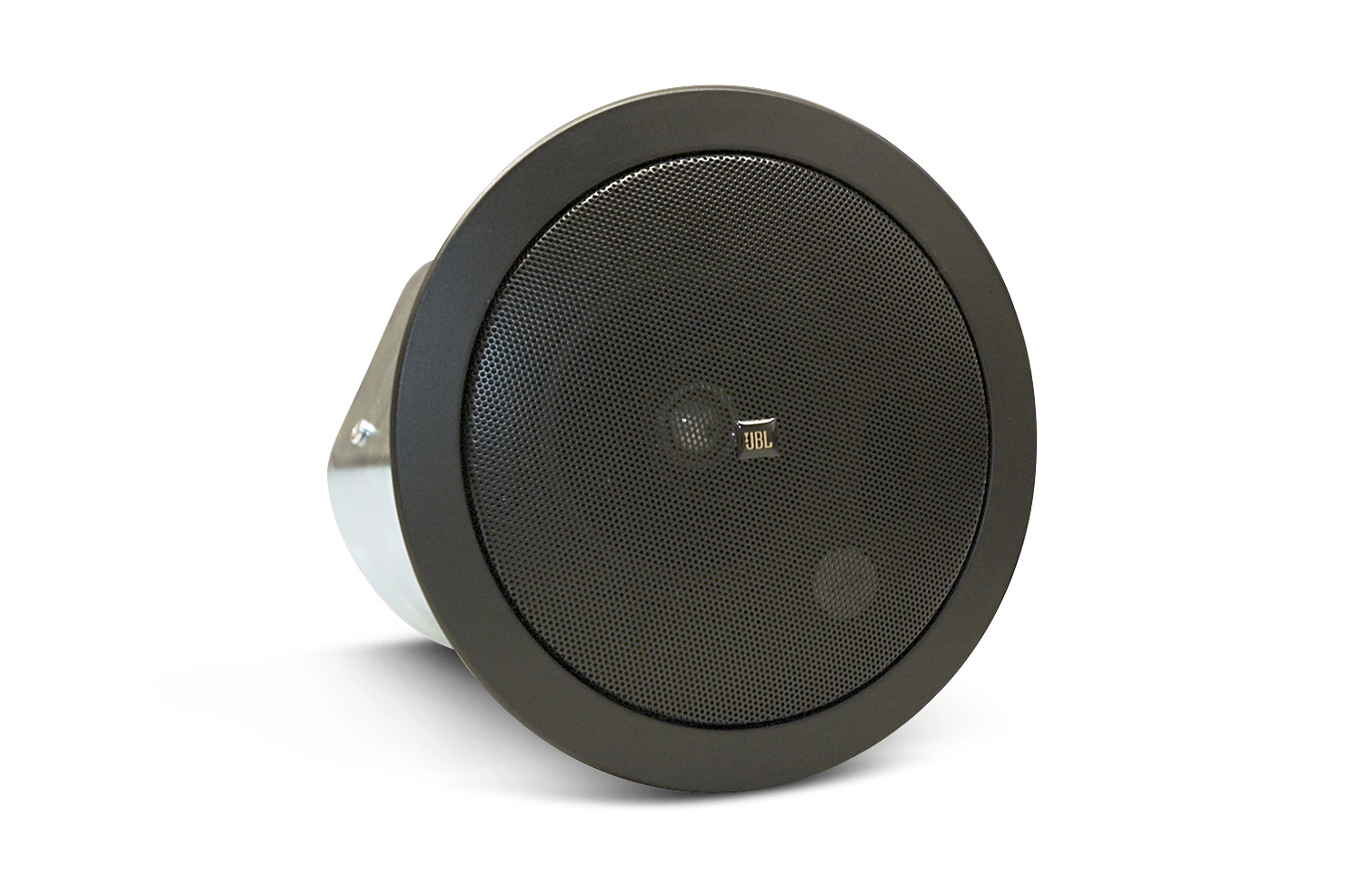

JBL Professional Control 24CT-BK

Grandes images

Haut-parleur de plafond pour fond sonore et diffusion musicale

Le Control 24CT-BK est un haut-parleur de plafond compact offrant des performances haut de gamme dans les systèmes de fond sonore, de diffusion musicale ou combinant musique et annonces. Le Control 24CT-BK convient parfaitement à un large éventail d'applications, des bureaux d'entreprise et aéroports aux restaurants et commerces spécialisés. Sa tenue en puissance élevée, sa large réponse en fréquence et sa faible distorsion font du Control 24CT-BK la solution idéale pour les systèmes de sonorisation exigeant une restitution plus fidèle de la part des haut-parleurs de plafond. Ses performances haut de gamme garantissent une excellente qualité de restitution, pour un son agréable et enveloppant dans toute la zone d'écoute.

Caractéristiques

Woofer de 100 mm (4 po) monté coaxialement, avec suspension en caoutchouc butyle, et tweeter de 19 mm (¾ po) à revêtement en titane et à charge par diffraction
Puissance élevée, large réponse en fréquence et faible distorsion pour atteindre des niveaux sonores élevés
Une large couverture permet d'utiliser moins d'enceintes, réduisant ainsi le coût du système de sonorisation installé sans
sacrifier les performances
Livré avec grille, boîtier arrière et rails pour dalles de plafond pour une installation rapide et un stockage simplifié chez le revendeur
Le baffle et la grille noirs s'intègrent parfaitement aux plafonds noirs et de couleur sombre

Téléchargements

Data Sheets

	Version	Taille	Téléchargé
Control 24CT-BK Spec Sheet version B, mis à jour : oct. 2020	B	516 ko	oct. 2020

Manuals

	Taille	Téléchargé
MTC-TCD Thick-Ceiling Dogear mis à jour : oct. 2019	41,7 ko	oct. 2019

Brochures

	Version	Langue	Taille	Téléchargé
Control Contractor Brochure (2025) version A, mis à jour : mars 2026	A		23 Mo	mars 2026
Control Contractor Brochure (2026) mis à jour : mars 2026			21 Mo	mars 2026

CAD Drawings

	Taille	Téléchargé
Control Contractor Ceiling Speakers 3D Drawing mis à jour : oct. 2020	3,42 Mo	oct. 2020
Control Surface Mount 2D Drawings mis à jour : oct. 2020	674 ko	oct. 2020

Compliances

	Taille	Téléchargé
JBL Control Series Passive Speakers DoC mis à jour : déc. 2019	179 ko	déc. 2019

Simulation Data

	Version	Taille	Téléchargé
JBL Pro ALL CLF Files version 12-10-21, mis à jour : mai 2023	12-10-21	24 Mo	mai 2023

Owner's Manuals

	Taille	Téléchargé
Control Contractor Ceiling Loudspeakers Owner’s Manual mis à jour : oct. 2020	386 ko	oct. 2020

Accessories

	Taille	Téléchargé
MTC-CS-Teth1 Press-In Grille Safety Tether mis à jour : sept. 2021	204 ko	sept. 2021

Install Guides

	Taille	Téléchargé
Guide to Business Music mis à jour : oct. 2020	52,4 ko	oct. 2020
CC Ceiling Speakers: Myth versus Reality mis à jour : oct. 2020	23,9 ko	oct. 2020

Images

	Taille	Téléchargé

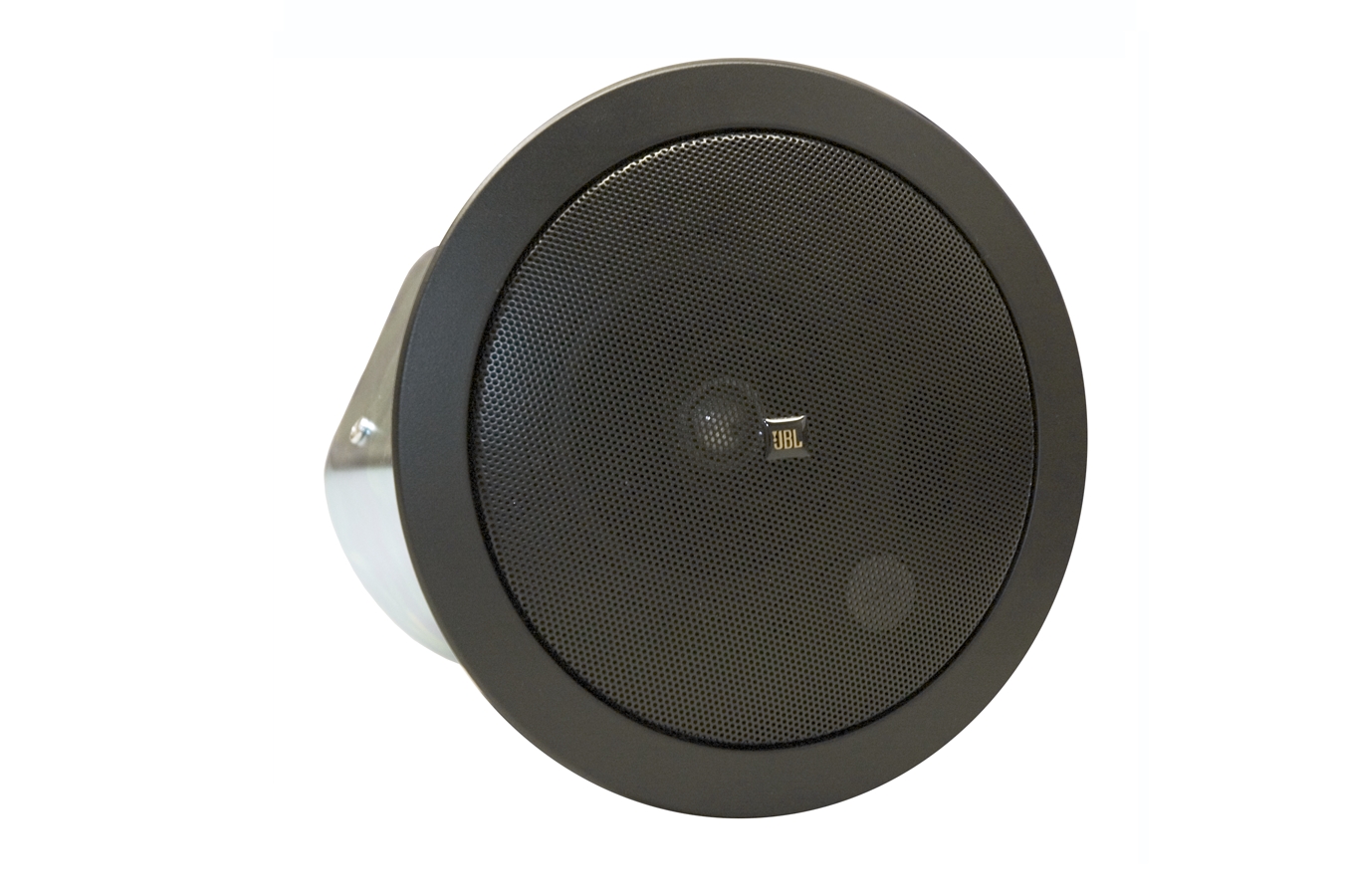

Control 24CT-BK Hi-Res Image mis à jour : oct. 2020	383 ko	oct. 2020

Si l'un des liens ci-dessus affiche des caractères étranges dans votre navigateur, faites un clic droit sur le fichier pour l'enregistrer sur votre ordinateur.

Pièces détachées et réparations

Caractéristiques techniques

Frequency Range	80 Hz - 20 kHz
Power Rating	See transformer taps
Transformer Taps	70V: 30W, 15W, 7.5W (& 3.7W @ 70V)
Coverage Angle	130° conical
Directivity Factor (Q)	2.4 dB averaged 500 Hz to 4 kHz
Directivity Index (DI)	3.8 dB averaged 500 Hz to 4 kHz
Maximum SPL (1m)	102 dB (top 70V/100V tap)
Nominal Impedance	16 ohms (Min Z 16.1 ohms @ 320 Hz)
Sensitivity	86 dB (100 Hz - 10 kHz)
Input Connectors	Removable 4-pin locking connector with screw-down terminals.
Drivers	LF Driver: 100 mm (4.0 in) HF Driver: 19 mm (0.75 in)
Color	Black
Safety Agency	Suitable for use in air handling spaces per UL1480, UL2043, NFPA90 & NFPA 70. S7232/UL Listed, Signaling Speaker. Transformer UL registered per UL1876. In accordance with IEC60849/EN60849.
Backcan	formed steel (included "blind-mount")
Baffle/Rim	Medium impact polystyrene, fire rated UL94V-0
Ceiling Cutout Size	168 mm (6.6 in) diameter (cardboard cutout template included)
Included Accessories	C-shaped support backing plate 2 tile support rails (fits both 2 x 4 ft or 600 x 1200 mm tiles) Cutout template Paint shield Removable locking wiring connector
Plenum Usage	Yes, backcan included
