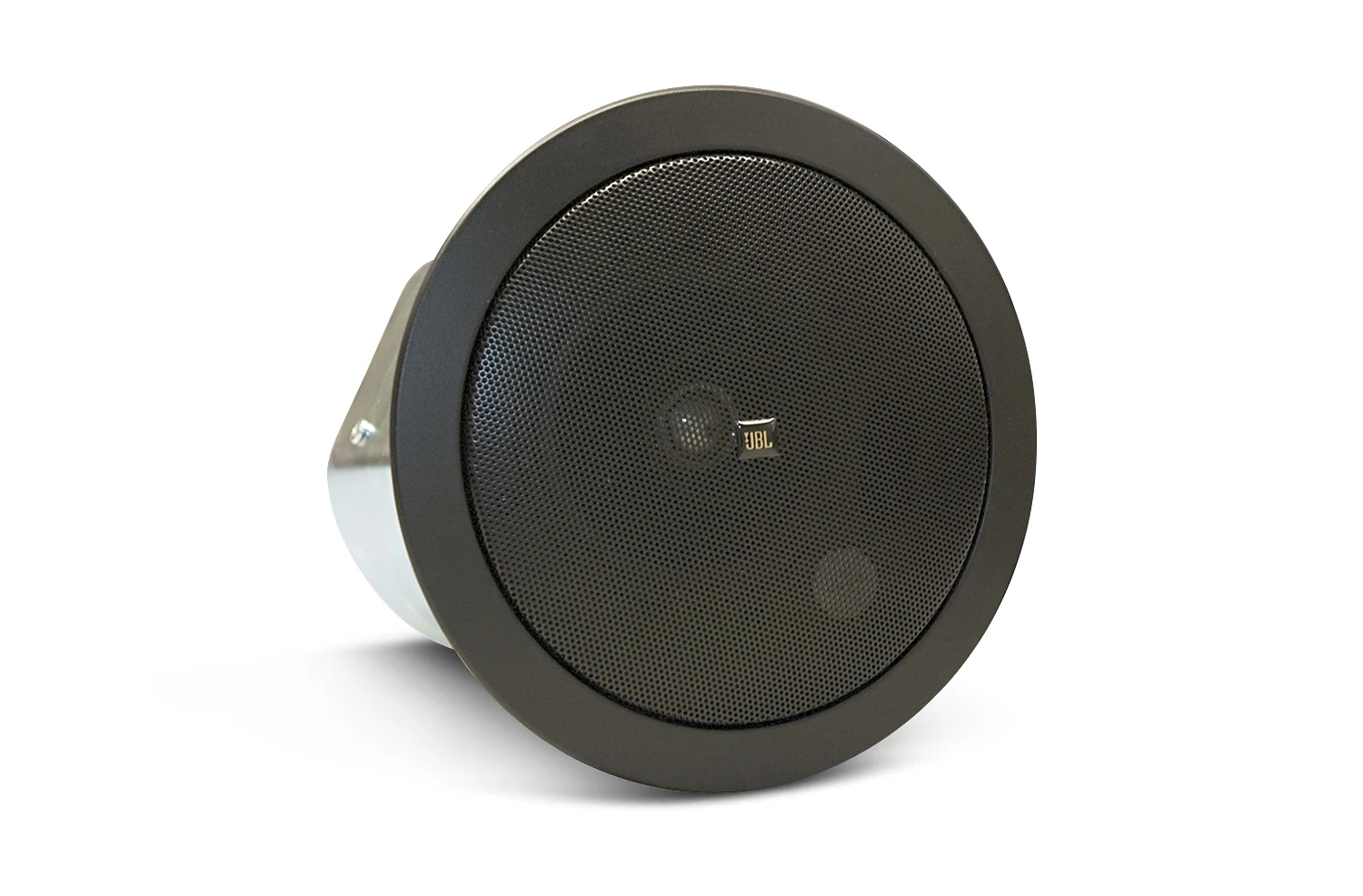

JBL Professional Control 24CT-BK

큰 이미지

Background/Foreground Ceiling Speaker

The Control 24CT-BK is a compact ceiling speaker providing premium performance in background, foreground and music-pluspaging sound systems. The Control 24CT-BK is perfectly suited for a wide variety of applications from professional offices and airports to restaurants and specialty retail stores. High power handling, wide frequency response and low distortion make the Control 24CT-BK ideal for sound systems requiring a higher fidelity sound from ceiling loudspeakers. The premium performance capability ensures excellent sound character, providing pleasant, enveloping sound throughout the listening area.

특징

Coaxially mounted 100 mm (4 in) woofer with butyl rubber surround and 19 mm (¾ in) titanium coated diffraction-loaded tweeter
High power, wide frequency response and low distortion for high sound level capability
Wide coverage allows fewer speakers, reducing the cost of the installed sound system without
sacrificing performance
Packaged with grille, backcan and tile rails for fast installation and easy dealer stocking
Black baffle and grille works well in black and dark ceiling

다운로드

Data Sheets

	버전	크기	업로드 날짜
Control 24CT-BK Spec Sheet 버전 B, 업데이트: 2020년 10월	B	516KB	2020년 10월

Manuals

	크기	업로드 날짜
MTC-TCD Thick-Ceiling Dogear 업데이트: 2019년 10월	41.7KB	2019년 10월

Brochures

	버전	언어	크기	업로드 날짜
Control Contractor Brochure (2025) 버전 A, 업데이트: 2026년 3월	A		23MB	2026년 3월
Control Contractor Brochure (2026) 업데이트: 2026년 3월			21MB	2026년 3월

CAD Drawings

	크기	업로드 날짜
Control Contractor Ceiling Speakers 3D Drawing 업데이트: 2020년 10월	3.42MB	2020년 10월
Control Surface Mount 2D Drawings 업데이트: 2020년 10월	674KB	2020년 10월

Compliances

	크기	업로드 날짜
JBL Control Series Passive Speakers DoC 업데이트: 2019년 12월	179KB	2019년 12월

Simulation Data

	버전	크기	업로드 날짜
JBL Pro ALL CLF Files 버전 12-10-21, 업데이트: 2023년 5월	12-10-21	24MB	2023년 5월

Owner's Manuals

	크기	업로드 날짜
Control Contractor Ceiling Loudspeakers Owner’s Manual 업데이트: 2020년 10월	386KB	2020년 10월

Accessories

	크기	업로드 날짜
MTC-CS-Teth1 Press-In Grille Safety Tether 업데이트: 2021년 9월	204KB	2021년 9월

Install Guides

	크기	업로드 날짜
Guide to Business Music 업데이트: 2020년 10월	52.4KB	2020년 10월
CC Ceiling Speakers: Myth versus Reality 업데이트: 2020년 10월	23.9KB	2020년 10월

Images

	크기	업로드 날짜

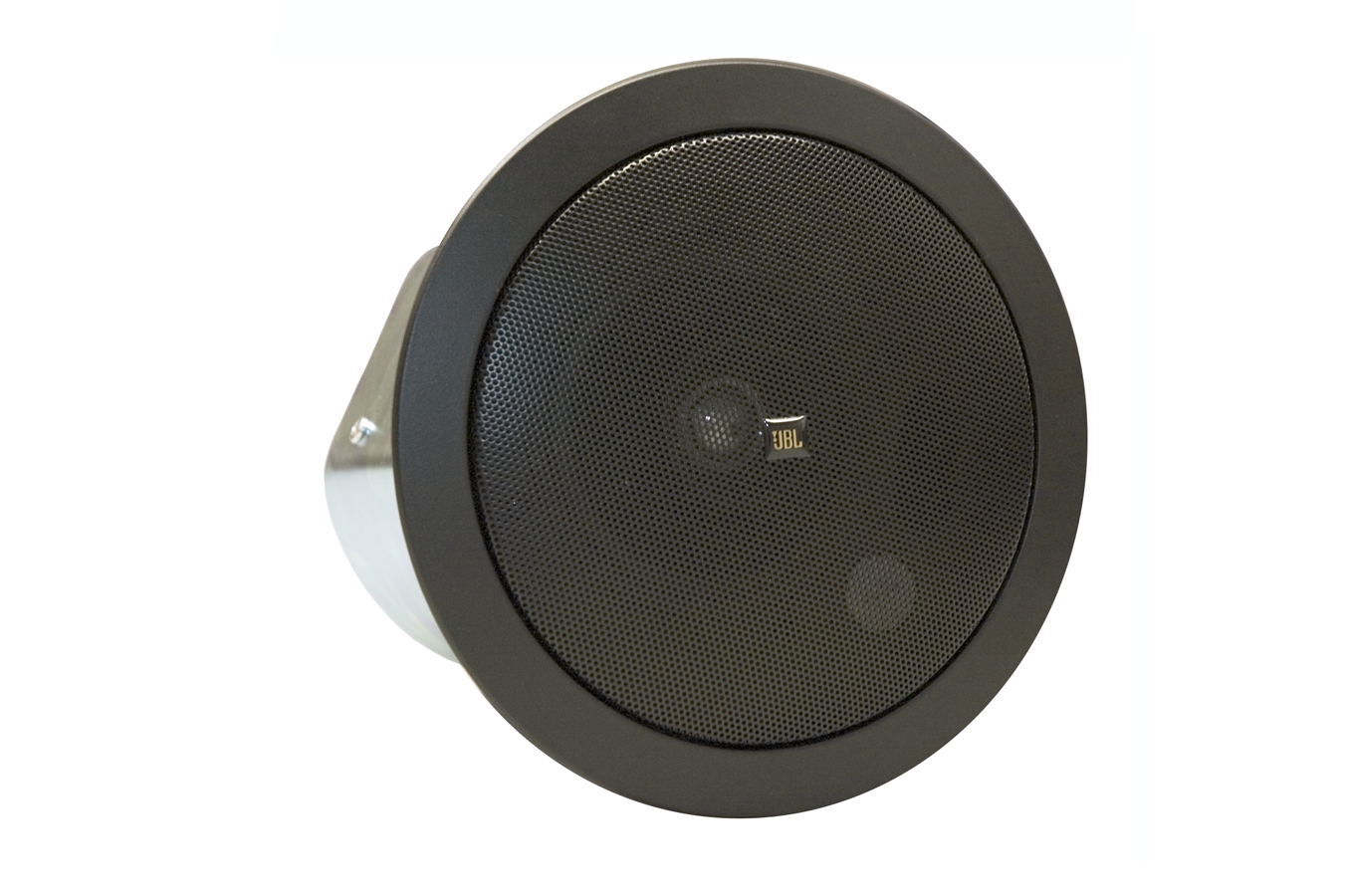

Control 24CT-BK Hi-Res Image 업데이트: 2020년 10월	383KB	2020년 10월

위의 링크 중 하나에서 브라우저에 이상한 문자가 표시되면, 파일을 마우스 오른쪽 버튼으로 클릭하여 컴퓨터에 저장하세요.

부품 및 서비스

사양

Frequency Range	80 Hz - 20 kHz
Power Rating	See transformer taps
Transformer Taps	70V: 30W, 15W, 7.5W (& 3.7W @ 70V)
Coverage Angle	130° conical
Directivity Factor (Q)	2.4 dB averaged 500 Hz to 4 kHz
Directivity Index (DI)	3.8 dB averaged 500 Hz to 4 kHz
Maximum SPL (1m)	102 dB (top 70V/100V tap)
Nominal Impedance	16 ohms (Min Z 16.1 ohms @ 320 Hz)
Sensitivity	86 dB (100 Hz - 10 kHz)
Input Connectors	Removable 4-pin locking connector with screw-down terminals.
Drivers	LF Driver: 100 mm (4.0 in) HF Driver: 19 mm (0.75 in)
Color	Black
Safety Agency	Suitable for use in air handling spaces per UL1480, UL2043, NFPA90 & NFPA 70. S7232/UL Listed, Signaling Speaker. Transformer UL registered per UL1876. In accordance with IEC60849/EN60849.
Backcan	formed steel (included "blind-mount")
Baffle/Rim	Medium impact polystyrene, fire rated UL94V-0
Ceiling Cutout Size	168 mm (6.6 in) diameter (cardboard cutout template included)
Included Accessories	C-shaped support backing plate 2 tile support rails (fits both 2 x 4 ft or 600 x 1200 mm tiles) Cutout template Paint shield Removable locking wiring connector
Plenum Usage	Yes, backcan included
