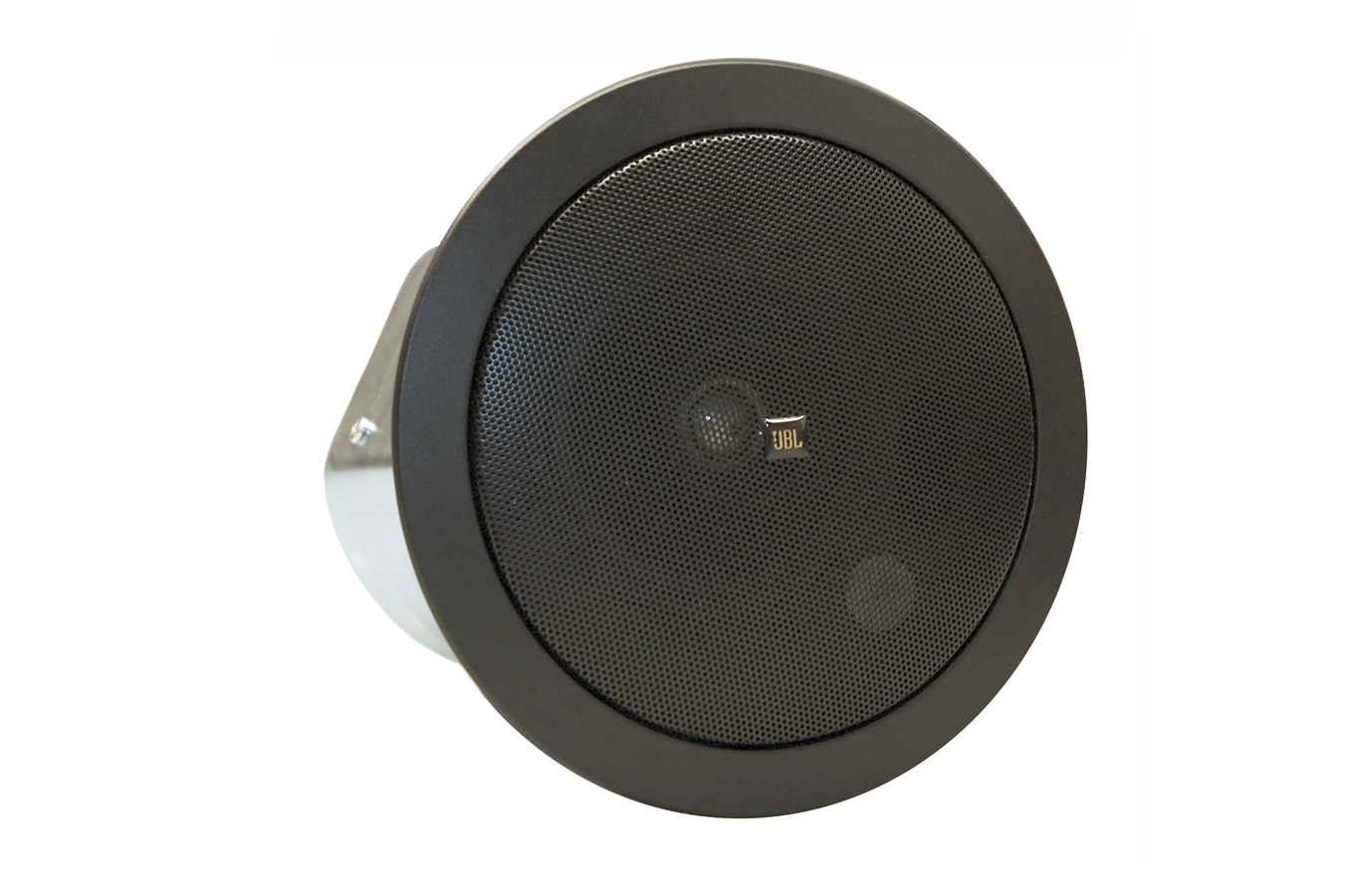

JBL Professional Control 24CT-BK

Hình ảnh lớn hơn

Loa trần nền/tầng nổi

Control 24CT-BK là một loa trần nhỏ gọn cung cấp hiệu suất cao cấp trong các hệ thống âm thanh nền, âm thanh nổi và âm nhạc+khoảng cách. Control 24CT-BK hoàn toàn phù hợp cho nhiều ứng dụng khác nhau từ văn phòng chuyên nghiệp và sân bay đến nhà hàng và cửa hàng bán lẻ đặc biệt. Khả năng xử lý công suất cao, đáp ứng tần số rộng và độ méo thấp làm cho Control 24CT-BK lý tưởng cho các hệ thống âm thanh yêu cầu âm thanh có độ trung thực cao hơn từ loa trần. Khả năng hiệu suất cao cấp đảm bảo đặc tính âm thanh xuất sắc, cung cấp âm thanh dễ chịu, bao trùm trong toàn bộ khu vực nghe.

Tính năng

Woofer 100 mm (4 in) lắp đồng trục với vòng cao su butyl và tweeter 19 mm (¾ in) phủ titanium có tải trọng tán xạ
Công suất cao, phạm vi tần số rộng và méo thấp để có khả năng phát âm thanh mạnh
Độ phủ sóng rộng cho phép sử dụng ít loa hơn, giảm chi phí hệ thống âm thanh lắp đặt mà không
ảnh hưởng đến hiệu suất
Đóng gói kèm lưới che, hộp sau và thanh ray trần cho lắp đặt nhanh chóng và dễ dàng lưu kho cho đại lý
Baffles đen và lưới che hoạt động tốt trong trần nhà màu đen và tối

Tải xuống

Data Sheets

	Phiên bản	Kích thước	Đã tải lên
Control 24CT-BK Spec Sheet phiên bản B, cập nhật: Thg 10 2020	B	500 KB	Thg 10 2020

Manuals

	Kích thước	Đã tải lên
MTC-TCD Thick-Ceiling Dogear cập nhật: Thg 10 2019	40 KB	Thg 10 2019

Brochures

	Phiên bản	Ngôn ngữ	Kích thước	Đã tải lên
Control Contractor Brochure (2025) phiên bản A, cập nhật: Thg 3 2026	A		20 MB	Thg 3 2026
Control Contractor Brochure (2026) cập nhật: Thg 3 2026			20 MB	Thg 3 2026

CAD Drawings

	Kích thước	Đã tải lên
Control Contractor Ceiling Speakers 3D Drawing cập nhật: Thg 10 2020	3 MB	Thg 10 2020
Control Surface Mount 2D Drawings cập nhật: Thg 10 2020	700 KB	Thg 10 2020

Compliances

	Kích thước	Đã tải lên
JBL Control Series Passive Speakers DoC cập nhật: Thg 12 2019	200 KB	Thg 12 2019

Simulation Data

	Phiên bản	Kích thước	Đã tải lên
JBL Pro ALL CLF Files phiên bản 12-10-21, cập nhật: Thg 5 2023	12-10-21	20 MB	Thg 5 2023

Owner's Manuals

	Kích thước	Đã tải lên
Control Contractor Ceiling Loudspeakers Owner’s Manual cập nhật: Thg 10 2020	400 KB	Thg 10 2020

Accessories

	Kích thước	Đã tải lên
MTC-CS-Teth1 Press-In Grille Safety Tether cập nhật: Thg 9 2021	200 KB	Thg 9 2021

Install Guides

	Kích thước	Đã tải lên
Guide to Business Music cập nhật: Thg 10 2020	50 KB	Thg 10 2020
CC Ceiling Speakers: Myth versus Reality cập nhật: Thg 10 2020	20 KB	Thg 10 2020

Images

	Kích thước	Đã tải lên
Control 24CT-BK Hi-Res Image cập nhật: Thg 10 2020	400 KB	Thg 10 2020

Nếu bất kỳ liên kết nào ở trên hiển thị ký tự lạ trong trình duyệt của bạn, vui lòng nhấp chuột phải vào tệp để lưu vào máy tính của bạn.

Phụ tùng & Dịch vụ

Thông số kỹ thuật

Frequency Range	80 Hz - 20 kHz
Power Rating	See transformer taps
Transformer Taps	70V: 30W, 15W, 7.5W (& 3.7W @ 70V)
Coverage Angle	130° conical
Directivity Factor (Q)	2.4 dB averaged 500 Hz to 4 kHz
Directivity Index (DI)	3.8 dB averaged 500 Hz to 4 kHz
Maximum SPL (1m)	102 dB (top 70V/100V tap)
Nominal Impedance	16 ohms (Min Z 16.1 ohms @ 320 Hz)
Sensitivity	86 dB (100 Hz - 10 kHz)
Input Connectors	Removable 4-pin locking connector with screw-down terminals.
Drivers	LF Driver: 100 mm (4.0 in) HF Driver: 19 mm (0.75 in)
Color	Black
Safety Agency	Suitable for use in air handling spaces per UL1480, UL2043, NFPA90 & NFPA 70. S7232/UL Listed, Signaling Speaker. Transformer UL registered per UL1876. In accordance with IEC60849/EN60849.
Backcan	formed steel (included "blind-mount")
Baffle/Rim	Medium impact polystyrene, fire rated UL94V-0
Ceiling Cutout Size	168 mm (6.6 in) diameter (cardboard cutout template included)
Included Accessories	C-shaped support backing plate 2 tile support rails (fits both 2 x 4 ft or 600 x 1200 mm tiles) Cutout template Paint shield Removable locking wiring connector
Plenum Usage	Yes, backcan included
