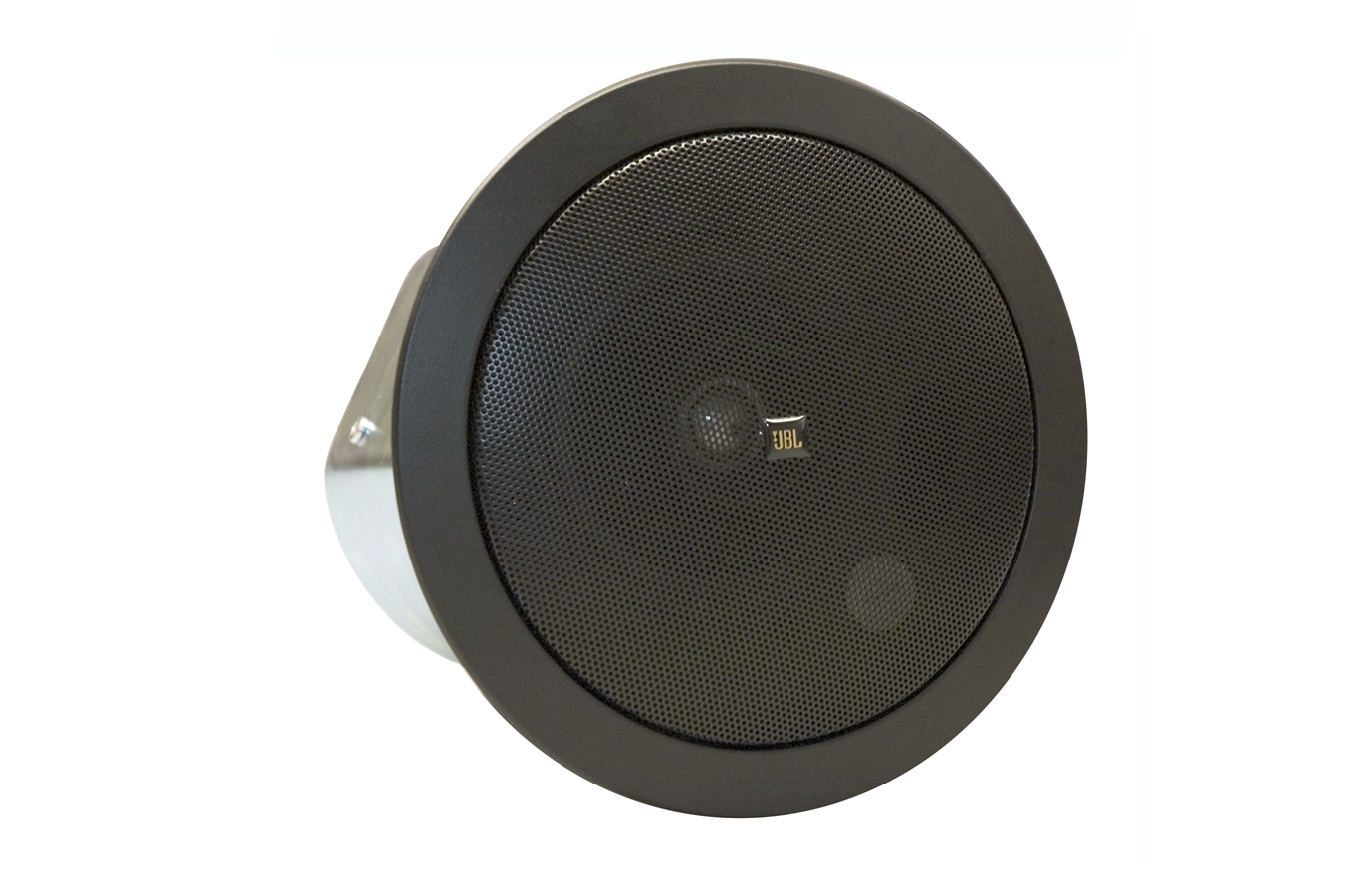

JBL Professional Control 24CT-BK

Imagens maiores

Altifalante de Teto Background/Foreground

O Control 24CT-BK é um altifalante de teto compacto que oferece desempenho de elevada qualidade em sistemas de som background, foreground e música mais anúncios. O Control 24CT-BK é perfeitamente adequado para uma grande variedade de aplicações, desde escritórios profissionais e aeroportos a restaurantes e lojas de retalho especializadas. O elevado manuseamento de potência, a resposta de frequência ampla e a distorção baixa tornam o Control 24CT-BK ideal para sistemas de som que requerem som de maior fidelidade em altifalantes de teto. A capacidade de desempenho premium garante uma excelente qualidade de som, proporcionando um som agradável e envolvente em toda a área de audição.

Características

Woofer coaxial de 100 mm (4 pol.) montado coaxialmente com suspensão de borracha butílica e tweeter de 19 mm (¾ pol.) revestido de titânio com carga de difração
Alta potência, resposta de frequência ampla e baixa distorção para elevada capacidade de nível sonoro
Cobertura ampla permite menos altifalantes, reduzindo o custo do sistema de som instalado sem
comprometer o desempenho
Fornecido com grelha, caixa traseira e calhas de telha para instalação rápida e fácil armazenamento em loja
Baffle e grelha pretos funcionam bem em tetos pretos e escuros

Descarregamentos

Data Sheets

	Versão	Tamanho	Carregado
Control 24CT-BK Spec Sheet versão B, atualizado: out 2020	B	500 KB	out 2020

Manuals

	Tamanho	Carregado
MTC-TCD Thick-Ceiling Dogear atualizado: out 2019	40 KB	out 2019

Brochures

	Versão	Idioma	Tamanho	Carregado
Control Contractor Brochure (2025) versão A, atualizado: mar 2026	A		20 MB	mar 2026
Control Contractor Brochure (2026) atualizado: mar 2026			20 MB	mar 2026

CAD Drawings

	Tamanho	Carregado
Control Contractor Ceiling Speakers 3D Drawing atualizado: out 2020	3 MB	out 2020
Control Surface Mount 2D Drawings atualizado: out 2020	700 KB	out 2020

Compliances

	Tamanho	Carregado
JBL Control Series Passive Speakers DoC atualizado: dez 2019	200 KB	dez 2019

Simulation Data

	Versão	Tamanho	Carregado
JBL Pro ALL CLF Files versão 12-10-21, atualizado: mai 2023	12-10-21	20 MB	mai 2023

Owner's Manuals

	Tamanho	Carregado
Control Contractor Ceiling Loudspeakers Owner’s Manual atualizado: out 2020	400 KB	out 2020

Accessories

	Tamanho	Carregado
MTC-CS-Teth1 Press-In Grille Safety Tether atualizado: set 2021	200 KB	set 2021

Install Guides

	Tamanho	Carregado
Guide to Business Music atualizado: out 2020	50 KB	out 2020
CC Ceiling Speakers: Myth versus Reality atualizado: out 2020	20 KB	out 2020

Images

	Tamanho	Carregado
Control 24CT-BK Hi-Res Image atualizado: out 2020	400 KB	out 2020

Se algum dos links acima resultar em caracteres estranhos no seu navegador, clique com o botão direito no ficheiro para o guardar no seu computador.

Peças e serviço

Especificações

Frequency Range	80 Hz - 20 kHz
Power Rating	See transformer taps
Transformer Taps	70V: 30W, 15W, 7.5W (& 3.7W @ 70V)
Coverage Angle	130° conical
Directivity Factor (Q)	2.4 dB averaged 500 Hz to 4 kHz
Directivity Index (DI)	3.8 dB averaged 500 Hz to 4 kHz
Maximum SPL (1m)	102 dB (top 70V/100V tap)
Nominal Impedance	16 ohms (Min Z 16.1 ohms @ 320 Hz)
Sensitivity	86 dB (100 Hz - 10 kHz)
Input Connectors	Removable 4-pin locking connector with screw-down terminals.
Drivers	LF Driver: 100 mm (4.0 in) HF Driver: 19 mm (0.75 in)
Color	Black
Safety Agency	Suitable for use in air handling spaces per UL1480, UL2043, NFPA90 & NFPA 70. S7232/UL Listed, Signaling Speaker. Transformer UL registered per UL1876. In accordance with IEC60849/EN60849.
Backcan	formed steel (included "blind-mount")
Baffle/Rim	Medium impact polystyrene, fire rated UL94V-0
Ceiling Cutout Size	168 mm (6.6 in) diameter (cardboard cutout template included)
Included Accessories	C-shaped support backing plate 2 tile support rails (fits both 2 x 4 ft or 600 x 1200 mm tiles) Cutout template Paint shield Removable locking wiring connector
Plenum Usage	Yes, backcan included
