JBL Professional Control 24CT-BK

Större bilder

Takhögtalare för bakgrunds-/förgrundsljud

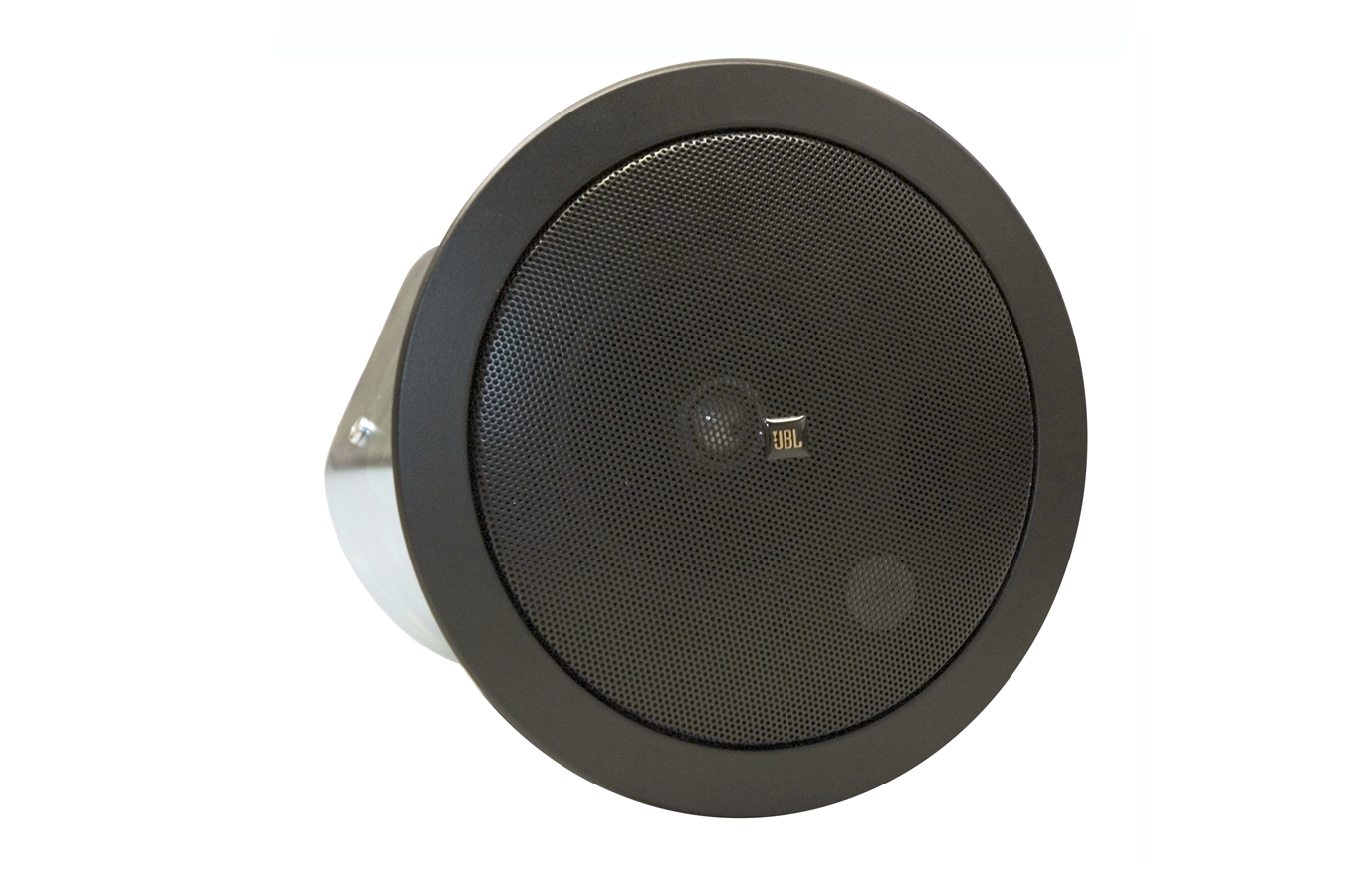

Control 24CT-BK är en kompakt takhögtalare som ger premiumprestanda i ljudsystem för bakgrundsmusik, förgrundsmusik samt kombinerad musik och personsökning. Control 24CT-BK är perfekt lämpad för en mängd olika tillämpningar, från kontorsmiljöer och flygplatser till restauranger och specialbutiker. Hög effekttålighet, brett frekvensomfång och låg distorsion gör Control 24CT-BK idealisk för ljudsystem som kräver högre ljudkvalitet från takhögtalare. Den höga prestandaförmågan säkerställer utmärkt ljudkaraktär och ger ett behagligt, omslutande ljud i hela lyssningsområdet.

Funktioner

Koaxialt monterad 100 mm (4 tum) woofer med butylgummiupphängning och 19 mm (¾ tum) titanbelagd diffraktionsladdad tweeter
Hög effekt, brett frekvensomfång och låg distorsion för hög ljudtryckskapacitet
Bred täckning möjliggör färre högtalare, vilket minskar kostnaden för det installerade ljudsystemet utan
att prestanda offras
Levereras med galler, bakstycke och takskinnor för snabb installation och enkel lagerhållning för återförsäljare
Svart baffel och galler passar väl i svarta och mörka tak

Nedladdningar

Data Sheets

	Version	Storlek	Uppladdat
Control 24CT-BK Spec Sheet version B, uppdaterad: okt 2020	B	516 KB	okt 2020

Manuals

	Storlek	Uppladdat
MTC-TCD Thick-Ceiling Dogear uppdaterad: okt 2019	41,7 KB	okt 2019

Brochures

	Version	Språk	Storlek	Uppladdat
Control Contractor Brochure (2025) version A, uppdaterad: mar 2026	A		23 MB	mar 2026
Control Contractor Brochure (2026) uppdaterad: mar 2026			21 MB	mar 2026

CAD Drawings

	Storlek	Uppladdat
Control Contractor Ceiling Speakers 3D Drawing uppdaterad: okt 2020	3,42 MB	okt 2020
Control Surface Mount 2D Drawings uppdaterad: okt 2020	674 KB	okt 2020

Compliances

	Storlek	Uppladdat
JBL Control Series Passive Speakers DoC uppdaterad: dec 2019	179 KB	dec 2019

Simulation Data

	Version	Storlek	Uppladdat
JBL Pro ALL CLF Files version 12-10-21, uppdaterad: maj 2023	12-10-21	24 MB	maj 2023

Owner's Manuals

	Storlek	Uppladdat
Control Contractor Ceiling Loudspeakers Owner’s Manual uppdaterad: okt 2020	386 KB	okt 2020

Accessories

	Storlek	Uppladdat
MTC-CS-Teth1 Press-In Grille Safety Tether uppdaterad: sep 2021	204 KB	sep 2021

Install Guides

	Storlek	Uppladdat
Guide to Business Music uppdaterad: okt 2020	52,4 KB	okt 2020
CC Ceiling Speakers: Myth versus Reality uppdaterad: okt 2020	23,9 KB	okt 2020

Images

	Storlek	Uppladdat
Control 24CT-BK Hi-Res Image uppdaterad: okt 2020	383 KB	okt 2020

Om någon av länkarna ovan resulterar i konstiga tecken i din webbläsare, högerklicka på filen för att spara den på din dator.

Reservdelar och service

Specifikationer

Frequency Range	80 Hz - 20 kHz
Power Rating	See transformer taps
Transformer Taps	70V: 30W, 15W, 7.5W (& 3.7W @ 70V)
Coverage Angle	130° conical
Directivity Factor (Q)	2.4 dB averaged 500 Hz to 4 kHz
Directivity Index (DI)	3.8 dB averaged 500 Hz to 4 kHz
Maximum SPL (1m)	102 dB (top 70V/100V tap)
Nominal Impedance	16 ohms (Min Z 16.1 ohms @ 320 Hz)
Sensitivity	86 dB (100 Hz - 10 kHz)
Input Connectors	Removable 4-pin locking connector with screw-down terminals.
Drivers	LF Driver: 100 mm (4.0 in) HF Driver: 19 mm (0.75 in)
Color	Black
Safety Agency	Suitable for use in air handling spaces per UL1480, UL2043, NFPA90 & NFPA 70. S7232/UL Listed, Signaling Speaker. Transformer UL registered per UL1876. In accordance with IEC60849/EN60849.
Backcan	formed steel (included "blind-mount")
Baffle/Rim	Medium impact polystyrene, fire rated UL94V-0
Ceiling Cutout Size	168 mm (6.6 in) diameter (cardboard cutout template included)
Included Accessories	C-shaped support backing plate 2 tile support rails (fits both 2 x 4 ft or 600 x 1200 mm tiles) Cutout template Paint shield Removable locking wiring connector
Plenum Usage	Yes, backcan included
