JBL Professional 4732

Imágenes más grandes

Sistema de Altavoz ScreenArray Triamplificado (T) de Tres Vías

El ScreenArray 4732 presenta un diseño de sistema de tres vías auténtico optimizado para la reproducción crítica de sonido cinematográfico en salas de cine medianas a grandes

Características

Diseño ScreenArray™ de tres vías para máxima salida,
cobertura óptima y distorsión mínima
Operación Triamplificada (T) o Biamplificada
Aprobado para aplicaciones certificadas THX® (4732T)
Se envía completamente ensamblado
Tecnología de Guía de Ondas de Apertura Optimizada
de Segunda Generación para distorsión ultra baja y
respuesta en frecuencia extremadamente uniforme
SSC™ Screen Spreading Compensation
Focused Coverage Technology™
Diseño de guía de ondas de frente plano para fácil
instalación en pared de pantalla. Perfil poco profundo
para requisitos mínimos de profundidad detrás de pantalla.

Descargas

Specifications

	Tamaño	Subido
4732 Spec Sheet actualizado: oct 2020	168 KB	oct 2020

CAD Drawings

	Tamaño	Subido
4732 CAD Drawings actualizado: oct 2020	4,27 MB	oct 2020
SR Series actualizado: oct 2020	573 KB	oct 2020

Simulation Data

	Versión	Tamaño	Subido
JBL Pro ALL CLF Files versión 12-10-21, actualizado: may 2023	12-10-21	24 MB	may 2023

Images

	Tamaño	Subido

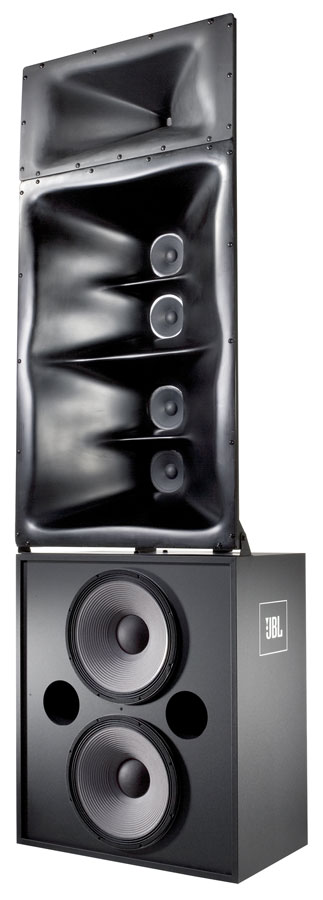

4732 Front Angle actualizado: oct 2020	38,7 KB	oct 2020

Si alguno de los enlaces anteriores muestra caracteres extraños en su navegador, haga clic con el botón derecho en el archivo para guardarlo en su computadora.

Piezas y servicio

Especificaciones

RESPUESTA DE FRECUENCIA (±3 dB)	40 Hz - 19 kHz
Frequency Range (-10dB)	30 Hz - 20 kHz
Sensitivity	107 dB, 2.83V @ 1m (3.3 ft)
Maximum SPL (1m)	130 dB @ 1m (3.3 ft), 136 dB peak
System Input Power Rating	4732: LF: 800 W, M/HF: 200 W 4732-T: HF: 85 W
Horizontal Coverage Angle	90° (-6 dB)
Vertical Coverage Angle	20° up, 30° down (-6 dB)
Directivity Factor (Q)	10.0
Directivity Index (DI)	10 dB
Crossover Frequencies	4732: 250 Hz4732-T: 1.2 kHz]
Dimensions (H x W x D)	2427 x 762 x 450 mm (95.6 x 30 x 17.75 in)
Net Weight (each)	186 lbs (84.4 kg)
Shipping Weight	228 lbs (103.5 kg)
Impedancia nominal	4Ω
Power Handling (2Hr AES Rating)	800W
Power Handling (100Hr AES Rating)	500W
