JBL Professional 4732

Größere Bilder

Dreiweg-Bi- oder Triamplified (T) ScreenArray
Lautsprechersystem

Das 4732 ScreenArray bietet ein echtes Dreiweg-Systemdesign, das für kritische Filmtonwiedergabe in mittleren bis großen Kinoumgebungen optimiert ist

Eigenschaften

Dreiwegedesign mit ScreenArray™ für maximale Ausgabeleistung,
optimale Abdeckung und minimale Verzerrung
Triamplified (T) oder Biamplified Betrieb
Zertifiziert für THX® gekennzeichnete Anwendungen (4732T)
Vollständig montiert versand
Optimierte Aperture Waveguide-Technologie der zweiten Generation
für ultraniedrige Verzerrung und äußerst
gleichmäßigen Frequenzgang
SSC™ Screen Spreading Compensation
Focused Coverage Technology™
Wellenleiter mit flacher Vorderseite für einfache
Installation auf Lünettenwänden Flaches Profil für minimale
Tiefenplatzbedarf hinter dem Bildschirm.

Downloads

Specifications

	Größe	Hochgeladen
4732 Spec Sheet aktualisiert: Okt 2020	168 KB	Okt 2020

CAD Drawings

	Größe	Hochgeladen
4732 CAD Drawings aktualisiert: Okt 2020	4,27 MB	Okt 2020
SR Series aktualisiert: Okt 2020	573 KB	Okt 2020

Simulation Data

	Version	Größe	Hochgeladen
JBL Pro ALL CLF Files Version 12-10-21, aktualisiert: Mai 2023	12-10-21	24 MB	Mai 2023

Images

	Größe	Hochgeladen

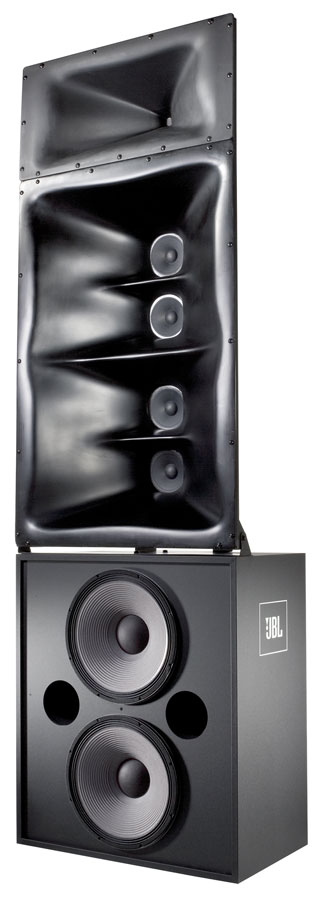

4732 Front Angle aktualisiert: Okt 2020	38,7 KB	Okt 2020

Falls einer der obigen Links zu seltsamen Zeichen in Ihrem Browser führt, klicken Sie bitte mit der rechten Maustaste auf die Datei, um sie auf Ihrem Computer zu speichern.

Teile & Service

Spezifikationen

Frequency Response (±3 dB)	40 Hz - 19 kHz
Frequency Range (-10dB)	30 Hz - 20 kHz
Sensitivity	107 dB, 2.83V @ 1m (3.3 ft)
Maximum SPL (1m)	130 dB @ 1m (3.3 ft), 136 dB peak
System Input Power Rating	4732: LF: 800 W, M/HF: 200 W 4732-T: HF: 85 W
Horizontal Coverage Angle	90° (-6 dB)
Vertical Coverage Angle	20° up, 30° down (-6 dB)
Directivity Factor (Q)	10.0
Directivity Index (DI)	10 dB
Crossover Frequencies	4732: 250 Hz4732-T: 1.2 kHz]
Dimensions (H x W x D)	2427 x 762 x 450 mm (95.6 x 30 x 17.75 in)
Net Weight (each)	186 lbs (84.4 kg)
Shipping Weight	228 lbs (103.5 kg)
Nominal Impedance	4Ω
Power Handling (2Hr AES Rating)	800W
Power Handling (100Hr AES Rating)	500W
