JBL Professional 4732

Imagens maiores

Sistema de Altifalante ScreenArray Biamplificado ou Triamplificado (T) de Três Vias

O 4732 ScreenArray apresenta um design de sistema verdadeiramente de três vias otimizado para reprodução crítica de som cinematográfico em ambientes de cinemas médios a grandes

Características

Design ScreenArray™ de três vias para máxima potência,
cobertura óptima e distorsão mínima
Operação Triamplificada (T) ou Biamplificada
Aprovado para aplicações certificadas THX® (4732T)
Enviado totalmente montado
Guia de ondas Aperture Optimized de Segunda Geração
para distorsão ultra-baixa e resposta em frequência
extremamente uniforme
SSC™ Screen Spreading Compensation
Focused Coverage Technology™
Design de guia de ondas frontal plano para instalação
simples em parede de baffle. Perfil pouco profundo
para requisitos mínimos de profundidade atrás do écran.

Descarregamentos

Specifications

	Tamanho	Carregado
4732 Spec Sheet atualizado: out 2020	200 KB	out 2020

CAD Drawings

	Tamanho	Carregado
4732 CAD Drawings atualizado: out 2020	4 MB	out 2020
SR Series atualizado: out 2020	600 KB	out 2020

Simulation Data

	Versão	Tamanho	Carregado
JBL Pro ALL CLF Files versão 12-10-21, atualizado: mai 2023	12-10-21	20 MB	mai 2023

Images

	Tamanho	Carregado

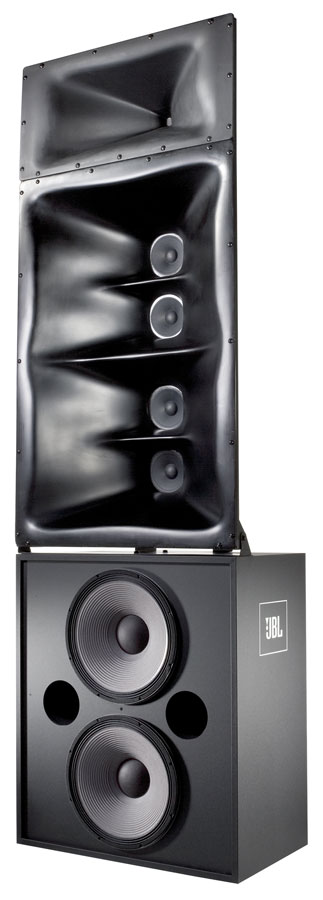

4732 Front Angle atualizado: out 2020	40 KB	out 2020

Se algum dos links acima resultar em caracteres estranhos no seu navegador, clique com o botão direito no ficheiro para o guardar no seu computador.

Peças e serviço

Especificações

Frequency Response (±3 dB)	40 Hz - 19 kHz
Frequency Range (-10dB)	30 Hz - 20 kHz
Sensitivity	107 dB, 2.83V @ 1m (3.3 ft)
Maximum SPL (1m)	130 dB @ 1m (3.3 ft), 136 dB peak
System Input Power Rating	4732: LF: 800 W, M/HF: 200 W 4732-T: HF: 85 W
Horizontal Coverage Angle	90° (-6 dB)
Vertical Coverage Angle	20° up, 30° down (-6 dB)
Directivity Factor (Q)	10.0
Directivity Index (DI)	10 dB
Crossover Frequencies	4732: 250 Hz4732-T: 1.2 kHz]
Dimensions (H x W x D)	2427 x 762 x 450 mm (95.6 x 30 x 17.75 in)
Net Weight (each)	186 lbs (84.4 kg)
Shipping Weight	228 lbs (103.5 kg)
Nominal Impedance	4Ω
Power Handling (2Hr AES Rating)	800W
Power Handling (100Hr AES Rating)	500W
