3웨이 바이앰프 또는 트라이앰프(T) ScreenArray
스피커 시스템

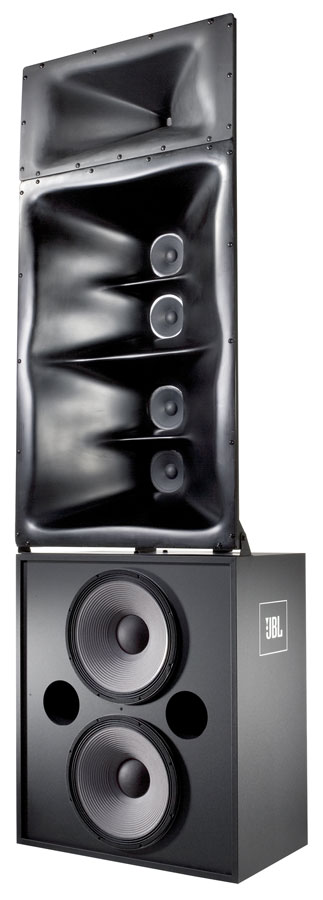

4732 ScreenArray는 중대형 영화관 환경에서 요구되는 정밀한 영화 사운드 재생에 맞춰 설계된 정통 3웨이 시스템입니다.
더 큰 이미지
3웨이 바이앰프 또는 트라이앰프(T) ScreenArray
기능
- 최대 출력, 최적의 커버리지, 최소 왜곡을 구현하는
3웨이 ScreenArray™ 설계 - 트라이앰프(T) 또는 바이앰프 구동
- THX® 인증 용도 승인(4732T)
- 완전 조립 상태로 출고
- 초저왜곡과 매우 균일한 주파수 응답을 구현하는 2세대
최적화 어퍼처 웨이브가이드 기술 - SSC™ Screen Spreading Compensation
- Focused Coverage Technology™
- 간편한 배플 월 설치를 위한 플랫 프론트 웨이브가이드 설계,
스크린 후방 설치 깊이를 최소화하는 얕은 프로파일
다운로드
Specifications
| 크기 | |
|
|
168KB |
CAD Drawings
| 크기 | |
|
|
4.27MB |
|
|
573KB |
Simulation Data
| 크기 | |
|
|
24MB |
Images
| 크기 | |
|
|
38.7KB |
위의 링크 중 하나에서 브라우저에 이상한 문자가 표시되면, 파일을 마우스 오른쪽 버튼으로 클릭하여 컴퓨터에 저장하십시오.
부품 및 서비스
사양
| Frequency Response (±3 dB) | 40 Hz - 19 kHz |
| Frequency Range (-10 dB) | 30 Hz - 20 kHz |
| Sensitivity | 107 dB, 2.83V @ 1m (3.3 ft) |
| Maximum SPL (1m) | 130 dB @ 1m (3.3 ft), 136 dB peak |
| System Input Power Rating | 4732: LF: 800 W, M/HF: 200 W 4732-T: HF: 85 W |
| Horizontal Coverage Angle | 90° (-6 dB) |
| Vertical Coverage Angle | 20° up, 30° down (-6 dB) |
| Directivity Factor (Q) | 10.0 |
| Directivity Index (DI) | 10 dB |
| Crossover Frequencies | 4732: 250 Hz4732-T: 1.2 kHz] |
| Dimensions (H x W x D) | 2427 x 762 x 450 mm (95.6 x 30 x 17.75 in) |
| Net Weight (each) | 186 lbs (84.4 kg) |
| Shipping Weight | 228 lbs (103.5 kg) |
| Nominal Impedance | 4Ω |
| Power Handling (2Hr AES Rating) | 800W |
| Power Handling (100Hr AES Rating) | 500W |
