JBL Professional 4732

Immagini più grandi

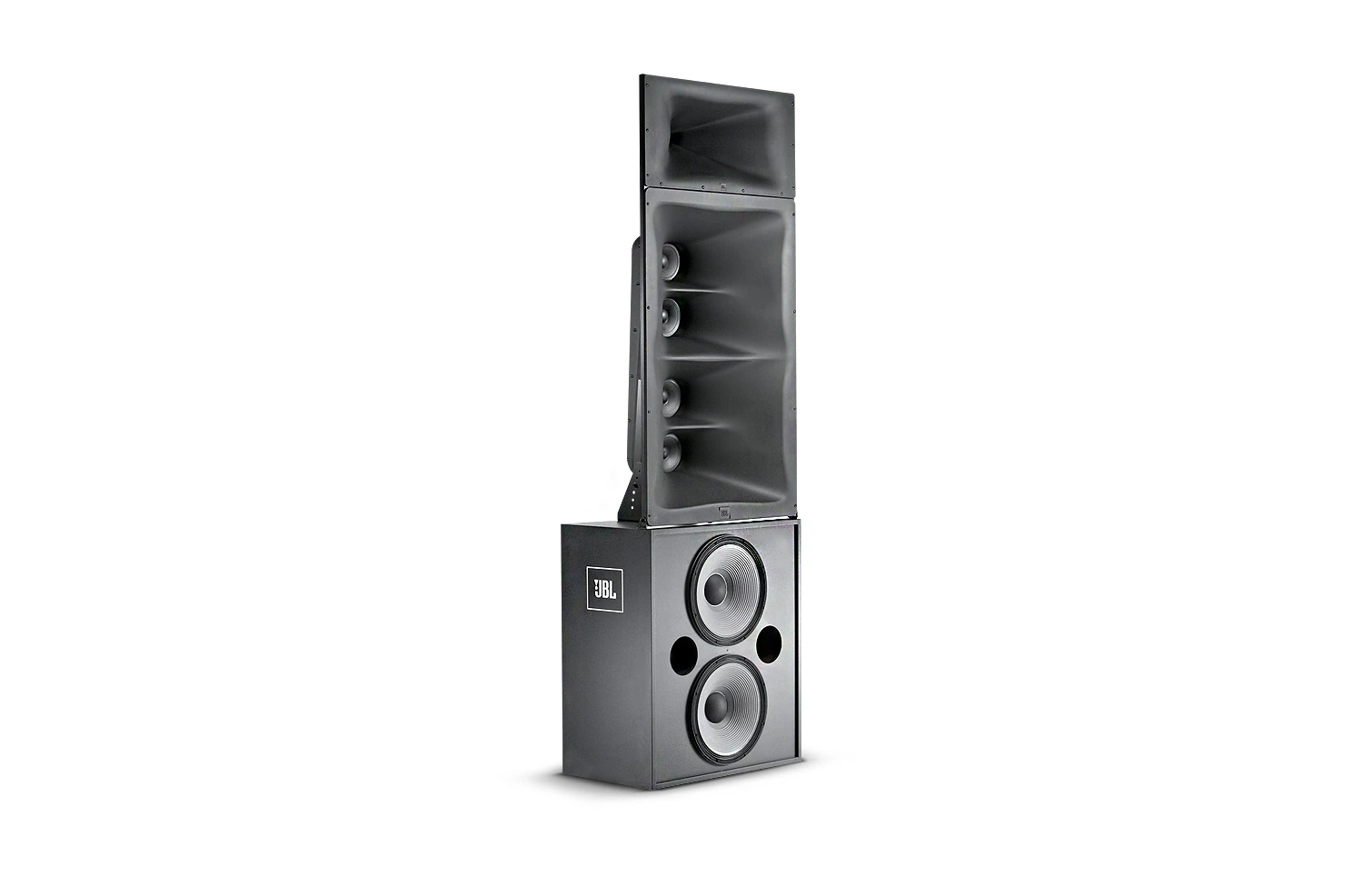

Sistema Altoparlante ScreenArray Triamplificato a Tre Vie (T)

Il 4732 ScreenArray presenta un vero design a tre vie ottimizzato per la riproduzione critica del suono cinematografico in ambienti cinematografici di medie e grandi dimensioni

Caratteristiche

Progettazione a tre vie ScreenArray™ per massima resa,
copertura ottimale e distorsione minima
Funzionamento triamplificato (T) o biamplificato
Approvato per applicazioni certificate THX® (4732T)
Spedito completamente assemblato
Tecnologia Optimized Aperture Waveguide di seconda generazione
per distorsione ultra-bassa e risposta in frequenza
estremamente uniforme
SSC™ Screen Spreading Compensation
Focused Coverage Technology™
Progettazione waveguide a fronte piatto per facile
installazione a parete. Profilo ridotto per esigenze
minime di profondità dietro lo schermo.

Download

Specifications

	Dimensione	Caricato
4732 Spec Sheet aggiornato: ott 2020	168 KB	ott 2020

CAD Drawings

	Dimensione	Caricato
4732 CAD Drawings aggiornato: ott 2020	4,27 MB	ott 2020
SR Series aggiornato: ott 2020	573 KB	ott 2020

Simulation Data

	Versione	Dimensione	Caricato
JBL Pro ALL CLF Files versione 12-10-21, aggiornato: mag 2023	12-10-21	24 MB	mag 2023

Images

	Dimensione	Caricato

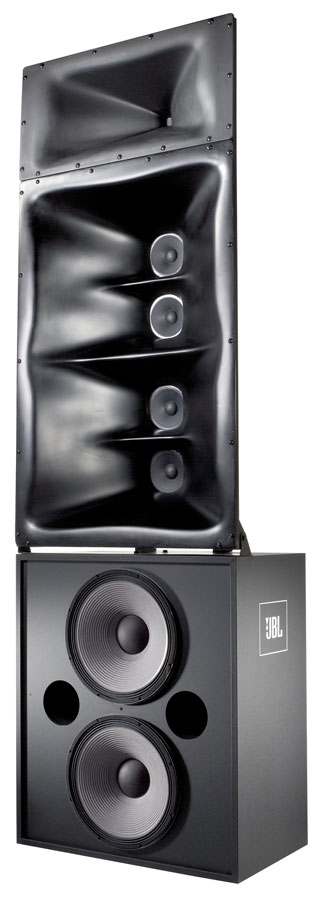

4732 Front Angle aggiornato: ott 2020	38,7 KB	ott 2020

Se uno dei link sopra produce caratteri strani nel tuo browser, fai clic destro sul file per salvarlo sul tuo computer.

Parti e assistenza

Specifiche

Frequency Response (±3 dB)	40 Hz - 19 kHz
Frequency Range (-10dB)	30 Hz - 20 kHz
Sensitivity	107 dB, 2.83V @ 1m (3.3 ft)
Maximum SPL (1m)	130 dB @ 1m (3.3 ft), 136 dB peak
System Input Power Rating	4732: LF: 800 W, M/HF: 200 W 4732-T: HF: 85 W
Horizontal Coverage Angle	90° (-6 dB)
Vertical Coverage Angle	20° up, 30° down (-6 dB)
Directivity Factor (Q)	10.0
Directivity Index (DI)	10 dB
Crossover Frequencies	4732: 250 Hz4732-T: 1.2 kHz]
Dimensions (H x W x D)	2427 x 762 x 450 mm (95.6 x 30 x 17.75 in)
Net Weight (each)	186 lbs (84.4 kg)
Shipping Weight	228 lbs (103.5 kg)
Nominal Impedance	4Ω
Power Handling (2Hr AES Rating)	800W
Power Handling (100Hr AES Rating)	500W
