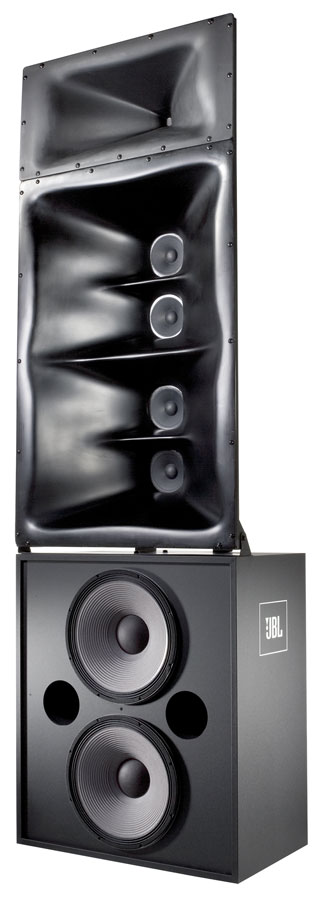

Trójdrożny system głośnikowy ScreenArray z wzmacnianiem dwukanałowym lub trójkanałowym (T)
System 4732 ScreenArray charakteryzuje się prawdziwą konstrukcją trójdrożną, ulepszoną do krytycznego odtwarzania dźwięku filmowego w średnich i dużych kinach
Większe obrazy
Funkcje
- Trzystronny design ScreenArray™ zapewniający maksymalną moc wyjściową,
optymalne pokrycie i minimalną distorsję - Triamplifikowana (T) lub biamplifikowana obsługa
- Zatwierdzona do zastosowań certyfikowanych THX® (4732T)
- Wysyła w pełni zmontowana
- Drugiej generacji optymalizowana technologia Aperture Waveguide
zapewniająca ultra-niską distorsję i niezwykle
równomierną charakterystykę częstotliwościową - SSC™ Screen Spreading Compensation
- Focused Coverage Technology™
- Design falowodu o płaskim przodzie ułatwiający instalację
na ścianie osłonowej, płytki profil minimalizujący
głębokość wymaganą za ekranem
Pobrania
Specifications
| Rozmiar | |
|
|
168 KB |
CAD Drawings
| Rozmiar | |
|
|
4,27 MB |
|
|
573 KB |
Simulation Data
| Rozmiar | |
|
|
24 MB |
Images
| Rozmiar | |
|
|
38,7 KB |
Jeśli któryś z powyższych linków wyświetla dziwne znaki w przeglądarce, kliknij plik prawym przyciskiem myszy, aby zapisać go na komputerze.
Części i serwis
Specyfikacje
| Frequency Response (±3 dB) | 40 Hz - 19 kHz |
| Frequency Range (-10dB) | 30 Hz - 20 kHz |
| Sensitivity | 107 dB, 2.83V @ 1m (3.3 ft) |
| Maximum SPL (1m) | 130 dB @ 1m (3.3 ft), 136 dB peak |
| System Input Power Rating | 4732: LF: 800 W, M/HF: 200 W 4732-T: HF: 85 W |
| Horizontal Coverage Angle | 90° (-6 dB) |
| Vertical Coverage Angle | 20° up, 30° down (-6 dB) |
| Directivity Factor (Q) | 10.0 |
| Directivity Index (DI) | 10 dB |
| Crossover Frequencies | 4732: 250 Hz4732-T: 1.2 kHz] |
| Dimensions (H x W x D) | 2427 x 762 x 450 mm (95.6 x 30 x 17.75 in) |
| Net Weight (each) | 186 lbs (84.4 kg) |
| Shipping Weight | 228 lbs (103.5 kg) |
| Nominal Impedance | 4Ω |
| Power Handling (2Hr AES Rating) | 800W |
| Power Handling (100Hr AES Rating) | 500W |
