JBL Professional 4732

Imagens Grandes

Sistema de Alto-Falante ScreenArray Biamplificado ou Triamplificado (T)

O ScreenArray 4732 apresenta um verdadeiro design de sistema três vias aprimorado para reprodução sonora de filmes crítica em ambientes de cinemas médios a grandes

Recursos

Design ScreenArray™ de três vias para máxima potência,
cobertura óptima e distorsão mínima
Operação Triamplificada (T) ou Biamplificada
Aprovado para aplicações certificadas THX® (4732T)
Enviado totalmente montado
Guia de ondas Aperture Optimized de Segunda Geração
para distorsão ultra-baixa e resposta em frequência
extremamente uniforme
SSC™ Screen Spreading Compensation
Focused Coverage Technology™
Design de guia de ondas frontal plano para instalação
simples em parede de baffle. Perfil pouco profundo
para requisitos mínimos de profundidade atrás do écran.

Downloads

Specifications

	Tamanho	Enviado
4732 Spec Sheet atualizado: out 2020	168 KB	out 2020

CAD Drawings

	Tamanho	Enviado
4732 CAD Drawings atualizado: out 2020	4,27 MB	out 2020
SR Series atualizado: out 2020	573 KB	out 2020

Simulation Data

	Versão	Tamanho	Enviado
JBL Pro ALL CLF Files versão 12-10-21, atualizado: mai 2023	12-10-21	24 MB	mai 2023

Images

	Tamanho	Enviado

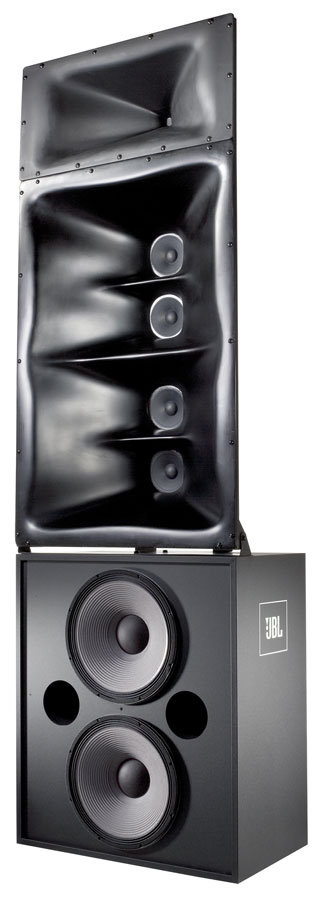

4732 Front Angle atualizado: out 2020	38,7 KB	out 2020

Se algum dos links acima resultar em caracteres estranhos em seu navegador, clique com o botão direito no arquivo para salvá-lo em seu computador.

Peças e Serviços

Especificações

RESPOSTA EM FREQUÊNCIA (±3 dB)	40 Hz - 19 kHz
Frequency Range (-10dB)	30 Hz - 20 kHz
Sensibilidade	107 dB, 2.83V @ 1m (3.3 ft)
Maximum SPL (1m)	130 dB @ 1m (3.3 ft), 136 dB peak
System Input Power Rating	4732: LF: 800 W, M/HF: 200 W 4732-T: HF: 85 W
Horizontal Coverage Angle	90° (-6 dB)
Vertical Coverage Angle	20° up, 30° down (-6 dB)
Directivity Factor (Q)	10.0
Directivity Index (DI)	10 dB
Crossover Frequencies	4732: 250 Hz4732-T: 1.2 kHz]
DIMENSÕES (AxLxP)	2427 x 762 x 450 mm (95.6 x 30 x 17.75 in)
Net Weight (each)	186 lbs (84.4 kg)
Peso de Envio	228 lbs (103.5 kg)
Impedância nominal	4Ω
Power Handling (2Hr AES Rating)	800W
Power Handling (100Hr AES Rating)	500W
